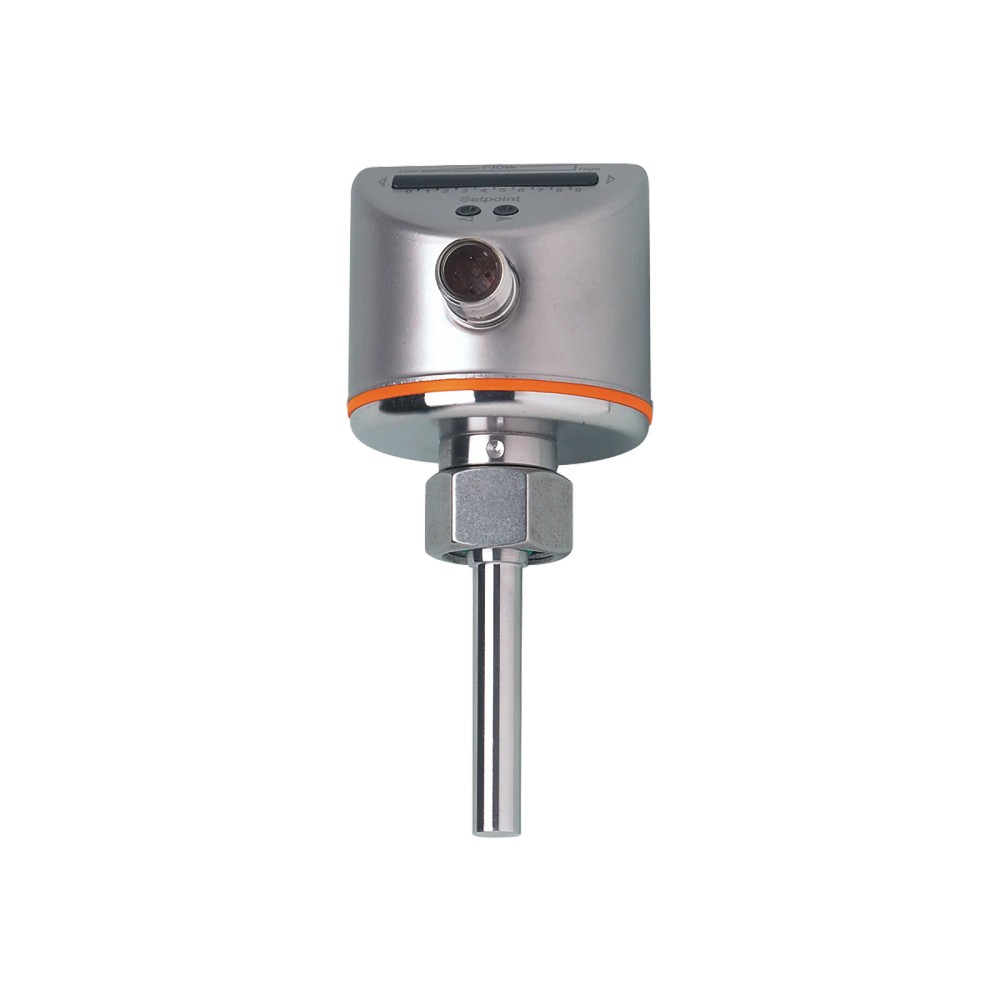

Imagem meramente ilustrativa

R$ 4.048,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SI5010
EAN: 4021179212526
NCM do produto: 90261019

Destaques do Produto Fluidos Líquidos ou...mais

Fechar menu

Saiba mais sobre: "SI5010 IFM - Monitor de Fluxo IFM Líquidos e Gases PNP IO-Link M18x1.5"

Destaques do Produto

Fluidos

Líquidos ou gases

Saída de comutação

PNP

Comunicação

IO-Link e modo SIO

Conexão de processo

M18 x 1,5, rosca interna

Faixa para líquidos

3...300 cm/s

Faixa para gases

200...3000 cm/s

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SI5010 IFM - Monitor de Fluxo IFM Líquidos e Gases PNP IO-Link M18x1.5

O SI5010 é um monitor de fluxo para detectar e monitorar o fluxo de líquidos e gases em aplicações industriais. Possui saída de comutação PNP parametrizável e comunicação IO-Link. Seu ajuste de fluxo abrange 3 a 300 cm/s para líquidos e 200 a 3000 cm/s para gases; a conexão de processo é M18 x 1,5 com rosca interna.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Monitor de fluxo para líquidos e gases
Saída	PNP, sinal de comutação parametrizável
Comunicação	IO-Link; modo SIO disponível
Faixa de ajuste para líquidos	3...300 cm/s
Faixa de ajuste para gases	200...3000 cm/s
Conexão de processo	M18 x 1,5, rosca interna
Conexão elétrica	1 x M12, codificação A, 4 contatos
Temperatura do fluido	-25...80 °C
Resistência à pressão	300 bar / 30 MPa
Proteção do invólucro	IP 65; IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de fluxo de líquidos dentro da faixa de ajuste de 3...300 cm/s e da temperatura do fluido de -25...80 °C.
Monitoramento de fluxo de gases dentro da faixa de ajuste de 200...3000 cm/s e da temperatura do fluido de -25...80 °C.
Instalações com conexão de processo M18 x 1,5 de rosca interna e circuito de entrada compatível com saída PNP.
Sistemas que utilizam IO-Link, ou operação em modo SIO.

⚠ Considere outro se precisa de:

Não selecione para medir líquidos abaixo de 3 cm/s ou acima de 300 cm/s, nem gases abaixo de 200 cm/s ou acima de 3000 cm/s; essas condições estão fora das faixas de ajuste informadas.
Não aplique em fluido com temperatura inferior a -25 °C ou superior a 80 °C, nem em pressão acima da resistência especificada de 300 bar.
Não trate a conexão M18 x 1,5 do processo como conexão elétrica: a ligação elétrica é M12 A, 4 contatos.
A ficha não informa a compatibilidade com fluidos específicos além das categorias líquidos e gases; confirme compatibilidade química dos materiais molhados com o fluido antes da seleção.

APLICAÇÕES E USO

Aplicação documentada: monitoramento de fluxo em fluidos líquidos, com faixa de ajuste de 3...300 cm/s e temperatura do fluido de -25...80 °C.
Aplicação documentada: monitoramento de fluxo em fluidos gasosos, com faixa de ajuste de 200...3000 cm/s e temperatura do fluido de -25...80 °C.
Possibilidade de integração em automação com entrada compatível com saída PNP e alimentação de 18...36 V DC; valide o circuito e a atribuição dos contatos no datasheet.
Possibilidade de integração por IO-Link ou uso em modo SIO, desde que o master e a configuração do sistema sejam compatíveis com as especificações de interface do dispositivo.
Verifique a pressão de processo, limitada pela resistência especificada de 300 bar; para aplicações segundo CRN, a ficha informa MAWP de 208 bar.
A ficha não identifica líquidos ou gases específicos. A compatibilidade química deve ser confirmada com os materiais em contato com o fluido: aço inoxidável 316L e vedação FKM 80 Shore A.

COMO ESCOLHER

Antes de comprar o SI5010 IFM - Monitor de Fluxo IFM Líquidos e Gases PNP IO-Link M18x1.5, verifique estes pontos:

Escolha o SI5010 quando

A aplicação envolver monitoramento de líquidos ou gases dentro das respectivas faixas de ajuste, temperatura do fluido de -25...80 °C, pressão de até 300 bar e conexão de processo M18 x 1,5 com rosca interna. Verifique também a necessidade de saída PNP e IO-Link ou modo SIO.

Considere outra configuração quando

A faixa de fluxo requerida estiver fora da faixa especificada para o tipo de fluido, as condições excederem temperatura ou pressão admissíveis, ou a instalação exigir conexão de processo ou interface elétrica diferentes. A ficha não identifica modelos alternativos; consulte o fabricante para selecionar outra versão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo / SKU	SI5010	Identificação do monitor de fluxo IFM.
GTIN	4021179212526	Código de identificação comercial informado no anúncio.
Tipo de produto	Monitor de fluxo	Aplicável ao monitoramento de fluidos líquidos e gasosos.
Substâncias / meios	Fluidos líquidos; fluidos gasosos	Categorias de meios informadas na ficha.

Faixa de medição e ajuste
Alcance de ajuste, fluidos líquidos	3...300 cm/s	Faixa de ajuste especificada para líquidos.
Alcance de ajuste, fluidos gasosos	200...3000 cm/s	Faixa de ajuste especificada para gases.
Sensibilidade máxima, fluidos líquidos	3...100 cm/s	Valor informado na ficha para a sensibilidade máxima em líquidos.
Sensibilidade máxima, fluidos gasosos	200...800 cm/s	Valor informado na ficha para a sensibilidade máxima em gases.

Saídas e dados elétricos
Função elétrica	PNP	Tipo da saída de comutação.
Quantidade de saídas digitais	1	Número de saídas digitais especificado.
Saída	Abertura / fechamento, parametrizável	A função de comutação pode ser configurada.
Sinal de saída	Sinal de comutação; IO-Link, configuráveis	Sinais informados para o dispositivo.
Tensão de operação	18...36 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 60 mA	Limite de consumo informado.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída.
Corrente constante máxima da saída de comutação DC	250 mA	Limite de corrente contínua da saída.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Proteção especificada; atuação indicada por impulso.
Proteção contra inversão de polaridade	Sim	Proteção indicada para a alimentação.
Classe de proteção elétrica	III	Classificação informada na ficha.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital especificada.
Revisão IO-Link	1.1	Revisão do protocolo informada.
Modo SIO	Sim	Operação em modo SIO disponível.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e tipo de transferência IO-Link informados.
Padrão SDCI	IEC 61131-9	Padrão indicado para a interface.
Perfil	Smart Sensor – SSP 0 / Generic Profiled Sensor	Perfil de dispositivo informado.
DeviceID	54	Identificador IO-Link informado.
Classe de master port exigida	A	Classe de porta do master indicada na ficha.

Precisão, histerese e desvios
Histerese	2...5 cm/s	Faixa de histerese especificada.
Repetibilidade	1...5 cm/s	Faixa de repetibilidade informada.
Precisão do ponto de ajuste	± 2...± 10 cm/s	Precisão especificada para o ponto de ajuste.
Derivação de temperatura	0,1 cm/s x 1/K	Variação indicada por kelvin.

Tempos de reação e ciclo
Retardo de prontidão	10 s	Tempo informado antes de o dispositivo estar pronto.
Tempo de resposta, fluidos líquidos	1...10 s	Faixa de resposta especificada para líquidos.
Tempo de resposta, fluidos gasosos	1...10 s	Faixa de resposta especificada para gases.
Tempo mínimo do ciclo do processo	3 ms	Tempo mínimo de ciclo indicado na ficha.

Condições ambientais e resistência
Temperatura do fluido	-25...80 °C	Limites de temperatura especificados para o fluido.
Temperatura ambiente	-25...80 °C	Faixa de operação ambiental informada.
Temperatura de armazenamento	-25...100 °C	Faixa permitida para armazenamento.
Resistência à pressão	300 bar / 30 MPa	Limite especificado para a pressão.
MAWP em aplicações segundo CRN	208 bar	Pressão máxima de trabalho informada para aplicações segundo CRN.
Gradiente de temperatura	300 K/min	Gradiente especificado na ficha.
Resistência a choques	DIN IEC 60068-2-27; 50 g, 11 ms	Condição de ensaio informada.
Resistência a vibrações	DIN EN 60068-2-6; 20 g, 55...2000 Hz	Condição de ensaio informada.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas EMC listadas na ficha.
Grau de proteção	IP 65; IP 67	Graus de proteção declarados para o produto.
MTTF	298 anos	Valor de MTTF informado na ficha; não representa período de garantia.

Dados mecânicos e materiais
Conexão de processo	M18 x 1,5, rosca interna	Interface mecânica de processo.
Conexão elétrica	1 x M12, codificação A, 4 contatos	Interface elétrica; não deve ser confundida com a rosca de processo.
Comprimento da sonda	45 mm	Dimensão da sonda informada.
Comprimento de instalação	45 mm	Comprimento de instalação declarado.
Diâmetro da sonda	8,2 mm	Dimensão da sonda informada.
Dimensões do invólucro	Ø 50 mm; comprimento 113 mm	Dimensões informadas para o invólucro.
Formato do invólucro	Cilíndrico	Formato construtivo indicado.
Material do invólucro	Aço inoxidável	Material geral do invólucro informado.
Materiais	1.4404 (aço inoxidável / 316L); 1.4301 (aço inoxidável / 304); PC; PBT-GF20; EPDM/X	Materiais listados para componentes do produto.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); anel de vedação FKM 80 Shore A	Materiais molhados informados; avaliar compatibilidade com o fluido da aplicação.
Torque máximo de aperto	25 Nm	Limite de torque de aperto indicado.
Peso	248,5 g	Peso informado para o produto.

Displays e elementos de operação
Display	10 x LED, tricolor	Indicador visual especificado.
Ajuste do ponto de comutação	Botões	Método de ajuste informado.

Dados de embalagem e classificação
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	9026.10.19	Classificação fiscal informada no anúncio.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; perfil Smart Sensor – SSP 0 / Generic Profiled Sensor.

• Modo SIO disponível.

• Tipo de transferência IO-Link: COM2 (38,4 kBaud); padrão SDCI IEC 61131-9.

• DeviceID: 54.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Saída de comutação PNP, uma saída digital; alimentação de operação 18...36 V DC. A conexão elétrica é distinta da conexão de processo M18 x 1,5.

Processo Conexão de processo M18 x 1,5, rosca interna. Comprimento de instalação informado: 45 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de líquido com velocidade de fluxo de 3...300 cm/s, temperatura de -25...80 °C e pressão dentro do limite informado.	✓	As condições estão dentro das faixas de ajuste, temperatura do fluido e resistência à pressão especificadas.
Monitoramento de gás com velocidade de fluxo de 200...3000 cm/s, temperatura de -25...80 °C e pressão dentro do limite informado.	✓	As condições estão dentro das faixas de ajuste, temperatura do fluido e resistência à pressão especificadas.
Conexão a circuito que requer sinal de comutação PNP e alimentação de 18...36 V DC.	✓	A ficha especifica saída PNP e tensão de operação de 18...36 V DC; confirme a atribuição dos contatos no documento técnico.
Instalação que exige conexão elétrica diferente de M12 A com 4 contatos.	✗	A conexão elétrica informada para o SI5010 é 1 x M12, codificação A, 4 contatos.
Processo que exige rosca de conexão diferente de M18 x 1,5 interna.	✗	A conexão de processo especificada é M18 x 1,5, rosca interna; a ficha não declara adaptadores ou outras roscas.
Uso com fluido cuja compatibilidade química com aço inoxidável 316L e vedação FKM 80 Shore A não foi confirmada.	✗	Os materiais em contato com o fluido são especificados, mas a ficha não declara compatibilidade com fluidos particulares; é necessário validar a compatibilidade química.

INSTALAÇÃO

Como instalar o SI5010 IFM - Monitor de Fluxo IFM Líquidos e Gases PNP IO-Link M18x1.5

Confirme que o fluido, a faixa de fluxo, a temperatura e a pressão da aplicação estão dentro dos limites declarados para o SI5010.
Verifique se a conexão de processo disponível corresponde a M18 x 1,5 com rosca interna e se o comprimento de instalação de 45 mm é adequado à montagem.
Confirme a compatibilidade química do fluido com os materiais molhados especificados: aço inoxidável 316L e anel de vedação FKM 80 Shore A.
Aperte a conexão sem exceder o torque máximo informado de 25 Nm.
Conecte a alimentação e a saída usando a conexão elétrica M12, codificação A, 4 contatos; consulte o datasheet para a atribuição dos pinos antes de energizar.
Ajuste o ponto de comutação pelos botões e, se aplicável, configure ou valide a comunicação IO-Link conforme o sistema e o datasheet do fabricante.

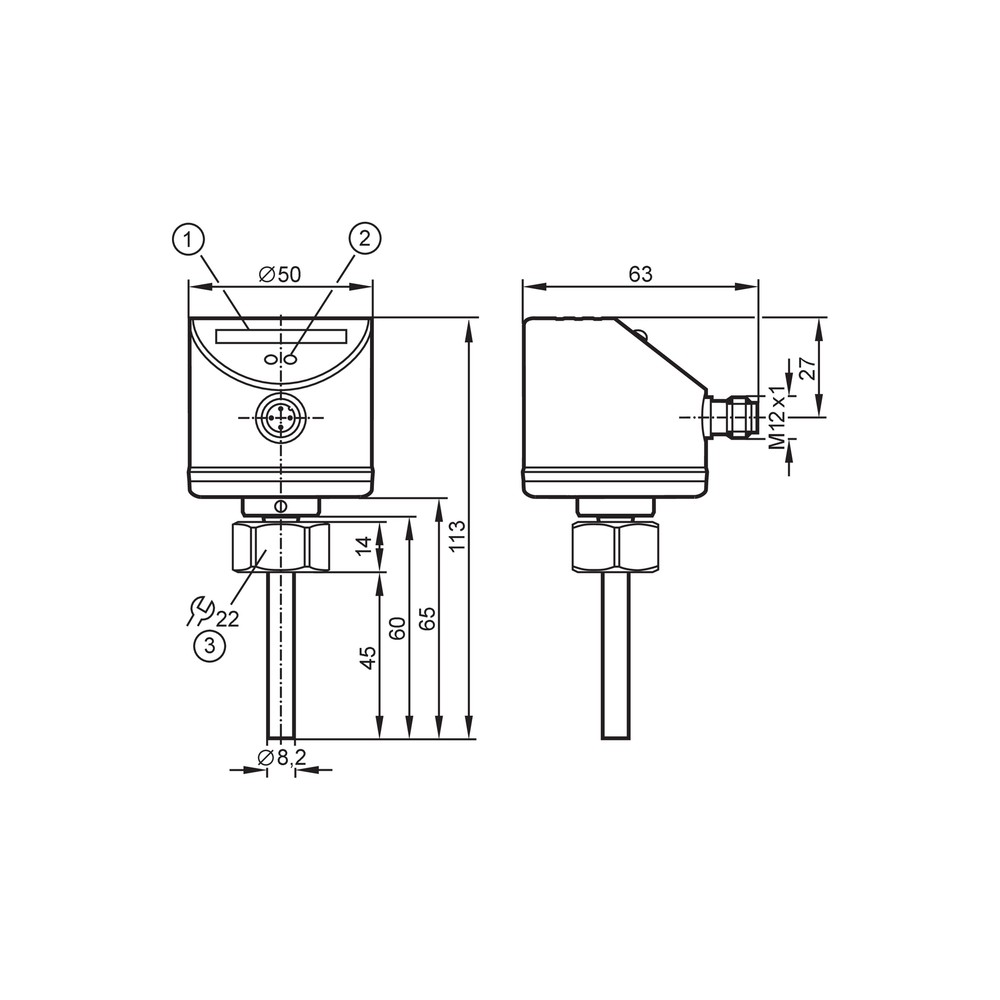

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta quando o processo está em operação.	A velocidade de fluxo pode estar fora da faixa de ajuste correspondente ao tipo de fluido, ou o ponto de comutação pode não estar ajustado para a condição do processo.	Identifique se o meio é líquido ou gás, compare a condição medida com a faixa aplicável e confira o ajuste do ponto de comutação pelos botões.
O controlador não reconhece o dispositivo por IO-Link.	A configuração do master, a classe de porta ou os parâmetros de comunicação podem não corresponder à interface especificada.	Confirme IO-Link revisão 1.1, COM2 a 38,4 kBaud, classe de porta A e DeviceID 54 na configuração do master.
Não há sinal elétrico no controlador.	Alimentação fora de 18...36 V DC, ligação incorreta no conector M12 ou entrada do controlador incompatível com saída PNP.	Meça a tensão de alimentação, confirme a conexão M12 A de 4 contatos e compare o tipo de entrada do controlador com a saída PNP usando o esquema oficial.
A indicação ou resposta do sensor varia em relação à expectativa do processo.	A condição pode estar próxima dos limites de faixa, a temperatura pode estar fora do intervalo operacional ou o tempo de resposta pode não ter sido considerado.	Verifique a faixa de fluxo correspondente ao meio, a temperatura do fluido e os tempos de resposta de 1...10 s indicados para líquidos e gases.

DOCUMENTAÇÃO TÉCNICA

Folha de dados SI5010 em português (Datasheet) Desenho em escala SI5010 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o SI5010 e para quem ele serve?

É um monitor de fluxo IFM para fluidos líquidos e gasosos. É destinado a sistemas que precisam de monitoramento de fluxo com saída PNP e opção de comunicação IO-Link ou modo SIO.

O SI5010 funciona com líquidos e gases?

Sim. A ficha especifica faixa de ajuste de 3...300 cm/s para líquidos e 200...3000 cm/s para gases. A temperatura do fluido informada é de -25...80 °C.

O que acompanha o SI5010?

A ficha informa uma peça por embalagem, mas não detalha acessórios ou itens adicionais incluídos. Consulte o fornecedor para confirmar o conteúdo físico da embalagem.

Posso usar este monitor para fluxo abaixo da faixa especificada?

A ficha não especifica operação abaixo de 3 cm/s para líquidos ou de 200 cm/s para gases. Não selecione o produto para condições abaixo dessas faixas sem validação do fabricante.

Ele serve para uma tubulação com conexão de processo diferente de M18 x 1,5 interna?

A conexão de processo declarada é M18 x 1,5 com rosca interna. A ficha não informa adaptadores nem compatibilidade com outras roscas, então confirme a interface mecânica antes da compra.

O sensor não está comutando; o que devo verificar antes de substituir?

Confira se o fluxo está dentro da faixa aplicável ao líquido ou gás e se o ponto de comutação foi ajustado corretamente. Verifique também alimentação e ligação da saída PNP.

O master IO-Link não reconhece o SI5010; qual pode ser a causa?

Verifique a configuração de IO-Link revisão 1.1, COM2 a 38,4 kBaud, classe de porta A e DeviceID 54. Confirme também a ligação elétrica antes de substituir o dispositivo.

É melhor comprar o SI5010 ou procurar outra versão?

Escolha o SI5010 se a faixa de fluxo, a rosca de processo M18 x 1,5 interna, a saída PNP e a interface elétrica M12 corresponderem ao projeto. Se a aplicação exigir outra conexão ou faixa, consulte o fabricante para identificar uma versão adequada; a ficha não lista alternativas.

Como devo instalar e apertar a conexão de processo?

Confirme a conexão M18 x 1,5 e não exceda o torque máximo de aperto de 25 Nm. Use o desenho dimensional e o datasheet do fabricante para validar a montagem e a ligação elétrica.

O SI5010 é compatível com qualquer líquido ou gás?

A ficha declara uso com fluidos líquidos e gasosos, mas não identifica substâncias específicas. Confirme a compatibilidade química com aço inoxidável 316L e vedação FKM 80 Shore A antes de aplicar.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital indicada para parametrização e troca de dados entre o sensor e um master compatível. (Ref.: revisão 1.1; IEC 61131-9.)

PNP

Tipo de saída de comutação especificado para o SI5010; deve ser compatível com a entrada do controlador conectado. (Ref.: função elétrica PNP.)

Histerese

Diferença de comutação indicada para evitar mudanças de estado dentro de uma faixa estreita ao redor do ponto de ajuste. (Ref.: histerese 2...5 cm/s.)

Modo SIO

Modo de operação de entrada/saída padrão indicado como disponível no produto, além da comunicação IO-Link. (Ref.: modo SIO: sim.)

M18 x 1,5

Especificação da rosca da conexão de processo do monitor; a ficha identifica a rosca como interna. (Ref.: conexão de processo M18 x 1,5, rosca interna.)
