Sensor de Pressão IFM PN2093

Pré-visualizar: PN2093 IFM - Sensor de Pressão IFM Aplicações Industriais -1 a 25 bar IO-Link

PN2093 IFM - Sensor de Pressão IFM Aplicações Industriais -1 a 25 bar IO-Link

Imagem meramente ilustrativa

R$ 4.947,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN2093
EAN: 4021179289054
NCM do produto: 90262090

Destaques do Produto Faixa de pressão -1 a...mais

Fechar menu

Saiba mais sobre: "PN2093 IFM - Sensor de Pressão IFM Aplicações Industriais -1 a 25 bar IO-Link"

Destaques do Produto

Faixa de pressão

-1 a 25 bar

Conexão de processo

G 1/4 rosca interna

Comunicação

IO-Link COM2, 38,4 kBaud; revisão 1.1

Saída analógica

4...20 mA ou 0...10 V, escala ajustável 1:5

Conexão elétrica

M12, codificação A

Temperatura de operação

-25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão IFM PN2093, pressão relativa e vácuo, -1 a 25 bar, IO-Link

O IFM PN2093 é um sensor eletrônico de pressão com display para monitorar pressão relativa e vácuo em aplicações industriais. Mede de -1 a 25 bar e oferece saídas de comutação, analógica e IO-Link. A conexão de processo é G 1/4 com rosca interna, e a conexão elétrica é M12.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	PN2093
Faixa de medição	-1 a 25 bar
Tipo de medição	Pressão relativa e vácuo
Sinais de saída	Comutação, analógico e IO-Link
Saída analógica	4...20 mA ou 0...10 V; escala ajustável 1:5
Conexão de processo	G 1/4 rosca interna (DIN EN ISO 1179-2)
Conexão elétrica	1 x M12, codificação A, 4 contatos
Temperatura de operação	-25...80 °C
Grau de proteção	IP 65; IP 67
Display	Alfanumérico de 4 dígitos; LEDs de indicação

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento industrial de pressão relativa ou vácuo dentro da faixa de -1 a 25 bar e da temperatura de fluido de -25 a 80 °C.
Sistemas que aceitem conexão de processo G 1/4 rosca interna conforme DIN EN ISO 1179-2.
Instalações que recebam sinal de comutação, sinal analógico 4...20 mA ou 0...10 V, ou comunicação IO-Link COM2.

⚠ Considere outro se precisa de:

Aplicações cuja pressão normal de medição exceda a faixa de -1 a 25 bar; a resistência à pressão não altera a faixa nominal de medição.
Processos com temperatura de fluido fora de -25...80 °C.
Instalações que exijam conexão de processo diferente de G 1/4 rosca interna, sem adaptador compatível especificado pelo projeto.

APLICAÇÕES E USO

Aplicação declarada: uso industrial com fluidos líquidos e gasosos, para monitoramento de pressão relativa ou vácuo, dentro da faixa de medição e dos limites de temperatura especificados.
Possibilidade de uso inferida: integração a sistemas de controle que recebam IO-Link, 4...20 mA, 0...10 V ou sinal de comutação; validar a configuração elétrica, a carga e a conexão com o sistema antes da instalação.
A temperatura do fluido deve permanecer entre -25 e 80 °C. A compatibilidade química dos materiais com o fluido específico não é detalhada; confirme-a com o fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de pressão IFM PN2093, pressão relativa e vácuo, -1 a 25 bar, IO-Link, verifique estes pontos:

Escolha o PN2093 quando

A faixa necessária estiver entre -1 e 25 bar, houver pressão relativa ou vácuo, e a instalação aceitar rosca interna G 1/4 e temperatura de fluido de -25...80 °C. A interface pode ser selecionada entre comutação, saída analógica ou IO-Link, conforme a configuração do sistema.

Considere outra faixa ou conexão quando

A pressão de operação necessária estiver fora da faixa de medição, a temperatura do fluido ultrapassar os limites informados ou a conexão mecânica exigida não for G 1/4 rosca interna. Confirme a compatibilidade do sistema e os requisitos de sinal no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor eletrônico de pressão com display	Descrição do produto.
Modelo / SKU / Part Number	PN2093	Identificação do modelo.
Marca	IFM / ifm electronic	Fabricante indicado na ficha.
Aplicação	Aplicações industriais	Aplicação declarada no cadastro.
Fluidos	Fluidos líquidos e gasosos	Meios de processo informados.
Tipo de pressão	Pressão relativa e vácuo	Tipos de medição informados.
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Tecnologia do elemento sensor.

Faixa de medição e limites de pressão
Alcance de medição	-1...25 bar / -14,5...362,5 psi / -0,1...2,5 MPa	Faixa nominal de medição informada.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Limite de resistência ao vácuo informado.
Resistência à pressão	150 bar / 2175 psi / 15 MPa	Valor de resistência à pressão; não deve ser confundido com a faixa nominal de medição.
Pressão de ruptura mínima	350 bar / 5075 psi / 35 MPa	Valor mínimo de pressão de ruptura informado.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha; respeitar os limites de pressão especificados.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima de ciclos indicada no cadastro.

Dados elétricos e alimentação
Tensão de operação	18...30 V DC, para SELV/PELV	Faixa de alimentação especificada.
Consumo de corrente	< 35 mA	Limite de consumo informado.
Classe de proteção elétrica	III	Classe declarada na ficha.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Condição de ensaio informada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção elétrica indicado.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção contra curto-circuito informado.
Watchdog integrado	Sim	Recurso integrado indicado na ficha.

Saídas e sinais
Sinais de saída	Sinal de comutação, sinal analógico e IO-Link; configuráveis	Tipos de sinal disponibilizados.
Quantidade de saídas digitais	2	Número de saídas digitais informado.
Função elétrica	PNP/NPN	Configuração elétrica indicada para a função de saída.
Função de saída	Abertura / fechamento, parametrizável	Comportamento de saída configurável.
Frequência de comutação DC	< 500 Hz	Limite de frequência informado.
Corrente máxima constante da saída de comutação DC	250 mA	Limite de corrente contínua informado.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo indicado para a saída de comutação.
Quantidade de saídas analógicas	1	Número de saídas analógicas informado.
Saída analógica de corrente	4...20 mA; escala ajustável 1:5	Sinal analógico disponível e possibilidade de ajuste de escala.
Saída analógica de tensão	0...10 V; escala ajustável 1:5	Sinal analógico disponível e possibilidade de ajuste de escala.
Carga máxima	500 Ω	Carga máxima informada no cadastro.
Resistência de carga mínima	2000 Ω	Valor mínimo informado para a carga.

Precisão e desvios
Repetibilidade	< ± 0,1 % da duração, nas variações de temperatura < 10 K; turn down 1:1	Condições de repetibilidade indicadas.
Desvio de características	< ± 0,25 % BFSL / < ± 0,5 % LS	Valores informados para os métodos BFSL e LS.
Desvio de histerese	< ± 0,1 %	Valor de histerese indicado.
Precisão do ponto de ajuste	< ± 0,4 % da duração; turn down 1:1	Condição de precisão especificada para o ponto de ajuste.
Estabilidade temporal	< ± 0,05 % por 6 meses	Intervalo de estabilidade temporal informado.
Coeficiente de temperatura da amplitude	< ± 0,2 % / 10 K, entre 0 e 80 °C	Dependência térmica indicada para a amplitude.
Coeficiente de temperatura do ponto zero	< ± 0,2 % / 10 K, entre 0 e 80 °C	Dependência térmica indicada para o ponto zero.

Tempos e resposta
Tempo de resposta	< 1,5 ms	Tempo de resposta especificado.
Retardo de prontidão	0,3 s	Tempo informado até o sensor estar pronto.
Amortecimento de processo	0...4 s	Faixa de amortecimento configurável indicada.
Tempo de retardo programável	0...50 s	Faixa de retardo configurável indicada.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital disponível.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e modo de transferência informados.
Revisão IO-Link	1.1	Revisão declarada.
Padrão SDCI	IEC 61131-9	Padrão relacionado à comunicação IO-Link.

Condições ambientais e proteção
Temperatura de operação / ambiente	-25...80 °C	Faixa de temperatura operacional informada.
Temperatura do fluido	-25...80 °C	Limite de temperatura para o fluido informado.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento indicada.
Grau de proteção	IP 65; IP 67	Graus de proteção declarados; considerar a montagem e o acoplamento adequados.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Condição de resistência a choques informada.
Proteção contra vibração	DIN EN 60068-2-6, 20 g (10...2000 Hz)	Condição de vibração informada.
Certificações / normas	DIN EN 61000-6-2; DIN EN 61000-6-3; UL J012	Referências declaradas no cadastro.

Conexões e dados mecânicos
Conexão de processo	G 1/4 rosca interna, DIN EN ISO 1179-2	Interface mecânica com o processo.
Torque de aperto	25...35 Nm	Faixa de torque indicada para a conexão.
Conexão elétrica	1 x M12, codificação A, 4 contatos banhados a ouro	Conector elétrico indicado.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); Al2O3 (cerâmica); FKM	Materiais declarados para as partes em contato com o fluido.
Outros materiais	PBT+PC-GF30; PBT-GF20; PC	Materiais do produto informados no cadastro.
Material / acabamento cadastrado	Metal; prateado e preto	Descrição de material e cor no anúncio.
Dimensões	Ø 34 mm; comprimento 90,7 mm	Dimensões informadas no cadastro.
Peso	238,5 g	Peso informado para o produto.

Display e elementos de operação
Display	Display alfanumérico de 4 dígitos	Indicação dos valores de medição.
Indicadores	3 LEDs verdes (bar, psi, MPa) e 2 LEDs amarelos de status	Unidades e estados indicados no display.
Descrição do display no catálogo	Display alfanumérico vermelho/verde	Descrição do catálogo; a ficha também informa LEDs verdes e amarelos.

COMPATIBILIDADE

Comunicação

• IO-Link COM2, 38,4 kBaud, revisão 1.1; padrão SDCI IEC 61131-9.

• Sinal analógico de corrente 4...20 mA, escala ajustável 1:5.

• Sinal analógico de tensão 0...10 V, escala ajustável 1:5.

• Saídas de comutação configuráveis; função de abertura/fechamento parametrizável; função elétrica PNP/NPN.

Conexões

Elétrica 1 x conector M12, codificação A, 4 contatos banhados a ouro. Alimentação 18...30 V DC para SELV/PELV. Verifique o pinout e a configuração das saídas no datasheet antes de conectar; não há pinout detalhado disponível nos dados fornecidos.

Processo Conexão de processo G 1/4 rosca interna conforme DIN EN ISO 1179-2. Torque de aperto informado: 25...35 Nm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com conexão de processo G 1/4 rosca interna, faixa de operação dentro de -1 a 25 bar e temperatura de fluido de -25...80 °C.	✓	As condições correspondem à conexão, faixa de medição e temperatura de fluido informadas para o produto.
Controlador ou mestre IO-Link compatível com IO-Link COM2, 38,4 kBaud e revisão 1.1.	✓	A ficha informa interface IO-Link COM2 e revisão 1.1; confirme também a configuração do dispositivo controlador.
Entrada de sistema que receba 4...20 mA ou 0...10 V, com alimentação e carga dentro dos limites da ficha.	✓	O sensor oferece essas opções de saída analógica; a saída e a escala devem ser configuradas conforme a aplicação.
Aplicação que exija medição contínua acima de 25 bar ou temperatura de fluido acima de 80 °C.	✗	A condição excede os limites de medição ou temperatura de fluido informados.
Tubulação ou equipamento que exija conexão de processo diferente de G 1/4 rosca interna, sem solução de adaptação definida.	✗	A conexão de processo do sensor é G 1/4 rosca interna; não há adaptador específico informado.

INSTALAÇÃO

Como instalar o Sensor de pressão IFM PN2093, pressão relativa e vácuo, -1 a 25 bar, IO-Link

Confirme que a faixa de pressão, o tipo de medição e a temperatura do fluido atendem aos limites do processo.
Verifique que a conexão do equipamento seja compatível com G 1/4 rosca interna conforme DIN EN ISO 1179-2.
Instale o sensor sem exceder o torque informado de 25...35 Nm e sem aplicar esforço inadequado ao corpo ou ao conector.
Conecte a alimentação de 18...30 V DC, respeitando SELV/PELV e a configuração M12 codificação A; consulte o datasheet para o pinout.
Configure a saída necessária — comutação, 4...20 mA, 0...10 V ou IO-Link — e confira os parâmetros do controlador receptor.
Após a montagem, verifique a indicação no display e compare o sinal recebido com a pressão conhecida do processo.

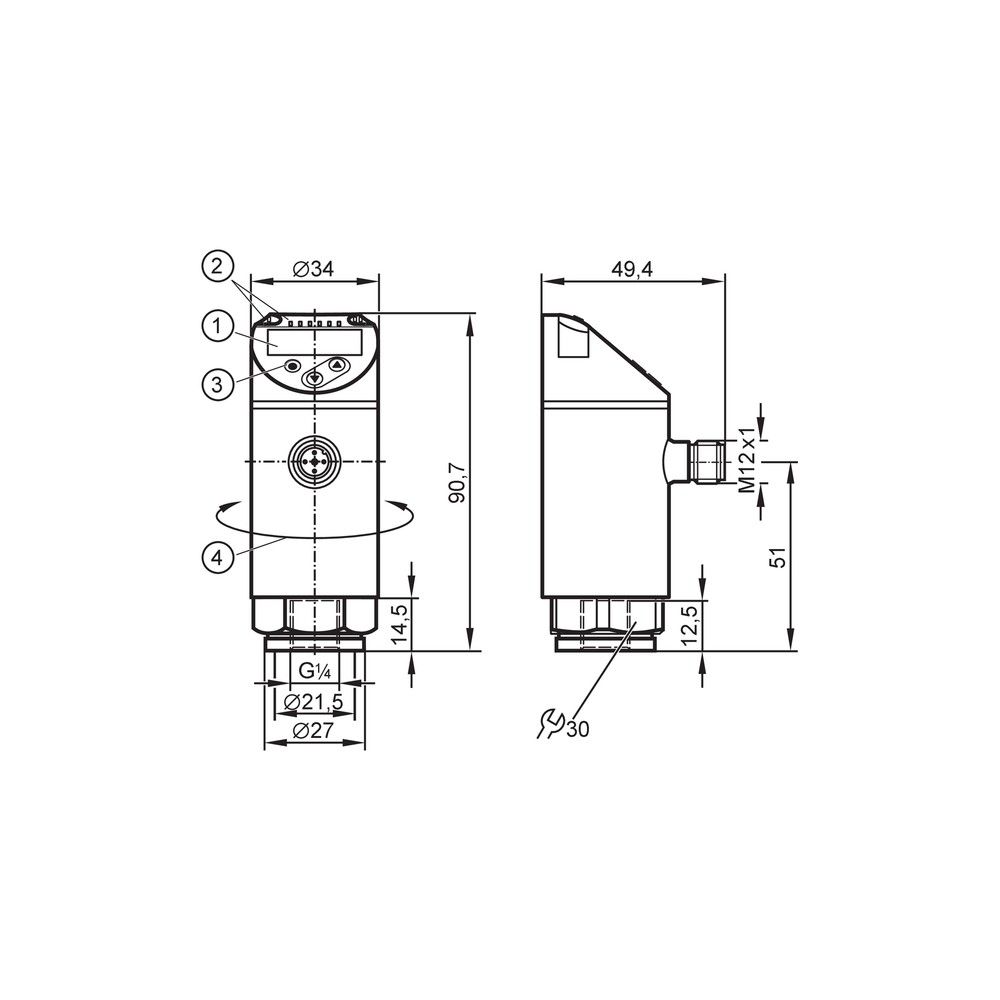

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não acende.	Alimentação ausente ou fora da faixa de 18...30 V DC, conexão M12 incorreta ou falha de cabeamento.	Meça a tensão no conector e confira a conexão e o esquema elétrico no datasheet antes de substituir o sensor.
A leitura indicada não corresponde à pressão do processo.	Faixa ou unidade configurada diferente da esperada, pressão fora da faixa de medição ou condição de processo instável.	Compare a pressão com um instrumento de referência, confira a unidade no display e confirme que o valor está entre -1 e 25 bar.
O controlador não recebe sinal analógico.	Tipo de saída selecionado diferente da entrada do controlador, ligação elétrica inadequada ou carga fora dos limites aplicáveis.	Confirme se a saída foi configurada para 4...20 mA ou 0...10 V conforme a entrada, verifique a alimentação e compare a carga com os limites do sistema e da ficha.
O mestre não detecta comunicação IO-Link.	Incompatibilidade de configuração de comunicação, ligação incorreta ou porta do mestre não configurada para IO-Link.	Confira que a porta esteja configurada para IO-Link e que o mestre suporte COM2, 38,4 kBaud e revisão 1.1; verifique a conexão M12.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PN2093 em português (Datasheet) Desenho em escala PN2093 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PN2093 e para quem ele serve?

É um sensor eletrônico com display para medir pressão relativa e vácuo em aplicações industriais com fluidos líquidos ou gasosos, dentro dos limites especificados.

Quais sinais de saída e protocolo ele oferece?

Disponibiliza sinais de comutação, saídas analógicas 4...20 mA ou 0...10 V e IO-Link. A comunicação IO-Link é COM2, 38,4 kBaud, revisão 1.1.

O produto acompanha cabo, adaptador ou outros acessórios?

A ficha fornecida não informa acessórios inclusos; por isso, não é possível confirmar cabo, adaptador ou itens adicionais no pacote.

Ele funciona com conexão de processo diferente de G 1/4 rosca interna?

A conexão informada para o PN2093 é G 1/4 rosca interna conforme DIN EN ISO 1179-2. A ficha não especifica adaptadores para outras conexões.

Posso usar o PN2093 para medir acima de 25 bar?

Não como faixa nominal de medição: o alcance informado termina em 25 bar. A resistência à pressão indicada é um limite distinto e não amplia a faixa de medição.

Posso usar este sensor com fluido acima de 80 °C?

A faixa de temperatura do fluido informada é de -25 a 80 °C; a ficha não valida operação acima desse limite.

O display acende, mas o controlador não mostra a pressão. O que verifico antes de trocar o sensor?

Confira se o tipo de saída configurado corresponde à entrada do controlador e verifique a alimentação, a ligação elétrica e a carga do circuito.

O mestre IO-Link não identifica o sensor; qual é a causa provável?

Verifique se a porta do mestre está configurada para IO-Link e se suporta COM2 a 38,4 kBaud e revisão 1.1; confira também o cabeamento M12.

Que cuidados devo ter ao instalar a conexão de processo?

Confirme a compatibilidade da rosca G 1/4 e aplique o torque informado de 25...35 Nm. Consulte o datasheet para detalhes de instalação e ligação.

O PN2093 inclui garantia ou informação de procedência técnica na ficha?

A ficha fornecida não especifica condições de garantia. Ela identifica o fabricante como IFM e fornece o datasheet oficial do modelo para consulta técnica.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital para troca de dados entre o sensor e um mestre compatível. (Ref.: IO-Link COM2, 38,4 kBaud; revisão 1.1; IEC 61131-9).

Pressão relativa

Medição de pressão referenciada à pressão ambiente, conforme o tipo de medição indicado para o sensor. (Ref.: tipo de pressão: pressão relativa).

BFSL

Método de referência usado para especificar desvio de características por uma linha de melhor ajuste. (Ref.: desvio de características < ± 0,25 % BFSL).

PNP/NPN

Configurações elétricas indicadas para a função de saída de comutação. (Ref.: função elétrica PNP/NPN).

G 1/4 rosca interna

Tipo de conexão mecânica do processo especificado para a montagem do sensor. (Ref.: DIN EN ISO 1179-2; torque informado de 25...35 Nm).
