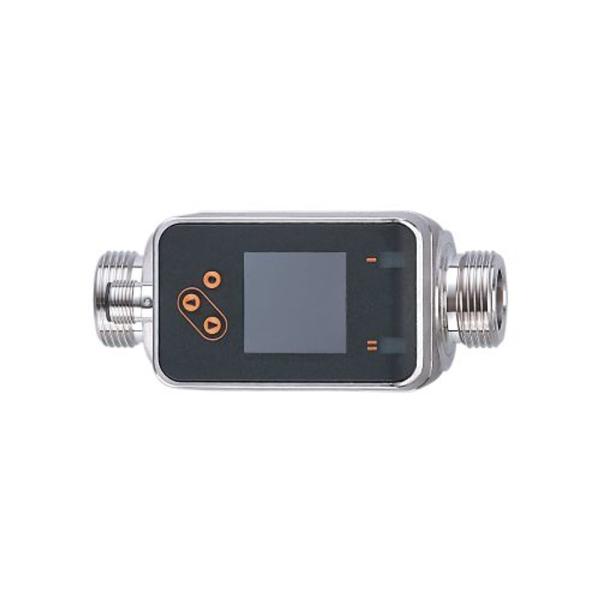

Sensor de Vazão Magnético-Indutivo IFM SM7020

SM7020 IFM - Sensor de Vazão Magnético-Indutivo IFM Monitoramento de fluxo 0,1-75 l/min IO-Link G3/4

Imagem meramente ilustrativa

R$ 7.762,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SM7020
EAN: 4021179315029
NCM do produto: 90261011

Destaques do Produto Faixa de vazão...mais

Saiba mais sobre: "SM7020 IFM - Sensor de Vazão Magnético-Indutivo IFM Monitoramento de fluxo 0,1-75 l/min IO-Link G3/4"

Destaques do Produto

Faixa de vazão

0,1...75 l/min

Conexão de processo

G 3/4 rosca externa, DN20

Temperatura do fluido

-20...90 °C

Pressão máxima informada

16 bar

Comunicação e saídas

IO-Link; PNP/NPN, analógico, pulso, frequência e comutação

Código do fabricante

SMR34XGXFRKG/US-100

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vazão magnético-indutivo IFM SM7020, 0,1...75 l/min, IO-Link, conexão G 3/4 DN20

O IFM SM7020 é um sensor magnético-indutivo para monitoramento de vazão. Mede fluxos de 0,1...75 l/min e aceita fluido entre -20...90 °C, com resistência à pressão de 16 bar. Disponibiliza saídas PNP/NPN, sinais de comutação, analógico, pulso e frequência, além de IO-Link.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Modelo / SKU	SM7020
Código do fabricante	SMR34XGXFRKG/US-100
Tecnologia do sensor	Magnético-indutiva
Faixa de medição	0,1...75 l/min
Temperatura do fluido	-20...90 °C
Resistência à pressão	16 bar
Conexão de processo	G 3/4 rosca externa, DN20
Sinais disponíveis	PNP/NPN, comutação, analógico, pulso, IO-Link e frequência
Interface local	Display digital com botões de controle

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vazão em aplicações cujo fluido e processo estejam dentro da faixa informada: 0,1...75 l/min, -20...90 °C e pressão de até 16 bar.
Instalações com conexão de processo G 3/4 rosca externa DN20.
Sistemas que utilizem IO-Link ou um dos sinais de saída indicados, respeitando os requisitos elétricos do equipamento receptor.

⚠ Considere outro se precisa de:

Não selecione para vazões fora de 0,1...75 l/min, temperatura do fluido fora de -20...90 °C ou pressão acima de 16 bar.
Não considere compatível com uma conexão de processo diferente de G 3/4 rosca externa DN20 sem confirmar adaptadores e requisitos de instalação.
A ficha fornecida não especifica materiais compatíveis com o fluido nem detalhes elétricos de alimentação e pinagem; confirme esses dados no datasheet antes de projetar a instalação.

APLICAÇÕES E USO

Monitoramento de vazão em circuitos de processo com fluido dentro da faixa informada de 0,1...75 l/min e -20...90 °C, respeitando o limite de pressão de 16 bar. Aplicação possível conforme os dados do anúncio; a ficha não identifica um setor ou fluido específico.
Integração a um sistema de controle que aceite um dos sinais informados ou IO-Link. A compatibilidade elétrica depende da configuração selecionada e dos parâmetros de alimentação e conexão, que devem ser conferidos no datasheet.
Instalação em tubulação com conexão de processo G 3/4 rosca externa DN20. A ficha não informa materiais de vedação nem compatibilidade química com fluidos específicos; confirme esses requisitos para o processo.

COMO ESCOLHER

Antes de comprar o Sensor de vazão magnético-indutivo IFM SM7020, 0,1...75 l/min, IO-Link, conexão G 3/4 DN20, verifique estes pontos:

Escolha o SM7020 quando

A vazão esperada estiver dentro de 0,1...75 l/min, o fluido operar entre -20...90 °C, a pressão não exceder 16 bar e a tubulação aceitar G 3/4 rosca externa DN20. Verifique também se o sinal escolhido é aceito pelo controlador.

Avalie outra configuração quando

O processo exigir vazão, temperatura ou pressão fora dos limites informados, ou conexão diferente de G 3/4 DN20. Para selecionar outra versão, compare os limites e conexões no catálogo oficial; a ficha disponível não identifica um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e configuração
Produto	Sensor de fluxo magnético-indutivo IFM SM7020	Identificação do produto na ficha do anúncio.
Código do fabricante	SMR34XGXFRKG/US-100	Referência do fabricante informada no anúncio.
SKU	SM7020	Código de identificação comercial do produto.
Configuração	Configurável	A ficha informa que o sensor permite configuração; os parâmetros configuráveis não foram detalhados.

Medição e processo
Tipo de sensor	Magnético-indutivo	Tecnologia declarada para monitoramento de fluxo.
Alcance de medição	0,1...75 l/min	Intervalo de vazão especificado.
Temperatura do fluido	-20...90 °C	Faixa de temperatura declarada para o fluido.
Resistência à pressão	16 bar	Limite de pressão informado na ficha; confirme as condições de operação no datasheet.

Saídas e comunicação
Saídas	PNP/NPN; sinal de comutação; sinal analógico; sinal de pulso; IO-Link; sinal de frequência	Tipos de sinais listados no anúncio; configuração simultânea e características elétricas específicas não foram detalhadas.
Interface de operação	Display digital com botões de controle	Interface local indicada para visualização e controle; funções específicas não informadas.

Conexões e dados mecânicos
Conexão de processo	G 3/4 rosca externa, DN20	Conexão roscada de processo declarada; verificar correspondência com a tubulação.
Material	Metal polido	Descrição de material e acabamento informada no anúncio; compatibilidade química com o fluido não especificada.
Cor	Prata e preto	Descrição visual do produto.
Peso	797,5 g	Valor indicado nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• IO-Link. A versão, a taxa de comunicação e os arquivos IODD não estão especificados na ficha fornecida.

• Saídas/sinais indicados: PNP/NPN, comutação, analógico, pulso e frequência. A configuração exata disponível simultaneamente deve ser confirmada no datasheet.

Conexões

Elétrica A ficha informa display digital com botões e os tipos de saída PNP/NPN, analógico, pulso, frequência e IO-Link. Não informa conector elétrico, tensão de alimentação, pinagem nem corrente; confirme esses dados no datasheet antes de conectar ao controlador.

Processo Conexão roscada G 3/4 rosca externa, DN20. Esta é a conexão mecânica de processo; não define a conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Tubulação com conexão de processo G 3/4 rosca externa DN20 e condições dentro dos limites informados	✓	A conexão e as faixas de vazão, temperatura e pressão correspondem às especificações disponibilizadas.
Controlador com entrada compatível com o sinal de saída selecionado	✓	A ficha lista PNP/NPN, sinais de comutação, analógico, pulso, frequência e IO-Link; valide a configuração do sensor e a interface elétrica do controlador.
Tubulação com conexão diferente de G 3/4 rosca externa DN20, sem adaptador validado	✗	A conexão de processo declarada para o sensor é G 3/4 DN20; a compatibilidade mecânica com outra rosca não está estabelecida.
Processo acima de 75 l/min, fora de -20...90 °C ou acima de 16 bar	✗	A condição excede pelo menos um dos limites informados para faixa de medição, temperatura do fluido ou resistência à pressão.

INSTALAÇÃO

Como instalar o Sensor de vazão magnético-indutivo IFM SM7020, 0,1...75 l/min, IO-Link, conexão G 3/4 DN20

Confirme que vazão, temperatura do fluido e pressão do processo estão dentro dos valores especificados para o sensor.
Verifique se a tubulação possui conexão compatível com G 3/4 rosca externa DN20 e planeje a instalação conforme o desenho dimensional e as instruções do fabricante.
Confirme no datasheet a compatibilidade do material com o fluido e os requisitos de vedação; esses detalhes não constam na ficha resumida.
Defina o tipo de sinal ou comunicação necessário e valide a compatibilidade com a entrada do controlador.
Antes da ligação elétrica, consulte o datasheet para confirmar alimentação, conector e pinagem, não detalhados nos dados fornecidos.
Após instalar, configure o sensor conforme a aplicação e verifique a leitura e os sinais no sistema de controle, seguindo as instruções oficiais.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe sinal de vazão.	Possível incompatibilidade entre o sinal selecionado no sensor e o tipo de entrada do controlador, ou ligação elétrica incorreta.	Confira no datasheet a configuração de saída, alimentação, conexão e pinagem; compare com os requisitos da entrada do controlador.
A leitura indicada não corresponde à vazão esperada.	A vazão do processo pode estar fora da faixa de medição ou o sensor pode estar configurado para uma aplicação diferente.	Compare a vazão real com a faixa de 0,1...75 l/min e revise a configuração conforme as instruções do fabricante.
A medição deixa de operar nas condições do processo.	Temperatura do fluido ou pressão pode exceder os limites informados.	Meça ou consulte as condições efetivas do processo e compare com -20...90 °C e 16 bar.
Não é possível montar o sensor na tubulação.	A conexão instalada pode não corresponder à rosca externa G 3/4 DN20 do produto.	Confira a conexão da tubulação e o desenho dimensional; não force a montagem nem presuma compatibilidade com outra rosca.

DOCUMENTAÇÃO TÉCNICA

Folha de dados SM7020 — português (Datasheet) Desenho em escala SM7020 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SM7020 e para que serve?

É um sensor magnético-indutivo para monitoramento de vazão. A ficha informa faixa de medição de 0,1...75 l/min e conexões de processo G 3/4 DN20.

Quais sinais e comunicação o SM7020 oferece?

A ficha lista PNP/NPN, sinais de comutação, analógico, pulso e frequência, além de IO-Link. Confirme no datasheet quais opções são aplicáveis à configuração escolhida.

O que acompanha o produto?

A ficha não informa acessórios ou itens adicionais inclusos. Consulte o fornecedor e a documentação do fabricante para confirmar o conteúdo fornecido.

O SM7020 serve para qualquer tipo de fluido?

A ficha não especifica compatibilidade química com fluidos. Verifique o material e a compatibilidade com o fluido no datasheet oficial antes da aplicação.

Posso usar o sensor acima de 75 l/min ou 90 °C?

Não conforme os limites informados: a faixa de medição termina em 75 l/min e a temperatura máxima do fluido é 90 °C. Para condições superiores, selecione uma opção cujos limites oficiais atendam ao processo.

Ele pode ser instalado em uma conexão diferente de G 3/4 DN20?

A conexão declarada é G 3/4 rosca externa DN20. A ficha não confirma compatibilidade com outras roscas; valide qualquer adaptador e a montagem antes de especificar.

O sensor está instalado, mas o controlador não mostra vazão. O que verifico antes de trocar?

Confira se a saída configurada é compatível com a entrada do controlador e valide alimentação, pinagem e conexão conforme o datasheet. Esses detalhes elétricos não estão discriminados na ficha resumida.

A leitura de vazão está diferente do processo; isso indica defeito?

Não necessariamente; primeiro confirme se a vazão está dentro de 0,1...75 l/min e revise a configuração do sensor. Compare também a leitura com o método de referência usado no processo.

Devo comprar um kit ou somente o sensor?

A ficha identifica o sensor SM7020, mas não descreve kit nem acessórios inclusos. Se a instalação exigir cabos, conectores ou adaptadores, confirme separadamente os componentes compatíveis com o datasheet.

Como faço a instalação elétrica e a configuração inicial?

Use o datasheet oficial para confirmar alimentação, pinagem e conexão, que não estão detalhadas na ficha resumida. A instalação mecânica deve respeitar a conexão G 3/4 DN20 e as condições operacionais especificadas.

GLOSSÁRIO TÉCNICO

Sensor magnético-indutivo

Tecnologia de medição identificada para o SM7020, aplicada ao monitoramento de fluxo. (Ref.: tipo de sensor: magnético-indutivo)

Vazão

Volume de fluido que atravessa o ponto de medição por unidade de tempo. (Ref.: alcance de medição: 0,1...75 l/min)

IO-Link

Interface de comunicação listada entre as opções do produto; versão e parâmetros não estão especificados na ficha resumida. (Ref.: saídas: IO-Link)

PNP/NPN

Tipos de saída de comutação indicados na ficha; a compatibilidade depende da entrada do controlador e da configuração elétrica. (Ref.: saídas: PNP/NPN)

DN20

Designação nominal associada à conexão de processo informada para o sensor. (Ref.: conexão de processo: G 3/4 DN20)
