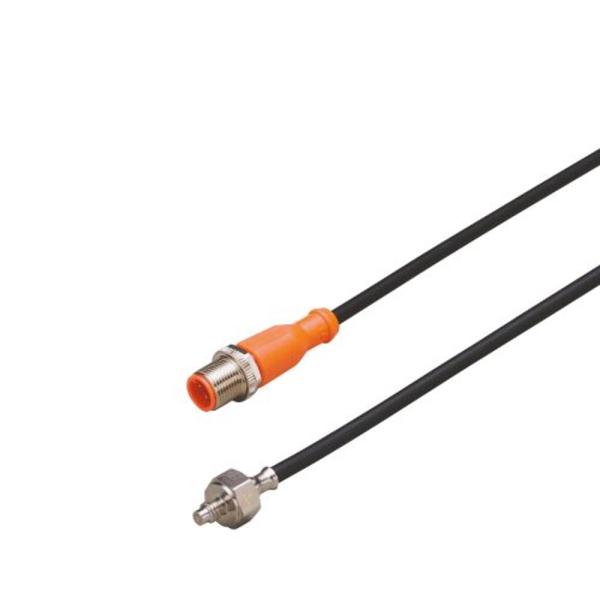

Sensor de Temperatura IFM TS2689 Pt100 M6 2m

TS2689 IFM - Sensor de Temperatura IFM Medição em Corpos Sólidos Pt100 M6 Cabo 2m

Imagem meramente ilustrativa

R$ 788,16

Nossos preços são com impostos.

Sem estoque. Emissão da NF em: 20 Dias úteis

Referência do fabricante: TS2689
EAN: 4021179276139
NCM do produto: 85332190

Destaques do Produto Aplicação Medição de...mais

Fechar menu

Saiba mais sobre: "TS2689 IFM - Sensor de Temperatura IFM Medição em Corpos Sólidos Pt100 M6 Cabo 2m"

Destaques do Produto

Aplicação

Medição de temperatura em corpos sólidos por contato

Elemento sensor

Pt100, classe A

Faixa de medição

-40 a 90 °C

Fixação

Rosca externa M6, montagem parafusada

Conexão elétrica

M12, codificação A, 4 contatos

Comprimento e material do cabo

2 m, PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TS2689 IFM — Sensor de temperatura Pt100 para medição em corpos sólidos, rosca M6, cabo PUR de 2 m

O TS2689 é um sensor de temperatura IFM com elemento Pt100, destinado à medição por contato em corpos sólidos. Possui sonda com rosca externa M6 para montagem parafusada e faixa de medição de -40 a 90 °C. Conta com cabo PUR de 2 m e conexão elétrica M12 de 4 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor de temperatura para corpos sólidos
Elemento de medição	1 × Pt100, classe A conforme DIN EN 60751
Faixa de medição	-40 a 90 °C
Conexão de processo	Rosca externa M6
Conexão elétrica	M12, codificação A, 4 contatos
Cabo	2 m, PUR
Material do sensor	Aço inoxidável 1.4404 / 316L
Grau de proteção	IP67
Precisão	± (0,15 K + 0,002 × \|t\|)
Dimensões e peso	Ø 13 / L = 26 mm; 86,75 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição por contato da temperatura em corpos sólidos, em aplicações compatíveis com a faixa de -40 a 90 °C.
Montagem parafusada em ponto de instalação com rosca externa M6 correspondente.
Instalações que aceitem cabo PUR de 2 m e conexão elétrica M12 codificação A, 4 contatos.

⚠ Considere outro se precisa de:

Aplicações que exijam medição fora da faixa especificada de -40 a 90 °C.
Instalações cujo ponto de fixação não seja compatível com a rosca externa M6.
Aplicações que necessitem de uma tecnologia de medição diferente de sensor de contato Pt100 para corpos sólidos.

APLICAÇÕES E USO

Uso comprovado pela ficha: medição de temperatura por contato em corpos sólidos, com montagem parafusada e operação dentro da faixa de -40 a 90 °C.
Possibilidade de aplicação: monitoramento de temperatura em um ponto de uma peça ou estrutura sólida, desde que o ponto permita a fixação M6 e o sistema de aquisição aceite Pt100. A compatibilidade da instalação deve ser confirmada no datasheet e na documentação do sistema receptor.
Limitação: a ficha não declara uso como sensor de imersão em líquidos ou gases; não presumir essa aplicação a partir da descrição para corpos sólidos.

COMO ESCOLHER

Antes de comprar o TS2689 IFM — Sensor de temperatura Pt100 para medição em corpos sólidos, rosca M6, cabo PUR de 2 m, verifique estes pontos:

Escolha o TS2689 quando

A medição for por contato em um corpo sólido, a faixa necessária estiver entre -40 e 90 °C e a montagem puder utilizar rosca externa M6. Confirme também a compatibilidade da conexão M12 codificação A, de 4 contatos, com a entrada de medição do sistema.

Busque outra configuração quando

A temperatura de processo necessária estiver fora de -40 a 90 °C, o ponto não aceitar rosca M6 ou o sistema não for compatível com o elemento Pt100 e a conexão elétrica especificada. A ficha disponível não informa uma alternativa específica.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Identificação do fabricante indicada no anúncio.
SKU	TS2689	Código do produto no anúncio.
Código do fabricante	TS-200KLKM06...../US	Referência do fabricante informada no anúncio.
Tipo de produto	Sensor de temperatura com cabo e sonda de rosca	Descrição do produto no catálogo.
Aplicação indicada	Medição por contato em corpos sólidos	Aplicação descrita para o sensor.
Modelo de montagem	Sensor parafusado	Modo de montagem informado no catálogo.

Elemento de medição e faixa
Elemento de medição	1 × Pt100	Elemento sensor indicado pelo fabricante.
Classe do elemento	Classe A, conforme DIN EN 60751	Classe e referência normativa informadas para o Pt100.
Alcance de medição	-40 a 90 °C / -40 a 194 °F	Faixa de medição especificada.
Precisão	± (0,15 K + 0,002 × \|t\|)	Expressão de precisão informada; t representa a temperatura conforme a especificação do fabricante.
Tempo dinâmico de resposta T05 / T09	3 s / 9 s	Valores informados de acordo com DIN EN 60751.

Conexões e instalação
Conexão de processo	Rosca externa M6	Conexão mecânica para montagem parafusada.
Conexão elétrica	1 × M12, codificação A, 4 contatos	Especificação do conector; a compatibilidade depende da entrada Pt100 e da pinagem do sistema receptor.
Comprimento do cabo	2 m	Comprimento informado para o cabo integrado.
Material do cabo	PUR	Material declarado para o cabo.

Dados mecânicos e materiais
Material do sensor	1.4404, aço inoxidável / 316L	Material informado para o produto.
Invólucro	Cilíndrico	Formato indicado no catálogo.
Dimensões	Ø 13 mm / L = 26 mm	Dimensões informadas no catálogo; consulte o desenho dimensional para interpretação da geometria.
Diâmetro da sonda	4 mm	Diâmetro informado para a sonda.
Peso	86,75 g	Peso declarado no catálogo.

Condições de proteção
Proteção IP	IP67	Grau de proteção informado na ficha; não implica adequação a condições não especificadas.
Classe de proteção	III	Classe de proteção indicada no catálogo.

Dados de confiabilidade e fornecimento
MTTF	11.416 anos	Valor informado no catálogo; não representa uma garantia de vida útil em qualquer condição de operação.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
GTIN	4021179276139	Identificador comercial informado no catálogo.
NCM	8533.21.90	Classificação informada no catálogo.

COMPATIBILIDADE

Comunicação

• Elemento de medição resistivo Pt100; a ficha não especifica protocolo de comunicação digital.

• Conexão elétrica M12, codificação A, 4 contatos. A compatibilidade com um módulo de entrada depende de esse módulo aceitar Pt100 e a configuração elétrica correspondente.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Elemento sensor 1 × Pt100, classe A conforme DIN EN 60751. Consulte a documentação do sistema receptor para confirmar pinagem e configuração de entrada; não há diagrama de ligação informado nos dados disponíveis.

Processo Rosca externa M6 para montagem parafusada em corpos sólidos. A conexão mecânica M6 não determina, por si só, a compatibilidade elétrica com o equipamento receptor.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Medição por contato em corpo sólido, dentro da faixa de -40 a 90 °C, com fixação M6 e entrada compatível com Pt100	✓	Corresponde ao tipo de montagem, aplicação, faixa e elemento de medição informados para o produto.
Ponto de montagem com rosca diferente de M6	✗	A conexão de processo especificada é rosca externa M6; a ficha não informa adaptadores.
Sistema receptor com entrada de temperatura Pt100 e conexão elétrica compatível com M12 codificação A, 4 contatos	✓	O sensor utiliza elemento Pt100 e a conexão elétrica indicada é M12 de 4 contatos; confirme pinagem e configuração no sistema receptor.
Aplicação que exige temperatura inferior a -40 °C ou superior a 90 °C	✗	A necessidade fica fora da faixa de medição especificada.
Aplicação que exige protocolo digital de comunicação	✗	A ficha informa elemento Pt100 e conexão elétrica, mas não declara protocolo digital.

INSTALAÇÃO

Como instalar o TS2689 IFM — Sensor de temperatura Pt100 para medição em corpos sólidos, rosca M6, cabo PUR de 2 m

Confirme que a faixa de temperatura do ponto de medição está dentro de -40 a 90 °C.
Verifique que o ponto de montagem aceita rosca externa M6 e que as dimensões do sensor são adequadas ao espaço disponível.
Prepare a instalação mecânica conforme o desenho dimensional e os requisitos do equipamento; a ficha disponível não especifica torque de aperto.
Instale o sensor para contato com o corpo sólido, sem aplicar cargas ou condições mecânicas não previstas na documentação do fabricante.
Conecte o M12 codificação A, de 4 contatos, a uma entrada configurada para Pt100 e compatível com a pinagem do fabricante.
Após a instalação, valide a leitura em uma condição conhecida e compare-a com a especificação de precisão e a documentação do sistema receptor.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sistema não apresenta leitura de temperatura.	Conector M12 desconectado ou entrada do sistema receptor não configurada para Pt100.	Confira o acoplamento do conector e confirme na documentação do receptor o tipo de entrada e a configuração para Pt100.
A leitura aparece instável ou incoerente.	Contato mecânico insuficiente entre o sensor e o corpo sólido, ou conexão elétrica inadequada.	Verifique a montagem parafusada e o contato no ponto de medição; confira também a conexão e a configuração da entrada Pt100.
A leitura fica no limite ou fora da faixa esperada.	A temperatura medida pode estar fora do alcance especificado de -40 a 90 °C.	Compare a condição real do ponto com a faixa do produto e confirme a temperatura com um método independente adequado.
O sensor não pode ser fixado no ponto previsto.	A rosca disponível no equipamento ou na peça não corresponde à rosca externa M6 do sensor.	Inspecione e confirme a especificação da rosca do ponto de montagem antes de instalar; a ficha não informa adaptadores.

DOCUMENTAÇÃO TÉCNICA

Folha de dados TS2689 em português (Datasheet) Desenho dimensional TS2689 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TS2689 e para quem ele serve?

É um sensor de temperatura IFM com elemento Pt100, destinado à medição por contato em corpos sólidos. Serve para instalações que aceitem montagem parafusada M6 e uma entrada compatível com Pt100.

O que acompanha o TS2689?

A ficha informa uma unidade por embalagem e descreve o sensor com cabo de 2 m. Não há acessórios adicionais listados.

O TS2689 pode medir temperaturas fora de -40 a 90 °C?

Não conforme a faixa especificada: o alcance informado é de -40 a 90 °C. Para outra faixa, selecione um sensor cuja especificação cubra a temperatura de processo.

Ele pode ser instalado em uma conexão que não seja M6?

A conexão de processo informada é rosca externa M6. A ficha não especifica adaptadores para outras roscas.

O sensor não mostra leitura: o que devo verificar antes de trocar?

Confira se o M12 está conectado e se o módulo receptor está configurado para Pt100. Verifique também a continuidade e a pinagem conforme a documentação do fabricante.

A temperatura indicada está oscilando; o sensor está com defeito?

Não necessariamente; contato mecânico inadequado com o corpo sólido ou incompatibilidade na entrada Pt100 também podem causar leitura instável. Verifique a fixação e a configuração do receptor antes de substituir o sensor.

É melhor comprar este sensor ou um modelo com outra conexão?

Escolha o TS2689 se a aplicação exigir medição por contato em corpo sólido, rosca M6 e conexão elétrica M12 codificação A, de 4 contatos. Se qualquer desses requisitos não corresponder à instalação, compare a especificação de outro modelo; a ficha não indica um substituto específico.

Preciso comprar algum cabo ou conector separado?

O produto é descrito com cabo integrado de 2 m e conexão M12. A ficha não lista acessórios separados nem informa itens adicionais incluídos.

Como devo instalar e validar a medição?

Fixe o sensor no ponto compatível com M6 e conecte-o a uma entrada configurada para Pt100. Consulte o desenho dimensional e a documentação do receptor para detalhes mecânicos e de pinagem.

O TS2689 é adequado para medir diretamente a temperatura de um líquido?

A aplicação documentada é medição por contato em corpos sólidos; a ficha não declara uso por imersão em líquidos. Não presuma essa compatibilidade sem confirmação na documentação oficial do fabricante.

GLOSSÁRIO TÉCNICO

Pt100

Elemento resistivo de temperatura cuja resistência varia com a temperatura; este sensor utiliza um elemento Pt100.

Classe A

Classe de tolerância do elemento Pt100 indicada conforme a norma aplicável.

Rosca M6

Conexão mecânica de rosca métrica externa usada para fixar o sensor no ponto de medição.

IP67

Grau de proteção declarado para o produto; as condições específicas de ensaio e uso devem ser consultadas na documentação do fabricante.

T05 / T09

Designações dos tempos dinâmicos de resposta informados para o sensor na documentação técnica.
