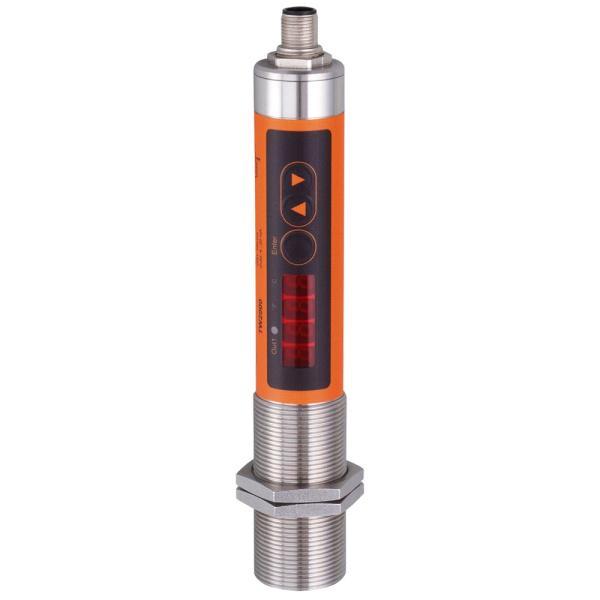

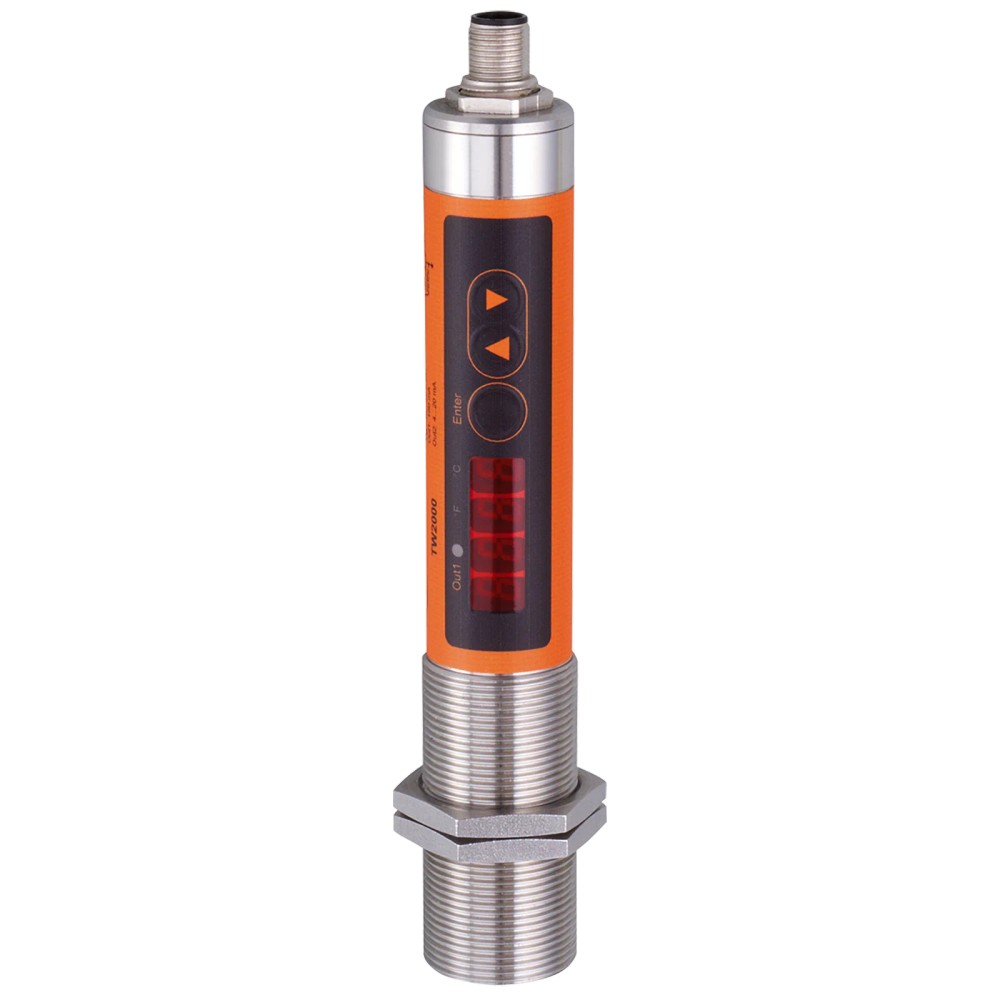

Sensor de Temperatura Infravermelho IFM TW2000

Pré-visualizar: TW2000 IFM - Sensor de Temperatura Infravermelho IFM Medição sem contato 0 a 999,5°C IO-Link M30

TW2000 IFM - Sensor de Temperatura Infravermelho IFM Medição sem contato 0 a 999,5°C IO-Link M30

Imagem meramente ilustrativa

R$ 13.145,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TW2000
EAN: 4021179276146
NCM do produto: 90251990

Destaques do Produto Faixa de medição 0 a...mais

Fechar menu

Saiba mais sobre: "TW2000 IFM - Sensor de Temperatura Infravermelho IFM Medição sem contato 0 a 999,5°C IO-Link M30"

Destaques do Produto

Faixa de medição

0 a 999,5 °C

Saída analógica

4 a 20 mA

Saída digital

PNP, 1 saída, abertura/fechamento parametrizável

Interface

IO-Link 1.1 e modo SIO

Conexão elétrica

M12 A-coded, 5 contatos

Montagem

Rosca M30 x 1,5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TW2000 IFM — Sensor de temperatura infravermelho, medição sem contato, 0 a 999,5 °C, IO-Link, M30

O IFM TW2000 é um sensor infravermelho para medir temperatura sem contato. Sua faixa de medição é de 0 a 999,5 °C, com saída analógica de 4 a 20 mA e saída de comutação PNP. Também oferece comunicação IO-Link e conexão elétrica M12 de 5 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Infravermelho; medição sem contato
Faixa de medição	0 a 999,5 °C
Saída analógica	4 a 20 mA
Saída de comutação	1 saída digital PNP, parametrizável como abertura ou fechamento
Comunicação	IO-Link 1.1; modo SIO disponível
Conexão elétrica	1 x M12, codificação A, 5 contatos
Conexão mecânica	Rosca M30 x 1,5
Alimentação	18 a 32 V DC
Proteção do invólucro	IP 65
Tempo de resposta	100 ms

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição sem contato de temperatura de asfalto, metal revestido, líquidos, vidro, borracha, madeira, cerâmica, plástico, tinta, alimentos, papel e têxtil, materiais listados na ficha do produto.
Aplicações em que a faixa de medição de 0 a 999,5 °C e o tempo de resposta de 100 ms atendam ao processo.
Sistemas que aceitem alimentação de 18 a 32 V DC, saída analógica de 4 a 20 mA e/ou saída PNP, ou comunicação IO-Link.

⚠ Considere outro se precisa de:

Não selecionar quando o processo exigir medição abaixo de 0 °C ou acima de 999,5 °C.
Não selecionar quando a aplicação exigir contato físico com o alvo: o TW2000 mede por infravermelho, sem contato.
Não selecionar para ligação elétrica incompatível com M12 A-coded de 5 contatos ou para alimentação fora de 18 a 32 V DC.

APLICAÇÕES E USO

A ficha lista asfalto, metal revestido, líquidos, vidro, borracha/elástico, madeira, cerâmica, plástico, tinta, alimentos, papel e têxtil como materiais ou aplicações. A seleção deve considerar a faixa de 0 a 999,5 °C e as condições reais do alvo e da instalação.
Para monitoramento de processo, as saídas disponíveis permitem integrar sinal analógico de 4 a 20 mA, comutação PNP ou IO-Link, conforme a arquitetura do controlador. A adequação do sistema receptor deve ser confirmada antes da instalação.
O sensor opera em temperatura ambiente de 0 a 65 °C e umidade relativa de até 95 % sem condensação, conforme os limites declarados. A ficha não especifica distância de medição ou tamanho do ponto de medição; consulte o datasheet do fabricante para validar a geometria da aplicação.

COMO ESCOLHER

Antes de comprar o TW2000 IFM — Sensor de temperatura infravermelho, medição sem contato, 0 a 999,5 °C, IO-Link, M30, verifique estes pontos:

Escolha o TW2000

Quando a medição sem contato for apropriada, a temperatura estiver entre 0 e 999,5 °C e a instalação aceitar rosca M30 x 1,5. Confirme também a necessidade de saída analógica 4 a 20 mA, saída PNP ou IO-Link.

Avalie outra faixa de medição

Se o processo exigir temperaturas inferiores a 0 °C ou superiores a 999,5 °C, procure um sensor cuja faixa declarada cubra esses valores.

Verifique o sistema de controle

Antes da compra, confirme a disponibilidade de alimentação de 18 a 32 V DC, entrada compatível com 4 a 20 mA ou PNP e, se utilizado, master IO-Link classe A.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	TW2000	Código do produto informado pelo fabricante.
Tipo de produto	Sensor de temperatura infravermelho	Medição de temperatura sem contato.
Materiais/aplicações listados	Asfalto; metal revestido; líquidos; vidro; borracha/elástico; madeira; cerâmica; plástico; tinta; alimentos; papel; têxtil	Materiais e aplicações enumerados na ficha; a adequação depende das condições específicas do processo.
Comprimento de onda	8 a 14 µm	Faixa espectral de operação informada.

Faixa de medição
Faixa de medição	0 a 999,5 °C / 32 a 1831 °F	Alcance de medição declarado.
Ponto de comutação SP	1 a 999,5 °C / 34 a 1831 °F	Faixa de ajuste do ponto de comutação.
Ponto de comutação e retorno RP	0 a 998,5 °C / 32 a 1829 °F	Faixa declarada para o ponto de retorno.
Ponto inicial do sinal analógico	0 a 949,5 °C / 32 a 1741,1 °F	Intervalo informado para ajuste do início da saída analógica.
Ponto final do sinal analógico	50 a 999,5 °C / 122 a 1831 °F	Intervalo informado para ajuste do fim da saída analógica.

Precisão, resolução e repetibilidade
Precisão	< ±1 % do valor de medição; pelo menos 2 K	Condição declarada: grau de emissão = 1 e T = 23 °C.
Repetibilidade	1 K	Valor de repetibilidade informado na ficha.
Resolução do display	0,5 K	Resolução indicada para os valores exibidos.
Resolução da saída de comutação	0,5 K	Resolução declarada para a saída de comutação.
Resolução da saída analógica	0,2 K; + 0,03 % da margem de medição ajustada	Resolução especificada para a saída analógica.

Dados elétricos e alimentação
Tensão de operação	18 a 32 V DC	Alimentação declarada para SELV/PELV.
Consumo de corrente	< 50 mA	Valor de consumo informado.
Categoria de isolamento	III	Classificação elétrica declarada.
Resistência de isolamento mínima	100 MΩ a 50 V DC	Valor mínimo informado na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.

Entradas e saídas
Quantidade de entradas e saídas	1 saída digital e 1 saída analógica	Configuração de saídas informada.
Quantidade de saídas digitais	1	Saída de comutação disponível.
Quantidade de saídas analógicas	1	Saída analógica disponível.
Função elétrica	PNP	Tipo da saída de comutação.
Saída de comutação	Abertura/fechamento, parametrizável	Função de saída configurável.
Corrente máxima constante da saída de comutação DC	150 mA	Limite de corrente declarado.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo informado para a saída.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção descrito na ficha.
Entrada de teste	Tipo 3, IEC 61131-2	Classificação declarada para a entrada de teste.

Saída analógica
Sinal de saída analógica	4 a 20 mA	Tipo e intervalo do sinal analógico.
Carga máxima	500 Ω	Carga máxima declarada para a saída.
Parâmetros ajustáveis da saída	Range analógico	Possibilidade de parametrização listada pelo fabricante.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital declarada.
Revisão IO-Link	1.1	Revisão informada.
Padrão SDCI	IEC 61131-9	Padrão de comunicação declarado.
Modo SIO	Sim	Modo de operação informado.
Transferência IO-Link	COM2, 38,4 kBaud	Taxa e modo de transferência declarados.
Classe de master Port exigida	A	Requisito informado para a conexão com master IO-Link.
Perfil	Smart Sensor – SSP 0 Generic Profiled Sensor	Perfil de dispositivo informado.
Device ID	716	Identificador de dispositivo declarado.

Parâmetros configuráveis
Possibilidades de ajuste	Range analógico; abertura/fechamento; atraso na tração/desenergização; amortecimento; Peakhold; emissividade; função de simulação	Parâmetros configuráveis descritos na ficha.
Ajuste do ponto de comutação	Botões de programação	Método de ajuste informado.

Tempos de reação
Tempo de resposta	100 ms	Tempo de resposta declarado.
Retardo de prontidão	< 1 s	Tempo de prontidão informado.

Condições ambientais
Temperatura ambiente	0 a 65 °C	Faixa de temperatura ambiente de operação declarada.
Temperatura de armazenamento	-20 a 80 °C	Faixa de armazenamento informada.
Umidade relativa máxima	95 %, sem condensação	Limite ambiental declarado.
Grau de proteção	IP 65	Grau de proteção informado para o invólucro.
Resistência a choques	DIN EN 60068-2-27; 30 g, 11 ms	Condição e referência de ensaio declaradas.
Resistência a vibrações	DIN EN 60068-2-6; 5 g, 10 a 2000 Hz	Condição e referência de ensaio declaradas.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-4	Normas listadas na ficha.

Dados mecânicos e materiais
Conexão roscada	M30 x 1,5	Rosca de montagem declarada.
Comprimento	189,5 mm	Dimensão linear informada.
Material da bucha rosqueada	1.4305, aço inoxidável / 303	Material declarado para a bucha.
Material do painel de comando	Poliéster	Material declarado para o painel.
Protetor frontal	Cristal infravermelho transparente com revestimento antirreflexo	Material e acabamento informados para a parte frontal.
Peso	411,5 g	Peso informado no conjunto de atributos do catálogo.
Conexão elétrica	1 x M12, codificação A, 5 contatos	Conector elétrico declarado.

Displays e elementos de operação
Display de funções e valores de medição	Display LED de 7 segmentos, 4 dígitos	Indicação declarada para funções e valores.
Unidades do display	2 LEDs amarelos	Indicadores de unidade informados.
Status de chaveamento	1 LED amarelo	Indicador de estado declarado.
Elementos operacionais	3 botões	Elementos de operação informados.

Proteções, vida útil e fornecimento
MTTF	88 anos	Valor de MTTF informado na ficha; não representa prazo de garantia.
Material incluído	2 porcas de fixação	Acessórios incluídos informados pelo fabricante.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, padrão IEC 61131-9; transferência COM2, 38,4 kBaud.

• Modo SIO disponível.

• Perfil informado: Smart Sensor – SSP 0 Generic Profiled Sensor.

• Para comunicação IO-Link, a ficha exige master Port Class A.

Conexões

Elétrica Conector M12, codificação A, 5 contatos. Alimentação de 18 a 32 V DC para SELV/PELV. Uma saída digital PNP e uma saída analógica de 4 a 20 mA; carga máxima da saída analógica: 500 Ω. A compatibilidade elétrica depende das entradas e da alimentação do sistema conectado.

Processo Rosca M30 x 1,5; comprimento total informado de 189,5 mm. Essa especificação é mecânica e não define, por si só, a compatibilidade elétrica ou o posicionamento óptico no processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
PLC com entrada analógica compatível com sinal de 4 a 20 mA, alimentação de 18 a 32 V DC e carga total da saída dentro do limite declarado.	✓	A ficha informa saída analógica de 4 a 20 mA e carga máxima de 500 Ω; verificar a compatibilidade elétrica completa do circuito.
Sistema que utiliza saída digital PNP e aceita a parametrização de abertura ou fechamento.	✓	O produto possui uma saída de comutação PNP parametrizável; a corrente constante máxima informada é 150 mA.
Rede IO-Link com master Port Class A e suporte à comunicação IO-Link 1.1/COM2.	✓	A ficha informa IO-Link 1.1, COM2 a 38,4 kBaud e requisito de master Port Class A.
Processo com alvo fora da faixa de 0 a 999,5 °C.	✗	A temperatura requerida fica fora da faixa de medição declarada para o produto.
Instalação que exige medição por contato ou conexão de processo diferente de M30 x 1,5.	✗	O TW2000 é infravermelho, mede sem contato e tem rosca M30 x 1,5; a ficha não declara medição por contato nem outra rosca.

INSTALAÇÃO

Como instalar o TW2000 IFM — Sensor de temperatura infravermelho, medição sem contato, 0 a 999,5 °C, IO-Link, M30

Confirme que a temperatura-alvo está dentro da faixa de medição e que a temperatura ambiente está dentro do limite especificado.
Verifique se o ponto de instalação aceita rosca M30 x 1,5 e se o comprimento de 189,5 mm é compatível com o espaço disponível.
Instale o sensor orientado para o alvo a ser medido, considerando as condições ópticas da aplicação; consulte o datasheet para detalhes de posicionamento e distância.
Conecte o M12 A-coded de 5 contatos ao circuito compatível e confirme alimentação de 18 a 32 V DC para SELV/PELV.
Ligue a saída utilizada — 4 a 20 mA, PNP ou IO-Link — a uma entrada compatível; para IO-Link, utilize master Port Class A.
Configure os parâmetros necessários e valide a leitura e a comutação com o processo em operação, sem exceder os limites elétricos e ambientais declarados.

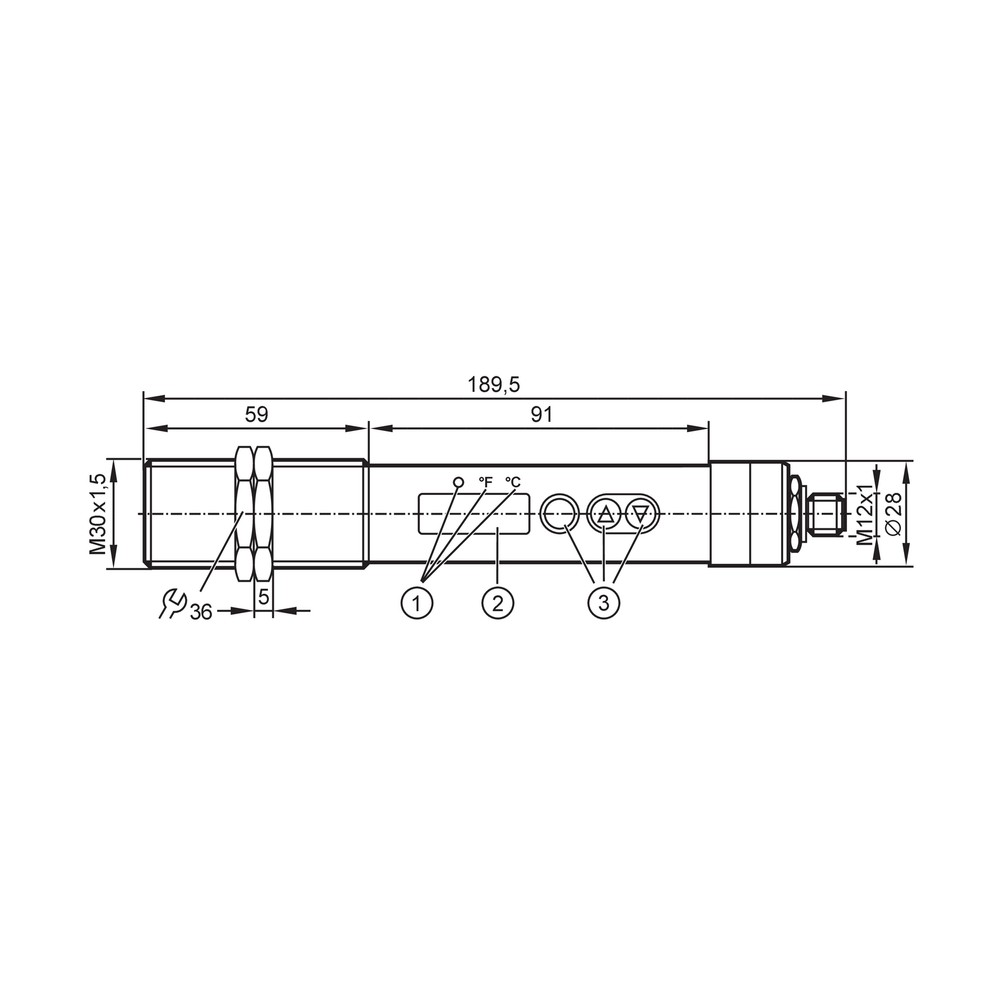

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há leitura de temperatura ou o sensor não inicia.	Alimentação ausente, fora da faixa de operação ou conexão M12 incorreta.	Meça a tensão no circuito de alimentação e confirme que está entre 18 e 32 V DC; inspecione o acoplamento e a codificação do conector.
A leitura analógica não corresponde ao valor esperado no controlador.	Entrada do controlador incompatível com 4 a 20 mA, parametrização de range diferente ou carga acima do limite declarado.	Confirme que a entrada está configurada para 4 a 20 mA, verifique o range analógico parametrizado e confira se a carga não ultrapassa 500 Ω.
A saída de comutação não muda de estado no ponto esperado.	Ponto de comutação, retorno ou função abertura/fechamento configurados de forma diferente da lógica do sistema.	Revise os parâmetros SP, RP e a lógica da saída; verifique também a compatibilidade da entrada PNP e a corrente da carga.
A indicação de temperatura oscila ou diverge do processo.	Condições do alvo ou de instalação não representadas na configuração; a ficha permite parametrizar emissividade e amortecimento.	Confira o alvo e as condições de medição, revise a configuração de emissividade e amortecimento e compare a leitura com um método de referência adequado ao processo.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica TW2000 em português (Datasheet) Desenho em escala do TW2000 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TW2000 e para quem ele serve?

É um sensor infravermelho para medição de temperatura sem contato, com faixa de 0 a 999,5 °C. Atende sistemas que possam integrar saída de 4 a 20 mA, saída PNP ou IO-Link, respeitando as condições de aplicação.

Quais sinais e conexões elétricas o TW2000 oferece?

Ele possui uma saída analógica de 4 a 20 mA, uma saída digital PNP e comunicação IO-Link. A conexão elétrica é M12, codificação A, com 5 contatos.

O que acompanha o produto?

A ficha informa 2 porcas de fixação e embalagem com 1 peça. Não há outros acessórios especificados no contexto fornecido.

O TW2000 mede temperaturas abaixo de 0 °C?

Não, a faixa de medição declarada começa em 0 °C. Para processos abaixo desse valor, selecione um sensor cuja faixa cubra a temperatura requerida.

Posso usar este sensor para medir por contato ou acima de 999,5 °C?

Não: o TW2000 é infravermelho e foi especificado para medição sem contato, com limite superior de 999,5 °C. A ficha não declara operação acima desse limite nem medição por contato.

O sensor está ligado, mas o controlador não recebe sinal analógico; o que verifico?

Confirme se a entrada do controlador aceita 4 a 20 mA, se o range analógico foi parametrizado e se a carga do circuito não excede 500 Ω. Verifique também alimentação e conexão M12.

A saída PNP não aciona a entrada do PLC; preciso trocar o sensor?

Antes da troca, confirme se a entrada do PLC é compatível com PNP e revise a configuração de abertura/fechamento e os pontos de comutação e retorno. Verifique ainda a carga conectada e os limites da saída.

Quando escolher o TW2000 em vez de um sensor de temperatura por contato?

Escolha o TW2000 quando a medição sem contato for adequada e a aplicação estiver dentro da faixa declarada. Se o processo exigir contato com o alvo ou uma faixa diferente, procure uma tecnologia ou modelo especificado para essa condição.

O que preciso conferir antes de instalar o TW2000?

Verifique a rosca M30 x 1,5, o espaço para o comprimento de 189,5 mm, a alimentação de 18 a 32 V DC e a compatibilidade da entrada do controlador. Consulte o datasheet para detalhes de instalação e posicionamento óptico.

Como integrar o TW2000 a uma rede IO-Link?

Utilize um master IO-Link Port Class A compatível com IO-Link 1.1; a transferência informada é COM2 a 38,4 kBaud. Confirme os parâmetros e a integração no datasheet do fabricante.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital do sensor, especificada na revisão 1.1 e no padrão IEC 61131-9. (Ref.: interface de comunicação e revisão IO-Link)

Modo SIO

Modo de operação indicado como disponível na ficha do produto. (Ref.: modo SIO)

PNP

Tipo da saída digital de comutação informado para o sensor. (Ref.: função elétrica PNP)

Emissividade

Parâmetro configurável do sensor relacionado à medição infravermelha; a ficha lista seu ajuste, sem detalhar valores de configuração. (Ref.: possibilidades de ajuste dos parâmetros)

Grau de proteção IP 65

Classificação de proteção do invólucro declarada na ficha técnica. (Ref.: grau de proteção IP 65)
