Sensor de Pressão IFM PN2594

Pré-visualizar: PN2594 IFM - Sensor de Pressão com Display Aplicações Industriais -1 a 10 bar, IO-Link

PN2594 IFM - Sensor de Pressão com Display Aplicações Industriais -1 a 10 bar, IO-Link

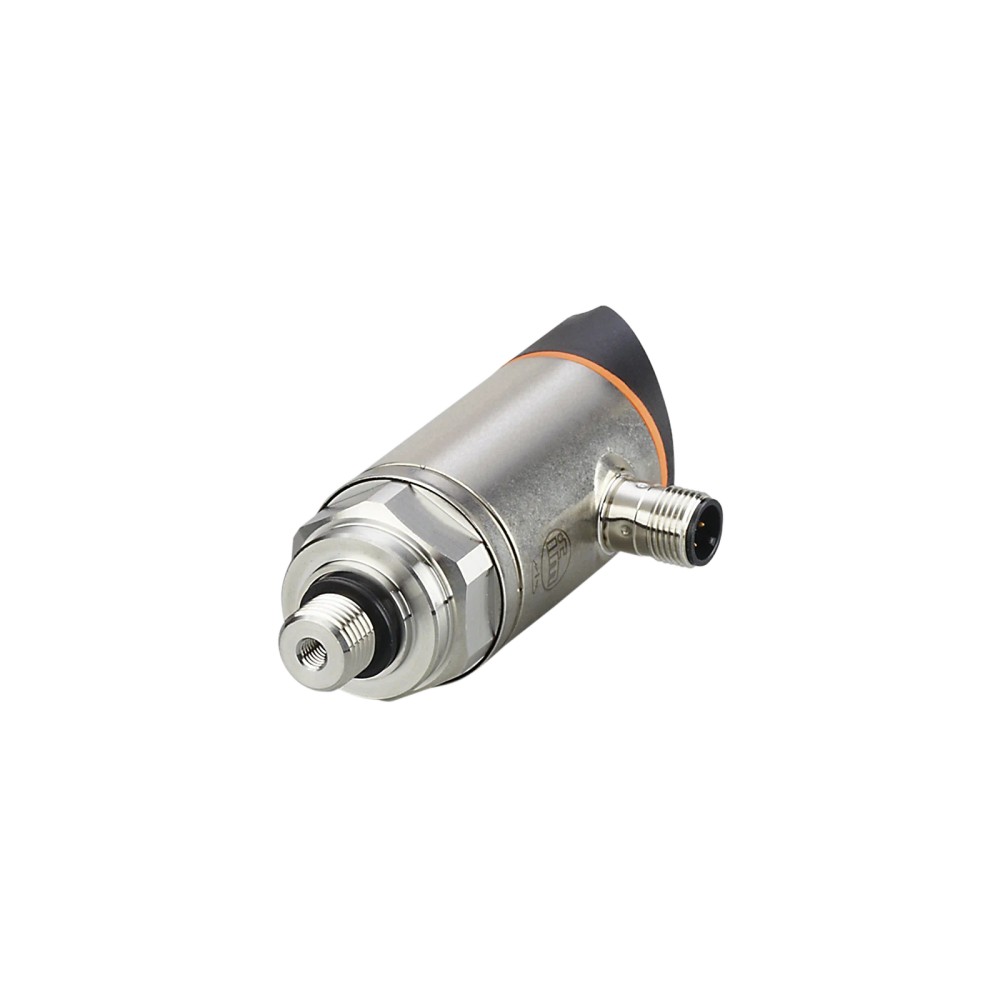

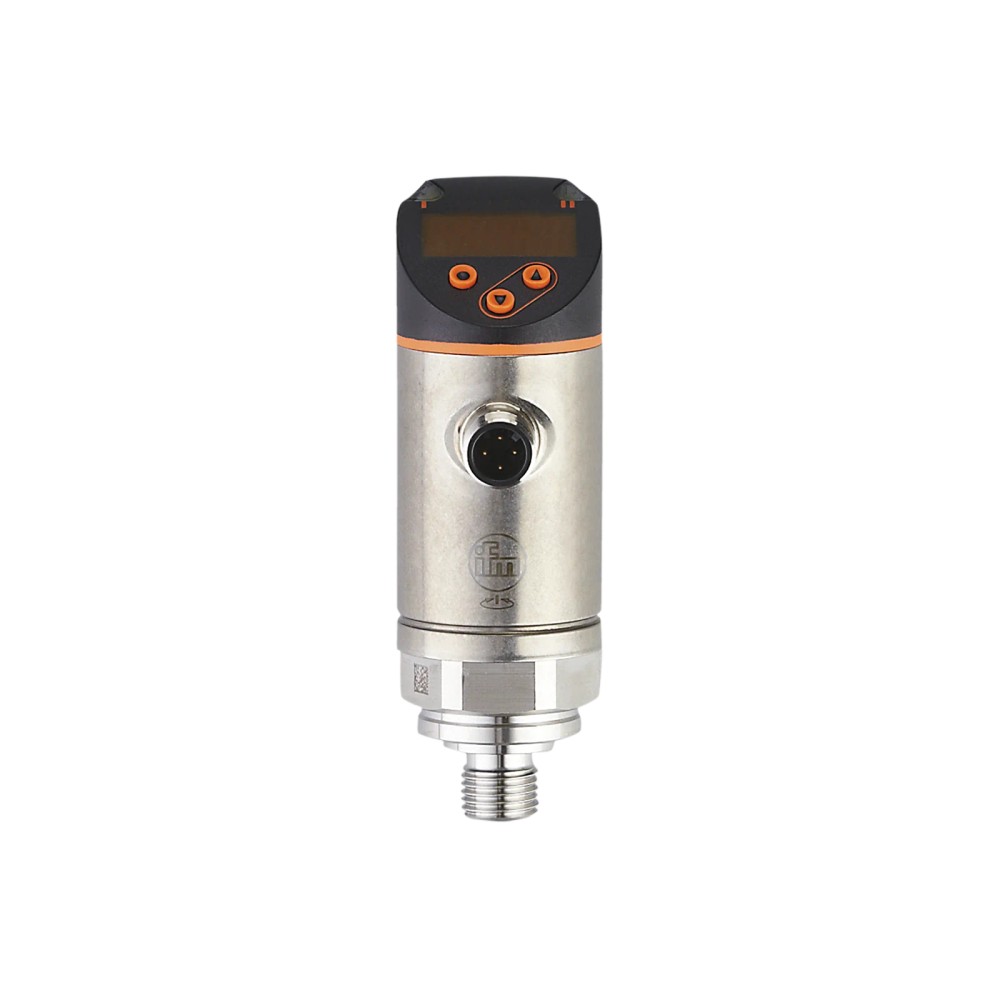

Imagem meramente ilustrativa

R$ 4.998,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN2594
EAN: 4021179289139
NCM do produto: 90262090

Destaques do Produto Código do produto...mais

Fechar menu

Saiba mais sobre: "PN2594 IFM - Sensor de Pressão com Display Aplicações Industriais -1 a 10 bar, IO-Link"

Destaques do Produto

Código do produto

PN2594

Faixa de medição

-1 a 10 bar

Conexão de processo

G 1/4 rosca externa

Interface

IO-Link; revisão 1.1

Saída analógica

4...20 mA ou 0...10 V, escala ajustável 1:5

Conexão elétrica

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor eletrônico de pressão IFM PN2594 com display, -1 a 10 bar, IO-Link

O IFM PN2594 é um sensor eletrônico para medir pressão relativa e vácuo em fluidos líquidos e gasosos. Possui display alfanumérico de 4 dígitos e faixa de medição de -1 a 10 bar. Oferece saídas de comutação, analógica e IO-Link, com conexão de processo G 1/4 externa.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1 a 10 bar
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1/4 rosca externa; rosca interna M5
Saídas	2 digitais e 1 analógica; sinal de comutação, analógico e IO-Link
Sinal analógico	4...20 mA ou 0...10 V, escala ajustável 1:5
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Alimentação	18...30 V DC, SELV/PELV
Temperatura de operação	-25...80 °C
Grau de proteção	IP 65 e IP 67
Display	Alfanumérico de 4 dígitos, vermelho/verde

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa e vácuo em fluidos líquidos ou gasosos, respeitando a faixa e as temperaturas especificadas.
Instalações que utilizem conexão de processo G 1/4 externa e alimentação de 18...30 V DC.
Sistemas que necessitem de sinal de comutação, saída analógica ou comunicação IO-Link.

⚠ Considere outro se precisa de:

Não selecionar para pressões de processo acima da faixa de medição de -1 a 10 bar; os limites de pressão de resistência não ampliam a faixa de medição.
Não especificar para temperaturas do fluido fora de -25...80 °C.
Não presumir compatibilidade mecânica com conexões diferentes de G 1/4 externa sem adaptador ou validação dimensional.

APLICAÇÕES E USO

Aplicação industrial declarada para monitoramento de pressão relativa e vácuo em fluidos líquidos ou gasosos, dentro da faixa de -1 a 10 bar e da temperatura do fluido de -25...80 °C.
Em máquinas ou linhas com controlador IO-Link, pode fornecer comunicação IO-Link revisão 1.1; a integração depende de master compatível e da classe de porta indicada na ficha.
Em sistemas de controle que aceitem sinais analógicos, podem ser usados 4...20 mA ou 0...10 V, com escala ajustável 1:5. Confirmar a configuração de saída e os requisitos de carga do circuito.
Possibilidade inferida: monitoramento local de pressão em equipamento industrial com leitura no display. Validar a compatibilidade do fluido, da conexão, da faixa de pressão e dos materiais de contato com o processo antes da instalação.
Limitação: não utilizar a resistência à pressão ou a pressão mínima de ruptura como faixa normal de medição; a faixa especificada é -1...10 bar.

COMO ESCOLHER

Antes de comprar o Sensor eletrônico de pressão IFM PN2594 com display, -1 a 10 bar, IO-Link, verifique estes pontos:

Escolha o PN2594 quando

A faixa necessária estiver entre -1 e 10 bar, a aplicação medir pressão relativa ou vácuo e a conexão de processo G 1/4 externa for compatível. O modelo também atende sistemas que utilizem IO-Link ou os sinais de saída especificados.

Avalie outra configuração quando

O processo exigir medição fora da faixa de -1 a 10 bar, temperatura do fluido fora de -25...80 °C ou conexão mecânica diferente de G 1/4 externa sem adaptação validada. Confirme também o tipo de sinal, alimentação e configuração elétrica exigidos pelo controlador.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PN2594	Código do sensor de pressão IFM.
Tipo de produto	Sensor eletrônico de pressão com display	Identificação conforme ficha do produto.
Aplicação informada	Para aplicações industriais	Descrição de aplicação fornecida para o produto.
Fluidos	Líquidos e gasosos	Substâncias indicadas na ficha.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão especificados.
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Tecnologia de medição declarada pelo fabricante.

Faixa e limites de pressão
Faixa de medição	-1...10 bar; -14,6...145 psi; -100...1000 kPa; -0,1...1 MPa	Faixa de medição nominal.
Resistência à pressão	75 bar / 1087 psi / 7,5 MPa	Limite de resistência especificado; não representa faixa de medição.
Pressão mínima de ruptura	150 bar / 2175 psi / 15 MPa	Valor mínimo informado para pressão de ruptura; não utilizar como condição normal de operação.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Limite de resistência ao vácuo indicado na ficha.

Precisão e desvios
Repetibilidade	< ±0,1 % da duração	Valor informado na ficha; duração corresponde ao fundo de escala.
Desvio de histerese	< ±0,1 % da duração, turn down 1:1	Condição de referência conforme especificação.
Desvio de características	< ±0,25 % BFSL / < ±0,5 % LS, turn down 1:1	Valores de desvio indicados pelo fabricante.
Precisão do ponto de ajuste	< ±0,4 % da duração, turn down 1:1	Condição de referência especificada.
Estabilidade ao longo do tempo	< ±0,05 % da duração por 6 meses, turn down 1:1	Intervalo e condição de referência declarados.
Coeficiente de temperatura da amplitude	< ±0,2 % da duração / 10 K, de 0...80 °C	Variação térmica especificada para a amplitude.
Coeficiente de temperatura do ponto zero	< ±0,2 % da duração / 10 K, de 0...80 °C	Variação térmica especificada para o ponto zero.

Dados elétricos
Tensão de operação	18...30 V DC, para SELV/PELV	Faixa de alimentação indicada.
Consumo de corrente	< 35 mA	Consumo especificado.
Classe de proteção elétrica	III	Classe de proteção declarada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção informado para as saídas.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio indicada.
EMC	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas de compatibilidade eletromagnética listadas.

Entradas e saídas
Quantidade de saídas digitais	2	Número de saídas digitais informado.
Quantidade de saídas analógicas	1	Número de saídas analógicas informado.
Função elétrica	PNP/NPN	Função elétrica indicada na ficha.
Sinal de comutação	Abertura/fechamento, parametrizável	Comportamento configurável da saída.
Frequência de comutação DC	< 500 Hz	Limite especificado para comutação em corrente contínua.
Corrente máxima constante da saída de comutação DC	250 mA	Limite de corrente constante indicado.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo especificado.
Tensão da saída analógica	0...10 V, escala ajustável 1:5	Sinal analógico disponível.
Corrente da saída analógica	4...20 mA, escala ajustável 1:5	Sinal analógico disponível.
Carga máxima	500 Ω	Carga máxima informada para a saída.
Resistência de carga mínima	2000 Ω	Resistência de carga mínima declarada; observar a saída selecionada e a documentação do fabricante.
Tempo de subida máximo da saída analógica	3 ms	Tempo máximo especificado.
Watchdog integrado	Sim	Presença indicada na ficha.

Tempos e amortecimento
Tempo de resposta	< 1,5 ms	Tempo de resposta informado.
Retardo de prontidão	0,3 s	Tempo até prontidão indicado.
Tempo de retardo programável dS, dr	0...50 s	Faixa de ajuste declarada para os retardos.
Amortecimento da saída analógica dAA	0...4 s	Faixa de ajuste do amortecimento da saída analógica.
Amortecimento do valor de processo dAP	0...4 s	Faixa de ajuste do amortecimento do valor de processo.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link	Interface digital do sensor.
Revisão IO-Link	1.1	Revisão informada.
Padrão SDCI	IEC 61131-9	Norma indicada para a interface.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e modo de transferência especificados.
Modo SIO	Sim	Operação em modo SIO disponível.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector e contatos indicados.
Classe de master port exigida	A; classe B se o pino 2 não estiver conectado	Condição de conexão IO-Link informada.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.
Temperatura do fluido	-25...80 °C	Faixa de temperatura do fluido especificada.
Temperatura de armazenamento	-40...100 °C	Limites de armazenamento declarados.
Grau de proteção	IP 65; IP 67	Graus de proteção informados; dependem da instalação correta.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Condição de ensaio especificada.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10...2000 Hz)	Condição de ensaio especificada.
Ciclos de pressão mínimos	100 milhões	Número mínimo indicado na ficha.

Conexão de processo e materiais
Conexão de processo	G 1/4 rosca externa conforme DIN EN ISO 1179-2; rosca interna M5	Interface mecânica de processo indicada.
Torque de aperto	25...35 Nm	Faixa de torque especificada para a conexão.
Vedação da conexão de processo	FKM, DIN EN ISO 1179-2	Material e referência da vedação informados.
Materiais em contato com o fluido	1.4404 (aço inoxidável/316L), Al2O3 (cerâmica) e FKM	Materiais de contato declarados.
Materiais do corpo	1.4404 (aço inoxidável/316L), PBT+PC-GF30, PBT-GF20 e PC	Materiais listados na ficha.
Invólucro	Cilíndrico, giratório em 345°	Formato e possibilidade de orientação informados.
Dimensões	Ø 34 mm; comprimento 92,7 mm	Dimensões indicadas no catálogo.
Peso	264 g	Massa informada para o produto.

Display e operação
Display de valores de medição	Alfanumérico, 4 dígitos, vermelho/verde	Tipo e cores de exibição informados.
LEDs de unidade	3 LEDs verdes: bar, psi e MPa	Indicação de unidade no display.
LEDs de estado de chaveamento	2 LEDs amarelos	Indicação do estado das saídas de comutação.

Conformidade e outras informações
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; utilizável para fluidos do grupo 2; substâncias do grupo 1 sob encomenda	Condição indicada na ficha do produto.
Certificado UL	Número de aprovação UL J012	Identificação informada.
MTTF	138 anos	Valor declarado na ficha; não equivale a prazo de garantia.
Elemento de estrangulamento	Não disponível para instalação posterior	Limitação informada.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9; COM2, 38,4 kBaud.

• Modo SIO disponível.

• Sinais configuráveis de comutação e analógico: 4...20 mA ou 0...10 V, escala ajustável 1:5.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 18...30 V DC para SELV/PELV. Função elétrica PNP/NPN; classe de master port exigida A, ou B se o pino 2 não estiver conectado. Verificar pinagem e configuração no datasheet antes de ligar.

Processo Rosca externa G 1/4 conforme DIN EN ISO 1179-2, com rosca interna M5. Vedação da conexão de processo em FKM. A compatibilidade mecânica depende da rosca e da vedação da instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo com pressão relativa dentro de -1 a 10 bar e conexão G 1/4 externa	✓	A faixa e a conexão correspondem às especificações do sensor.
Medição de vácuo até -1000 mbar	✓	A ficha informa pressão relativa/vácuo e resistência contra vácuo de -1000 mbar.
Controlador com IO-Link compatível com revisão 1.1 e padrão SDCI IEC 61131-9	✓	A interface informada é IO-Link, revisão 1.1, padrão IEC 61131-9; considerar COM2 e a classe de master port especificada.
Entrada analógica configurada para 4...20 mA ou 0...10 V	✓	Ambos os sinais constam na ficha, com escala ajustável 1:5; verificar a configuração e os limites elétricos do sistema conectado.
Processo acima de 10 bar como faixa normal de medição	✗	A faixa de medição termina em 10 bar; a resistência à pressão não representa faixa de medição.
Instalação com rosca de processo diferente de G 1/4 externa, sem adaptador validado	✗	A conexão informada é G 1/4 externa; não há informação que confirme compatibilidade mecânica direta com outras roscas.

INSTALAÇÃO

Como instalar o Sensor eletrônico de pressão IFM PN2594 com display, -1 a 10 bar, IO-Link

Confirme que a faixa do processo, o tipo de pressão e a temperatura do fluido estão dentro das especificações do PN2594.
Verifique se a conexão do processo é G 1/4 externa e se a vedação e os materiais de contato são compatíveis com o fluido.
Instale o sensor na conexão prevista e aplique o torque especificado de 25...35 Nm, respeitando os requisitos da instalação.
Oriente o display conforme necessário; o invólucro pode ser girado em 345°.
Conecte o M12 codificação A de 4 contatos à alimentação de 18...30 V DC e ao circuito de saída ou master IO-Link, conferindo a pinagem no datasheet.
Configure o modo de saída, a escala analógica e os parâmetros necessários; confira a leitura e o estado das saídas após energizar.

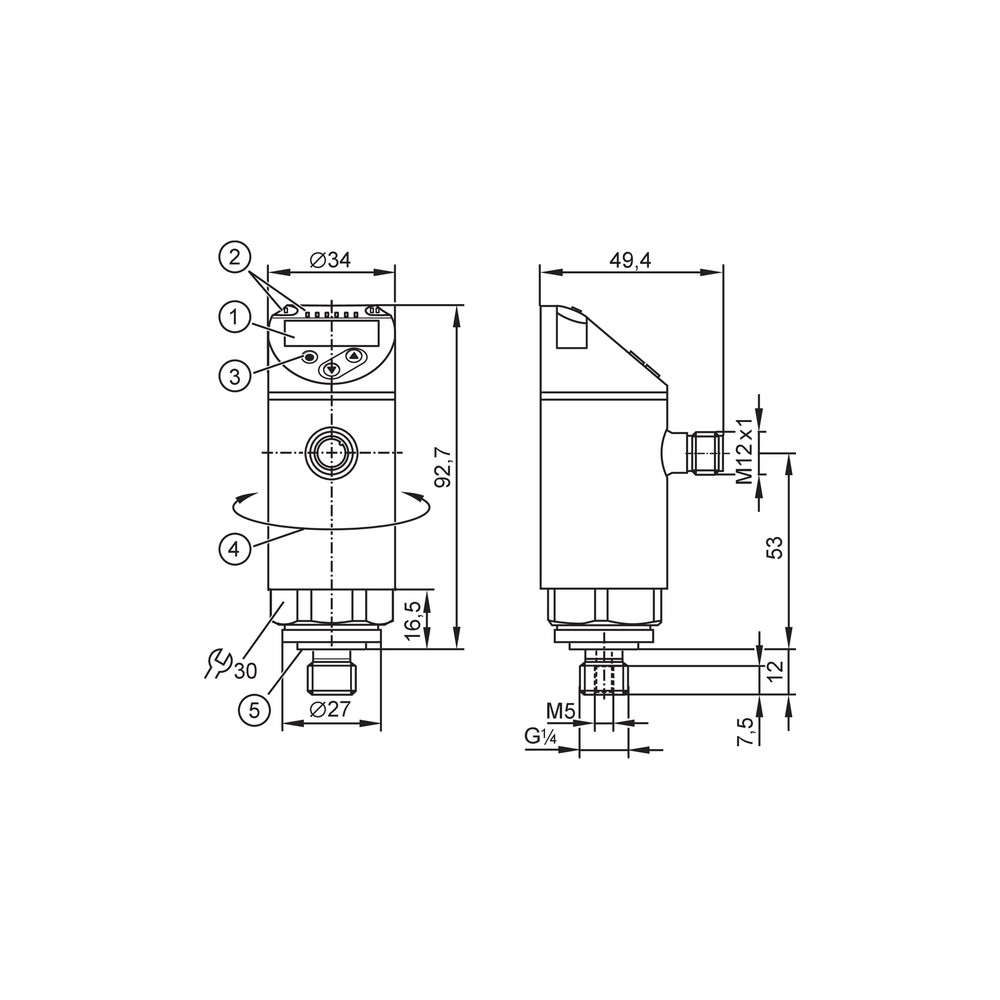

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não acende após a instalação.	Alimentação ausente ou fora da faixa especificada, conexão M12 incorreta ou polaridade invertida.	Meça a alimentação no conector e confirme 18...30 V DC, a ligação dos contatos e a pinagem no datasheet.
O controlador não recebe comunicação IO-Link.	Master ou porta incompatível, conexão/pinagem incorreta ou configuração de comunicação divergente.	Confirme revisão IO-Link 1.1, COM2 a 38,4 kBaud, padrão IEC 61131-9, classe de porta requerida e conexão M12.
A leitura de pressão não corresponde ao valor esperado.	Faixa ou tipo de pressão inadequados à aplicação, escala analógica configurada de forma diferente ou conexão de processo com vedação inadequada.	Compare o processo com a faixa -1...10 bar, confira a configuração da saída e inspecione a conexão e a vedação.
A saída de comutação não muda de estado no ponto esperado.	Ponto de ajuste, histerese, função de abertura/fechamento ou retardo programável configurados de modo incompatível com a aplicação.	Verifique os parâmetros de comutação, o estado indicado pelos LEDs e a ligação elétrica PNP/NPN conforme o datasheet.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica PN2594 em português (Datasheet) Desenho dimensional PN2594 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PN2594 e para que tipo de sistema serve?

É um sensor eletrônico de pressão com display para aplicações industriais com fluidos líquidos ou gasosos. Mede pressão relativa e vácuo e disponibiliza saídas de comutação, analógica e IO-Link.

Que conexão de processo e conexão elétrica esse sensor usa?

A conexão de processo é G 1/4 externa, com rosca interna M5. A conexão elétrica é M12 codificação A com 4 contatos; confirme também a pinagem no datasheet.

O que vem junto com o produto?

A ficha indica uma unidade por embalagem, mas não especifica acessórios inclusos. Acessórios não devem ser presumidos como parte do fornecimento.

Posso usar o PN2594 para medir pressões acima de 10 bar?

Não como faixa normal de medição: o intervalo especificado termina em 10 bar. Os valores de resistência à pressão e de pressão de ruptura são limites distintos, não faixas de medição.

Ele serve para fluidos com temperatura acima de 80 °C?

A ficha especifica temperatura do fluido de -25...80 °C. Não há suporte na ficha para afirmar operação com fluido acima desse limite.

O display apagou; o que devo verificar antes de trocar o sensor?

Verifique a alimentação de 18...30 V DC e a ligação do conector M12, incluindo a pinagem e a polaridade. A ficha também informa proteção contra inversão de polaridade, mas isso não substitui a verificação da instalação.

O valor enviado pelo sensor está incorreto; preciso substituir o produto?

Antes da substituição, confira se o processo está dentro da faixa de medição, se a saída selecionada está configurada corretamente e se a conexão de processo está vedada. Para integração IO-Link, valide também os parâmetros e a comunicação com o master.

Devo comprar o PN2594 ou procurar um sensor de outra faixa?

Escolha o PN2594 quando a faixa necessária for -1...10 bar e a conexão G 1/4 externa for adequada. Se o processo exigir medição fora desse intervalo, procure uma versão cuja faixa declarada cubra a aplicação.

Quando escolher IO-Link em vez da saída analógica?

Use IO-Link quando o sistema aceitar revisão 1.1 e o padrão SDCI IEC 61131-9, considerando COM2 e a classe de master port indicada. Se o controlador utilizar entrada analógica, a ficha oferece 4...20 mA ou 0...10 V, com escala ajustável 1:5.

Que cuidados devo tomar ao instalar o sensor?

Confirme a compatibilidade da rosca, da vedação e dos materiais com o fluido, e aplique o torque de 25...35 Nm indicado. Faça a ligação elétrica conforme o datasheet e verifique leitura, saída e comunicação após a energização.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital do sensor; a ficha informa revisão 1.1 e padrão SDCI IEC 61131-9. (Ref.: Interface de comunicação; Revisão IO-Link; SDCI-Padrão)

Turn down

Relação de escala considerada para especificações de desvio; a ficha apresenta valores com turn down 1:1. (Ref.: Desvio de histerese; Desvio de características)

BFSL

Referência utilizada na especificação do desvio de características do sensor. (Ref.: Desvio de características)

SIO

Modo de operação indicado para o sensor além da comunicação IO-Link. (Ref.: Modo SIO)

IP 65/IP 67

Graus de proteção declarados para o invólucro do sensor; a instalação deve respeitar as condições de conexão e vedação. (Ref.: Grau de proteção)

Ligações relacionadas com "PN2594 IFM - Sensor de Pressão com Display Aplicações Industriais -1 a 10 bar, IO-Link"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PN2594 IFM - Sensor de Pressão com Display Aplicações Industriais -1 a 10 bar, IO-Link"

Para avaliar, preencha:

Ligações relacionadas com
