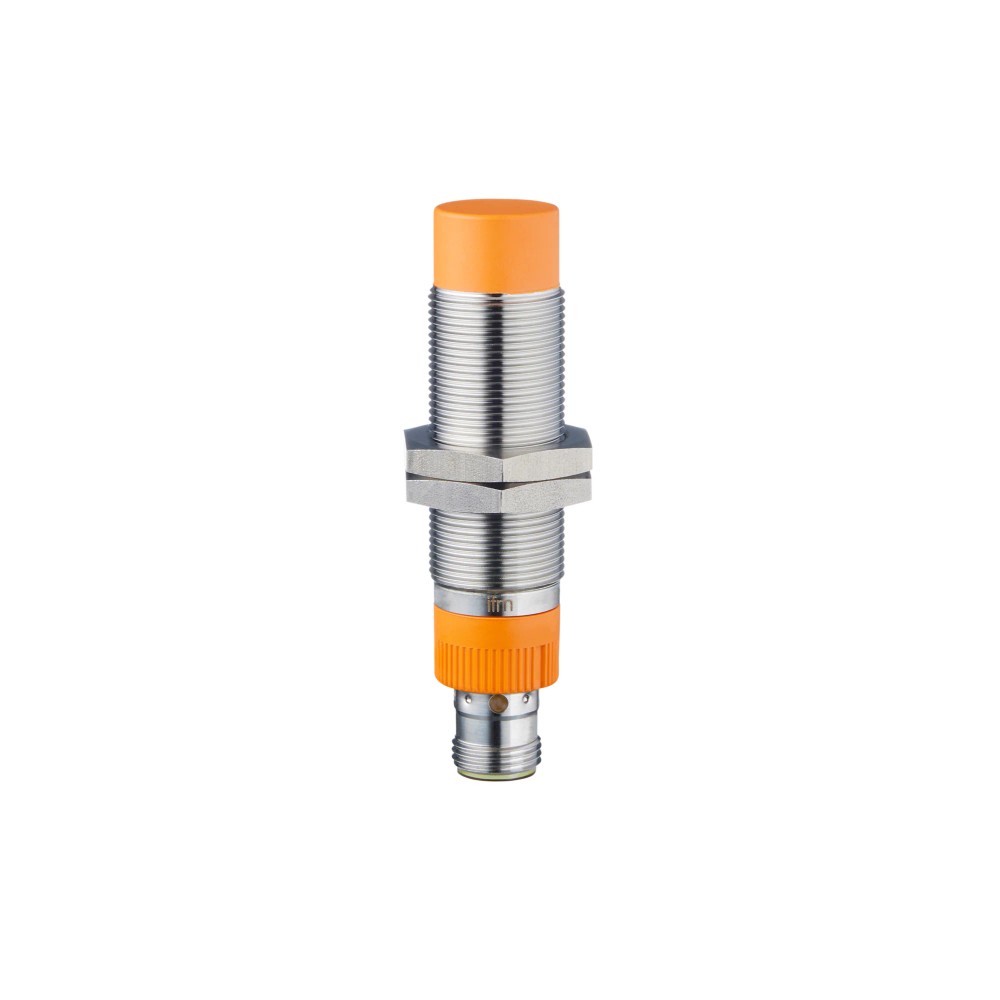

Imagem meramente ilustrativa

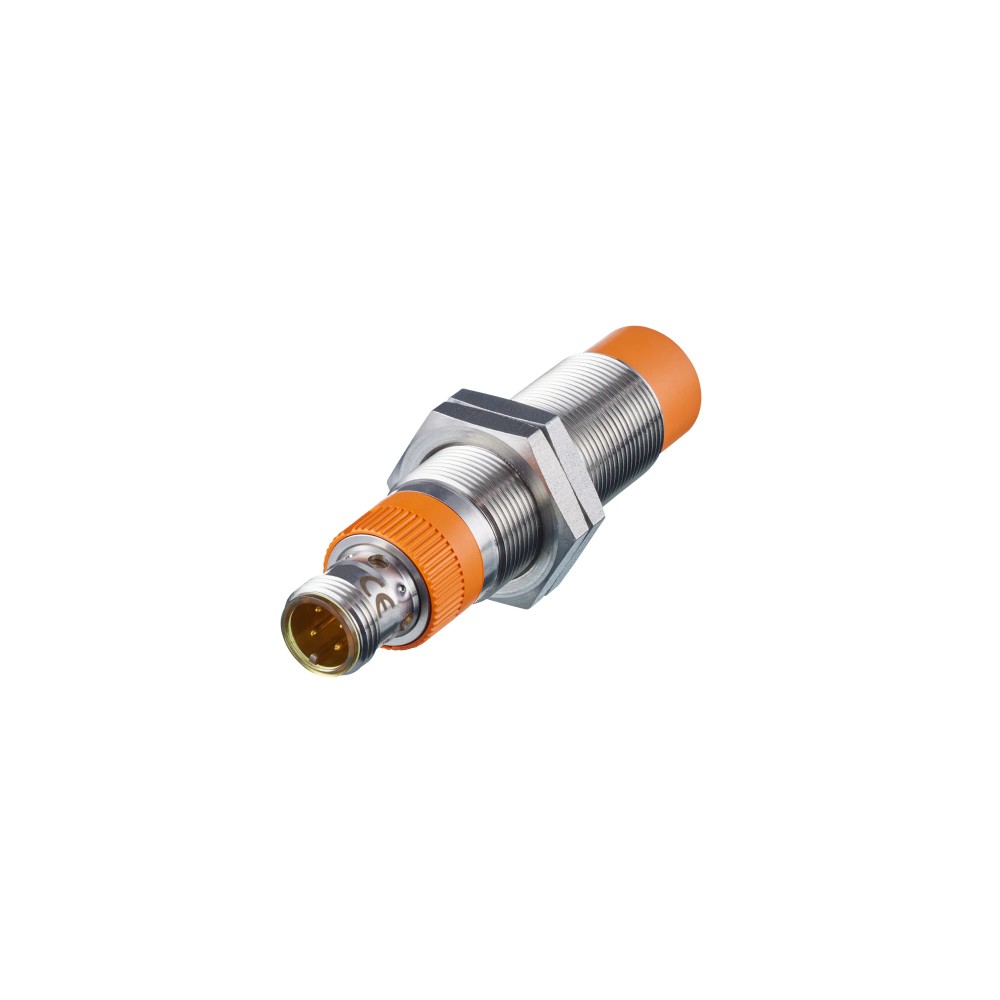

Imagem meramente ilustrativa

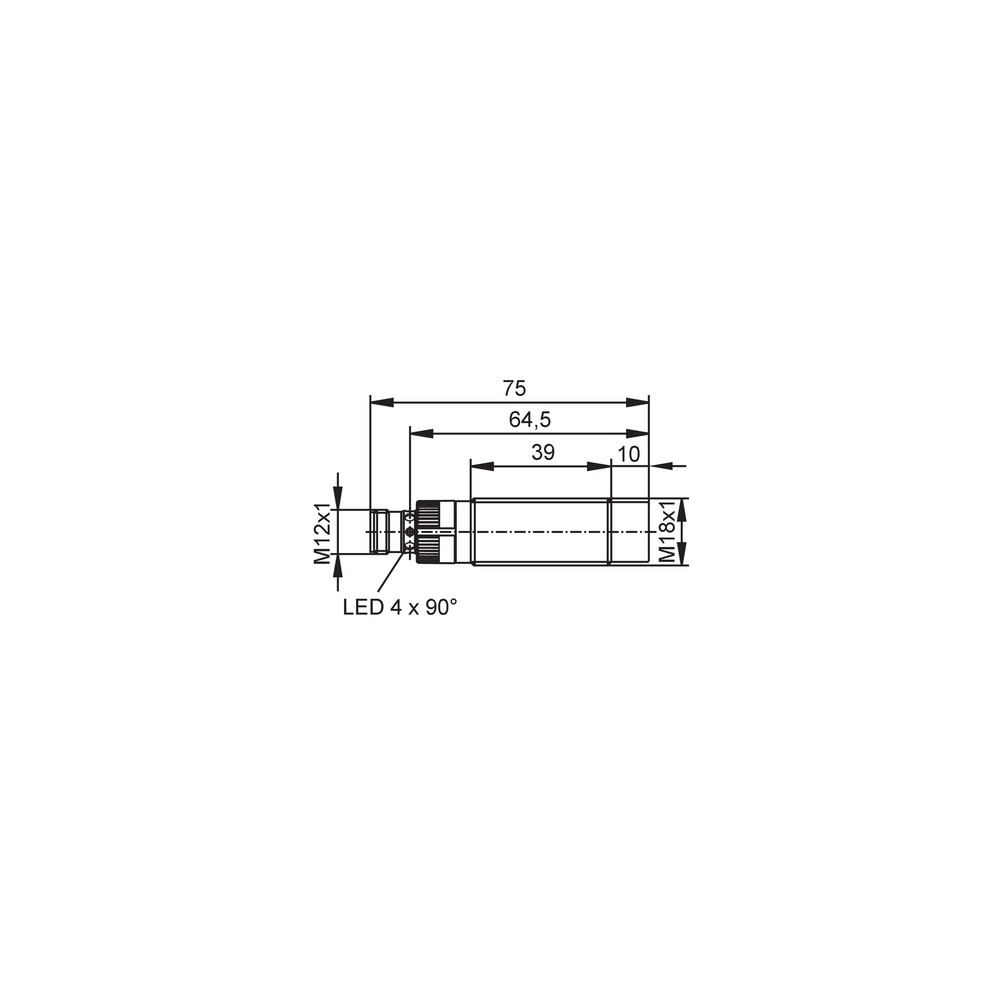

Imagem meramente ilustrativa

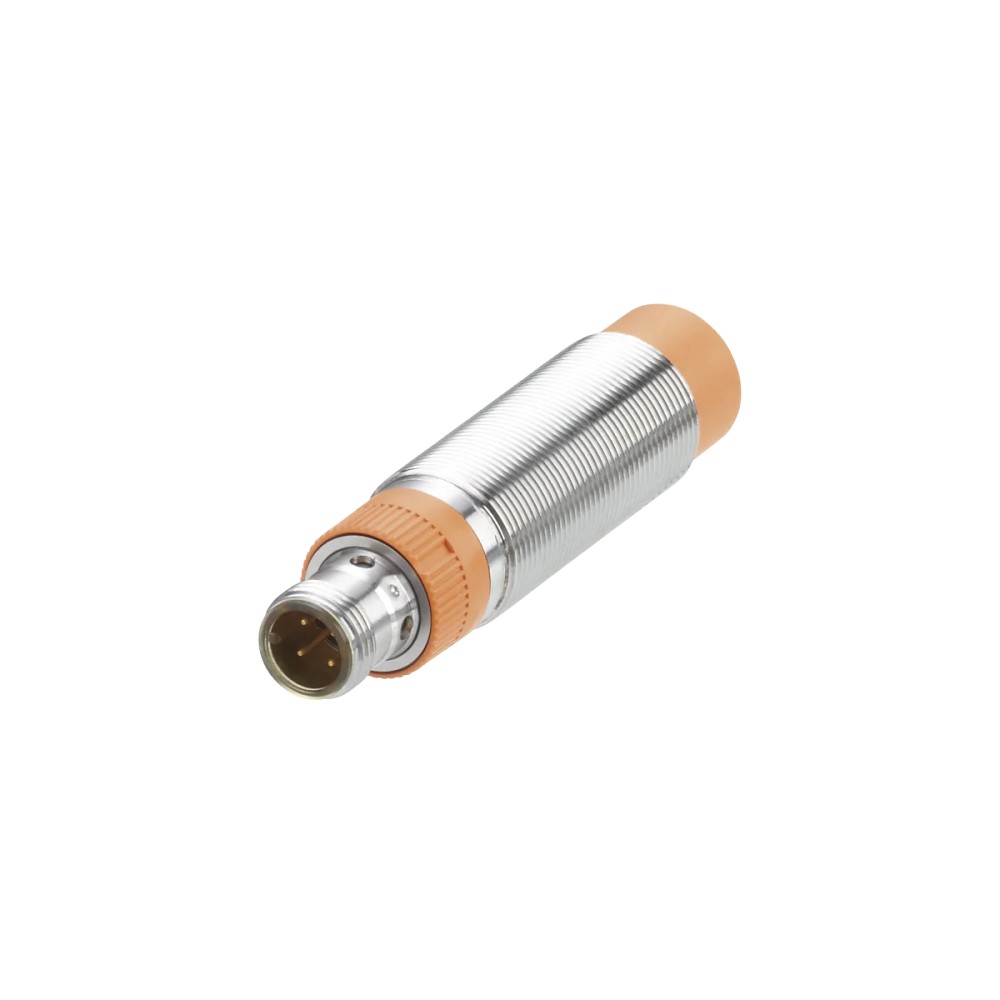

Imagem meramente ilustrativa
R$ 2.111,88
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: DI6004
- EAN: 4021179339612
- NCM do produto: 90291090
Destaques do Produto
Aplicação...mais
Saiba mais sobre: "DI6004 IFM - Unidade de Avaliação Compacta IFM Monitoramento de Velocidade M18 IO-Link PNP/NPN"
Destaques do Produto
Aplicação
Monitoramento da velocidade de rotação
Faixa de medição
1 a 32.000 Imp/min
Alcance de detecção
12 mm
Saída
PNP/NPN parametrizável
Interface
IO-Link e modo SIO
Alimentação
10 a 30 V DC
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o Unidade de avaliação compacta IFM DI6004 para monitoramento da velocidade de rotação, M18 x 1, IO-Link, PNP/NPN
A IFM DI6004 é uma unidade de avaliação compacta para monitorar velocidade de rotação e avaliar movimentos rotativos ou lineares em relação a valores-limite. Possui princípio de medição indutivo, alcance de detecção de 12 mm e faixa de medição de 1 a 32.000 impulsos por minuto. A saída PNP/NPN é parametrizável e o equipamento oferece interface IO-Link, além de modo SIO.
PRINCIPAIS ESPECIFICAÇÕES
| Código do produto | DI6004 |
| Aplicação | Monitoramento da velocidade de rotação |
| Princípio de medição | Indutivo |
| Faixa de medição | 1 a 32.000 Imp/min |
| Alcance de ajuste | 3 a 24.000 Imp/min |
| Alcance de detecção | 12 mm |
| Saída | PNP/NPN parametrizável; abertura/fechamento parametrizável |
| Comunicação | IO-Link; modo SIO |
| Alimentação | 10 a 30 V DC |
| Conexão e dimensões | Conector M12 A, 4 contatos; rosca M18 x 1; comprimento 75 mm |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento de velocidade de rotação com avaliação indutiva de impulsos, dentro das faixas de medição e ajuste especificadas.
- Aplicações de avaliação de movimentos rotativos ou lineares quanto a valor nominal excedido, conforme a descrição do produto.
- Instalações que utilizem interface IO-Link ou operação em modo SIO e alimentação de 10 a 30 V DC.
- Montagem não embutida, com distância de detecção nominal de 12 mm.
⚠ Considere outro se precisa de:
- Não selecionar para medir frequências fora da faixa de medição de 1 a 32.000 Imp/min ou para configurar valores fora do alcance de ajuste de 3 a 24.000 Imp/min.
- Não especificar para detecção quando a distância necessária exceder 12 mm.
- Não utilizar com tensão de alimentação fora de 10 a 30 V DC.
- A ficha não confirma compatibilidade com um motor, controlador ou material-alvo específico; verificar a aplicação e os fatores de correção informados pelo fabricante antes da seleção.
APLICAÇÕES E USO
- Aplicação declarada: avaliação de movimentos rotativos e lineares quanto a valor nominal excedido, usando a faixa de medição e os limites de detecção especificados.
- Possibilidade de uso em monitoramento de rotação com interface IO-Link ou modo SIO, desde que a instalação respeite a faixa de medição, o alcance de detecção, a alimentação e os limites das saídas; validar o arranjo do alvo no datasheet.
- Em ambientes com exposição a poeira ou água, considerar os graus IP listados e confirmar que as condições efetivas de montagem correspondem às condições de proteção aplicáveis.
- A ficha fornece fatores de correção para aço inoxidável, latão, alumínio e cobre; considerar o material do alvo na validação da distância de detecção. A ficha não detalha geometrias ou condições de instalação do alvo.
COMO ESCOLHER
Antes de comprar o Unidade de avaliação compacta IFM DI6004 para monitoramento da velocidade de rotação, M18 x 1, IO-Link, PNP/NPN, verifique estes pontos:
Escolha a DI6004 quando
A aplicação exigir avaliação compacta de velocidade por princípio indutivo, faixa de medição de 1 a 32.000 Imp/min, ajuste de 3 a 24.000 Imp/min e alcance de detecção de 12 mm, com saída PNP/NPN parametrizável e IO-Link.
Verifique outra especificação quando
A necessidade de medição, ajuste, distância de detecção ou alimentação estiver fora dos limites informados. A ficha não identifica um modelo alternativo; compare os requisitos da instalação com o datasheet da IFM antes de definir outro equipamento.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Fabricante | IFM / ifm electronic | Identificação informada para o produto. |
| Modelo e SKU | DI6004 | Código do produto. |
| GTIN | 4021179339612 | Identificador comercial informado. |
| Tipo de produto | Unidade de avaliação compacta para monitoramento da velocidade de rotação | Descrição do tipo e da aplicação. |
| Aplicação descrita | Avaliação de movimentos rotativos e lineares quanto a valor nominal excedido | Aplicação registrada no contexto do produto. |
| Princípio de medida | Indutivo | Princípio de medição informado. |
| Faixa de medição e detecção | ||
|---|---|---|
| Alcance de medição | 1 a 32.000 Imp/min | Faixa de medição declarada. |
| Alcance de ajuste | 3 a 24.000 Imp/min | Intervalo disponível para ajuste. |
| Alcance de detecção | 12 mm | Distância nominal informada; verificar as condições da aplicação. |
| Frequência máxima de amortecimento | 60.000 Imp/min | Limite informado para frequência de amortecimento; não confundir com a faixa de medição. |
| Fator de correção | Aço inoxidável: 0,7; latão: 0,5; alumínio: 0,5; cobre: 0,4 | Valores de correção associados ao material indicado. |
| Alimentação e consumo | ||
|---|---|---|
| Tensão de operação | 10 a 30 V DC | Faixa de alimentação especificada. |
| Consumo de corrente | < 15 mA | Consumo informado para o equipamento. |
| Classe de proteção elétrica | II | Classificação informada na ficha. |
| Proteção contra sobrecarga | Sim | Recurso de proteção indicado. |
| Proteção contra curto-circuitos | Sim | Recurso de proteção indicado. |
| Proteção contra inversão de polaridade | Sim | Recurso de proteção indicado. |
| Entradas, saídas e sinais | ||
|---|---|---|
| Função elétrica | PNP/NPN, parametrizável | Configuração elétrica selecionável conforme os dados do produto. |
| Saída de comutação | Abertura/fechamento, parametrizável | Função de saída configurável. |
| OUT1 | IO-Link/saída de comutação; corrente constante máxima de 250 mA | Função e limite de corrente informados para a saída. |
| OUT2 | Saída de impulso/saída de comutação; corrente constante máxima de 100 mA | Função e limite de corrente informados para a saída. |
| Queda de tensão máxima da saída DC | 2,5 V | Valor máximo informado para a saída de comutação DC. |
| Frequência de comutação DC | < 500 Hz | Limite de frequência de comutação informado. |
| Saída de impulso | Avaliação externa dos pulsos de amortecimento | A ficha indica avaliação externa dos pulsos. |
| Ajuste de fábrica | PNP; normalmente aberto; ponto de acionamento de 100 Imp/min; OUT2 como saída de impulso | Configuração de fábrica informada; pode diferir da configuração parametrizada. |
| Conexões e protocolo | ||
|---|---|---|
| Conexão elétrica | 1 x M12, codificação A, 4 contatos dourados | Tipo de conector e contatos informados. |
| Atribuição dos pinos | 1: L+; 2: OUT2 saída de impulso/saída de comutação; 3: L−; 4: OUT1 IO-Link/saída de comutação | Pinagem indicada na ficha. |
| Interface de comunicação | IO-Link | Interface de comunicação do equipamento. |
| Modo SIO | Sim | Operação sem comunicação IO-Link indicada como disponível. |
| Revisão IO-Link | 1.1 | Revisão informada. |
| Padrão SDCI | IEC 61131-9 | Padrão indicado para a interface. |
| Perfil IO-Link | Smart Sensor - SSP 4.2.1 Measuring and Switching Sensor, high resolution, 1 channel; Common - I&D Identification and Diagnosis; Function Locator; Function ProductURI | Perfis e funções informados. |
| DeviceID | 1444 no modo default | Identificador informado para o modo padrão. |
| Classe de master port exigida | A | Requisito de porta do master IO-Link. |
| Funções IO-Link acíclicas | Ativador de contador de ciclos; contador de horas de operação; temperatura interna; indicação específica da aplicação | Funções acíclicas informadas. |
| Tempo mínimo do ciclo do processo | 3,7 ms | Valor mínimo informado para o ciclo do processo. |
| Precisão, histerese e desvios | ||
|---|---|---|
| Repetibilidade IO-Link | 1% do valor da faixa de medição final | Referência de repetibilidade declarada. |
| Histerese (% de Sp) | 10 a 30 | Faixa informada na ficha. |
| Histerese (% de Sr) | 10 | Valor informado na ficha. |
| Derivação de temperatura | ±10% do valor da faixa de medição final | Desvio informado em relação ao valor da faixa final. |
| Temporização e parametrização | ||
|---|---|---|
| Retardo de partida | 0 a 15 s, em passos de 1 s; padrão de 10 s | Intervalo e configuração padrão informados. |
| Displays e elementos de operação | ||
|---|---|---|
| Display em operação | 4 LEDs verdes | Indicação de operação informada. |
| Display de mensagem de erro | 4 LEDs vermelhos | Indicação de erro informada. |
| Display da saída de comutação | 4 LEDs amarelos | Indicação de estado da saída informada. |
| Condições ambientais e proteção | ||
|---|---|---|
| Temperatura ambiente | −25 a 85 °C | Faixa operacional informada. |
| Grau de proteção | IP65, IP66, IP67, IP68, IP69K | Graus de proteção listados na ficha; aplicar conforme condições de instalação e especificação do fabricante. |
| Certificação UL informada | Ta −25 a 70 °C; enclosure Type 1; Limited Voltage/Current; aprovação UL A041; arquivo UL E174191 | Condições e identificadores UL registrados na ficha. |
| EMC | EN 61000-4-2 ESD: 4 kV CD/8 kV AD; EN 61000-4-3 HF irradiado: 10 V/m; EN 61000-4-4 Burst: 2 kV; EN 61000-4-6 AF com fio: 10 V; EN 55011 classe B | Normas e níveis de ensaio EMC informados. |
| Resistência a choque | EN 60068-2-27 Ea: 100 g, 11 ms, meio seno; 3 choques por direção nos 3 eixos | Condição de ensaio declarada. |
| Resistência duradoura ao choque | EN 60068-2-27: 40 g, 6 ms; 4.000 choques por direção nos 3 eixos | Condição de ensaio declarada. |
| Estabilidade de vibração | EN 60068-2-6 Fc: 20 g, 10 a 3.000 Hz; 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos | Condição de ensaio declarada. |
| Alteração rápida da temperatura | EN 60068-2-14 Na: TA −25 °C; TB 80 °C; t1 30 min; t2 <10 s; 50 ciclos | Condição de ensaio declarada. |
| Teste de névoa salina | EN 60068-2-52 Kb, severidade 5, 4 ciclos de teste | Condição de ensaio declarada. |
| Dados mecânicos e materiais | ||
|---|---|---|
| Designação da rosca | M18 x 1 | Conexão mecânica roscada. |
| Comprimento | 75 mm | Dimensão informada. |
| Montagem | Não embutido | Tipo de montagem informado. |
| Torque máximo de aperto | 35 Nm | Limite de aperto informado. |
| Materiais | Invólucro e porcas de fixação em aço inoxidável 1.4404/316L; face ativa em PBT; janela dos LEDs em PEI | Materiais dos componentes indicados. |
| Peso | 52,8 g | Massa informada para o produto. |
| MTTF | 467 anos | Valor MTTF informado; não equivale a período de garantia. |
| Material incluído | 2 porcas de fixação | Acessório listado como incluído. |
| Unidades por embalagem | 1 peça | Quantidade informada por embalagem. |
COMPATIBILIDADE
Comunicação
• IO-Link, revisão 1.1; perfil Smart Sensor SSP 4.2.1 Measuring and Switching Sensor, high resolution, 1 channel.
• Modo SIO disponível.
• Padrão SDCI: IEC 61131-9.
• DeviceID informado para modo default: 1444.
• Classe de master port exigida: A.
Conexões
Elétrica
Conexão elétrica por 1 conector M12, codificação A, 4 contatos dourados. Alimentação de 10 a 30 V DC. Pinagem: 1 = L+; 2 = OUT2, saída de impulso/saída de comutação; 3 = L−; 4 = OUT1, IO-Link/saída de comutação. Saídas PNP/NPN parametrizáveis.
Processo
Conexão mecânica roscada M18 x 1, comprimento de 75 mm; montagem não embutida. Alcance de detecção informado: 12 mm. Torque máximo de aperto: 35 Nm.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Instalação com master IO-Link de classe A, interface IO-Link e dispositivo configurado conforme os dados de identificação informados. | ✓ | A ficha informa IO-Link, revisão 1.1, classe de master port A e DeviceID 1444 no modo default. |
| Instalação sem comunicação IO-Link, usando o modo SIO. | ✓ | O modo SIO está indicado como disponível; a saída de comutação é parametrizável. |
| Circuito alimentado entre 10 e 30 V DC, com carga respeitando os limites das saídas. | ✓ | A tensão operacional é de 10 a 30 V DC; corrente constante máxima informada de 250 mA em OUT1 e 100 mA em OUT2. |
| Necessidade de detecção a uma distância superior a 12 mm. | ✗ | O alcance de detecção especificado é 12 mm; a ficha não sustenta uso além desse valor. |
| Aplicação que exige faixa de medição abaixo de 1 ou acima de 32.000 Imp/min. | ✗ | A faixa de medição informada é de 1 a 32.000 Imp/min. |
| Montagem embutida. | ✗ | A característica de montagem informada é não embutido. |
INSTALAÇÃO
Como instalar o Unidade de avaliação compacta IFM DI6004 para monitoramento da velocidade de rotação, M18 x 1, IO-Link, PNP/NPN
- Confirme que os requisitos de medição e ajuste estão dentro das faixas especificadas e que a distância de detecção necessária não excede 12 mm.
- Verifique que a alimentação disponível está entre 10 e 30 V DC e que o master IO-Link, se utilizado, possui porta classe A.
- Instale o equipamento na conexão roscada M18 x 1, respeitando a montagem não embutida indicada.
- Aperte a fixação sem exceder o torque máximo de 35 Nm.
- Conecte o M12 A de 4 contatos conforme a pinagem: 1 L+, 2 OUT2, 3 L− e 4 OUT1.
- Configure PNP/NPN, abertura/fechamento, ponto de acionamento e funções de OUT2 conforme a aplicação; confirme a indicação dos LEDs e o sinal de saída durante a validação.
ACESSÓRIOS
- 2 porcas de fixação
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Não há indicação de operação ou o equipamento não responde. | Alimentação ausente, polaridade invertida ou tensão fora da faixa de operação. | Meça a alimentação no conector M12 e confira L+ no pino 1 e L− no pino 3, verificando a faixa de 10 a 30 V DC. |
| O sinal de velocidade não corresponde ao valor esperado. | Alcance de detecção inadequado, material do alvo sujeito a fator de correção ou configuração de ponto de acionamento incompatível com a aplicação. | Confira a distância do alvo, o material e seu fator de correção; depois compare a configuração com as faixas de medição e ajuste especificadas. |
| O controlador não estabelece comunicação IO-Link. | Porta do master incompatível com a classe exigida, pinagem incorreta ou configuração de comunicação divergente. | Confirme master com porta classe A, revisão IO-Link 1.1, DeviceID default 1444 e ligação dos pinos 1 a 4 conforme a pinagem. |
| A carga não comuta ou a saída apresenta comportamento inesperado. | Tipo PNP/NPN ou função de saída configurados de forma incompatível, ligação incorreta ou carga acima do limite da saída. | Verifique a parametrização, a pinagem e a corrente da carga; compare com os limites de 250 mA para OUT1 e 100 mA para OUT2. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é a IFM DI6004 e para quem ela serve?
É uma unidade de avaliação compacta para monitoramento da velocidade de rotação e avaliação de movimentos rotativos ou lineares quanto a valor nominal excedido. Atende aplicações compatíveis com medição indutiva, saída parametrizável e IO-Link ou modo SIO.
Quais são a faixa de medição e o alcance de detecção?
A faixa de medição é de 1 a 32.000 Imp/min, e o alcance de detecção informado é de 12 mm. O alcance de ajuste é de 3 a 24.000 Imp/min.
O produto acompanha cabo ou conector M12?
A ficha informa conexão elétrica M12 e inclui duas porcas de fixação. Não lista cabo como item incluído.
Posso usar a DI6004 em uma montagem embutida?
Não conforme a característica de montagem informada: o equipamento é indicado como não embutido. A ficha não fornece outras configurações de montagem.
Ela funciona com alimentação de 24 V DC?
Sim, 24 V DC está dentro da faixa de operação especificada, de 10 a 30 V DC. Confirme também a pinagem e os limites de corrente da saída usada.
O que verificar se o equipamento não comunica por IO-Link?
Confira se o master usa porta classe A, se a configuração considera IO-Link 1.1 e DeviceID default 1444 e se a ligação dos quatro pinos está correta. Se a aplicação não exigir IO-Link, a ficha também informa modo SIO.
O que verificar quando a velocidade indicada não parece correta?
Antes de substituir o equipamento, confira a distância e o material do alvo, os fatores de correção informados e o ponto de acionamento configurado. Verifique também se a frequência está dentro da faixa de medição.
Devo comprar uma unidade ou um kit?
A ficha informa embalagem com uma peça e inclui duas porcas de fixação. Não há kit adicional listado; confirme separadamente os componentes de instalação que sua aplicação exigir.
Quando escolher a DI6004 em vez de outro tipo de sensor?
Escolha-a quando precisar de avaliação indutiva de velocidade dentro das faixas e condições especificadas, com saída PNP/NPN parametrizável e IO-Link ou modo SIO. Se a distância, a faixa de medição ou a alimentação exigidas excederem os dados da ficha, compare os requisitos com outro produto.
Como devo ligar o conector durante a instalação?
Use a pinagem informada: pino 1 L+, pino 2 OUT2, pino 3 L− e pino 4 OUT1. Respeite a faixa de alimentação e consulte o datasheet do fabricante para o esquema de ligação completo.
GLOSSÁRIO TÉCNICO
Imp/min
Impulsos por minuto; unidade usada para expressar a faixa de medição e de ajuste do equipamento.
IO-Link
Interface de comunicação indicada para parametrização e troca de dados com um master compatível. (Ref.: revisão 1.1; IEC 61131-9)
Modo SIO
Modo de operação indicado para uso sem comunicação IO-Link.
PNP/NPN
Tipos de configuração elétrica da saída de comutação, parametrizáveis neste produto.
Alcance de detecção
Distância de detecção declarada para a aplicação, sujeita às condições de montagem e aos fatores de correção de material. (Ref.: 12 mm; fatores de correção informados para aço inoxidável, latão, alumínio e cobre)
Ligações relacionadas com "DI6004 IFM - Unidade de Avaliação Compacta IFM Monitoramento de Velocidade M18 IO-Link PNP/NPN"
Comentáriosmais
Gostaríamos de saber a sua opinião sobre: "DI6004 IFM - Unidade de Avaliação Compacta IFM Monitoramento de Velocidade M18 IO-Link PNP/NPN"
Para avaliar, preencha:
Sua última visita
