Sensor de Pressão IFM PN2515 com Display IO-Link

Pré-visualizar: PN2515 IFM - Sensor de Pressão IFM Monitoramento Industrial -1 a 6 bar, IO-Link, Display

PN2515 IFM - Sensor de Pressão IFM Monitoramento Industrial -1 a 6 bar, IO-Link, Display

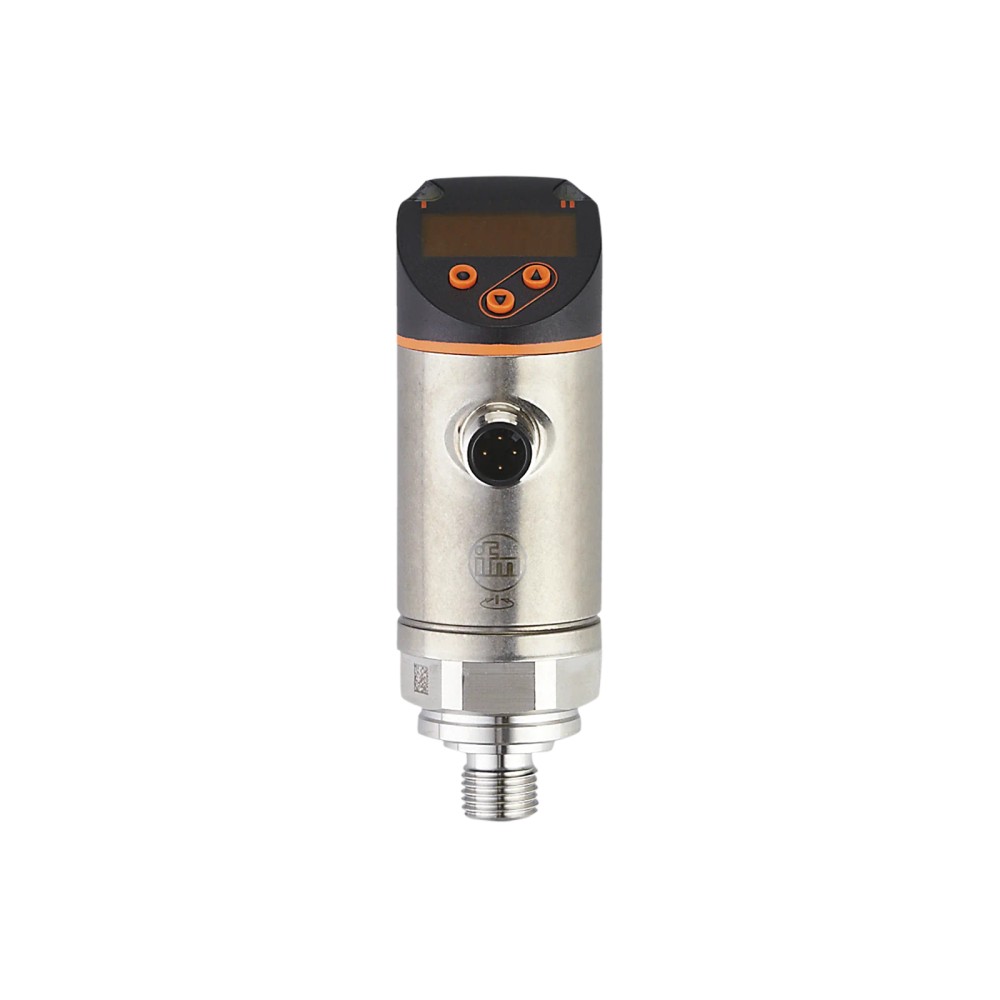

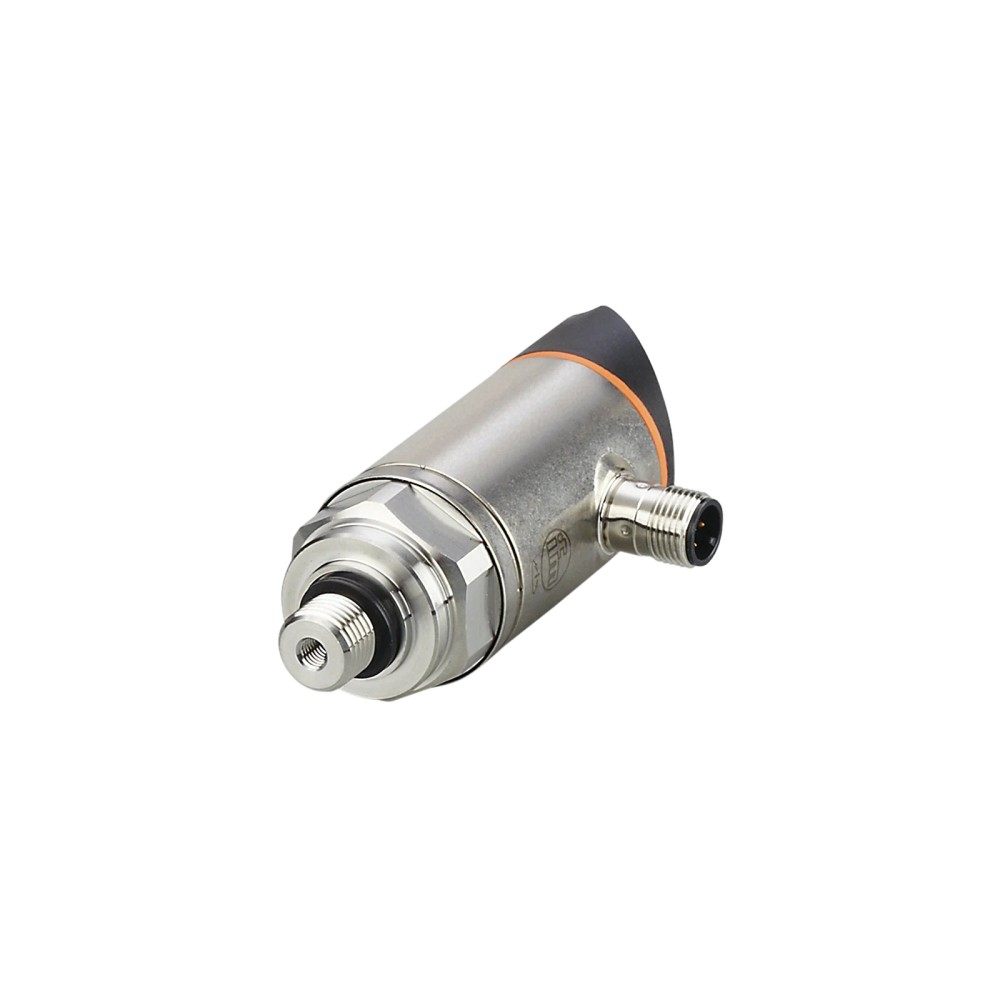

Imagem meramente ilustrativa

R$ 4.998,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN2515
EAN: 4021179322676
NCM do produto: 90262090

Destaques do Produto Faixa de pressão -1 a...mais

Fechar menu

Saiba mais sobre: "PN2515 IFM - Sensor de Pressão IFM Monitoramento Industrial -1 a 6 bar, IO-Link, Display"

Destaques do Produto

Faixa de pressão

-1 a 6 bar

Interface

IO-Link, revisão 1.1

Conexão de processo

G 1/4 externa

Saída analógica

4...20 mA ou 0...10 V; escala ajustável 1:5

Alimentação

18...30 V DC, SELV/PELV

Temperatura de operação

-25 a 80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão eletrônico IFM PN2515, -1 a 6 bar, display e IO-Link

O IFM PN2515 é um sensor eletrônico para monitorar pressão relativa e vácuo em aplicações industriais com fluidos líquidos ou gasosos. Mede de -1 a 6 bar e oferece display, saídas de comutação e analógica, além de comunicação IO-Link. Sua conexão de processo é G 1/4 externa, e a temperatura de operação informada é de -25 a 80 °C.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PN2515
Faixa de medição	-1 a 6 bar; -14,5 a 87 psi; -100 a 600 kPa
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1/4 externa; rosca interna M5
Saídas	Comutação, analógica e IO-Link
Sinais analógicos	4...20 mA ou 0...10 V, escala ajustável 1:5
Temperatura de operação	-25 a 80 °C
Proteção	IP 65; IP 67
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Display	Exibição alfanumérica de 4 dígitos, vermelho/verde

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento industrial de pressão relativa ou vácuo em fluidos líquidos e gasosos, dentro da faixa de medição e temperatura especificadas.
Instalações que utilizem processo G 1/4 externa e alimentação de 18...30 V DC SELV/PELV.
Sistemas que necessitem de saída de comutação, sinal analógico selecionável entre corrente e tensão, ou comunicação IO-Link.

⚠ Considere outro se precisa de:

Aplicações cuja pressão de operação exceda a faixa de medição de -1 a 6 bar; a resistência à pressão indicada é 40 bar e não amplia a faixa mensurável.
Instalações com temperatura de processo fora de -25 a 80 °C.
Montagem em conexão de processo diferente de G 1/4 externa sem adaptação mecânica validada para a instalação.

APLICAÇÕES E USO

Uso comprovado: monitoramento industrial de fluidos líquidos e gasosos, conforme descrição do catálogo, respeitando faixa de -1 a 6 bar e temperatura do fluido de -25 a 80 °C.
Possibilidade de integração: leitura via IO-Link em sistema com master compatível com revisão 1.1 e COM2; validar configuração da porta e conexão elétrica no datasheet.
Possibilidade de uso: transmissão de pressão por saída analógica 4...20 mA ou 0...10 V, com escala ajustável 1:5; confirmar qual modo está configurado para a aplicação.
Limitação: a resistência à pressão de 40 bar não deve ser interpretada como faixa de medição; para operação de medição, considerar o alcance de -1 a 6 bar.

COMO ESCOLHER

Antes de comprar o Sensor de pressão eletrônico IFM PN2515, -1 a 6 bar, display e IO-Link, verifique estes pontos:

Escolha o PN2515 quando

A faixa necessária estiver entre -1 e 6 bar, houver compatibilidade mecânica com G 1/4 externa e forem úteis o display, as saídas de comutação/analógica ou IO-Link.

Busque outra faixa de medição quando

O processo exigir medir pressão fora de -1 a 6 bar. A resistência à pressão de 40 bar é um limite de resistência, não uma faixa de medição.

Verifique a conexão antes da compra

Confirme que a conexão do processo requerida é G 1/4 externa, conforme DIN EN ISO 1179-2; a ficha também informa rosca interna M5.

Verifique a interface elétrica

Confirme alimentação de 18...30 V DC e que o controlador aceite o sinal escolhido ou IO-Link. Para IO-Link, a ficha informa revisão 1.1 e classe de master port A; B se o pino 2 não estiver conectado.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PN2515	Código do produto.
Tipo de produto	Sensor eletrônico de pressão com display	Tipo informado na ficha do anúncio.
Aplicação	Aplicações industriais	Descrição do produto.
Meio de processo	Fluidos líquidos e gasosos	Aplicação indicada no catálogo.
Perfil	Smart Sensor - SSP 3.1 Measuring Sensor / Common - I&D Identification and Diagnosis	Perfil indicado nos dados do produto.
Identificação do fabricante	IFM; part number PN2515; GTIN 4021179322676	Identificadores comerciais informados.

Faixa de medição e pressão
Alcance de medição	-1...6 bar / -14,5...87 psi / -100...600 kPa	Faixa nominal de medição.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão especificados.
Resistência à pressão	40 bar / 600 psi / 4000 kPa	Valor de resistência informado; não representa faixa de medição.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Limite de resistência a vácuo informado.
Pressão mínima de ruptura	100 bar / 1500 psi / 10000 kPa	Valor de pressão de ruptura informado pelo fabricante.
Ciclos de pressão mínimos	100 milhões	Número mínimo indicado nos dados do produto.

Dados elétricos
Tensão de operação	18...30 V DC	Alimentação para SELV/PELV.
Consumo de corrente	< 35 mA	Valor informado na ficha.
Classe de proteção elétrica	III	Classe especificada.
Função elétrica	PNP/NPN	Função elétrica indicada.
Proteção contra inversão de polaridade	Sim	Recurso informado na ficha.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Condição de ensaio indicada.
EMC	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas de compatibilidade eletromagnética indicadas.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Condição especificada para resistência a choques.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10...2000 Hz)	Condição especificada para resistência a vibrações.

Entradas e saídas
Quantidade de saídas digitais	2	Quantidade especificada.
Quantidade de saídas analógicas	1	Quantidade especificada.
Saída OUT1	Saída de comutação / IO-Link	Função indicada na ficha.
Saída OUT2	Saída de comutação / saída analógica	Função indicada na ficha.
Sinais de saída	Sinal de comutação, sinal analógico e IO-Link; configuráveis	Funções de saída informadas.
Saída de corrente	4...20 mA, escala ajustável 1:5	Saída analógica configurável.
Saída de tensão	0...10 V, escala ajustável 1:5	Saída analógica configurável.
Frequência de comutação DC	< 500 Hz	Limite informado para comutação DC.
Corrente da saída analógica	4...20 mA	Faixa informada, com escala ajustável 1:5.
Tensão da saída analógica	0...10 V	Faixa informada, com escala ajustável 1:5.

Precisão e desvios
Precisão do ponto de comutação	< ±1%	Precisão indicada com variação da curva característica com DNVGL.
Estabilidade ao longo do tempo	< ±0,05% de duração	Indicação para turn down 1:1, por 6 meses.
Coeficiente de temperatura da amplitude	< ±0,2% de duração / 10 K	Condição indicada para -0...80 °C.
Coeficiente de temperatura do ponto zero	< ±0,2% de duração / 10 K	Condição indicada para -0...80 °C.

Tempos de reação e ajustes
Tempo de resposta	< 1,5 ms	Tempo de resposta informado.
Tempo de subida máximo da saída analógica	3 ms	Valor máximo indicado.
Retardo de prontidão	0,3 s	Tempo indicado até o estado pronto.
Tempo mínimo do ciclo do processo	3 ms	Valor mínimo informado.
Retardo programável dS/dR	0...50 s	Faixa de ajuste indicada.
Amortecimento da saída analógica dAA	0...4 s	Faixa de ajuste indicada.
Amortecimento do valor de processo dAP	0...4 s	Faixa de ajuste indicada.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital indicada.
Revisão IO-Link	1.1	Revisão especificada.
Padrão SDCI	IEC 61131-9	Padrão indicado.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e modo indicados.
Dados de processo IO-Link	Pressão: 16 bits; estado do dispositivo: 4 bits; informação de comutação binária: 2 bits	Estrutura dos dados de processo.
Resolução IO-Link de pressão	0,002 bar	Resolução indicada para o dado de pressão.
Classe de master port exigida	A; classe B se o pino 2 não estiver conectado	Condição de porta informada.
Modo de operação default	1203	Identificador informado nos dados do produto.
Função IO-Link acíclica	Indicação específica da aplicação	Função descrita na ficha.
Watchdog integrado	Sim	Recurso informado.

Conexões e montagem
Conexão de processo	G 1/4 rosca externa (DIN EN ISO 1179-2); rosca interna M5	Especificação mecânica da conexão.
Vedação da conexão de processo	FKM (DIN EN ISO 1179-2)	Material e referência indicados.
Torque recomendado	25...35 Nm	Depende de lubrificação, vedação e nível de pressão.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector especificado.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores indicada nos dados.
Elemento de estrangulamento	Não disponível para instalação posterior	Condição indicada na ficha.

Condições ambientais
Temperatura de operação	-25...80 °C	Faixa ambiente de operação indicada.
Temperatura do fluido	-25...80 °C	Faixa especificada para o fluido.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento indicada.
Grau de proteção	IP 65; IP 67	Graus de proteção informados.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição de aplicação indicada nos dados do fabricante.

Dados mecânicos e materiais
Invólucro	Cilíndrico	Formato indicado.
Dimensões	Ø 34 mm; comprimento 92,7 mm	Dimensões informadas.
Peso	272,5 g	Massa indicada no dataset.
Materiais do produto	1.4404 (aço inoxidável/316L); PBT+PC-GF30; PBT-GF20; PC	Materiais informados para o produto.
Materiais em contato com o fluido	1.4404 (aço inoxidável/316L); Al2O3 (cerâmica); FKM	Materiais especificados para contato com o fluido.
Contatos	Banhados a ouro	Característica indicada na ficha.

Display e operação
Display de medição	Exibição alfanumérica, vermelho/verde, 4 dígitos	Característica de visualização indicada.
Unidades do display	bar, psi, MPa	Unidades indicadas.
Indicadores de estado de comutação	2 x LED amarelo	Indicadores informados.
Ajustes de parâmetros	Histerese/janela; abertura/fechamento; atraso de comutação/desligamento; amortecimento; unidade do display; saída de corrente/tensão	Possibilidades de ajuste listadas na ficha.

Dados de confiabilidade e conformidade
MTTF	167 anos	Valor indicado nos dados do produto; não equivale a garantia.
Certificação UL, número de arquivo	E174189	Identificador informado.
Certificação UL, número de aprovação	J012	Identificador informado.

COMPATIBILIDADE

Comunicação

• IO-Link revisão 1.1, padrão SDCI IEC 61131-9; transmissão COM2 (38,4 kBaud).

• Dados de processo IO-Link: pressão de 16 bits, estado do dispositivo de 4 bits e informação binária de comutação de 2 bits.

• Sinais de saída configuráveis: comutação, analógico, IO-Link; saídas analógicas 4...20 mA ou 0...10 V, com escala ajustável 1:5.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 18...30 V DC para SELV/PELV. Consumo de corrente < 35 mA. Função elétrica PNP/NPN. A ficha indica master port IO-Link classe A; classe B se o pino 2 não estiver conectado. Confirmar atribuição dos pinos no datasheet antes da ligação.

Processo G 1/4 rosca externa conforme DIN EN ISO 1179-2; rosca interna M5 informada na ficha. Vedação da conexão de processo em FKM. Torque recomendado de 25...35 Nm, dependente de lubrificação, vedação e nível de pressão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo com pressão relativa ou vácuo dentro da faixa -1 a 6 bar e temperatura do fluido de -25 a 80 °C.	✓	Os tipos de pressão, a faixa de medição e a temperatura do fluido estão especificados para o produto.
Montagem em conexão G 1/4 externa compatível com DIN EN ISO 1179-2.	✓	Essa é a conexão de processo indicada na ficha.
Integração a master IO-Link compatível com revisão 1.1 e comunicação COM2.	✓	A ficha especifica IO-Link 1.1 e COM2 (38,4 kBaud); verificar a classe de porta e a ligação do pino 2.
Medição de pressão acima de 6 bar como faixa normal de medição.	✗	A faixa de medição termina em 6 bar. A resistência à pressão de 40 bar não é uma faixa de medição.
Processo com temperatura do fluido fora de -25 a 80 °C.	✗	A temperatura de fluido especificada é de -25 a 80 °C.
Instalação que demande conexão de processo diferente sem adaptador validado.	✗	A conexão indicada é G 1/4 externa; a ficha não comprova compatibilidade mecânica direta com outras roscas.

INSTALAÇÃO

Como instalar o Sensor de pressão eletrônico IFM PN2515, -1 a 6 bar, display e IO-Link

Confirme que a faixa requerida pelo processo está dentro de -1 a 6 bar e que a temperatura do fluido está entre -25 e 80 °C.
Verifique a compatibilidade da conexão mecânica G 1/4 externa conforme DIN EN ISO 1179-2 e a condição da vedação FKM.
Instale o sensor na conexão de processo sem exceder o torque recomendado de 25...35 Nm; considere que o valor depende de lubrificação, vedação e nível de pressão.
Conecte o conector M12 codificação A de 4 contatos e confirme a alimentação de 18...30 V DC SELV/PELV e a atribuição dos pinos no datasheet.
Selecione e ligue a função de saída necessária — comutação, corrente, tensão ou IO-Link — verificando a compatibilidade da entrada do controlador e a configuração dos pinos.
Após energizar, confirme a indicação no display e valide a leitura, o estado de comutação ou a comunicação IO-Link no sistema.

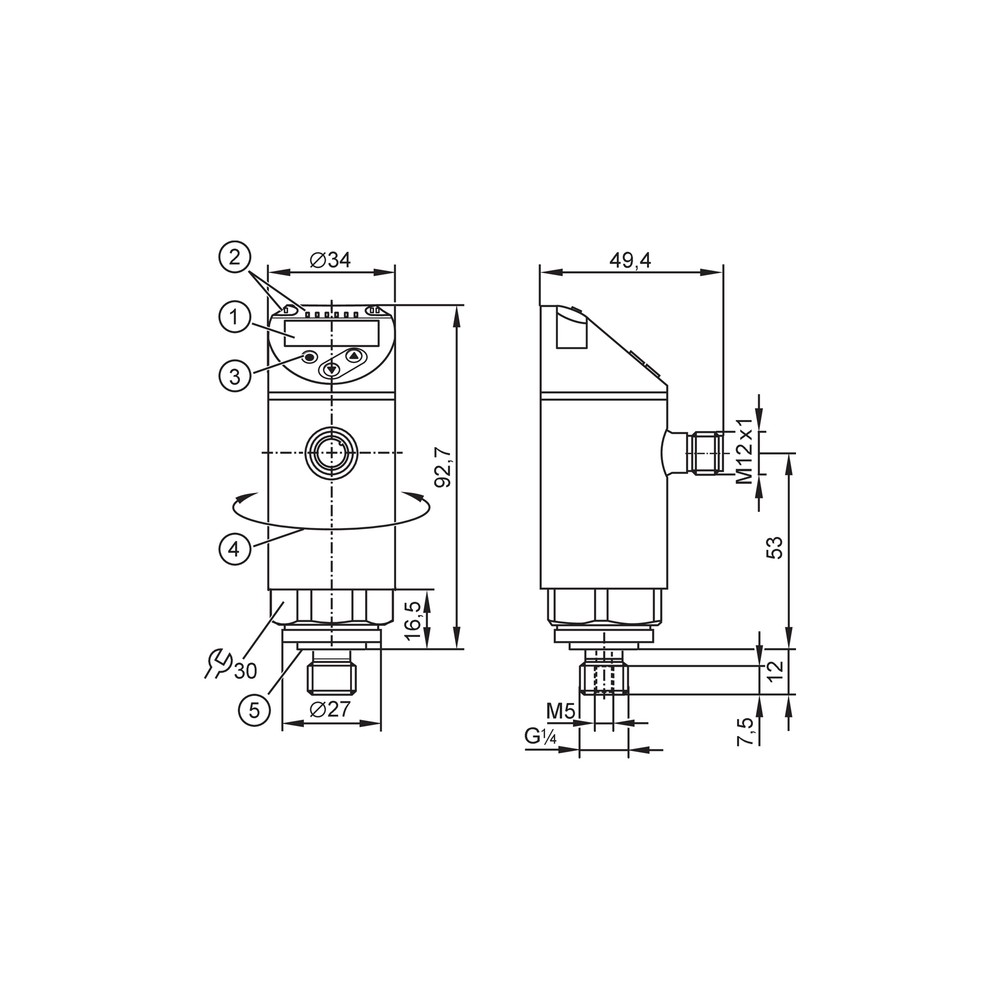

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não acende ou o sensor não responde.	Alimentação ausente ou fora da faixa de 18...30 V DC, ou ligação incorreta no conector M12.	Meça a tensão nos pinos conforme o diagrama do datasheet e confira o cabeamento e a codificação do conector.
O controlador não recebe a corrente ou tensão esperada.	Saída analógica selecionada/configurada de forma diferente da entrada do controlador, ou ligação incorreta.	Confirme no parâmetro do sensor se a saída está em 4...20 mA ou 0...10 V e verifique a entrada correspondente no controlador e a escala ajustada.
O valor de pressão exibido não corresponde à leitura do sistema IO-Link.	Configuração, comunicação ou interpretação dos dados de processo divergente no master/controlador.	Verifique revisão 1.1, COM2, classe da porta e leitura dos campos de pressão, estado do dispositivo e informação binária de comutação.
Há vazamento na conexão de processo.	Vedação FKM danificada, montagem incompatível ou torque fora da condição recomendada.	Despressurize o sistema, inspecione a vedação e confirme a rosca G 1/4 e o torque recomendado de 25...35 Nm, considerando as condições de montagem.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM PN2515 em português (Datasheet) Desenho dimensional do PN2515 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PN2515 e para que serve?

É um sensor eletrônico de pressão com display para monitorar pressão relativa e vácuo em aplicações industriais com fluidos líquidos ou gasosos. Também disponibiliza saídas de comutação, analógica e IO-Link.

O PN2515 pode ser ligado a um sistema IO-Link?

Sim. A ficha especifica IO-Link revisão 1.1, padrão IEC 61131-9 e comunicação COM2 a 38,4 kBaud; confirme a classe da porta e a ligação do pino 2.

O que acompanha o produto?

A ficha informa uma unidade por embalagem, mas não especifica acessórios incluídos. Consulte o datasheet ou o fornecedor para confirmar os itens fornecidos na embalagem.

Esse sensor serve para medir pressões acima de 6 bar?

Não como faixa de medição: o alcance especificado termina em 6 bar. A resistência à pressão de 40 bar é um dado distinto e não amplia a faixa mensurável.

Posso usar o PN2515 com fluido acima de 80 °C?

A ficha especifica temperatura do fluido de -25 a 80 °C. Não há evidência de adequação para temperaturas superiores.

O display acende, mas a saída analógica não corresponde ao esperado. O que verifico antes de trocar o sensor?

Confirme se a saída foi configurada para 4...20 mA ou 0...10 V e se a entrada do controlador corresponde a esse sinal. Verifique também a escala ajustável e o cabeamento.

O valor não aparece no PLC por IO-Link; o sensor pode estar com defeito?

Antes de substituir, confira a revisão 1.1, a comunicação COM2, a classe da porta e a condição do pino 2. Verifique também se o master interpreta os dados de processo especificados para pressão e estado do dispositivo.

Este sensor é compatível com qualquer conexão de processo?

Não há compatibilidade universal informada: a conexão especificada é G 1/4 externa conforme DIN EN ISO 1179-2, com rosca interna M5 também indicada. Confirme a rosca da instalação antes da montagem.

Que cuidados devo tomar ao instalar o PN2515?

Confirme a conexão G 1/4, a vedação FKM e o torque recomendado de 25...35 Nm, considerando lubrificação, vedação e pressão. Faça a ligação elétrica conforme o datasheet e respeite a alimentação de 18...30 V DC.

Qual a procedência e quem emite a nota fiscal?

O anúncio informa venda e entrega pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria, e faturamento diretamente pelo fornecedor.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital para troca de dados entre o sensor e um master compatível. (Ref.: IO-Link 1.1; IEC 61131-9)

Pressão relativa

Pressão medida em relação à pressão atmosférica de referência. (Ref.: tipo de pressão informado: pressão relativa)

Saída analógica

Sinal elétrico variável que representa a medição; neste sensor pode ser corrente ou tensão. (Ref.: 4...20 mA ou 0...10 V, escala ajustável 1:5)

G 1/4

Designação da rosca externa de processo especificada para a conexão do sensor. (Ref.: DIN EN ISO 1179-2)

IP 65 / IP 67

Graus de proteção do invólucro declarados pelo fabricante. (Ref.: grau de proteção IP 65; IP 67)

Ligações relacionadas com "PN2515 IFM - Sensor de Pressão IFM Monitoramento Industrial -1 a 6 bar, IO-Link, Display"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PN2515 IFM - Sensor de Pressão IFM Monitoramento Industrial -1 a 6 bar, IO-Link, Display"

Para avaliar, preencha:

Ligações relacionadas com
