Sensor de Pressão IFM PN3594 com Display e IO-Link

Pré-visualizar: IFM PN3594 IFM - Sensor de Pressão com Display Monitoramento Industrial -1 a 10 bar, IO-Link, G 1/4

IFM PN3594 IFM - Sensor de Pressão com Display Monitoramento Industrial -1 a 10 bar, IO-Link, G 1/4

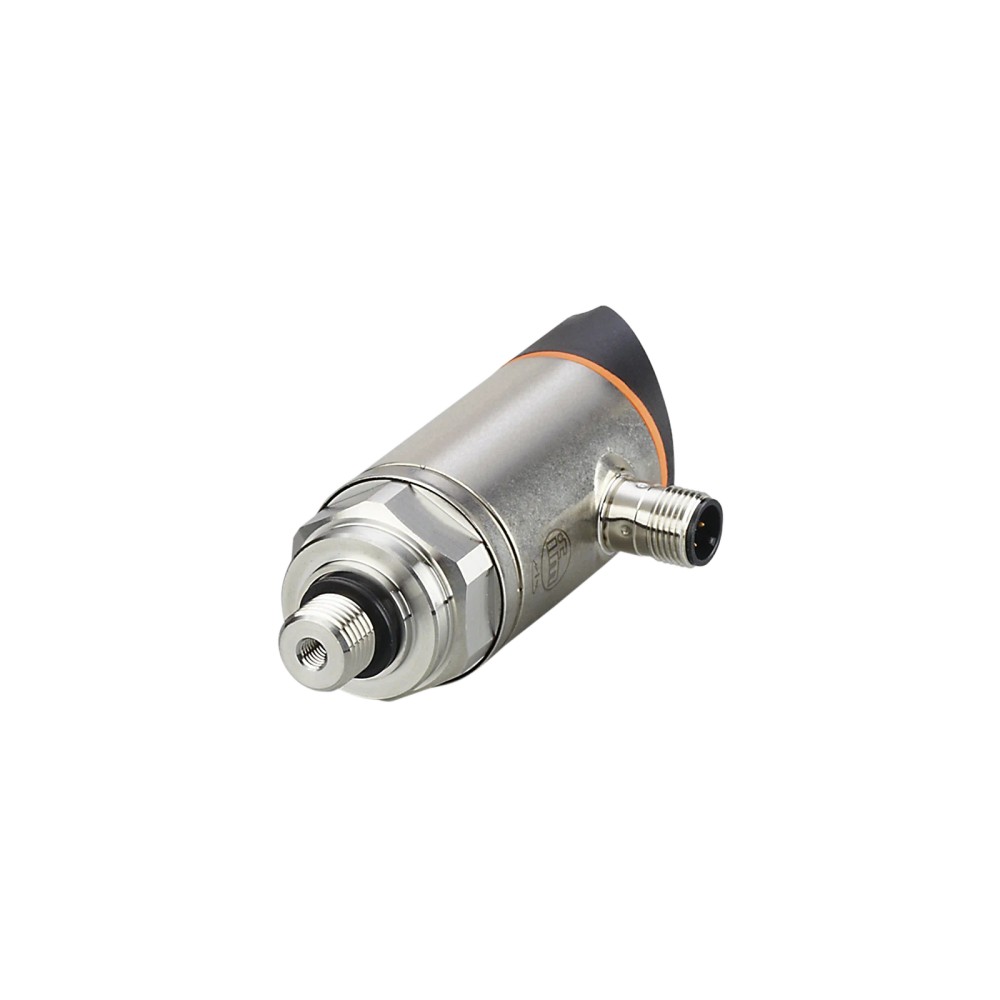

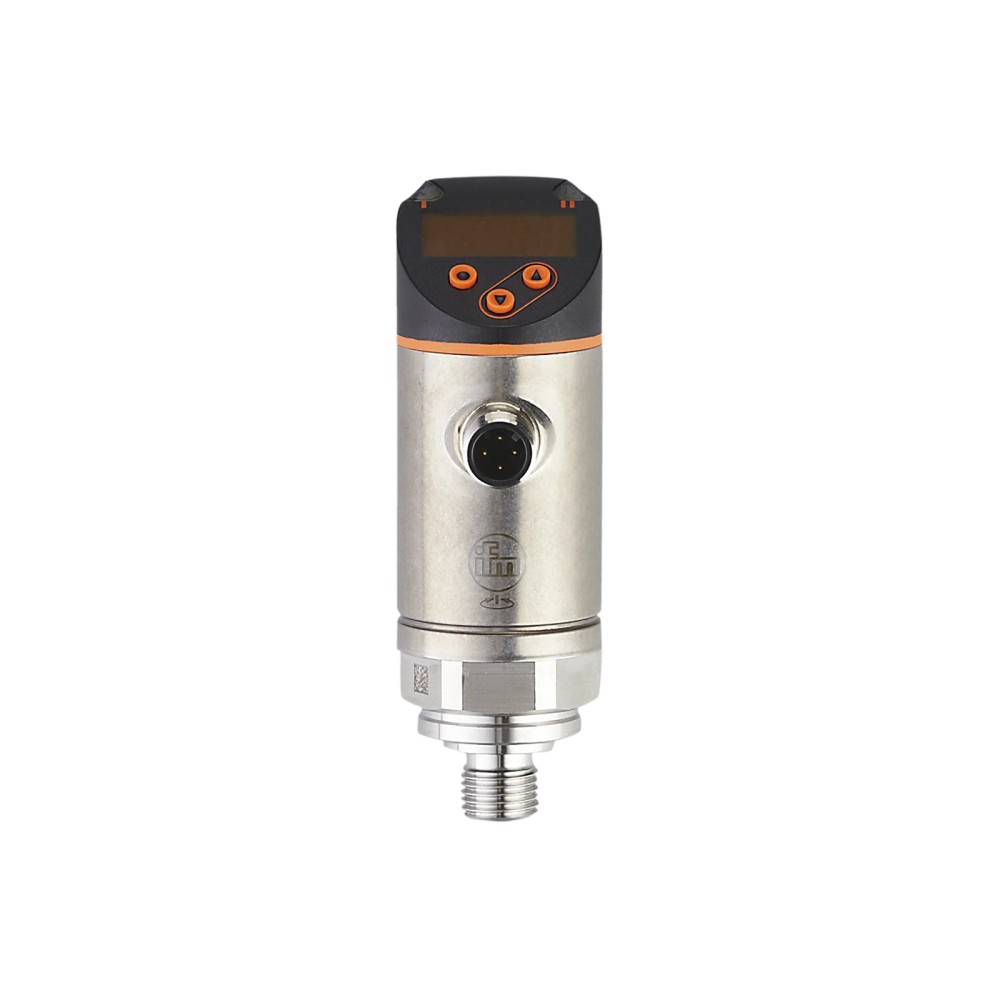

Imagem meramente ilustrativa

R$ 4.683,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN3594
EAN: 4021179283090
NCM do produto: 90262090

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "IFM PN3594 IFM - Sensor de Pressão com Display Monitoramento Industrial -1 a 10 bar, IO-Link, G 1/4"

Destaques do Produto

Faixa de medição

-1...10 bar

Conexão de processo

G 1/4 externa; rosca interna M5

Comunicação

IO-Link 1.1; modo SIO disponível

Saída analógica

4...20 mA ou 0...10 V

Conexão elétrica

M12 A-coded, 4 contatos

Temperatura de operação

-25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM PN3594 — Sensor de pressão eletrônico com display, faixa de -1 a 10 bar, IO-Link e conexão G 1/4

O IFM PN3594 é um sensor eletrônico de pressão com display para monitoramento industrial de pressão relativa e vácuo em fluidos líquidos e gasosos. Mede de -1 a 10 bar e oferece sinal de comutação, saída analógica configurável em 4...20 mA ou 0...10 V e comunicação IO-Link. Possui conexão de processo G 1/4 externa e proteção IP65/IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor eletrônico de pressão com display
Faixa de medição	-1...10 bar
Tipos de pressão	Pressão relativa e vácuo
Conexão de processo	G 1/4 rosca externa; rosca interna M5
Saídas e comunicação	Sinal de comutação, sinal analógico e IO-Link; 4...20 mA ou 0...10 V
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Alimentação	18...30 V DC, SELV/PELV
Temperatura de operação	-25...80 °C
Grau de proteção	IP65 e IP67
Display	Exibição alfanumérica de 4 dígitos, vermelho/verde

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento industrial de pressão relativa ou vácuo em fluidos líquidos e gasosos, dentro da faixa de -1...10 bar.
Instalações que utilizem conexão de processo G 1/4 externa conforme DIN EN ISO 1179-2.
Sistemas com alimentação de 18...30 V DC SELV/PELV e entrada M12 A-coded compatível.
Aplicações que necessitem de sinal analógico 4...20 mA ou 0...10 V, sinal de comutação ou IO-Link.

⚠ Considere outro se precisa de:

Não selecionar para pressões de processo fora da faixa de medição de -1...10 bar.
Não conectar diretamente a uma interface elétrica que não seja compatível com o conector M12 A-coded de 4 contatos e a alimentação especificada.
Não presumir compatibilidade com conexões de processo diferentes de G 1/4 externa sem verificar adaptadores, vedação e requisitos do sistema.

APLICAÇÕES E USO

Aplicação explicitamente indicada: uso industrial com fluidos líquidos e gasosos; a compatibilidade do material com cada fluido deve ser confirmada para as condições reais do processo.
Monitoramento de pressão relativa ou vácuo em processo cuja faixa esteja dentro de -1...10 bar, utilizando a conexão G 1/4 externa especificada.
Leitura local de pressão em instalações onde o display de 4 dígitos e as indicações de unidade bar, psi ou MPa sejam úteis; possibilidade inferida a partir dos elementos de display especificados.
Integração a sistemas de automação com IO-Link 1.1, master port classe A e COM2, ou uso do modo SIO conforme a configuração do sistema.
Transmissão de valor de pressão a um controlador por saída analógica 4...20 mA ou 0...10 V, observando a escala e os limites elétricos especificados.
A ficha não informa compatibilidade química universal, faixa de temperatura do fluido separada da temperatura de operação, nem aprovação para aplicações sanitárias; consulte o fabricante para esses requisitos.

COMO ESCOLHER

Antes de comprar o IFM PN3594 — Sensor de pressão eletrônico com display, faixa de -1 a 10 bar, IO-Link e conexão G 1/4, verifique estes pontos:

Escolha o PN3594 quando

A faixa requerida estiver entre -1 e 10 bar, o processo exigir pressão relativa ou vácuo e a instalação aceitar rosca G 1/4 externa. Considere também a necessidade de display, IO-Link, sinal de comutação ou saída analógica.

Verifique a interface antes de selecionar

Confirme que o controlador aceita IO-Link 1.1 ou o sinal de saída escolhido (4...20 mA, 0...10 V ou comutação), além da conexão elétrica M12 A-coded de 4 contatos e alimentação de 18...30 V DC.

Busque outra faixa ou conexão se necessário

Se a pressão ultrapassar -1...10 bar ou a conexão de processo não corresponder à G 1/4 externa, verifique outro modelo ou a adaptação mecânica apropriada. A ficha não especifica adaptadores inclusos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de pressão eletrônico com display	Categoria do produto.
Fabricante	IFM / ifm electronic	Identificação informada no anúncio e no catálogo.
Modelo e SKU	PN3594	Código do produto.
Designação do modelo	PN-010-REG14-MFRKG/US/ /V	Designação técnica indicada na ficha.
Aplicação	Aplicações industriais	Descrição de aplicação do fabricante.
Meios indicados	Fluidos líquidos e gasosos	Descrição do sensor; verificar compatibilidade química e condições do fluido na documentação do fabricante.
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Tecnologia do elemento de medição informada na ficha.
Característica especial	Contatos banhados a ouro	Característica construtiva informada.

Faixa e resistência à pressão
Faixa de medição	-1...10 bar; -14,5...145 psi; -100...1000 kPa; -0,1...1 MPa	Alcance de medição especificado.
Tipo de pressão	Pressão relativa; vácuo	Tipos de pressão indicados na ficha.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Limite indicado para vácuo.
Resistência à pressão	75 bar / 1087 psi / 7,5 MPa	Valor de resistência à pressão informado; não confundir com faixa normal de medição.
Pressão mínima de ruptura	150 bar / 2175 psi / 15 MPa	Valor mínimo de pressão de ruptura indicado na ficha.
Ciclos de pressão mínimos	100 milhões	Número mínimo informado para ciclos de pressão.

Dados elétricos
Alimentação	18...30 V DC, para SELV/PELV	Faixa de tensão de operação especificada.
Consumo de corrente	< 35 mA	Consumo indicado na ficha.
Categoria de isolamento	Classe III	Classificação informada.
Resistência de isolamento	Mín. 100 MΩ (500 V DC)	Condição de ensaio indicada.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha.
Proteção contra curto-circuito	Por impulso	Tipo de proteção indicado.
Queda de tensão máxima da saída de comutação	2,5 V DC	Valor máximo informado para a saída de comutação.
Corrente por contato	150 mA; 200 mA a 60 °C; 250 mA a 40 °C	Valores de corrente por contato nas temperaturas indicadas.

Conexões e processo
Conexão de processo	G 1/4 rosca externa conforme DIN EN ISO 1179-2; rosca interna M5	Conexões mecânicas de processo informadas.
Vedação da conexão de processo	FKM, DIN EN ISO 1179-2	Material e referência da vedação informados.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); Al2O3 (cerâmica); FKM	Materiais indicados para contato com o fluido; avaliar compatibilidade química na aplicação.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Interface física elétrica indicada.
Torque	25...35 Nm	Torque especificado na ficha; confirmar contexto de aplicação no datasheet antes da montagem.

Entradas, saídas e sinais
Quantidade de saídas	1 saída digital e 1 saída analógica	Contagem indicada na ficha.
Sinal de comutação	Abertura/fechamento, parametrizável	Função digital configurável.
Função elétrica	PNP	Tipo de saída indicado.
Saída analógica de corrente	4...20 mA; 0 bar = 4 mA; 10 bar = 20 mA	Escala informada para corrente.
Saída analógica de tensão	0...10 V; 0 bar = 0 V; 10 bar = 10 V	Escala informada para tensão.
Carga máxima	500 Ω	Carga máxima informada na ficha.
Resistência mínima de carga	2000 Ω	Valor mínimo informado; observar a modalidade de saída correspondente no datasheet.
Frequência de comutação DC	< 170 Hz	Limite especificado para comutação em corrente contínua.
Possibilidades de configuração	Histerese/janela; abertura/fechamento; atraso de comutação/desligamento; amortecimento; unidade do display; saída de corrente/tensão	Parâmetros configuráveis informados.

Precisão e desvios
Repetibilidade	< ± 0,1 % de duração	Informada para variações de temperatura < 10 K.
Desvio de histerese	< ± 0,25 % de duração	Valor informado na ficha.
Precisão do ponto de ajuste	< ± 0,5 % de duração	Valor indicado para o ponto de ajuste.
Desvio de características	< ± 0,25 % BFSL; < ± 0,5 % LS	Valores de desvio indicados na ficha.
Coeficiente de temperatura da amplitude	< ± 0,2 %; -0...80 °C	Condição de temperatura informada.
Coeficiente de temperatura do ponto zero	< ± 0,2 %; -0...80 °C	Condição de temperatura informada.
Estabilidade ao longo do tempo	< ± 0,05 % de duração	Valor indicado para período de 6 meses.

Tempos de reação e amortecimento
Tempo de resposta	< 3 ms	Tempo de resposta indicado.
Tempo máximo de subida da saída analógica	3 ms	Valor máximo informado para a saída analógica.
Retardo de prontidão	0,3 s	Tempo indicado antes da prontidão.
Tempo de retardo programável dS/dr	0...50 s	Faixa programável de atraso de comutação/desligamento.
Amortecimento da saída analógica dAA	0...4 s	Faixa de ajuste informada.
Amortecimento do valor de processo dAP	0...4 s	Faixa de ajuste informada.

Interfaces e comunicação
Interface	IO-Link	Interface de comunicação especificada.
Revisão IO-Link	1.1	Revisão informada na ficha.
Padrão SDCI	IEC 61131-9	Padrão indicado para comunicação IO-Link.
Classe de master port exigida	A	Classe indicada para o master IO-Link.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e modo de transferência informados.
Modo SIO	Sim	Operação SIO indicada como disponível.
Watchdog integrado	Sim	Recurso indicado na ficha.

Display e elementos de operação
Display de medição	1 exibição alfanumérica de 4 dígitos, vermelho/verde	Indicação visual dos valores de medição.
LEDs de unidade	3 LEDs verdes: bar, psi, MPa	Indicação de unidade informada.
LED de estado	1 LED amarelo para estado de chaveamento	Indicação de estado informada.

Condições ambientais e proteção
Temperatura de operação/ambiente	-25...80 °C	Faixa de operação indicada.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento indicada.
Grau de proteção	IP65; IP67	Classificações informadas; instalação e conexão devem seguir as condições do fabricante.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Ensaio e condição indicados.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10...2000 Hz)	Ensaio e faixa indicados.
EMC	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas de compatibilidade eletromagnética informadas.

Materiais, dimensões e identificação
Materiais da construção	1.4404 (aço inoxidável / 316L); PBT+PC-GF30; PBT-GF20; PC	Materiais listados na ficha.
Peso	242,15 g	Peso indicado nos atributos do catálogo.
GTIN	4021179283090	Identificador comercial informado.
NCM	9026.20.90	Código fiscal indicado no cadastro.
Certificações e marcações	CE; cULus Listed; IO-Link; UKCA; certificado UL J004	Certificações e identificações listadas na ficha.
MTTF	226 anos	Valor informado no catálogo; não equivale a prazo de garantia.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, padrão IEC 61131-9; transferência COM2 a 38,4 kBaud; classe de master port A.

• Modo SIO disponível.

• Sinais configuráveis: sinal de comutação e sinal analógico; saída analógica selecionável entre 4...20 mA e 0...10 V.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos dourados. Alimentação de 18...30 V DC para SELV/PELV. Confirmar pinagem e atribuição dos contatos no datasheet antes da ligação.

Processo Rosca externa G 1/4 conforme DIN EN ISO 1179-2; rosca interna M5. Vedação da conexão de processo: FKM. A compatibilidade mecânica depende da rosca correspondente e da vedação prevista na instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com IO-Link 1.1, master port classe A e conexão elétrica M12 A-coded compatível	✓	A ficha informa IO-Link 1.1, classe de master port A e conexão M12 codificação A com 4 contatos.
Entrada analógica configurada para 4...20 mA ou 0...10 V, com alimentação e carga dentro dos limites especificados	✓	As duas alternativas de saída analógica estão especificadas; a escala é 0 bar = 4 mA / 10 bar = 20 mA ou 0 bar = 0 V / 10 bar = 10 V.
Processo com pressão relativa ou vácuo dentro de -1...10 bar e conexão G 1/4 externa correspondente	✓	A ficha especifica os tipos de pressão, a faixa de medição e a conexão de processo G 1/4 externa.
Processo cuja pressão requerida exceda a faixa de -1...10 bar	✗	A condição de medição ultrapassa a faixa especificada para o sensor.
Instalação com rosca de processo diferente de G 1/4 externa, sem adaptação verificada	✗	A conexão de processo indicada é G 1/4 externa; a ficha não confirma compatibilidade direta com outras roscas.

INSTALAÇÃO

Como instalar o IFM PN3594 — Sensor de pressão eletrônico com display, faixa de -1 a 10 bar, IO-Link e conexão G 1/4

Confirme que a faixa de pressão do processo está dentro de -1...10 bar e que o tipo de pressão requerido é relativa ou vácuo.
Verifique a correspondência da conexão de processo G 1/4 externa e a condição da vedação FKM antes da montagem.
Instale mecanicamente observando o torque indicado de 25...35 Nm e confirme no datasheet o procedimento aplicável à montagem.
Conecte a alimentação de 18...30 V DC em condição SELV/PELV por conexão M12 A-coded de 4 contatos; consulte a documentação para a pinagem.
Configure a interface necessária — IO-Link 1.1, modo SIO, sinal de comutação ou saída analógica — e selecione corrente ou tensão conforme a entrada do controlador.
Após energizar, confira o valor no display, a unidade indicada e a resposta da saída; valide a escala e os parâmetros configurados antes de colocar o processo em operação.

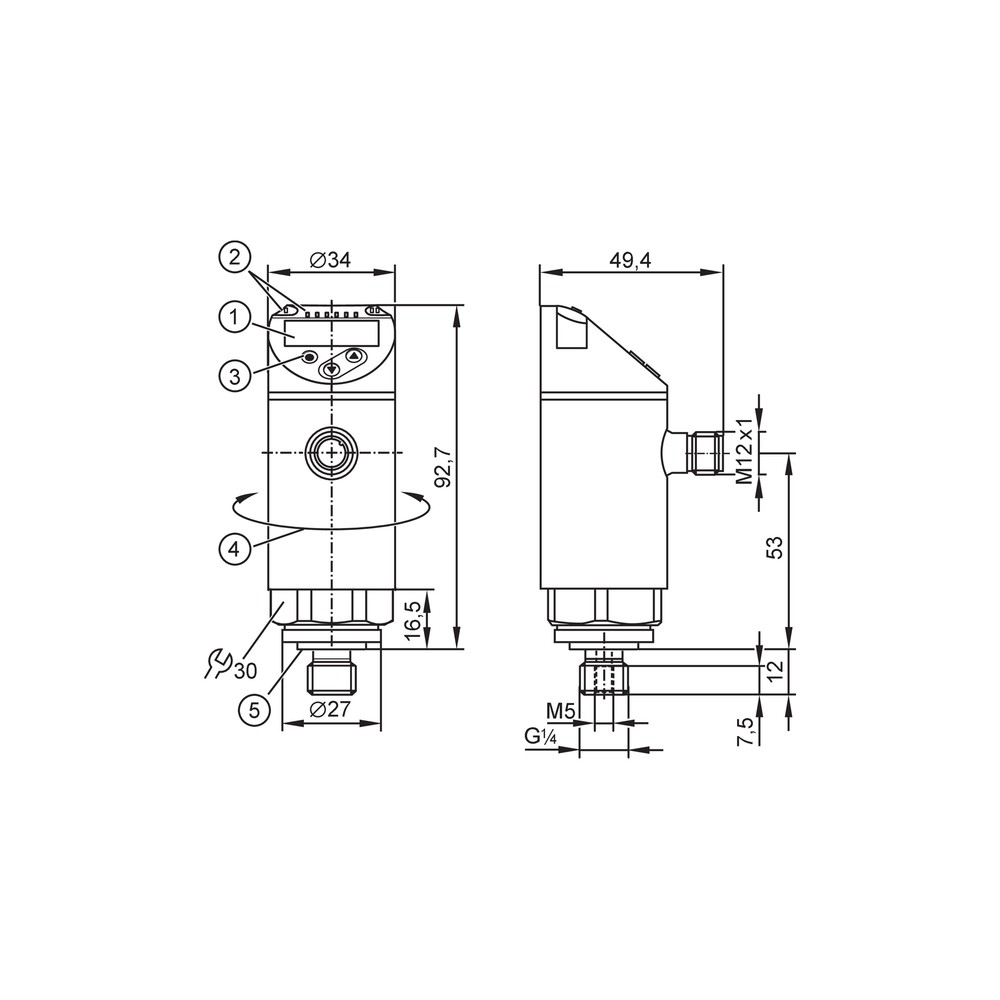

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe comunicação IO-Link.	Incompatibilidade de revisão, classe do master port, modo de operação ou ligação elétrica.	Confirme IO-Link 1.1, master port classe A, COM2 e conexão M12 A-coded; verifique a configuração do master e a pinagem no datasheet.
A leitura analógica não corresponde à pressão indicada.	Saída selecionada (corrente/tensão) incompatível com a entrada do controlador, escala configurada incorretamente ou pressão fora da faixa.	Confira se a saída está configurada para 4...20 mA ou 0...10 V, valide a escala de 0 e 10 bar e compare a pressão aplicada com o display.
O sinal de comutação não muda no ponto esperado.	Parâmetros de histerese/janela, função abertura/fechamento ou atraso de comutação configurados de forma diferente do esperado.	Leia os parâmetros do sensor e verifique função, ponto de ajuste, histerese/janela e atraso programável antes de substituir o equipamento.
Há indicação instável ou discrepância de medição após a instalação.	Condição de processo fora da faixa, montagem ou conexão inadequada, ou incompatibilidade do fluido com os materiais em contato.	Compare a pressão e a temperatura com os limites especificados, confira conexão e vedação e valide a compatibilidade do fluido com 316L, Al2O3 e FKM.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM PN3594 em português (Datasheet) Desenho em escala IFM PN3594 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PN3594 e para que serve?

É um sensor eletrônico de pressão com display para monitorar pressão relativa e vácuo em aplicações industriais. A ficha indica uso com fluidos líquidos e gasosos.

Quais sinais e protocolos o PN3594 oferece?

Oferece IO-Link 1.1, modo SIO, sinal de comutação e sinal analógico. A saída analógica pode ser configurada para 4...20 mA ou 0...10 V.

O que acompanha o produto?

A ficha fornecida não detalha acessórios ou itens inclusos; consulte o fornecedor ou o datasheet para confirmar o conteúdo da embalagem.

Este sensor serve para pressão acima de 10 bar?

Não para medição normal acima da faixa especificada de -1...10 bar. A ficha informa resistência à pressão e pressão de ruptura separadamente, mas esses valores não ampliam a faixa de medição.

Posso usar o PN3594 com uma conexão de processo diferente de G 1/4?

A conexão indicada é G 1/4 externa, com rosca interna M5. Para outra rosca, confirme a solução mecânica e a vedação necessária; a ficha não declara compatibilidade direta com outras conexões.

O display acende, mas o PLC não recebe valor: o que devo verificar?

Confira primeiro a conexão M12 e a pinagem no datasheet, depois valide se o PLC está configurado para o tipo de sinal usado: IO-Link, 4...20 mA ou 0...10 V. Também confirme a alimentação de 18...30 V DC.

A saída de comutação não atua no valor esperado; devo trocar o sensor?

Antes da troca, verifique os parâmetros de ponto de ajuste, histerese ou janela, função abertura/fechamento e atraso programável. Esses ajustes podem alterar o comportamento de comutação.

É melhor escolher IO-Link ou a saída analógica?

Escolha IO-Link quando o sistema aceitar IO-Link 1.1 e master port classe A; escolha 4...20 mA ou 0...10 V quando a entrada do controlador corresponder à saída configurada. A ficha não estabelece superioridade de uma opção sobre a outra.

Que cuidados devo ter ao instalar a conexão de processo?

Confirme a rosca G 1/4 externa, a condição da vedação FKM e o torque indicado de 25...35 Nm. Consulte o datasheet para a pinagem e para confirmar os detalhes de montagem.

A ficha informa garantia ou procedência do fabricante?

A ficha identifica o produto como IFM e informa venda e faturamento pela IFM ELECTRONIC LTDA. Não apresenta prazo ou condições de garantia.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação de sensores e atuadores; neste produto, revisão 1.1, padrão IEC 61131-9 e transferência COM2 a 38,4 kBaud. (Ref.: interface de comunicação)

Modo SIO

Modo de operação indicado como disponível além da comunicação IO-Link. (Ref.: modo SIO — sim)

Saída analógica 4...20 mA

Sinal de corrente proporcional à pressão, com escala informada de 0 bar = 4 mA e 10 bar = 20 mA. (Ref.: corrente de saída analógica)

Histerese

Diferença configurável associada aos pontos de comutação, usada na configuração do comportamento de chaveamento. (Ref.: desvio de histerese < ± 0,25 % de duração)

G 1/4

Identificação da rosca externa de processo especificada para a conexão do sensor. (Ref.: DIN EN ISO 1179-2)

Ligações relacionadas com "IFM PN3594 IFM - Sensor de Pressão com Display Monitoramento Industrial -1 a 10 bar, IO-Link, G 1/4"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "IFM PN3594 IFM - Sensor de Pressão com Display Monitoramento Industrial -1 a 10 bar, IO-Link, G 1/4"

Para avaliar, preencha:
