Sensor de Pressão ifm PM1117

Pré-visualizar: PM1117 IFM - Sensor de Pressão ifm Embutir Frontal IO-Link 4-20mA

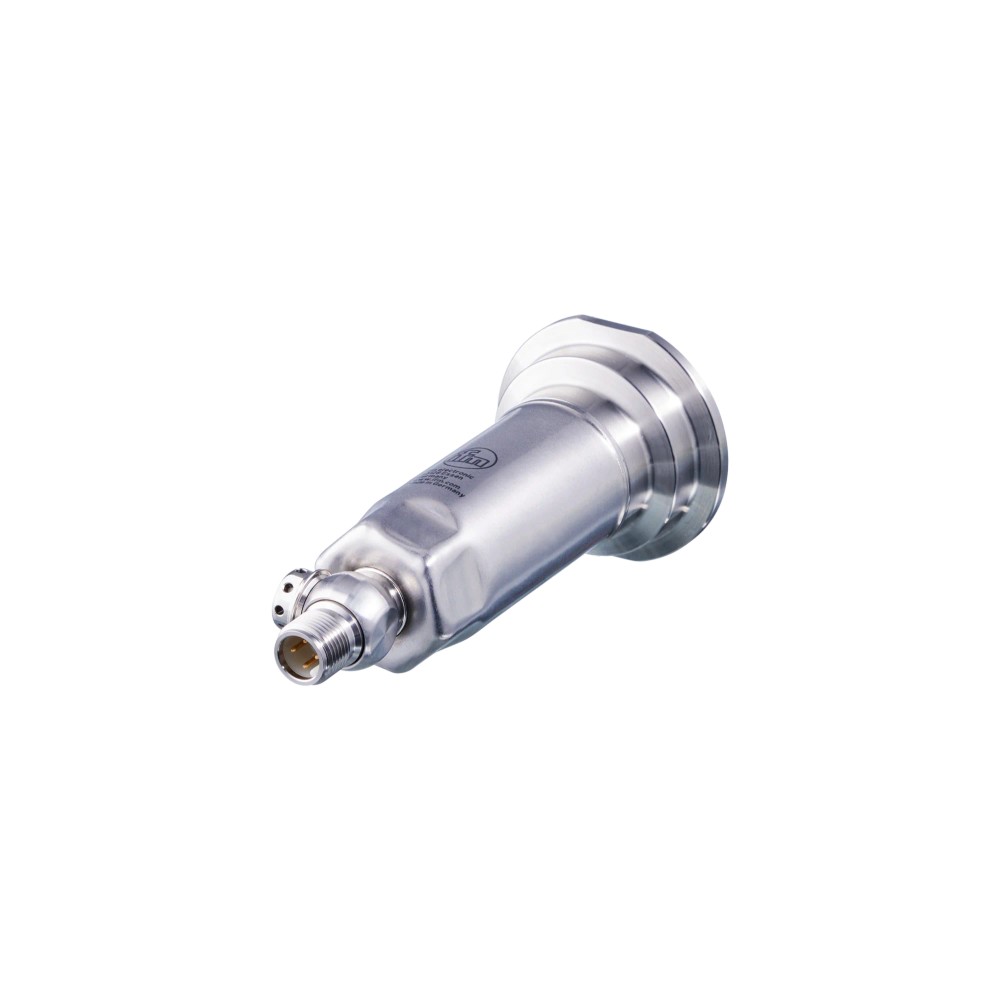

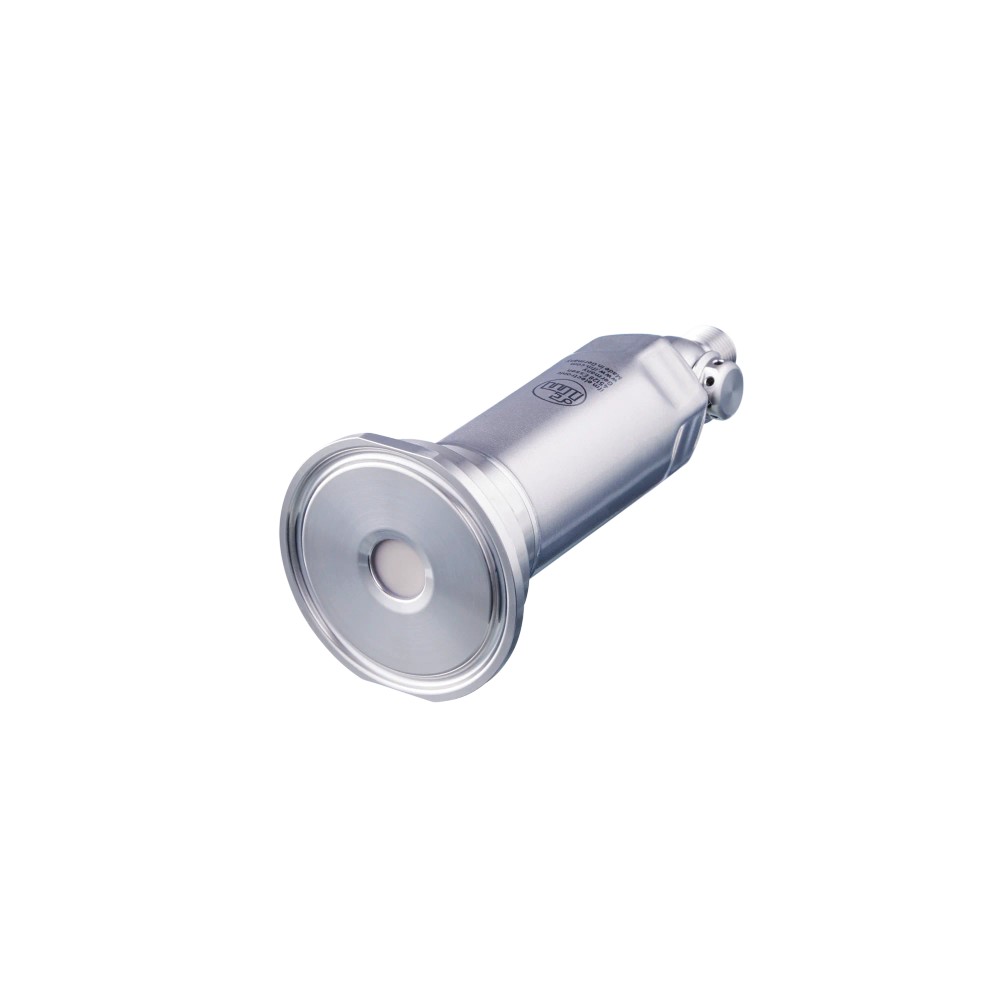

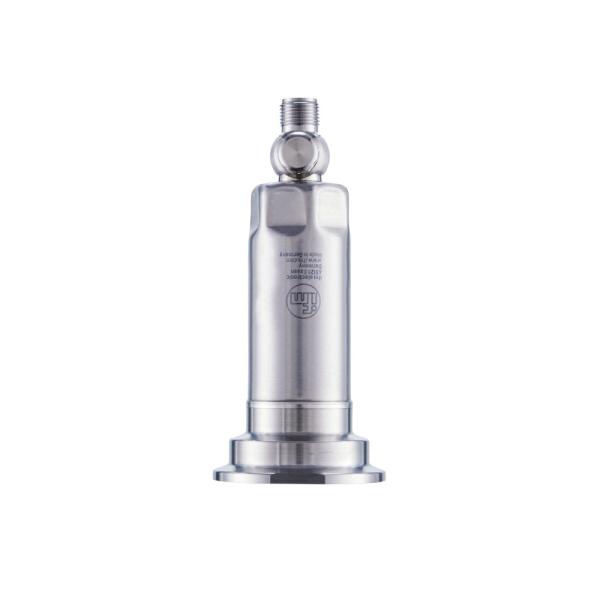

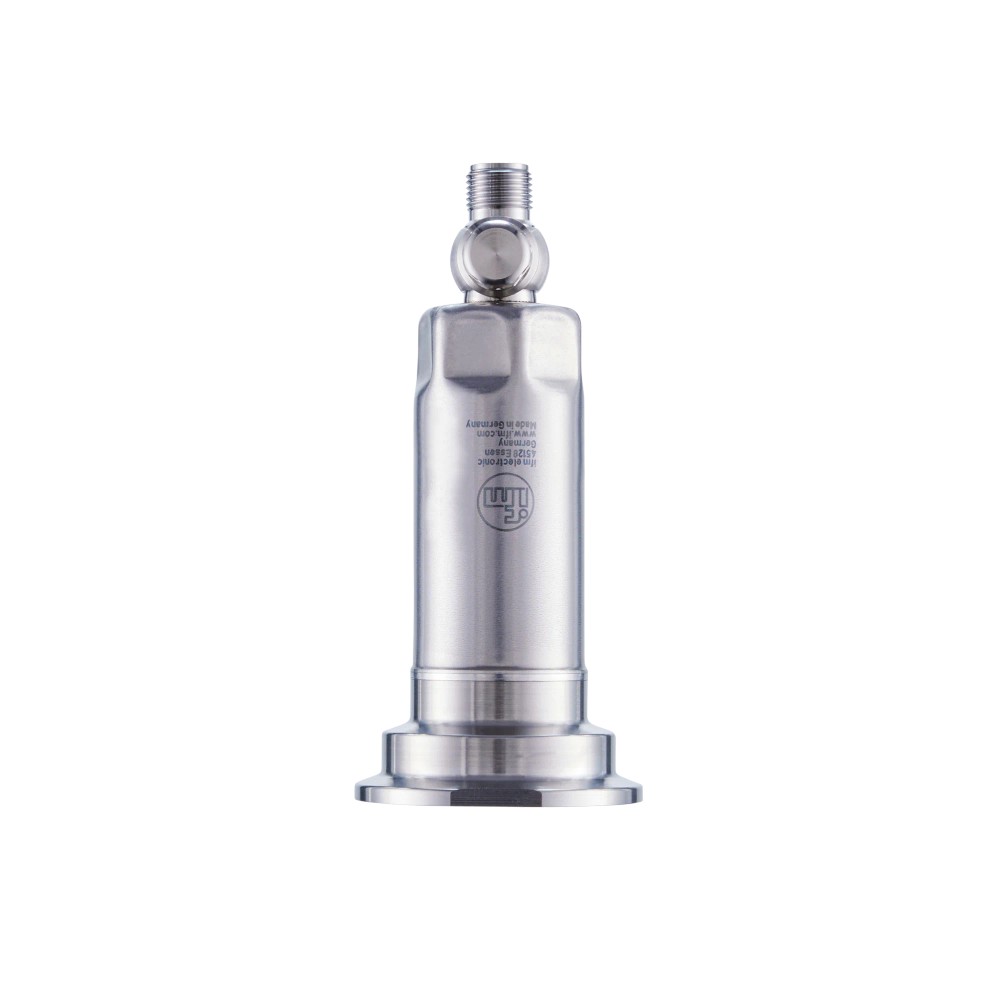

PM1117 IFM - Sensor de Pressão ifm Embutir Frontal IO-Link 4-20mA

Imagem meramente ilustrativa

R$ 5.798,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PM1117
EAN: 4021179337786
NCM do produto: 90262090

Destaques do Produto Faixa -0,1 a 1,6 bar...mais

Fechar menu

Saiba mais sobre: "PM1117 IFM - Sensor de Pressão ifm Embutir Frontal IO-Link 4-20mA"

Destaques do Produto

Faixa

-0,1 a 1,6 bar

Saída

IO-Link / 4-20mA

Conexão

Clamp DN25/40

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PM1117 IFM - Sensor de Pressão ifm Embutir Frontal IO-Link 4-20mA

O PM1117 é um sensor de pressão eletrônico com montagem embutida, otimizado para a indústria alimentícia e de bebidas. Equipado com célula de medição cerâmica e contatos banhados a ouro, garante alta precisão e durabilidade. Oferece sinal configurável IO-Link ou 4-20 mA, suportando pressões de -0,1 a 1,6 bar em ambientes exigentes com certificação IP69K.

PRINCIPAIS ESPECIFICAÇÕES

SKU	PM1117
Marca	IFM
Faixa de Medição	-0,1...1,6 bar
Conexão	Clamp DN25-DN40
Saída	IO-Link / 4-20mA
Temperatura	-25...150 °C
Material	Aço inoxidável 316L
Proteção	IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas
Processos higiênicos (CIP/SIP)
Monitoramento de fluidos pastosos, líquidos e gasosos
Aplicações que exigem alta proteção contra lavagem (IP69K)

⚠ Considere outro se precisa de:

Aplicações com pressão de trabalho superior a 1,6 bar
Meios de processo corrosivos que atacam aço inoxidável 316L ou cerâmica
Uso em sistemas de tubulação com conexões de processo que não sejam Clamp
Ambientes com temperaturas de fluido acima de 150 °C

APLICAÇÕES E USO

Monitoramento de pressão em tubulações sanitárias
Processos de envase em linha alimentícia
Sistemas de limpeza CIP e esterilização SIP
Medição de meios líquidos e gasosos em tanques de armazenamento

COMO ESCOLHER

Antes de comprar o PM1117 IFM - Sensor de Pressão ifm Embutir Frontal IO-Link 4-20mA, verifique estes pontos:

Quando utilizar

Indicado para processos sanitários onde a montagem nivelada (sem cavidades) é necessária para evitar acúmulo de produto.

Quando evitar

Não utilize se o processo superar a faixa de 1,6 bar ou se os materiais de contato (Cerâmica/PTFE/316L) forem incompatíveis com o meio agressivo.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	-0,1...1,6 bar	Faixa de operação nominal
Tipo de pressão	Pressão relativa	Referência ao zero atmosférico

Dados elétricos
Sinal de saída	IO-Link; 4...20 mA	Saída configurável
Tensão de operação	18...30 V DC	Alimentação necessária

Dados mecânicos
Conexão de processo	Clamp DN25...DN40	Padrão de acoplamento
Grau de proteção	IP67; IP68; IP69K	Vedação contra ambiente

COMPATIBILIDADE

Comunicação

• IO-Link

• 4-20 mA

Conexões

Elétrica 1 x M12; codificação A; 4 pinos dourados

Processo Clamp DN25...DN40 (1...1,5") DIN 32676 (ISO 2852)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processamento de leite (Higiênico)	✓	Materiais e design aprovados para aplicações sanitárias.
Pressão de linha 5 bar	✗	Excede a capacidade máxima de 1,6 bar do sensor.

INSTALAÇÃO

Como instalar o PM1117 IFM - Sensor de Pressão ifm Embutir Frontal IO-Link 4-20mA

Verifique se o flange Clamp do processo está limpo e sem danos.
Insira a vedação compatível no flange do sensor.
Acople o sensor à conexão de processo (Clamp DN25-40).
Fixe o anel de travamento garantindo que o sensor esteja firme.
Conecte o cabo M12 de 4 pinos na parte traseira do sensor.
Aperte o conector garantindo a vedação contra umidade.

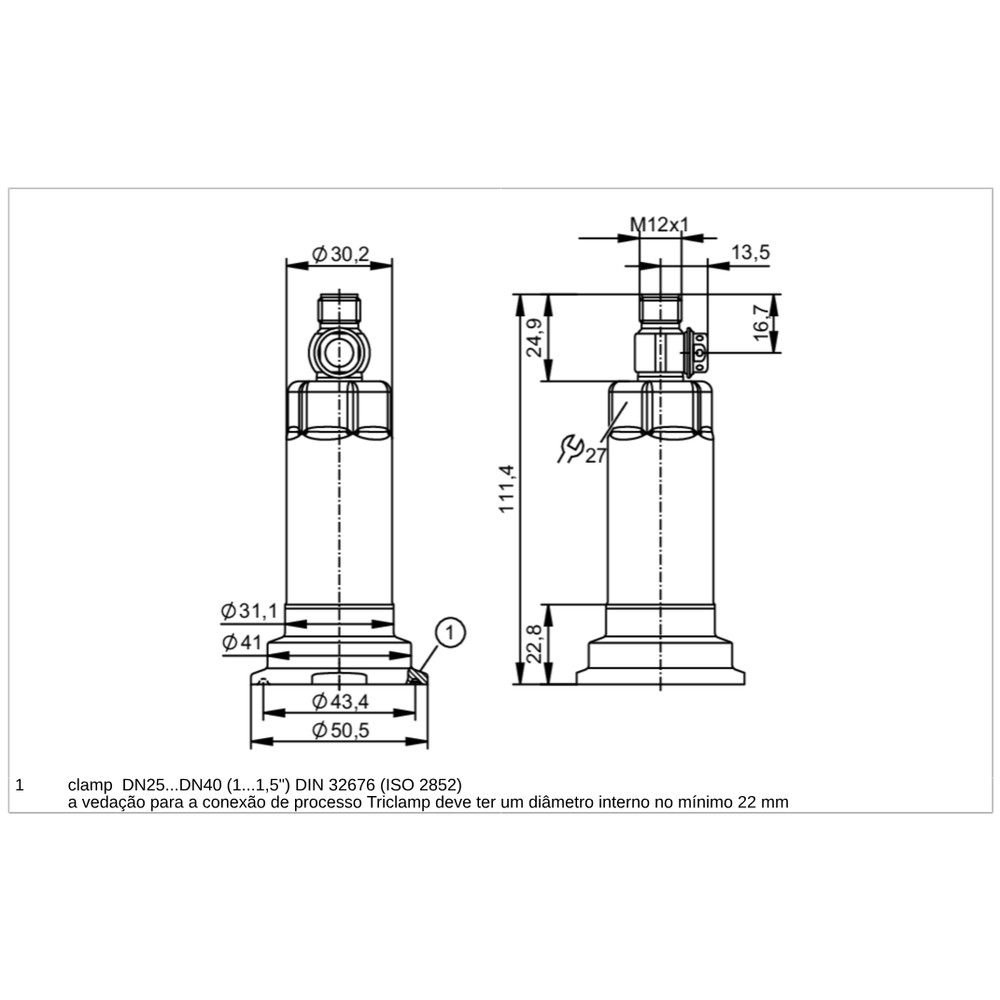

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de pressão imprecisa ou travada	Acúmulo de resíduos sólidos na membrana	Realizar inspeção visual e limpeza da face do sensor
Sensor sem sinal de saída	Falha na alimentação elétrica	Medir a tensão no conector M12 (18-30V DC)
Dano físico à célula de medição	Sobrecarga de pressão	Verificar se a pressão do processo excedeu 1,6 bar
Interrupção intermitente na comunicação	Conexão M12 mal conectada	Verificar aperto e integridade dos pinos do conector

DOCUMENTAÇÃO TÉCNICA

Folha de dados PM1117 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de pressão PM1117 e qual sua finalidade?

O PM1117 é um sensor de pressão eletrônico com montagem frontal, ideal para monitoramento de pressão relativa em processos higiênicos com meios líquidos, pastosos ou gasosos.

O que acompanha o produto e com o que ele é compatível?

Este sensor acompanha o manual técnico e pode ser integrado em sistemas que suportam conexões M12 e protocolos IO-Link ou sinal analógico 4-20 mA.

Existe alguma aplicação para a qual o PM1117 não é recomendado?

Não deve ser utilizado em aplicações onde a pressão de processo exceda 1,6 bar, pois isso danifica a célula de medição cerâmica.

O sensor pode ser utilizado com qualquer tipo de fluido?

O sensor não é compatível com meios químicos que degradem o aço inoxidável 316L ou a cerâmica de medição especificada na folha de dados.

O que verificar quando o sensor não envia sinal para o CLP?

Se o sinal de saída falhar, verifique se a alimentação está entre 18-30V DC e se o cabo M12 está corretamente conectado e sem oxidação nos pinos.

Por que o sensor apresenta leituras instáveis durante o processo?

Valores de pressão erráticos ou fora da faixa geralmente indicam contaminação ou depósito de resíduos na membrana de medição; limpe a face de contato cuidadosamente conforme o manual.

Qual a vantagem do IO-Link neste sensor comparado a modelos convencionais?

O PM1117 com saída IO-Link permite diagnósticos remotos e configuração de parâmetros, enquanto modelos puramente analógicos limitam-se à transmissão de sinal de corrente.

Como decidir entre a conexão IO-Link ou analógica?

A escolha depende do protocolo de comunicação do seu controlador; se seu sistema suportar IO-Link, utilize-o para diagnósticos avançados, caso contrário, opere via 4-20 mA.

Quais cuidados tomar na instalação mecânica do sensor?

A instalação requer a montagem em conexões Clamp DN25 a DN40; certifique-se de que a vedação esteja íntegra para garantir o grau de proteção IP69K.

Como é o processo de compra e procedência deste sensor?

O produto é faturado diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência do fabricante e suporte técnico oficial.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto-a-ponto para sensores e atuadores, permitindo configuração remota e troca de dados. (Ref.: IEC 61131-9)

Clamp DN25-DN40

Conexão de processo higiênica padrão para tubulações sanitárias, garantindo montagem nivelada. (Ref.: DIN 32676)

Grau de proteção IP69K

Nível de proteção contra entrada de poeira e água sob alta pressão e temperatura. (Ref.: DIN EN 60529)

Célula cerâmica

Elemento sensor de pressão capacitivo de alta estabilidade e resistência a sobrecarga. (Ref.: Atributo elemento de medição)

Pressão Relativa

Medição de pressão baseada na pressão atmosférica ambiente como referência zero. (Ref.: Tipo de pressão)
