Cabo Conector Fêmea M12 IFM EVC939 2m Blindado

Pré-visualizar: EVC939 IFM - Cabo Conector Fêmea M12 Barramento CAN Móvel 2m Blindado PUR

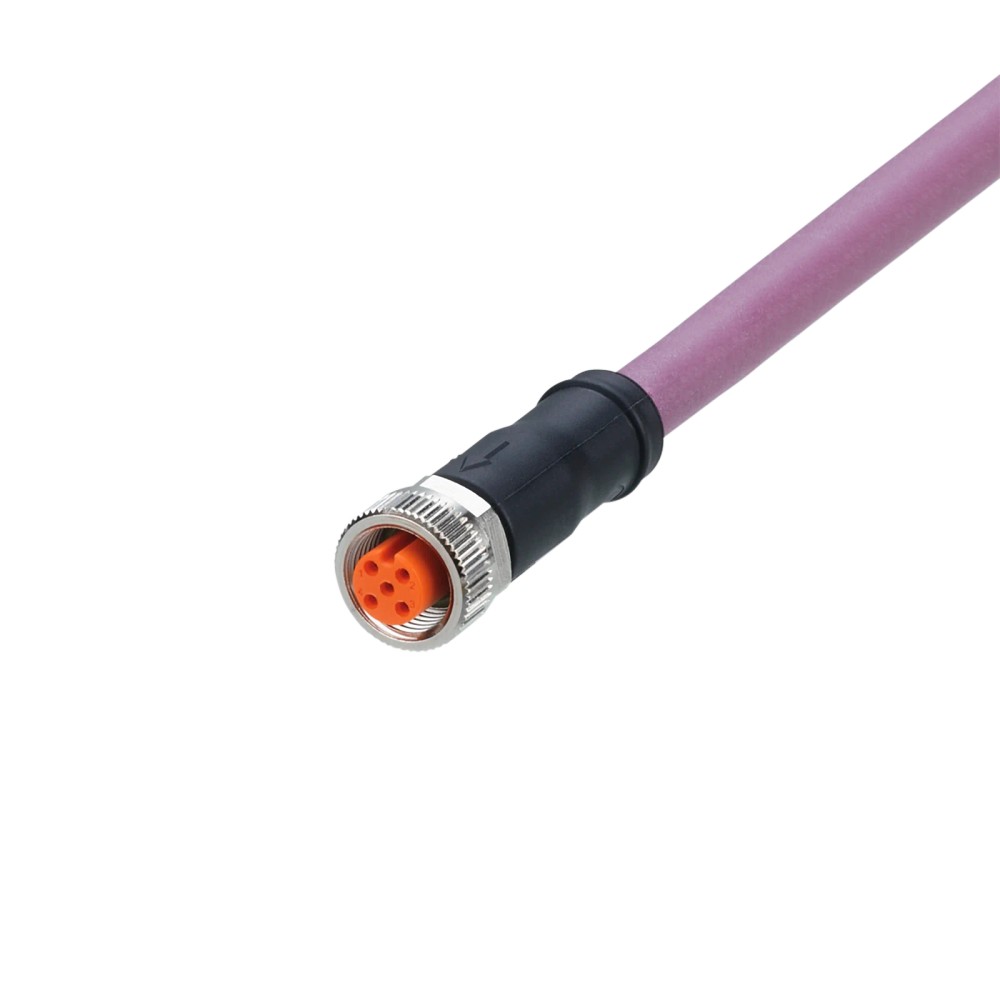

EVC939 IFM - Cabo Conector Fêmea M12 Barramento CAN Móvel 2m Blindado PUR

Imagem meramente ilustrativa

R$ 338,43

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC939
EAN: 4021179338899
NCM do produto: 85444200

Destaques do Produto Aplicação Barramento...mais

Fechar menu

Saiba mais sobre: "EVC939 IFM - Cabo Conector Fêmea M12 Barramento CAN Móvel 2m Blindado PUR"

Destaques do Produto

Aplicação

Barramento CAN para aplicações móveis

Comprimento

2 m

Conector

M12 reto, fêmea, codificação A, 5 contatos

Tensão de operação

< 30 V AC / < 36 V DC

Proteção

IP67, IP68, IP69K

Cabo

PUR blindado, Ø 8,4 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC939 IFM – Cabo conector fêmea M12 para barramento CAN móvel, 2 m, blindado, PUR

O EVC939 é um cabo de conexão de 2 m com conector fêmea M12 reto, destinado a barramentos CAN em aplicações móveis. Possui cabo blindado com revestimento PUR, contatos dourados e proteção IP67, IP68 e IP69K. A tensão de operação especificada é inferior a 30 V AC ou 36 V DC, com capacidade de carga total de 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVC939
Aplicação indicada	Barramento CAN em aplicações móveis
Comprimento do cabo	2 m
Conector	M12 reto, fêmea, codificação A, 5 contatos
Cabo	PUR, blindado, sem halogênio; Ø 8,4 mm
Tensão de operação	< 30 V AC / < 36 V DC
Capacidade de carga total	4 A
Grau de proteção	IP67, IP68, IP69K
Temperatura ambiente	-25 a 80 °C
Ciclos de curvatura	> 5 milhões

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de barramento CAN em aplicações móveis, conforme a aplicação informada pelo fabricante.
Instalações que requerem cabo de 2 m com conector fêmea M12 reto, codificação A e 5 contatos.
Aplicações dentro dos limites elétricos, ambientais e mecânicos especificados na ficha.

⚠ Considere outro se precisa de:

Não utilizar quando a tensão exceder os limites declarados: inferior a 30 V AC ou inferior a 36 V DC.
Não selecionar se a conexão necessária exigir outro comprimento, conector, orientação ou codificação; confirme a interface antes da compra.
Não aplicar raio de curvatura inferior a 10 vezes o diâmetro do cabo ou torção superior a ±180°/m.

APLICAÇÕES E USO

Uso declarado pelo fabricante: conexão de barramento CAN em aplicações móveis.
Pode ser considerado em instalações móveis com movimentação do cabo, desde que os limites especificados de raio de curvatura, ciclos, velocidade e torção sejam respeitados; a adequação para uma máquina específica deve ser validada pelo responsável pelo projeto.
A operação deve permanecer dentro dos limites de tensão, corrente e temperatura informados. A ficha não especifica dispositivos, pinagem detalhada nem parâmetros de comunicação CAN.

COMO ESCOLHER

Antes de comprar o EVC939 IFM – Cabo conector fêmea M12 para barramento CAN móvel, 2 m, blindado, PUR, verifique estes pontos:

Escolha o EVC939 quando

A instalação for para barramento CAN em aplicação móvel e exigir cabo de 2 m, conector fêmea M12 reto codificado A e cabo blindado PUR.

Verifique os limites antes da seleção

Confirme tensão abaixo de 30 V AC ou 36 V DC, carga total de até 4 A, temperatura ambiente entre -25 e 80 °C e a adequação do conector ao equipamento.

Procure outra configuração quando

O ponto de conexão exigir comprimento diferente, conector com outra geometria ou codificação, ou condições fora dos limites elétricos, ambientais ou mecânicos informados. A ficha não identifica modelos alternativos específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante / marca	IFM	Identificação do produto no anúncio.
Modelo / part number / SKU	EVC939	Código indicado para identificação e consulta do produto.
Aplicação	Barramento CAN, aplicações móveis	Aplicação declarada na ficha do produto.
Quantidade por embalagem	1 peça	Unidade informada por embalagem.

Dados elétricos e conexão
Tensão de funcionamento	< 30 V AC / < 36 V DC	Limites de tensão de operação declarados.
Corrente máxima de carga total	4 A	Capacidade de carga total informada; não exceder este valor.

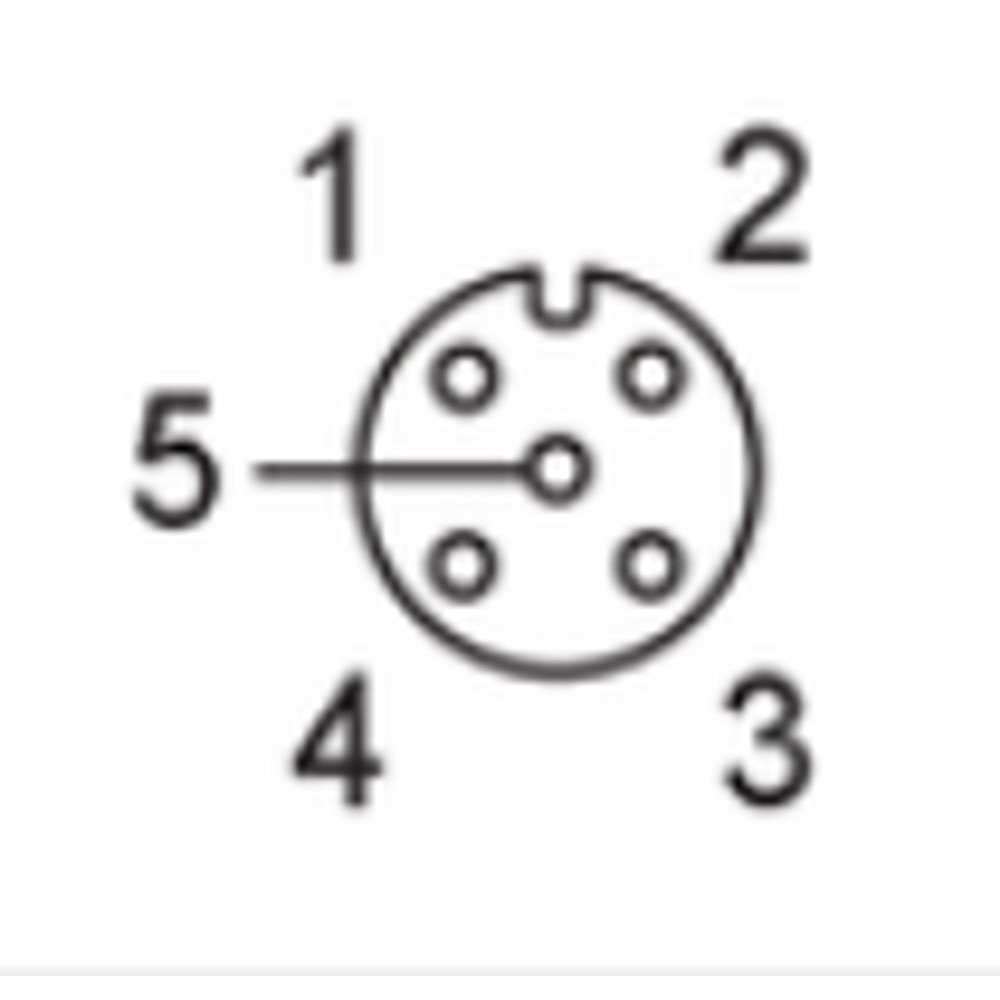

Conector	1 x M12, reto, fêmea, codificação A, 5 contatos	Configuração elétrica e mecânica do conector.
Contatos	Dourados	Acabamento dos contatos especificado na ficha.

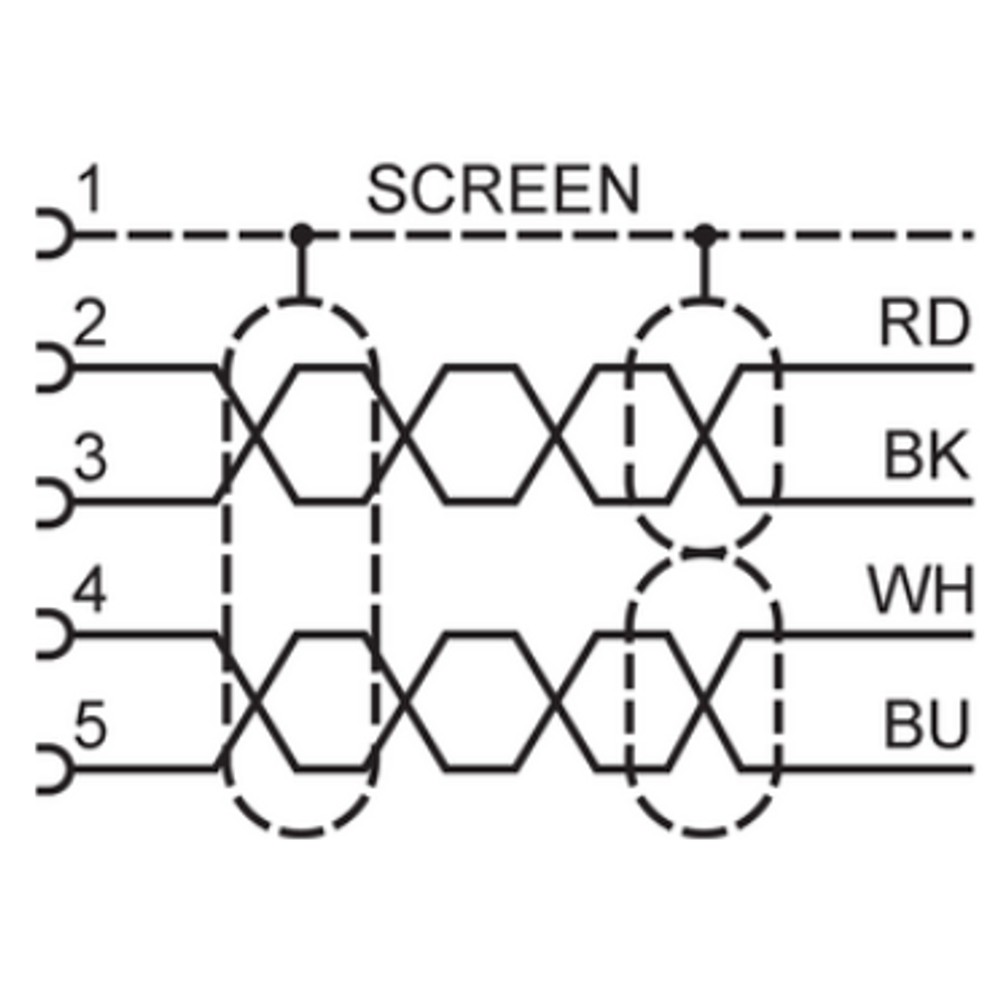

Condutores e blindagem	RD/BK: 2 x 0,75 mm² (42 x Ø 0,15 mm); WH/BU: 2 x 0,5 mm² (19 x Ø 0,19 mm); screen: 1 x 0,75 mm² (42 x Ø 0,15 mm)	Construção elétrica do cabo conforme especificação declarada.
Cores dos fios	BK = preto; BU = azul; RD = vermelho; WH = branco; screen = tela	Identificação de cores informada na ficha.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa indicada para o aperto do bloqueio do conector.

Construção e materiais
Comprimento do cabo	2 m	Comprimento especificado.
Material do revestimento do cabo	PUR	Material declarado para o revestimento do cabo.
Diâmetro do cabo	8,4 mm	Diâmetro nominal informado.
Blindagem	Sim	Cabo especificado como blindado.
Livre de halogênio	Sim	Característica declarada na ficha.
Cor do cabo	Roxo/lilás	Identificação visual do cabo.
Material do invólucro do conector	TPU	Material declarado para o corpo do conector.
Material da porca / bloqueio	Latão niquelado	Material especificado para o mecanismo de bloqueio.
Material da vedação	FKM	Material da vedação informado.
Material do revestimento / corpo do conector	Metal e polímero; corpo preto	Descrição geral informada nos atributos do anúncio; a ficha também identifica o invólucro como TPU.

Proteção e condições ambientais
Grau de proteção	IP67, IP68, IP69K	Graus de proteção declarados para o produto; observar as condições de instalação e montagem aplicáveis.
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente informada.

Dados mecânicos e movimento
Dimensões do conector	14,5 x 14,5 x 43,9 mm	Dimensões declaradas para o conjunto do conector.
Raio mínimo de curvatura em aplicação flexível	10 x diâmetro do cabo	Raio mínimo indicado; para Ø 8,4 mm, calcular a partir do diâmetro do cabo e respeitar a orientação de instalação.
Ciclos de curvatura	> 5 milhões	Número de ciclos informado para tolerância a dobras.
Velocidade máxima de deslocamento	3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Torção máxima permitida	±180°/m	Limite de torção declarado.
Tamanho da chave	14 mm	Medida da chave informada para a instalação.
Peso	214,5 g	Peso declarado do produto.

COMPATIBILIDADE

Comunicação

• Aplicação declarada: barramento CAN em aplicações móveis. A ficha não especifica versão do protocolo, taxa de transmissão nem dispositivos compatíveis.

Conexões

Elétrica Cabo blindado de 2 m; condutores RD/BK: 2 x 0,75 mm²; WH/BU: 2 x 0,5 mm²; tela: 1 x 0,75 mm². Conector fêmea M12 reto, codificação A, 5 contatos dourados. Tensão de operação < 30 V AC / < 36 V DC e capacidade de carga total de 4 A. A ficha não fornece pinagem por contato.

Processo Conector elétrico M12 reto, fêmea, codificação A, rosca M12x1. A compatibilidade mecânica exige contraparte correspondente; confirme também a atribuição dos pinos e os requisitos elétricos do equipamento.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão de barramento CAN em aplicação móvel, com interface M12 fêmea codificada A compatível e requisitos dentro dos limites declarados.	✓	É a aplicação indicada na ficha; a compatibilidade do equipamento específico depende da pinagem e dos requisitos elétricos, que devem ser confirmados.
Equipamento que requer contraparte M12 com geometria, sexo ou codificação diferentes.	✗	A conexão especificada é fêmea, reta e codificada A; a ficha não declara compatibilidade com outras configurações.
Circuito cuja tensão ultrapassa 30 V AC ou 36 V DC.	✗	A tensão de operação declarada é inferior a 30 V AC ou inferior a 36 V DC.
Aplicação que exige mais de 4 A de carga total.	✗	A capacidade máxima de carga total informada é 4 A.

INSTALAÇÃO

Como instalar o EVC939 IFM – Cabo conector fêmea M12 para barramento CAN móvel, 2 m, blindado, PUR

Confirme que o conector do equipamento corresponde a M12 fêmea, reto e codificado A, e valide a pinagem no esquema do equipamento conectado.
Verifique que a tensão e a carga do circuito permanecem dentro dos limites especificados para o cabo.
Planeje o percurso do cabo sem exceder a torção máxima permitida e respeitando raio mínimo de curvatura de 10 vezes o diâmetro do cabo.
Alinhe o conector com a contraparte antes de acoplar; não force a rosca nem os contatos.
Aperte o bloqueio com torque entre 0,6 e 1,5 Nm, sem exceder a faixa indicada.
Inspecione o assentamento da conexão, o cabo e a vedação; confirme que a instalação atende às condições necessárias para o grau de proteção declarado.

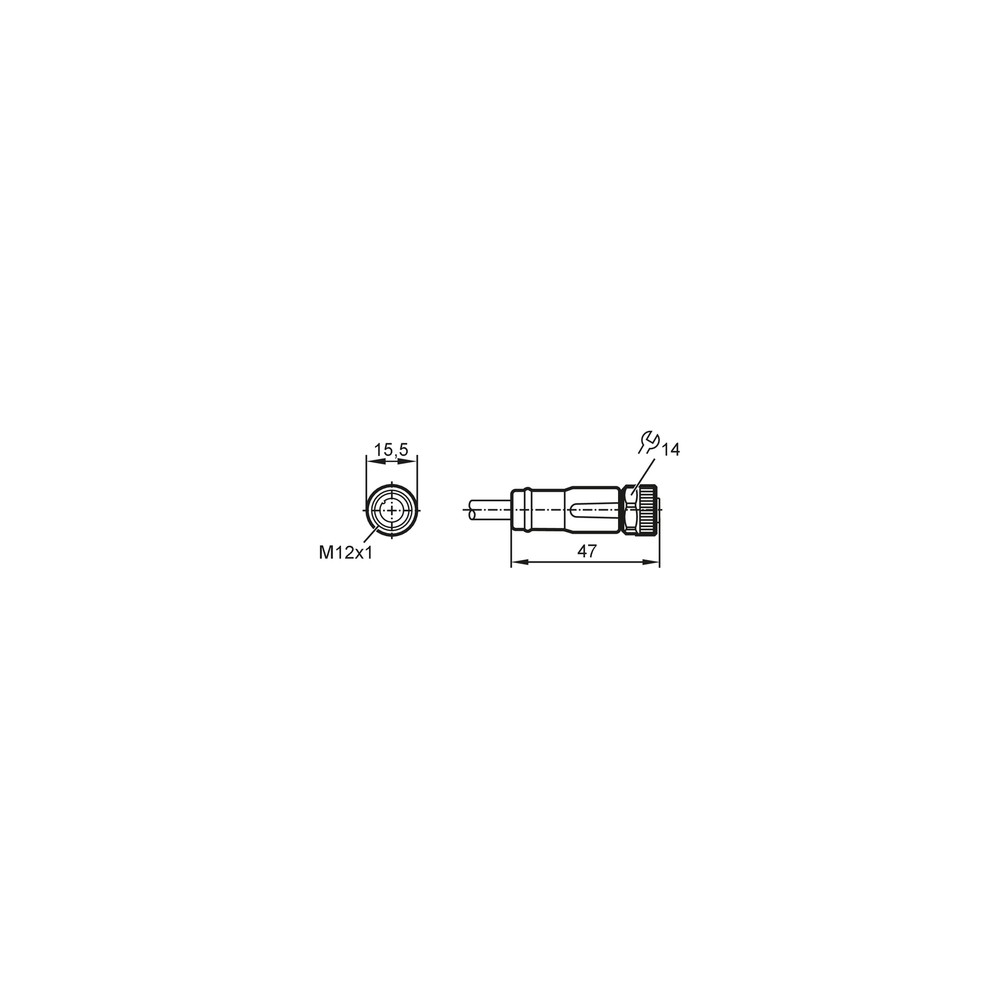

Desenho Dimensional

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A comunicação no barramento CAN não inicia ou apresenta falhas.	Conector incompatível, contatos sem acoplamento adequado ou pinagem diferente da exigida pelo dispositivo.	Confirme a codificação e o tipo de conexão, verifique o assentamento do conector e compare a pinagem dos dois equipamentos com a documentação correspondente.
O sinal apresenta interferência ou comportamento intermitente.	Possível problema de continuidade na blindagem ou dano no cabo/conector.	Inspecione o cabo e a conexão da tela conforme o projeto do sistema; verifique continuidade com o circuito desenergizado e seguindo procedimento seguro.
A conexão apresenta aquecimento ou interrupção sob carga.	Carga total acima do limite declarado, tensão fora da faixa ou contato mal acoplado.	Meça tensão e corrente em condições de operação e inspecione o acoplamento; compare os resultados com os limites da ficha.
Há entrada de umidade ou perda de vedação na conexão.	Acoplamento inadequado, vedação danificada ou instalação que não atende às condições necessárias para o grau de proteção.	Desenergize o circuito, verifique o estado da vedação e o assentamento da conexão; confira a montagem e as condições de uso.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC939 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC939 e para que tipo de conexão serve?

É um cabo de conexão IFM com conector fêmea M12, indicado para barramento CAN em aplicações móveis. A ficha não informa uma versão específica do protocolo ou uma lista de dispositivos compatíveis.

O que acompanha o EVC939?

A quantidade indicada é uma peça por embalagem. O conteúdo não especifica acessórios adicionais.

Ele serve para um equipamento com conector M12 codificado diferente de A?

A ficha especifica conector fêmea M12 reto com codificação A. Não há informação que confirme compatibilidade mecânica ou elétrica com outras codificações.

Posso usar este cabo em um circuito acima de 36 V DC ou 30 V AC?

Não: a tensão de operação especificada é inferior a 36 V DC ou inferior a 30 V AC. Para uma tensão superior, selecione uma solução cuja ficha cubra essa condição.

O barramento não comunica; o que devo verificar antes de trocar o cabo?

Confira o acoplamento, a codificação e a pinagem exigida pelos dispositivos. A ficha do EVC939 não apresenta pinagem por contato, portanto consulte a documentação do equipamento conectado.

O cabo falha quando a máquina se movimenta; qual pode ser a causa?

Verifique se o percurso respeita o raio mínimo de curvatura e os limites declarados de torção e deslocamento. Inspecione também o cabo e o conector quanto a danos visíveis.

Devo comprar este cabo ou um conjunto de componentes avulsos?

O anúncio identifica uma peça: o cabo EVC939 com conector fêmea integrado. A ficha não descreve kits nem componentes avulsos correspondentes.

Como saber se preciso do EVC939 ou de outra versão de cabo?

Escolha o EVC939 se a instalação requerer 2 m, conector fêmea M12 reto codificado A e a aplicação declarada em barramento CAN móvel. Se comprimento, geometria, codificação ou limites elétricos forem diferentes, compare a ficha da configuração necessária.

Qual ferramenta e torque devo usar para instalar o conector?

A ficha informa tamanho de chave de 14 mm e torque de aperto de 0,6 a 1,5 Nm. Alinhe a conexão antes de apertar e não force o acoplamento.

Como evitar danificar o cabo durante a instalação em movimento?

Respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e a torção máxima permitida de ±180°/m. A ficha também declara velocidade máxima de deslocamento de 3,3 m/s nas condições indicadas pelo fabricante.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração mecânica do conector M12 identificada na ficha; deve corresponder à contraparte para permitir o acoplamento correto.

Blindagem

Tela condutiva integrada ao cabo, identificada como condutor screen na construção especificada.

Raio mínimo de curvatura

Limite de curvatura do cabo indicado como múltiplo do seu diâmetro; curvaturas menores que o valor especificado não são permitidas pela ficha.

Grau de proteção IP

Classificação declarada para a proteção do produto contra ingresso de agentes, cuja aplicação depende da montagem e das condições especificadas.

PUR

Material indicado para o revestimento do cabo deste modelo.
