CHAVE FIM DE CURSO DE ALAVANCA ZV1H 236-11ZP
ACE Schmersal
18843102

CHAVE FIM DE CURSO DE ALAVANCA
ACE Schmersal

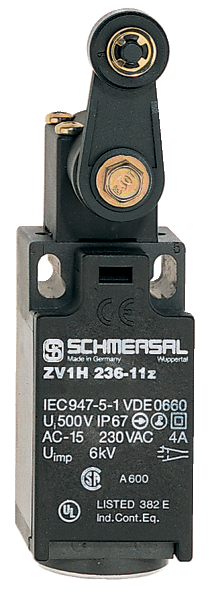

CHAVE FIM DE CURSO DE ALAVANCA ZV1H 236-11ZP
Imagem meramente ilustrativa
R$ 131,71

Nossos preços são com impostos. Devolução grátis em até 7 dias.

Em estoque. Clique aqui para Prazo de Entrega.

Informação do fabricante Fabricado por ACE Schmersal
  • Enviado por Schmersal
  • 18843102
  • 8536.50.90
Descrição Opiniões do produto 0 Links
Código para encomenda Descrição do tipo de produtos ZV1H 236-11Z Número de...mais
Saiba mais sobre: "CHAVE FIM DE CURSO DE ALAVANCA ZV1H 236-11ZP"
Código para encomenda
Descrição do tipo de produtos
ZV1H 236-11Z
Número de artigo (Número de encomenda)
101153303
EAN (European Article Number)
4030661168920
eCl@ss number, Version 9.0
27-27-26-01
Homologações
Certificados
cULus
cCSAus
CCC
EAC
Propriedades globais
Nome de produto
Z 236 Alavanca basculante com roldana 1H
Instruções
IEC 60947-5-1
ISO 13849-1
BG-GS-ET-15
Forma construtiva do compartimento
Design construtivo padrão
Actuator type to DIN EN 50047
A
Material do invólucro
Plástico, termoplástico reforçado com fibra de vidro, auto-extinção de fogo
Material dos contatos, elétrico
Prata
Material da alavanca
Plástico
material do rolete
Plástico
Peso bruto
70 g
General data - Features
Funções de segurança
Sim
Number of auxiliary contacts
1
Number of safety contacts
1
Classificação
Normas, regulamentos
ISO 13849-1
Mission Time
20 Year(s)
Classificação - saídas de segurança
B10d Contato normalmente fechado (NA)
20.000.000 comutações
Dados mecânicos
Elemento de atuação
Alavanca basculante com roldana
Mínima resistência mecânica
20.000.000 comutações
Velocidade de atuação, mínimo
92 mm/min
Velocidade de atuação, máximo
1 m/s
Note (Actuating speed)
Actuating speed with actuating angle 30° to switch axis
torque de atuação, mínimo
0,15 Nm
Torque da abertura forçada
0,185 Nm
Dados mecânicos - dimensões
Conexão, conector
Conexão por parafuso
Secção mínima dos cabos de conexão,
0,75 mm²
Secção máxima dos cabos de conexão,
2,5 mm²
Note (Cable section)
All indications about the cable section are including the conductor ferrules.
Altura do sensor
109 mm
Comprimento do sensor
42,5 mm
Largura de sensor
30 mm
Ambiente
Tipo de proteção
IP67
Temperatura ambiente, mínimo
-30 °C
Temperatura ambiente, máximo
+80 °C
Ambient conditions - Insulation value
Medição da rigidez dielétrica da tensão máxima
6 kV
Dados elétricos
Corrente de ensaio térmico
10 A
Corrente de curto-circuito de acordo com EN 60947-5-1 {A}
1.000 A
Categoria de aplicação AC-15
230 VAC
Categoria de aplicação AC-15
4 A
Categoria de aplicação DC-13
24 VDC
Categoria de aplicação DC-13
1 A
Elemento de comutação
Contato normalmente fechado/contato normalmente aberto (NF/NA)
Princípio de comutação
Elemento de atuação tipo "snap"
Duração do impacto, máximo
3 ms
Frequência de comutação
5.000 /h
Tempo de comutação, máximo
5,5 ms
