Cabo de Conexão Fêmea M12 IFM EVC086 15m PUR

Pré-visualizar: EVC086 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 15m PUR IP69K

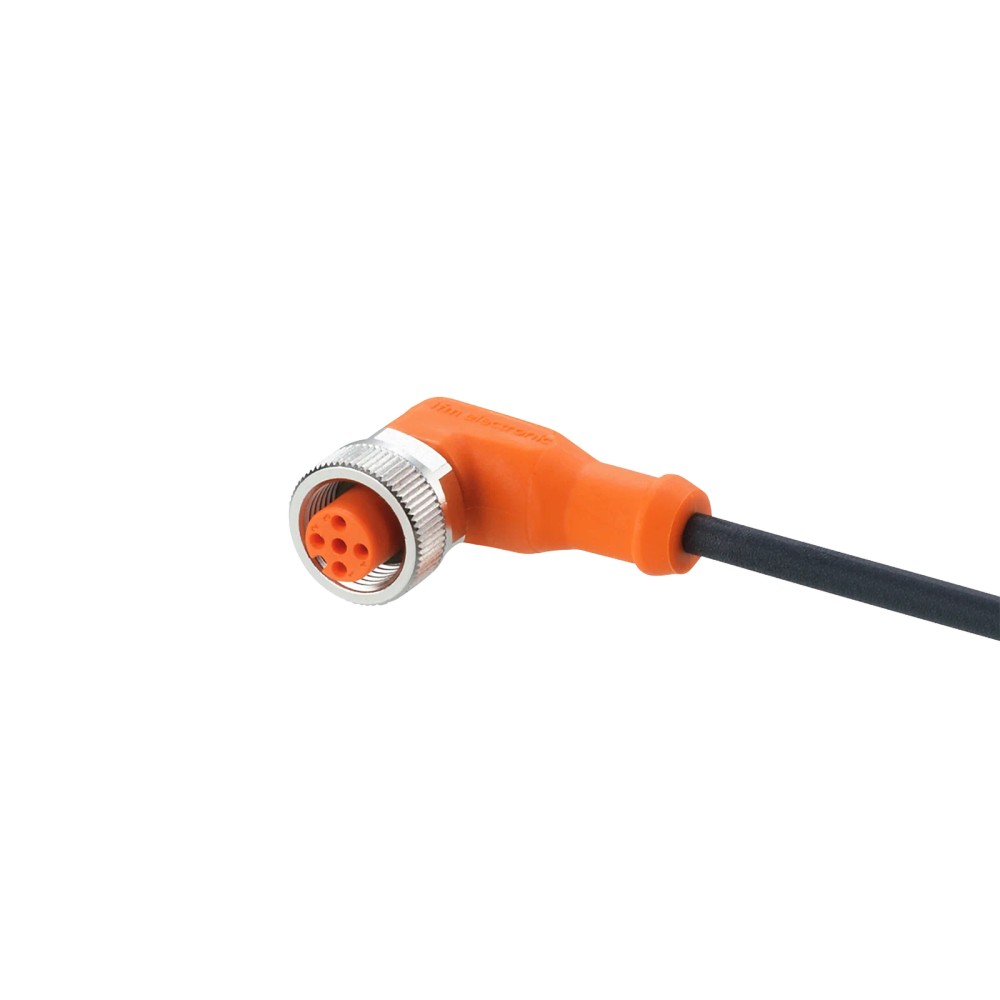

EVC086 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 15m PUR IP69K

Imagem meramente ilustrativa

R$ 369,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC086
EAN: 4021179226417
NCM do produto: 85444200

Destaques do Produto Tipo de Conector...mais

Fechar menu

Saiba mais sobre: "EVC086 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 15m PUR IP69K"

Destaques do Produto

Tipo de Conector

Fêmea M12 Angular

Comprimento

15 metros

Grau de Proteção

IP69K

Material do cabo

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão com Conector Fêmea M12 Angular EVC086 IFM

O EVC086 é um cabo de conexão industrial de 15 metros com conector fêmea M12 angular, ideal para ambientes de automação. Projetado com material PUR de alta resistência, suporta exposição a refrigerantes e lubrificantes industriais. Possui grau de proteção IP69K e contatos banhados a ouro para garantir confiabilidade e longevidade na transmissão de sinais.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	EVC086
Comprimento	15 m
Material	PUR
Grau de proteção	IP 65, 67, 68, 69K
Tensão operacional	< 250 V AC
Corrente	4 A
Temperatura	-25...90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas de ferramentas.
Ambientes com exposição a lubrificantes e refrigerantes.
Aplicações que exigem grau de proteção IP69K (alta pressão e temperatura).

⚠ Considere outro se precisa de:

Aplicações com temperatura ambiente superior a 90 °C.
Locais que exijam raio de curvatura menor que 10 vezes o diâmetro do cabo (43 mm).
Ambientes com torção cíclica superior a ± 180 °/m.

APLICAÇÕES E USO

Ambientes de usinagem com presença de fluidos refrigerantes.
Sistemas de automação industrial que utilizam conectividade M12.
Aplicações que requerem alta durabilidade em condições de movimentação cíclica.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão com Conector Fêmea M12 Angular EVC086 IFM, verifique estes pontos:

Quando utilizar o EVC086

Escolha este modelo quando necessitar de um cabo robusto para ambientes industriais agressivos, onde a exposição a fluidos é constante e a vedação IP69K é mandatória.

Quando buscar alternativas

Busque outras opções se a aplicação exigir um cabo com comprimento inferior a 15 metros para evitar excesso de sobra de cabo, ou se a pinagem e codificação do conector (neste caso, codificação A) forem incompatíveis com o dispositivo de campo.

ESPECIFICAÇÕES TÉCNICAS

Características Técnicas
Material	PUR	Material do revestimento externo com resistência a óleos e lubrificantes.
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Indica vedação total contra poeira e resistência a limpeza com jatos de alta pressão.

Dados Elétricos
Tensão de operação	< 250 V AC	Limite de isolação para operação em redes elétricas padrão.
Corrente por contato	4 A	Capacidade máxima de corrente suportada por cada pino do conector.

COMPATIBILIDADE

Comunicação

• Protocolos padrão suportados (passivo, depende da aplicação)

Conexões

Elétrica 4 x 0,34 mm²

Processo M12 angular, codificação A

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com lavagem a jato de alta pressão	✓	O produto possui grau de proteção IP69K, projetado especificamente para essa condição.
Uso em redes de alta tensão (> 250V AC)	✗	O cabo possui isolamento nominal máximo para 250V AC/300V DC.

INSTALAÇÃO

Como instalar o Cabo de Conexão com Conector Fêmea M12 Angular EVC086 IFM

Certifique-se de que a alimentação do equipamento esteja desligada.
Verifique se o conector fêmea está limpo e sem detritos.
Alinhe a ranhura de codificação do cabo M12 com o guia do dispositivo macho.
Insira o conector e rosqueie a porca de travamento manualmente.
Utilize uma ferramenta adequada para atingir o torque de 0,6 a 1,5 Nm, garantindo a vedação IP69K.
Fixe o cabo de forma que não sofra tensão excessiva, respeitando o raio de curvatura mínimo.

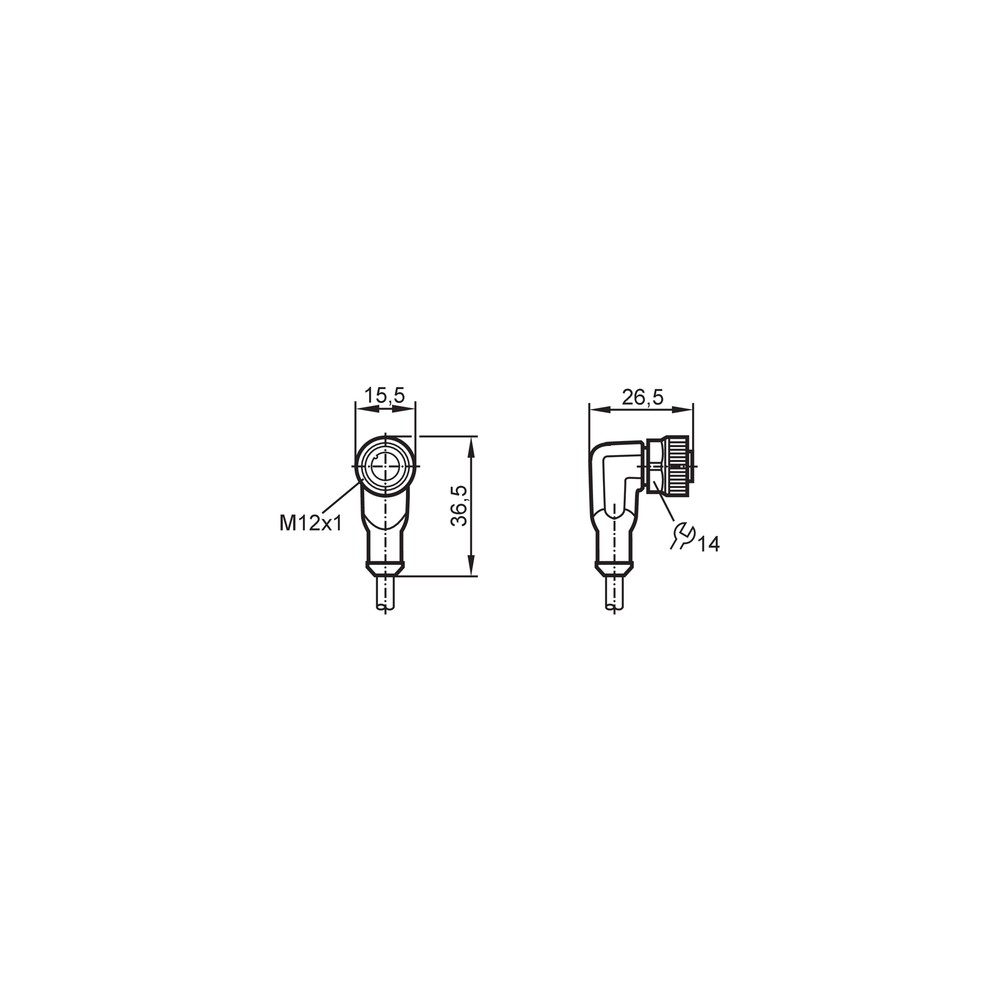

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vibração excessiva ou entrada de umidade no conector.	Torque de aperto fora do especificado (0,6-1,5 Nm).	Verificar se a porca de latão niquelado está firme e se a vedação FKM está intacta.
Sinal intermitente ou rompimento interno dos fios.	Dobramento do cabo além do raio mínimo (10x diâmetro).	Inspecionar o revestimento externo em busca de vincos ou deformações visíveis.
Queda na qualidade da transmissão de sinal.	Oxidação por contaminação química agressiva.	Verificar a integridade dos contatos banhados a ouro no soquete fêmea.
Aquecimento do conector ou derretimento da isolação.	Sobrecarga de corrente (acima de 4A).	Medir a corrente de carga no circuito e comparar com o limite de 4 A.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos EVC086 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de conexão EVC086?

O EVC086 é um cabo de conexão industrial com conector fêmea M12 angular, projetado para aplicações em automação industrial, máquinas de ferramentas e ambientes com presença de lubrificantes ou refrigerantes.

Quais são as principais características técnicas deste cabo?

Este cabo possui 15 metros de comprimento, revestimento em PUR livre de halogênio e silicone, e contatos banhados a ouro para garantir alta resistência à corrosão.

Para quais aplicações o produto não é recomendado?

Não é indicado para ambientes com temperaturas operacionais contínuas acima de 90 °C (conforme limitações cULus a 75 °C) ou onde o esforço de torção exceda ± 180 °/m.

Existem restrições de uso para o EVC086?

Este cabo não deve ser utilizado em conexões elétricas que ultrapassem a tensão nominal de 250 V AC ou 300 V DC, ou em aplicações que exijam diâmetro de curvatura inferior a 10 vezes o diâmetro do cabo.

Como diagnosticar falhas na conexão?

Sintomas comuns incluem falha de comunicação ou intermitência de sinal. Verifique se há sinais de oxidação nos pinos ou danos físicos ao revestimento do cabo.

O que verificar se o sensor conectado não responde?

Se houver sinal intermitente, verifique se a porca de travamento está devidamente apertada conforme o torque recomendado (0,6...1,5 Nm) e se o cabo não está sendo esticado excessivamente.

Este cabo é melhor que usar extensores?

O EVC086 é uma peça única de 15 metros, ideal para longas distâncias onde se deseja evitar emendas que possam degradar o grau de proteção IP69K.

Posso substituir meu cabo antigo pelo EVC086?

Sim, é uma peça de reposição direta da série EVC da IFM, garantindo compatibilidade mecânica total com outros conectores M12 da marca.

Como instalar este conector corretamente?

Certifique-se de alinhar corretamente o conector fêmea com o pino guia do dispositivo, rosqueando a porca manualmente até sentir firmeza, e finalize com ferramenta se necessário dentro do torque de 0,6 a 1,5 Nm.

Quais são as certificações e procedência do produto?

O produto possui certificações CE, cULus e UKCA, atestando conformidade com normas internacionais de segurança e qualidade industrial.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento externo do cabo conhecido pela alta resistência mecânica, abrasão e flexibilidade. (Ref.: Material)

IP69K

Grau de proteção que indica resistência total contra entrada de poeira e proteção contra jatos de água de alta pressão e alta temperatura. (Ref.: Grau de proteção)

M12

Padrão de rosca métrica de 12 mm utilizado em conectores circulares industriais para sensores e atuadores. (Ref.: Conexão elétrica)

Sem halogênio

Característica de cabos que não emitem gases tóxicos ou corrosivos em caso de incêndio, atendendo normas de segurança. (Ref.: Sem halogênio)

Raio de flexão

Medida mínima de curvatura permitida para o cabo sem que ocorram danos estruturais aos condutores internos. (Ref.: Raio de flexão)
