Cabo de Conexão IFM EVC177 M12 4 Polos 20m PUR

Pré-visualizar: EVC177 IFM - Cabo de Conexão ifm M12 Automação Industrial 4 Polos 20m PUR IP69K

EVC177 IFM - Cabo de Conexão ifm M12 Automação Industrial 4 Polos 20m PUR IP69K

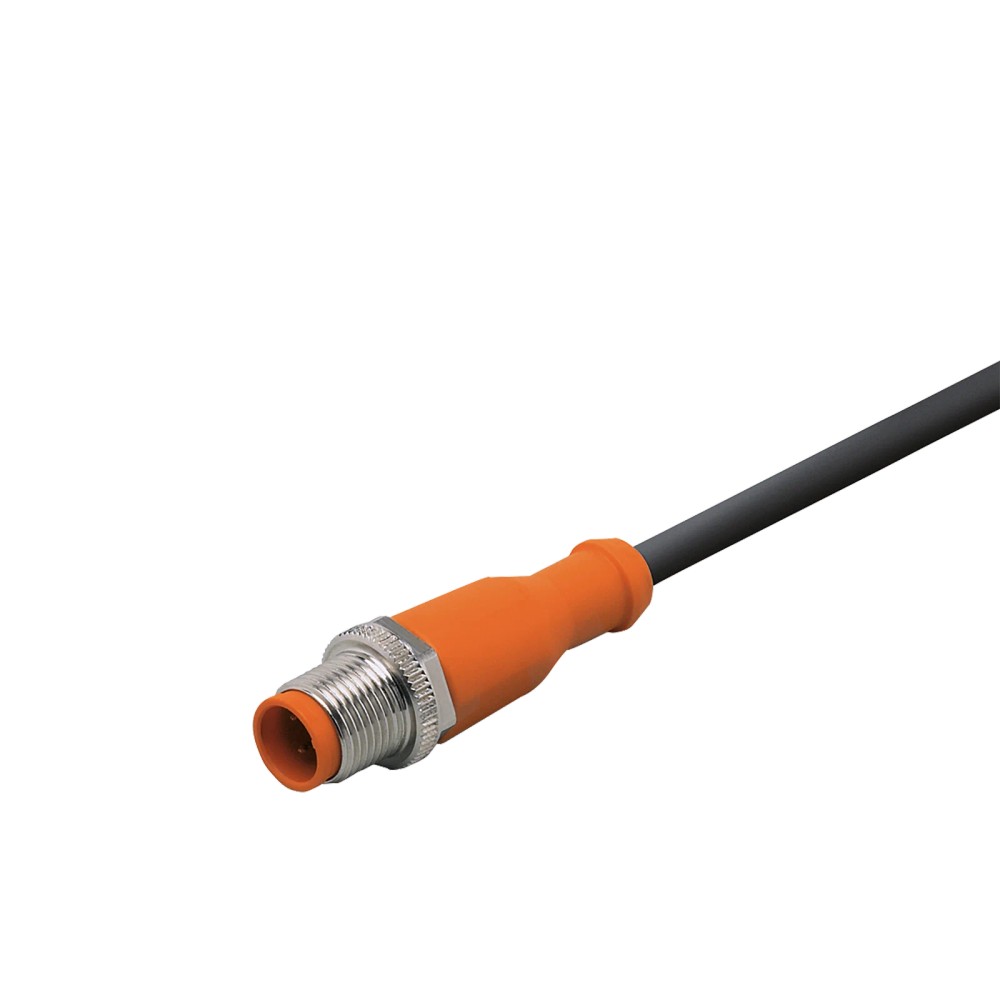

Imagem meramente ilustrativa

R$ 424,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC177
EAN: 4021179238991
NCM do produto: 85444200

Destaques do Produto Comprimento 20 metros...mais

Fechar menu

Saiba mais sobre: "EVC177 IFM - Cabo de Conexão ifm M12 Automação Industrial 4 Polos 20m PUR IP69K"

Destaques do Produto

Comprimento

20 metros

Conexão

M12 Reto

Número de Polos

4 Polos

Material

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC177 IFM - Cabo de Conexão ifm M12 4 Polos 20m PUR IP69K

O EVC177 é um cabo de conexão industrial de 20 metros, equipado com conector M12 reto e 4 polos. Desenvolvido para automação, possui revestimento em PUR e grau de proteção IP69K, garantindo durabilidade em ambientes com fluidos lubrificantes e refrigeração. Destaca-se pela alta resistência à flexão, suportando mais de 5 milhões de ciclos de curvatura.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC177
Comprimento	20 m
Conector	M12 Reto
Polos	4
Proteção	IP69K
Material	PUR
Tensão	< 250V AC
Temperatura	-25 a 90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Uso em esteiras porta-cabos (drag chains)
Aplicações com presença de lubrificantes e fluidos refrigerantes
Conexão de sensores e atuadores M12 padrão
Ambientes industriais com necessidade de proteção IP69K

⚠ Considere outro se precisa de:

Instalação próxima a fontes de calor acima de 90°C
Uso em sistemas de rede que exigem codificação diferente de A (ex: B, D, X)
Aplicação em tensões superiores a 250V AC / 300V DC
Dobramentos com raio inferior a 10 vezes o diâmetro do cabo

APLICAÇÕES E USO

Aplicações em esteiras porta-cabos (drag chains)
Instalação em máquinas-ferramenta e CNC
Ambientes industriais com exposição a agentes refrigerantes
Conexão de sensores de proximidade e fim de curso

COMO ESCOLHER

Antes de comprar o EVC177 IFM - Cabo de Conexão ifm M12 4 Polos 20m PUR IP69K, verifique estes pontos:

Quando escolher este cabo

Ideal para longas distâncias (20m) que exigem alta performance mecânica, esteiras porta-cabos e ambientes com alta incidência de umidade, óleos ou necessidade de lavagem técnica (IP69K).

Quando buscar alternativa

Busque cabos com codificação B ou D se a aplicação for rede de dados (Profibus/Ethernet), ou conectores angulados se o espaço de instalação for limitado.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Comprimento	20 m	Comprimento total do cabo
Material de Revestimento	PUR	Material externo resistente a agentes químicos
Grau de Proteção	IP65, IP67, IP68, IP69K	Níveis de estanqueidade contra fluidos e poeira

Dados Elétricos
Tensão de Operação	< 250 V AC / < 300 V DC	Limite de tensão de trabalho
Corrente Nominal	4 A	Capacidade de condução de corrente

Condições Ambientais
Temperatura Ambiente	-25...90 °C	Faixa de operação térmica
Ciclos de Curvatura	> 5 milhões	Resistência a flexão repetitiva

COMPATIBILIDADE

Comunicação

• Sensores digitais M12 padrão

• Atuadores de 4 pinos

• Entradas/Saídas de PLCs

Conexões

Elétrica 4 Polos, A-coded

Processo M12 Reto

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Esteira porta-cabos (Drag chain)	✓	Resiste a > 5 milhões de ciclos de curvatura.
Ambiente com óleo e refrigeração	✓	Material PUR altamente resistente a fluidos industriais.
Conexão de rede Ethernet	✗	Codificação A não é adequada para redes Ethernet (requer codificação D).

INSTALAÇÃO

Como instalar o EVC177 IFM - Cabo de Conexão ifm M12 4 Polos 20m PUR IP69K

Verifique a compatibilidade do dispositivo (M12 4 polos).
Limpe o local de conexão para evitar contaminação.
Alinhe os pinos do conector com a entrada do dispositivo.
Insira o cabo até sentir o encaixe seguro.
Rosqueie a porca manualmente até o aperto inicial.
Aplique o torque final entre 0.6 e 1.5 Nm.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Rompimento do cabo próximo ao conector	Uso de ferramentas inadequadas ou excesso de força	Inspecionar visualmente o ponto de dobra e continuidade
Falhas intermitentes no sinal	Aperto insuficiente ou oxidação	Verificar se a porca está apertada corretamente (0.6-1.5 Nm)
Deformação física ou falha interna	Excesso de torção além do especificado	Checar se a instalação respeita o limite de ± 180 °/m
Corte ou abrasão no isolamento externo	Dano mecânico por ferramentas	Verificar a integridade do PUR ao longo do cabo

DOCUMENTAÇÃO TÉCNICA

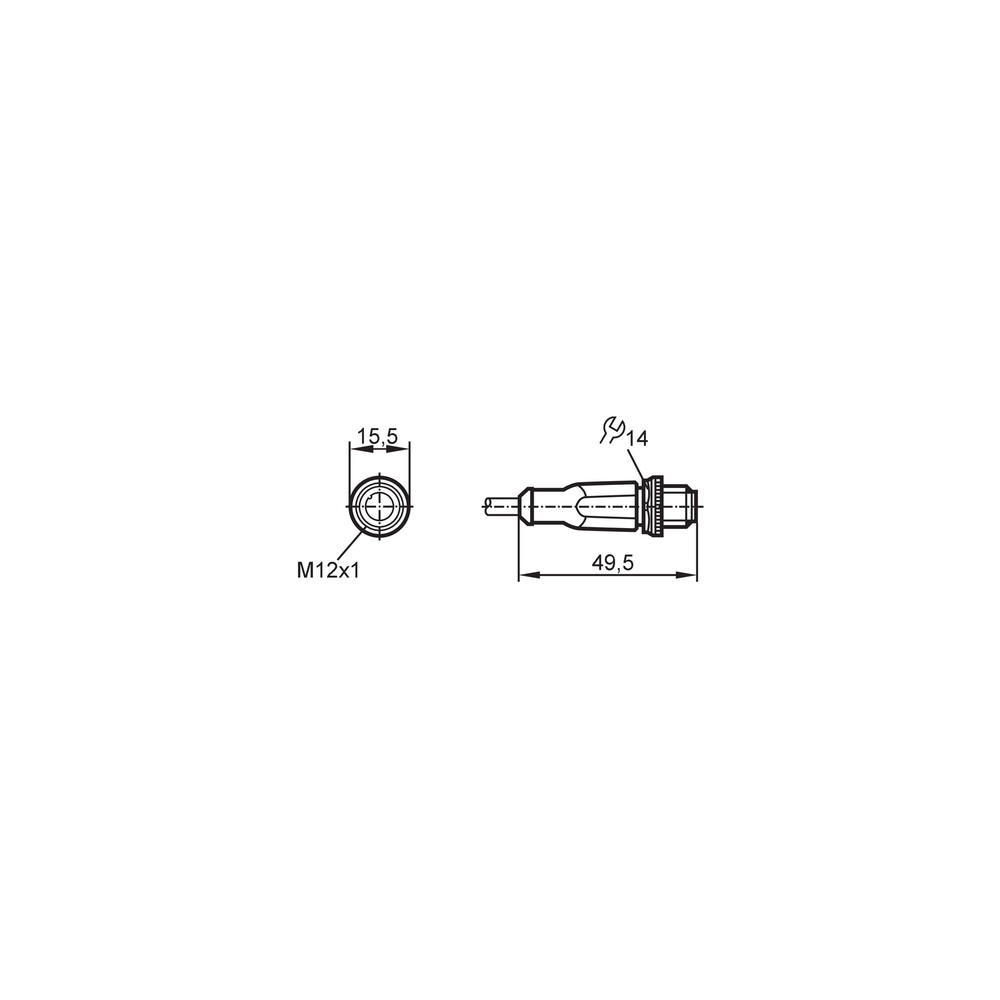

Datasheet EVC177 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC177 da IFM?

O EVC177 é um cabo de conexão industrial M12 de 4 polos, com 20 metros de comprimento, revestido em PUR, ideal para automação onde há necessidade de alta resistência mecânica.

Para que tipo de aplicação industrial este cabo é indicado?

Ele é projetado para aplicações em máquinas-ferramenta, sistemas robóticos com esteiras porta-cabos e ambientes com presença de fluidos refrigerantes e lubrificantes.

Este cabo serve para redes de comunicação Profibus ou Ethernet?

Não, este modelo possui codificação A. Ele não é compatível com equipamentos que exijam codificação B ou D, como certos sistemas de comunicação fieldbus específicos.

Existe alguma restrição de uso para este cabo?

O cabo não deve ser utilizado em aplicações que excedam 90°C de temperatura ambiente ou em sistemas de alta voltagem superior a 250V AC/300V DC.

Como identificar se o cabo está com defeito?

Sintomas comuns incluem falhas intermitentes de sinal ou perda de comunicação, causadas frequentemente por torção excessiva ou esmagamento do cabo; verifique visualmente a integridade do isolamento.

O sensor não responde. O que verificar no cabo?

A causa provável é o mau contato no conector M12 ou rompimento interno dos condutores; verifique o aperto da porca e a continuidade elétrica com um multímetro.

Devo comprar o modelo de 20m ou um menor?

Este produto é indicado para conexões fixas ou flexíveis de longa distância (20m); para distâncias curtas ou espaços confinados, recomenda-se versões de menor metragem para evitar excesso de cabo.

Por que escolher este modelo em vez de um conector genérico?

Este cabo é um componente de conexão dedicado; para automação, ele supera cabos genéricos devido aos ciclos de dobramento (> 5 milhões) e resistência química superior.

Como realizar a instalação correta?

A instalação deve ser feita manualmente apertando a porca serrilhada entre 0.6 e 1.5 Nm, sem uso de ferramentas de alto impacto que possam danificar a rosca.

Qual a procedência deste material?

A IFM ELECTRONIC LTDA. é a fabricante e fornecedora, garantindo a conformidade técnica e a procedência direta do produto para aplicações industriais.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento do cabo com alta resistência mecânica, abrasão e resistência química (Ref.: Material de revestimento).

Codificação A

Padrão de pinagem M12 para sensores e atuadores de sinal/alimentação padrão (Ref.: Conexão conector).

IP69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de limpeza (Ref.: Grau de proteção).

Ciclos de curvatura

Quantidade de vezes que o cabo suporta movimento repetitivo sem falha (Ref.: Ciclos de curvatura).

Sem halogênio

Característica construtiva que evita a emissão de gases tóxicos em caso de combustão (Ref.: Característica especial).
