Transmissor de Temperatura ifm TA2435

Pré-visualizar: TA2435 IFM - Transmissor de Temperatura ifm Medição de fluidos -50 a 150°C IO-Link

TA2435 IFM - Transmissor de Temperatura ifm Medição de fluidos -50 a 150°C IO-Link

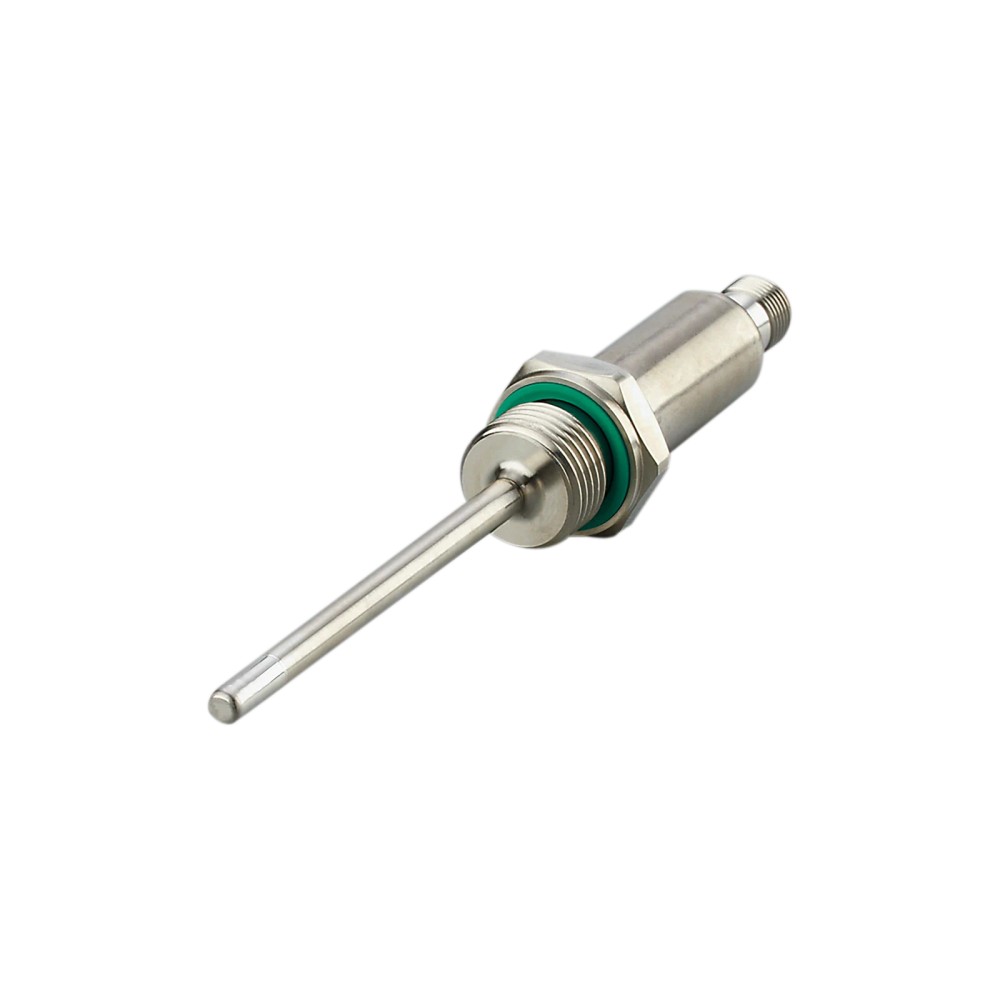

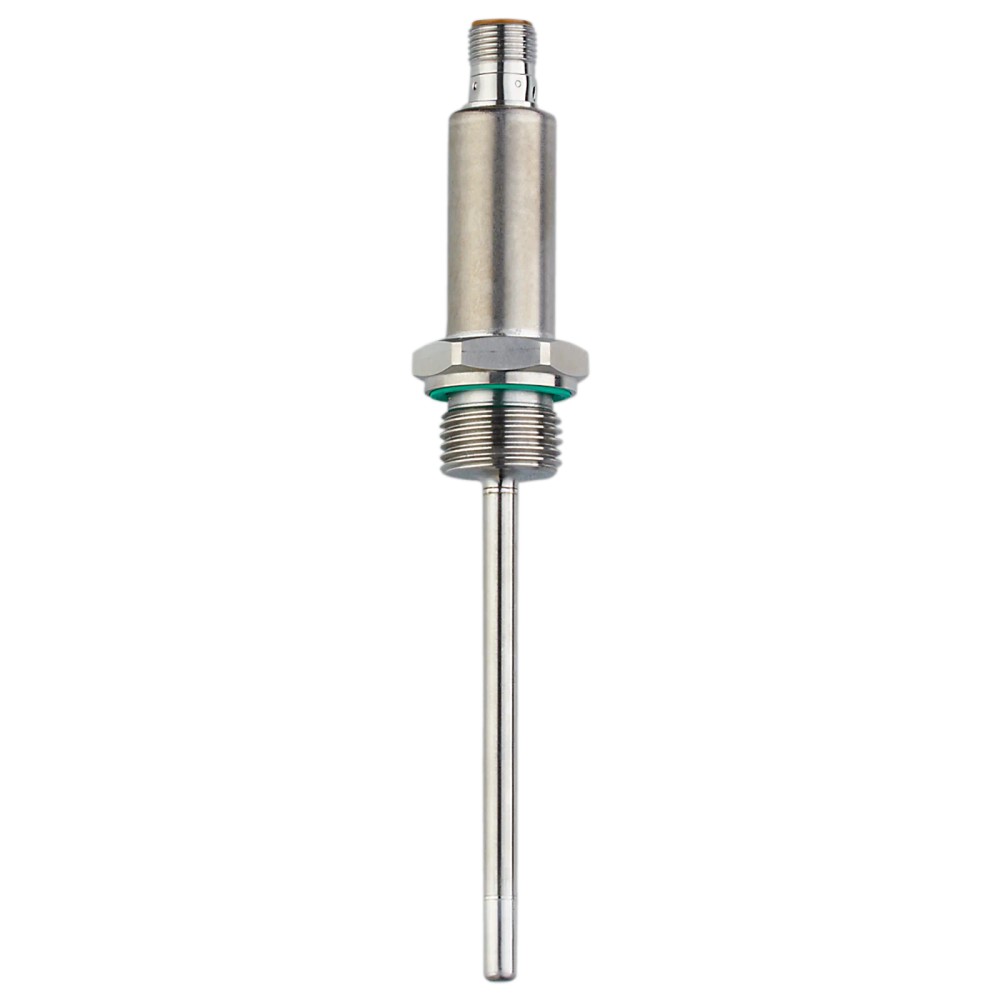

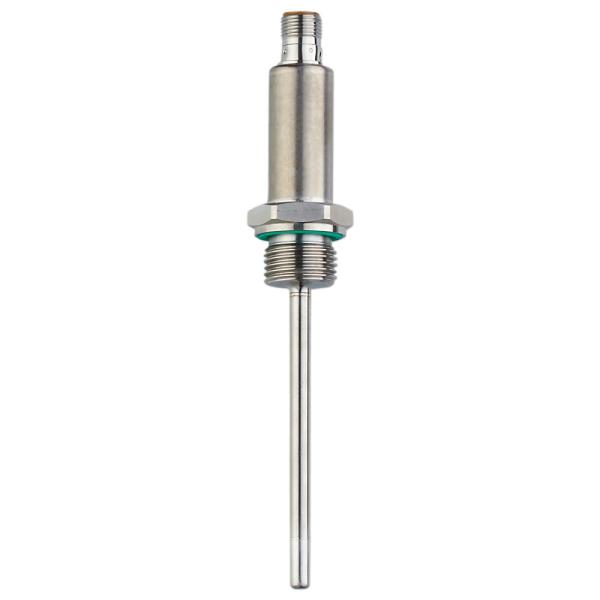

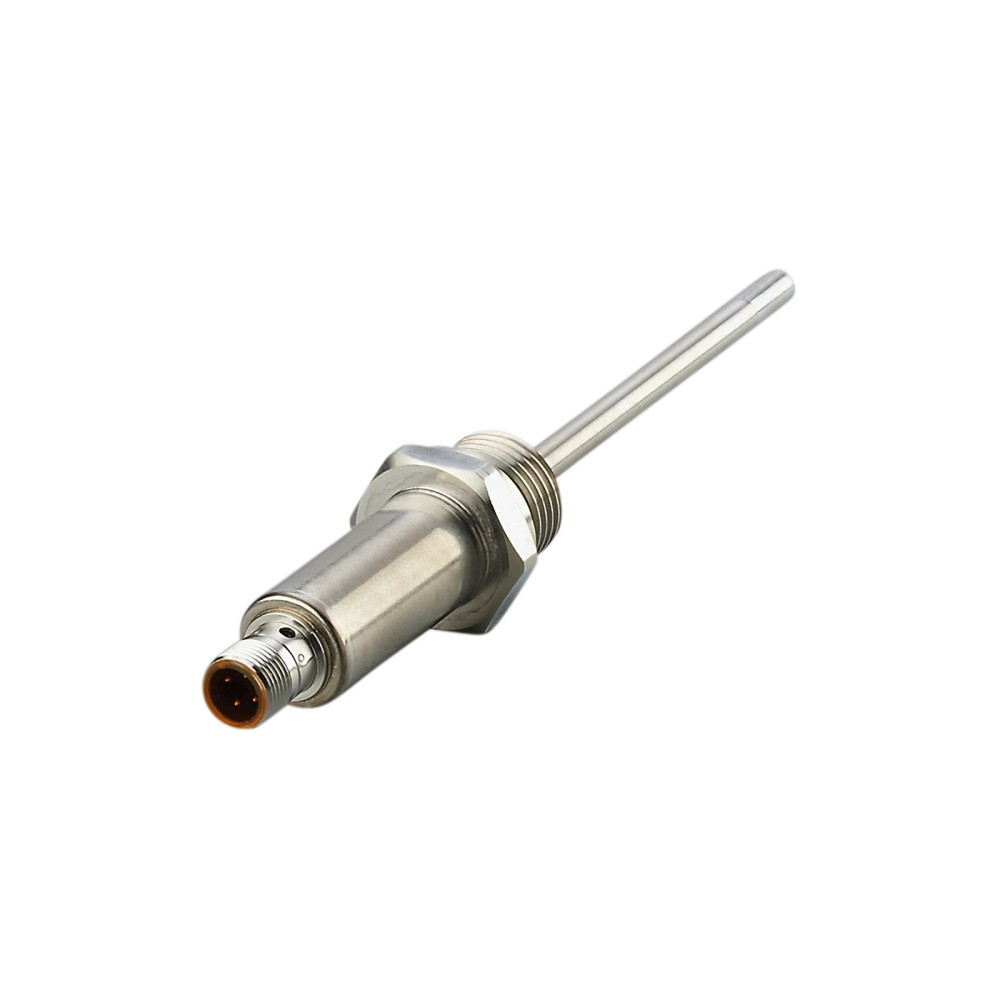

Imagem meramente ilustrativa

R$ 2.163,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TA2435
EAN: 4021179279833
NCM do produto: 90251990

Destaques do Produto Faixa de temperatura...mais

Fechar menu

Saiba mais sobre: "TA2435 IFM - Transmissor de Temperatura ifm Medição de fluidos -50 a 150°C IO-Link"

Destaques do Produto

Faixa de temperatura

-50...150 °C

Interface

IO-Link; saída analógica 4...20 mA

Processo

Rosca externa G 1/2

Conexão elétrica

M12, codificação A, 4 contatos

Pressão nominal informada

Resistência à pressão de 300 bar

Alimentação

18...32 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de temperatura ifm TA2435 para fluidos, -50 a 150 °C, IO-Link e saída analógica 4...20 mA

O ifm TA2435 é um transmissor de temperatura para medição em fluidos líquidos e gasosos. Mede de -50 a 150 °C e combina comunicação IO-Link com uma saída analógica de 4...20 mA. Possui elemento sensor Pt 1000 classe A, conexão de processo G 1/2 externa e resistência à pressão de 300 bar.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-50...150 °C
Elemento sensor	1 x Pt 1000, DIN EN 60751, classe A
Sinais de saída	Analógico 4...20 mA e IO-Link
Conexão de processo	G 1/2, rosca externa
Conexão elétrica	M12, 4 contatos, codificação A
Comprimento de instalação	100 mm
Resistência à pressão	300 bar / 30 MPa
Alimentação	18...32 V DC
Proteção do invólucro	IP 67, IP 68, IP 69K
Materiais em contato com o fluido	Aço inoxidável 316L e anel de vedação FKM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura em fluidos líquidos ou gasosos dentro da faixa de -50...150 °C, respeitando as condições de instalação e operação do fabricante.
Instalações com conexão de processo G 1/2 externa e circuito de alimentação de 18...32 V DC.
Sistemas que recebem sinal IO-Link ou sinal analógico de corrente 4...20 mA.

⚠ Considere outro se precisa de:

Não selecionar para temperaturas de processo fora da faixa de -50...150 °C.
Não conectar diretamente a uma entrada que não aceite IO-Link nem sinal de corrente 4...20 mA; confirmar a interface requerida pelo sistema de controle.
Não instalar em conexão de processo diferente de G 1/2 sem adaptador compatível. As especificações de pressão do adaptador também devem ser respeitadas.

APLICAÇÕES E USO

Uso indicado pela ficha: medição de temperatura em fluidos líquidos e gasosos, dentro do alcance de -50...150 °C. A ficha não especifica setores industriais ou fluidos particulares; confirme a compatibilidade química e as condições do processo com o fabricante antes da aplicação.
Possibilidade de integração em sistema de controle por IO-Link 1.1/COM2 ou por entrada analógica 4...20 mA, desde que alimentação, interface e carga estejam dentro dos limites informados.
Aplicações com conexão direta G 1/2 externa e pressão compatível com o limite do conjunto instalado. Se houver adaptador, considerar a pressão permitida pelo próprio adaptador.
A temperatura ambiente de operação informada é -25...80 °C. Não extrapolar essa faixa com base na faixa de medição do fluido.

COMO ESCOLHER

Antes de comprar o Transmissor de temperatura ifm TA2435 para fluidos, -50 a 150 °C, IO-Link e saída analógica 4...20 mA, verifique estes pontos:

Escolha o TA2435 quando

A aplicação exigir medição de temperatura em fluido líquido ou gasoso dentro de -50...150 °C, conexão de processo G 1/2 externa e saída analógica 4...20 mA e/ou comunicação IO-Link.

Avalie outra configuração quando

O processo exigir faixa térmica diferente, rosca de processo distinta ou um tipo de sinal diferente. Compare esses requisitos com a ficha do modelo alternativo e, para montagem com adaptador, use o limite de pressão especificado para o adaptador.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de temperatura	Classificação do equipamento.
Modelo	TA2435	Identificação do modelo.
Substâncias	Fluidos líquidos e gasosos	Meios indicados na ficha.
Elemento de medição	1 x Pt 1000	Elemento sensor utilizado.
Norma e classe do elemento	DIN EN 60751, classe A	Referência normativa e classe do Pt 1000.

Faixa de medição
Alcance de medição	-50...150 °C	Limites da faixa de medição especificada.
Ajuste de fábrica	-50...150 °C	Faixa de ajuste indicada pelo fabricante.

Dados elétricos e alimentação
Tensão de operação	18...32 V DC	Faixa de alimentação; indicada como supply class 2 conforme cULus.
Consumo de corrente	< 50 mA	Consumo informado para o dispositivo.
Classe de proteção elétrica	III	Classe de proteção especificada.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
EMC	DIN EN 61000-6-2	Norma EMC indicada nos dados do produto.

Saídas e sinais
Sinal de saída	Sinal analógico e IO-Link, configuráveis	Tipos de sinal informados na ficha.
Quantidade de saídas analógicas	1	Número de saídas de corrente.
Corrente da saída analógica	4...20 mA	Tipo e faixa do sinal analógico.
Carga máxima da saída	250 Ω em 18...19 V; 300 Ω em 19...32 V	Limites de carga associados à tensão de alimentação.
Precisão da saída analógica	± 0,3 + (± 0,1 % MS) K	Precisão especificada para a saída analógica; MS conforme notação da ficha.
Resolução da saída analógica	0,04 K	Resolução indicada para a saída analógica.

Interfaces e comunicação
Interface de comunicação	IO-Link	Protocolo de comunicação disponível.
Revisão IO-Link	1.1	Revisão da interface indicada.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Taxa de transferência especificada.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil informado para comunicação.
DeviceIDs suportados	default 377	Identificador informado nos dados do produto.
Tempo mínimo do ciclo do processo	2,3 ms	Tempo mínimo de ciclo indicado para o processo.

Precisão e desvios
Coeficiente de temperatura	0,1 % de duração / 10 K	Coeficiente informado pelo fabricante; manter a notação da ficha.

Tempos de resposta e prontidão
Tempo dinâmico de resposta T05 / T09	1 / 3 s	Tempos indicados para T05 e T09.
Retardo de prontidão	1 s	Tempo informado até a prontidão do dispositivo.

Condições ambientais e resistência
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente de operação informada.
Temperatura de armazenamento	-40...100 °C	Limites de temperatura de armazenamento.
Resistência à pressão	300 bar / 30 MPa	Valor informado para o sensor; em instalação com adaptador, vale o limite do adaptador.
Resistência a choques	DIN IEC 68-2-27, 50 g (11 ms)	Condição de ensaio especificada.
Resistência a vibrações	DIN IEC 68-2-6, 20 g (10...2000 Hz)	Condição de ensaio especificada.
Proteção IP	IP 67; IP 68; IP 69K	Graus de proteção informados; a adequação depende das condições de montagem e instalação.

Conexões e dados mecânicos
Conexão de processo	Rosca externa G 1/2	Interface mecânica para montagem no processo.
Conexão elétrica	1 x M12; codificação A; 4 contatos, dourados	Conector e configuração de contatos informados.
Comprimento de instalação EL	100 mm	Comprimento de instalação especificado.
Comprimento da sonda L	86 mm	Comprimento da sonda informado.
Diâmetro da sonda	6 mm	Diâmetro especificado para a sonda.
Dimensões	Ø 18,7 / L = 163,9 mm	Dimensões gerais registradas na ficha.
Invólucro	Cilíndrico	Formato do invólucro.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); anel de vedação FKM	Materiais especificados para contato com o meio.
Materiais de construção	Aço inoxidável 316L, PEI e FKM	Materiais listados para o produto.
Torque máximo de aperto	45 Nm	Limite de aperto indicado na ficha; observar os requisitos da montagem.
Peso	134,5 g	Massa informada para o produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Displays e elementos de operação
Display de estado de operação	1 x LED verde	Indicador de estado informado.
Característica dos contatos	Contatos banhados a ouro	Acabamento dos contatos elétricos.

Dados de confiabilidade e aprovação
MTTF	572 anos	Valor de MTTF declarado nos dados do produto; não representa vida útil garantida.
Número de aprovação UL	K002	Identificação de aprovação informada.
Aviso sobre resistência à pressão	Para instalação no adaptador, valem as especificações do adaptador.	Limitação expressa pelo fabricante para montagem com adaptador.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, transferência COM2 (38,4 kBaud), perfil Smart Sensor - SSP 0 Generic Profiled Sensor.

• Saída analógica de corrente 4...20 mA; sinais de saída configuráveis conforme dados do produto.

Conexões

Elétrica Conector M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18...32 V DC. A compatibilidade elétrica depende de o controlador aceitar IO-Link ou entrada analógica de corrente 4...20 mA e de respeitar os limites de carga informados: 250 Ω em 18...19 V; 300 Ω em 19...32 V.

Processo Conexão de processo G 1/2 com rosca externa. Compatibilidade mecânica direta somente com porta correspondente; para instalação por adaptador, aplicam-se as especificações de pressão do adaptador.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com mestre IO-Link 1.1 e comunicação COM2	✓	A ficha informa IO-Link 1.1 e taxa COM2 de 38,4 kBaud.
Entrada analógica de corrente compatível com 4...20 mA, respeitando a carga máxima conforme a tensão de alimentação	✓	O produto fornece saída de corrente 4...20 mA; a carga máxima informada é 250 Ω em 18...19 V e 300 Ω em 19...32 V.
Ponto de instalação com rosca de processo G 1/2 externa correspondente	✓	Essa é a conexão de processo especificada para o transmissor.
Processo dentro da faixa de medição -50...150 °C	✓	A faixa de medição e o ajuste de fábrica informados são -50...150 °C.
Instalação que exija conexão elétrica diferente de M12 codificação A	✗	A conexão elétrica do produto é M12, codificação A, com 4 contatos; outra interface física não está especificada.
Processo acima de 150 °C ou abaixo de -50 °C	✗	A condição excede a faixa de medição informada.

INSTALAÇÃO

Como instalar o Transmissor de temperatura ifm TA2435 para fluidos, -50 a 150 °C, IO-Link e saída analógica 4...20 mA

Confirme que a faixa de processo está entre -50 e 150 °C e que a temperatura ambiente está entre -25 e 80 °C.
Verifique que a porta do processo corresponde à rosca externa G 1/2; se usar adaptador, confira as especificações de montagem e pressão do adaptador.
Instale a sonda de 100 mm conforme o arranjo mecânico da aplicação e respeite o torque máximo indicado de 45 Nm.
Conecte o M12 codificação A ao cabo ou dispositivo correspondente, verificando a atribuição de pinos no datasheet do fabricante.
Alimente o transmissor com 18...32 V DC e confirme que a entrada do controlador é compatível com IO-Link ou 4...20 mA.
Após a instalação, confira o LED de estado e valide a leitura no controlador ou mestre IO-Link antes de liberar o processo.

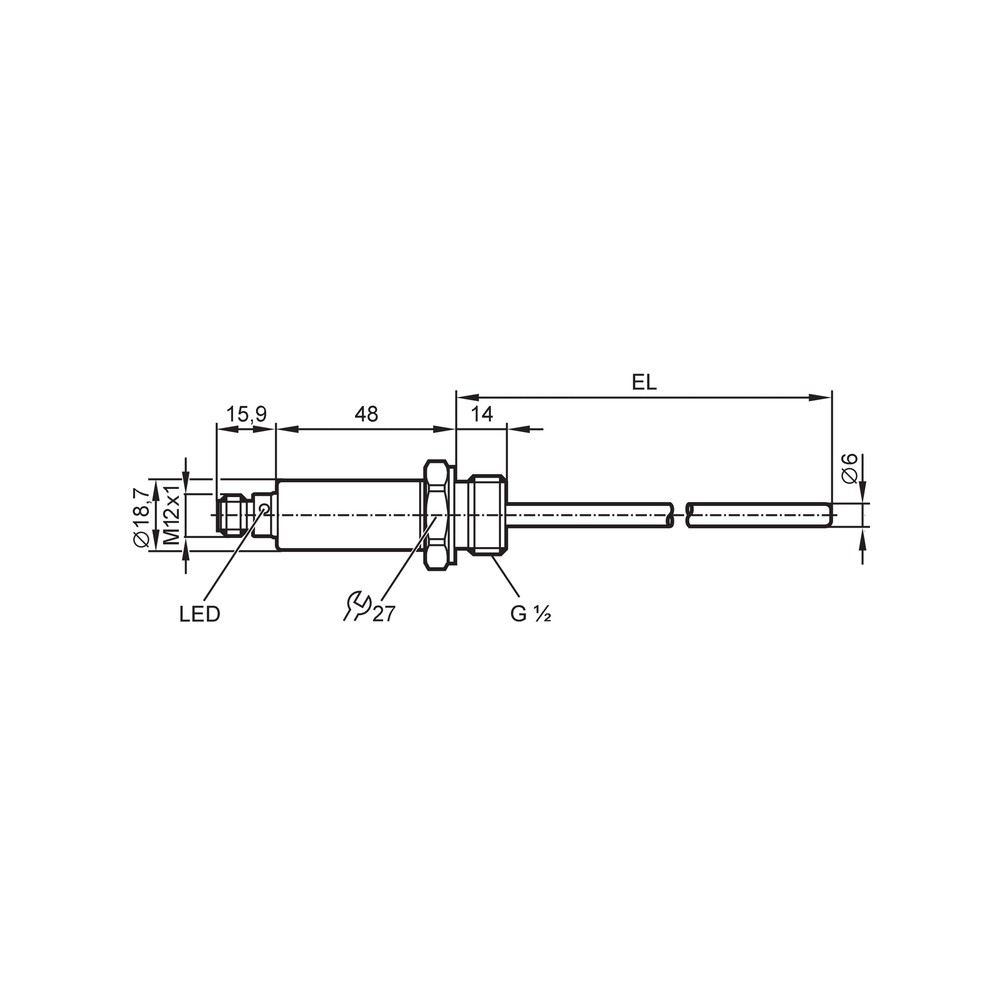

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há leitura no controlador.	Alimentação ausente ou fora da faixa, ligação incorreta no M12 ou entrada do controlador incompatível com o sinal selecionado.	Meça a alimentação e confirme 18...32 V DC; confira o cabo e a configuração da entrada para IO-Link ou 4...20 mA.
A saída analógica permanece fora da faixa esperada ou apresenta erro de leitura.	Carga do circuito acima do limite permitido para a tensão de alimentação ou entrada configurada para outro tipo de sinal.	Confirme o tipo de entrada e compare a carga total com o limite aplicável: 250 Ω em 18...19 V ou 300 Ω em 19...32 V.
A comunicação IO-Link não é estabelecida.	Mestre, taxa de comunicação, cabeamento ou configuração incompatível com a interface do produto.	Verifique suporte a IO-Link 1.1 e COM2 a 38,4 kBaud, além do cabo e da configuração do mestre.
Há vazamento ou a montagem não assenta corretamente no processo.	Rosca de conexão diferente de G 1/2, montagem inadequada ou uso de adaptador com especificação incompatível.	Confirme o padrão e o assentamento da conexão; se houver adaptador, consulte sua especificação de pressão e montagem.

DOCUMENTAÇÃO TÉCNICA

Folha de dados TA2435 em português (Datasheet) Desenho em escala TA2435 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TA2435 e para que tipo de fluido serve?

É um transmissor de temperatura para fluidos líquidos e gasosos. A ficha não identifica fluidos específicos; valide a compatibilidade dos materiais com o meio de processo.

O que preciso para ler o TA2435 por IO-Link?

É necessário um mestre compatível com IO-Link 1.1 e COM2 a 38,4 kBaud. A conexão elétrica do sensor é M12 codificação A com 4 contatos.

O produto acompanha cabo M12 ou adaptador de processo?

A ficha informa uma peça por embalagem, mas não lista cabo, adaptador ou outros acessórios. Confirme o conteúdo fornecido com o vendedor antes de concluir a instalação.

Posso usar o TA2435 em um processo acima de 150 °C?

Não, a faixa de medição especificada termina em 150 °C. Para temperaturas acima desse limite, selecione um modelo cuja faixa inclua a condição de processo.

A rosca G 1/2 permite instalar o sensor em qualquer conexão de processo?

Não; a montagem direta requer uma conexão correspondente à rosca externa G 1/2. Para outra conexão, será necessário verificar um adaptador compatível e seus limites de pressão.

A leitura fica instável: o que devo verificar antes de trocar o transmissor?

Verifique primeiro a alimentação, o cabeamento M12 e a compatibilidade da entrada do controlador com o sinal configurado. Na saída analógica, confirme também que a carga não excede o limite aplicável à tensão utilizada.

O mestre não reconhece o sensor; qual é a primeira verificação?

Confirme que o mestre suporta IO-Link 1.1 e COM2 a 38,4 kBaud. Em seguida, verifique conexão, alimentação e configuração do dispositivo no mestre.

Como escolho entre IO-Link e a saída analógica?

Use IO-Link se o sistema tiver mestre compatível com IO-Link 1.1/COM2; use a saída analógica se a entrada aceitar 4...20 mA e a carga ficar dentro dos limites especificados. A escolha depende da interface disponível no controlador.

Que torque devo aplicar na instalação?

A ficha informa torque máximo de 45 Nm. Confira o procedimento de montagem e as condições do ponto de instalação no datasheet, especialmente se for usado adaptador.

O desenho dimensional ajuda a confirmar se o sensor cabe na instalação?

Sim, consulte o desenho dimensional do fabricante para verificar as dimensões gerais antes da montagem. Confirme também o comprimento de instalação e o espaço disponível no conjunto.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento sensor de temperatura cuja resistência elétrica varia com a temperatura; neste produto é especificado como 1 x Pt 1000, classe A.

IO-Link

Interface de comunicação ponto a ponto entre sensor e mestre compatível.

4...20 mA

Sinal analógico de corrente usado para transmitir a medição a uma entrada compatível.

G 1/2

Designação da conexão roscada externa de processo do transmissor.

IP 69K

Grau de proteção declarado para o invólucro conforme classificação IP informada pelo fabricante; a adequação depende das condições de instalação.
