Sensor de Fluxo ifm SA5000 - IO-Link e Precisão

Pré-visualizar: SA5000 IFM - Sensor de Fluxo ifm Monitoramento de Fluxo e Temperatura IO-Link, 100 bar, -20 a 90 °C

SA5000 IFM - Sensor de Fluxo ifm Monitoramento de Fluxo e Temperatura IO-Link, 100 bar, -20 a 90 °C

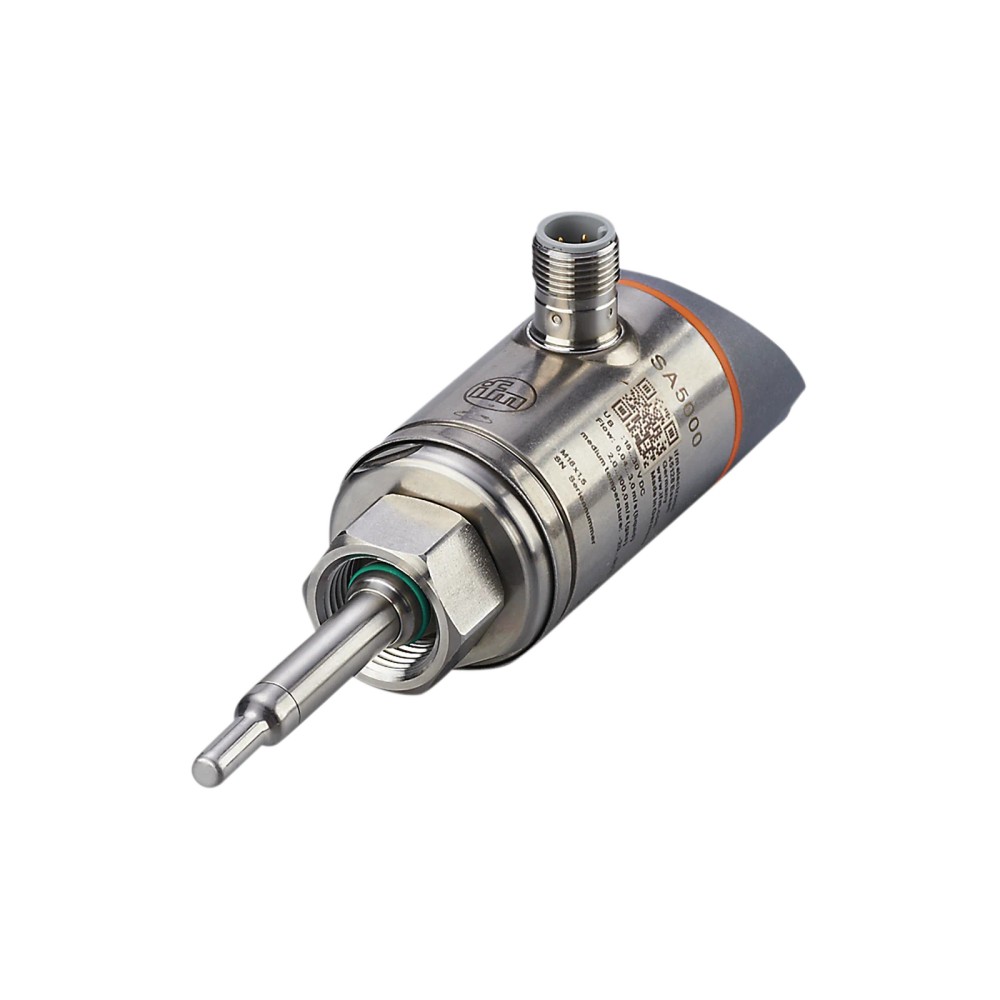

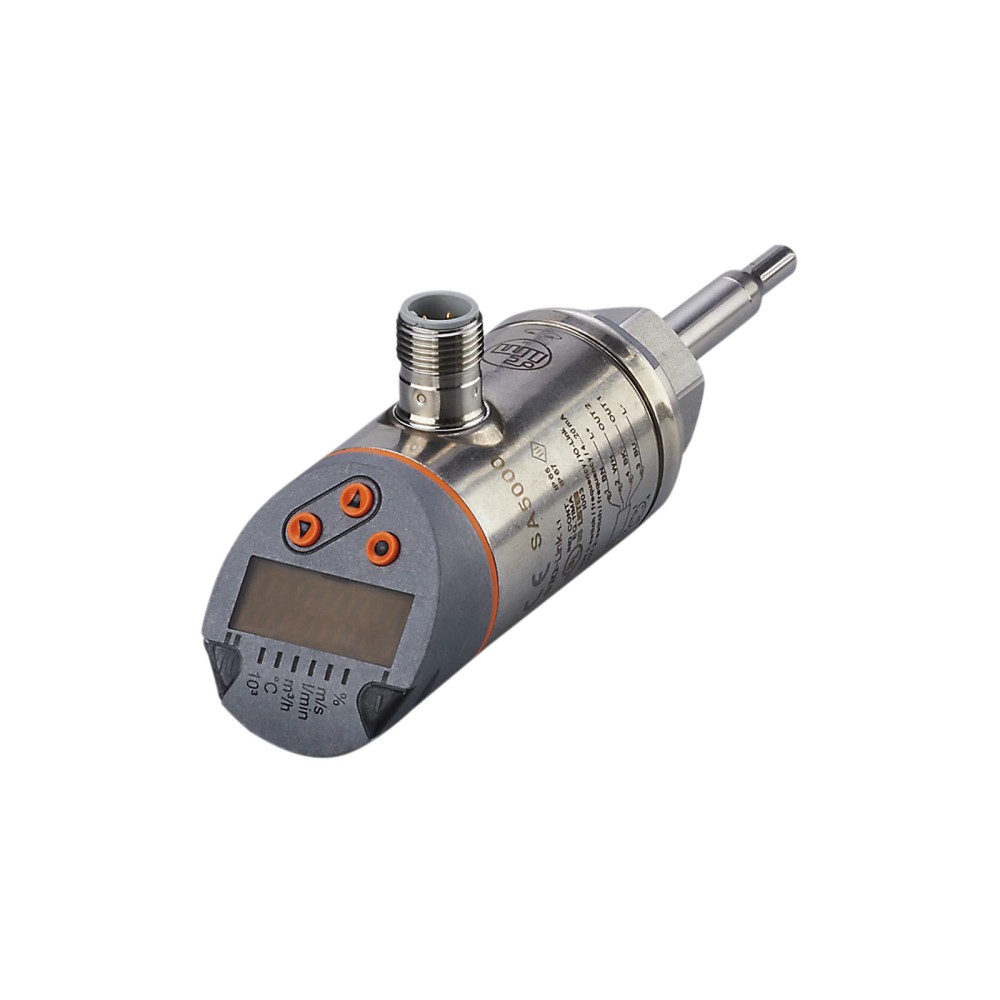

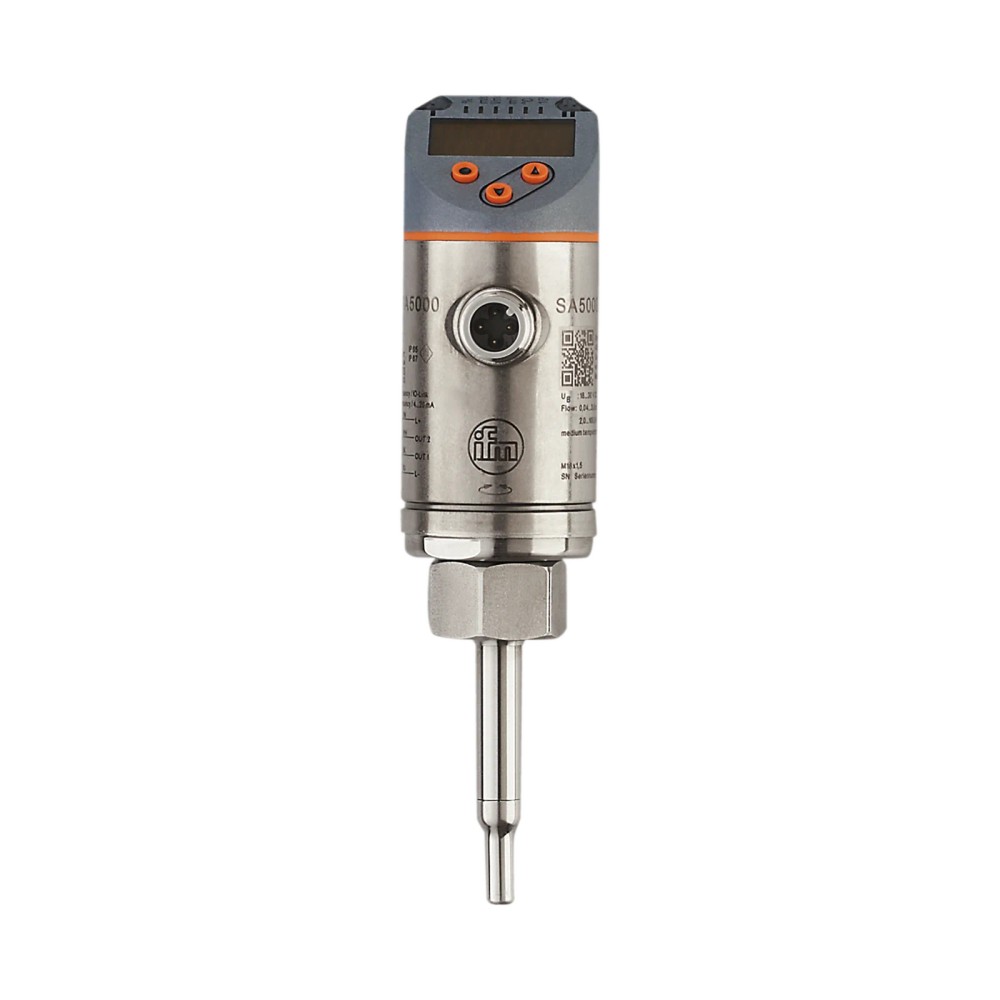

Imagem meramente ilustrativa

R$ 4.169,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SA5000
EAN: 4021179294157
NCM do produto: 90261019

Destaques do Produto Conexão de processo...mais

Fechar menu

Saiba mais sobre: "SA5000 IFM - Sensor de Fluxo ifm Monitoramento de Fluxo e Temperatura IO-Link, 100 bar, -20 a 90 °C"

Destaques do Produto

Conexão de processo

M18 x 1,5, rosca interna

Fluido

Líquidos e gases; substâncias listadas incluem água, soluções de glicol, ar e óleos

Temperatura do fluido

-20 a 90 °C

Pressão máxima

100 bar

Sinal e comunicação

PNP/NPN, analógico 4–20 mA, frequência 0–1000 Hz e IO-Link

Conexão elétrica

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de fluxo calorimétrico ifm SA5000 com display e IO-Link

O ifm SA5000 é um sensor de fluxo calorimétrico para monitorar o fluxo e controlar a temperatura do fluido. Possui conexão de processo M18 x 1,5 com rosca interna, resistência à pressão de até 100 bar e faixa de temperatura do fluido de -20 a 90 °C. Oferece saídas configuráveis de comutação, analógica, frequência e IO-Link.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor de fluxo calorimétrico compacto com display
Princípio de medição	Calorimétrico
Conexão de processo	M18 x 1,5, rosca interna
Temperatura do fluido	-20 a 90 °C
Resistência à pressão	100 bar / 10 MPa
Interface de comunicação	IO-Link 1.1
Saídas	2 digitais e 1 analógica; sinais configuráveis
Conexão elétrica	1 x M12, codificação A, 4 contatos
Grau de proteção	IP65 e IP67
Dimensões e peso	Ø 34 mm, comprimento 142 mm; 257 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de fluxo em aplicações com água, soluções de glicol, ar ou óleos, observando os limites de medição e as condições do fluido indicadas na ficha.
Instalações que necessitem de controle de temperatura do fluido entre -20 e 90 °C.
Sistemas que aceitem conexão de processo M18 x 1,5 com rosca interna e conexão elétrica M12 A de 4 contatos.
Aplicações que utilizem IO-Link 1.1 ou uma das saídas configuráveis disponíveis.

⚠ Considere outro se precisa de:

Aplicações cuja temperatura do fluido fique fora de -20 a 90 °C ou cuja pressão exceda 100 bar.
Instalações que exijam conexão de processo diferente de M18 x 1,5 com rosca interna, sem adaptador compatível especificado pelo projetista.
Aplicações com óleos cuja viscosidade não corresponda às condições informadas: baixa viscosidade até 40 mm²/s a 40 °C ou alta viscosidade acima de 40 mm²/s a 40 °C.

APLICAÇÕES E USO

Monitoramento de fluxo de água ou soluções de glicol, desde que a velocidade de fluxo e a temperatura estejam dentro das faixas especificadas para o modo selecionado.
Monitoramento de fluxo de ar em instalações compatíveis com a faixa de ajuste para gases; a ficha indica tempo de resposta de 7 s para ar.
Monitoramento de fluxo de óleos, observando a classificação de viscosidade informada pelo fabricante e o tempo de resposta indicado de 1,8 s.
Controle da temperatura de fluidos entre -20 e 90 °C; a ficha especifica resolução de 0,2 °C e precisão de ±0,3 / ±1 K.
Possível integração em sistemas de automação via IO-Link 1.1 ou saídas convencionais configuráveis; confirmar pinagem, parametrização e faixa necessária no datasheet. A adequação para cada processo depende das condições do fluido e da instalação.

COMO ESCOLHER

Antes de comprar o Sensor de fluxo calorimétrico ifm SA5000 com display e IO-Link, verifique estes pontos:

Escolha o SA5000 quando

A instalação exigir medição calorimétrica de fluxo e controle de temperatura, conexão de processo M18 x 1,5 com rosca interna, pressão de até 100 bar e operação do fluido entre -20 e 90 °C. Verifique também se o fluido e a faixa de medição necessária são cobertos pelos dados do fabricante.

Considere outra configuração quando

A conexão de processo, a faixa de temperatura ou a pressão requerida não corresponder às especificações do SA5000. Para fluidos ou condições não detalhados na ficha, confirme a adequação com o datasheet ou com o fabricante antes de selecionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de fluxo calorimétrico compacto com display	Identificação do produto na ficha técnica.
Princípio de medição	Calorimétrico	Princípio utilizado para detectar o fluxo.
Fluidos listados	Água; soluções de glicol; ar; óleos	Substâncias indicadas na ficha; a adequação depende das condições de operação e dos limites de medição.
Informação sobre óleos	Óleos de baixa viscosidade: ≤ 40 mm²/s a 40 °C; óleos de alta viscosidade: > 40 mm²/s a 40 °C	Classificação de viscosidade indicada pelo fabricante para óleos.
Modos de operação	Relativo; completamente líquido; completamente gasoso	Modos listados. Para modo absoluto, a ficha recomenda medição de referência; ajuste de fábrica relativo.

Faixas de medição e ajuste
Ajuste para fluido líquido, absoluto	0,04 a 3 m/s	Faixa de ajuste indicada para líquidos no modo absoluto.
Ajuste para fluido líquido, relativo	0,04 a 6 m/s	Faixa de ajuste indicada para líquidos no modo relativo.
Ajuste para fluidos gasosos, absoluto	2 a 100 m/s	Faixa de ajuste indicada para gases no modo absoluto.
Ajuste para fluidos gasosos, relativo	2 a 200 m/s	Faixa de ajuste indicada para gases no modo relativo.
Sensibilidade máxima para fluido líquido, absoluto	0,04 a 3 m/s	Faixa informada no atributo de sensibilidade máxima.
Sensibilidade máxima para fluido líquido, relativo	0,04 a 3 m/s	Faixa informada no atributo de sensibilidade máxima.
Sensibilidade máxima para fluidos gasosos, absoluto	30 a 100 m/s	Faixa informada no atributo de sensibilidade máxima.
Sensibilidade máxima para fluidos gasosos, relativo	30 a 100 m/s	Faixa informada no atributo de sensibilidade máxima.
Faixa de medição do controle de temperatura	-20 a 90 °C	Limites informados para controle de temperatura e temperatura do fluido.

Precisão e desvios
Precisão relativa	± (7 % MW + 2 % MEW)	Precisão indicada para operação relativa; MW e MEW conforme nomenclatura do fabricante.
Repetibilidade absoluta	0,05 m/s	Referência indicada para água com velocidade de fluxo de 0,05 a 3 m/s.
Repetibilidade relativa	0,05 m/s	Referência indicada para água com velocidade de fluxo de 0,05 a 3 m/s.
Precisão do controle de temperatura	± 0,3 / ± 1 K	Valores informados na ficha para controle de temperatura.
Resolução do controle de temperatura	0,2 °C	Resolução especificada para controle de temperatura.
Derivação de temperatura	0,003 m/s x 1/K	Valor indicado para condições abaixo de 20 °C e acima de 70 °C.
Derivação de temperatura no controle de temperatura	± 0,005 K/°C	Desvio térmico indicado pelo fabricante.

Dados elétricos
Tensão de operação	18 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 100 mA	Consumo indicado na ficha.
Classe de proteção elétrica	III	Classe de proteção indicada pelo fabricante.
Carga máxima	350 Ω	Carga máxima indicada para a saída.
Proteção contra sobrecarga	Sim	Recurso informado na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção contra curto-circuito especificada.
Proteção contra inversão de polaridade	Sim	Recurso informado na ficha.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite informado para a saída de comutação DC.
Corrente máxima constante da saída de comutação DC	250 mA	Limite de corrente indicado para a saída de comutação DC.
Conformidade EMC	DIN EN 60947-5-9	Norma indicada na ficha para EMC.

Entradas e saídas
Função elétrica	PNP/NPN	Tipo de saída elétrica informado.
Quantidade de saídas digitais	2	Número de saídas digitais especificado.
Quantidade de saídas analógicas	1	Número de saídas analógicas especificado.
Quantidade de saídas totais	2	A ficha informa duas saídas totais em um atributo; consultar o esquema do fabricante para a configuração completa junto às quantidades digitais e analógicas.
Sinal de saída	Comutação; analógico; frequência; IO-Link, configuráveis	Tipos de sinal listados; verificar configuração aplicável no datasheet.
Saída de comutação	Abertura/fechamento, parametrizável	Comportamento de saída ajustável conforme indicado.
Saída analógica de corrente	4 a 20 mA, escala ajustável	Tipo e faixa da saída analógica especificados.
Frequência da saída	0 a 1000 Hz	Faixa de frequência especificada.
Dados de processo binários	2	Quantidade indicada para dados binários.
Dados de processo analógicos	2	Quantidade indicada para dados analógicos.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital de comunicação do sensor.
Revisão IO-Link	1.1	Revisão indicada pelo fabricante.
Padrão SDCI	IEC 61131-9	Padrão indicado para a comunicação IO-Link.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e tipo de transferência especificados.
Classe de master port exigida	A	Classe de porta de master requerida segundo a ficha.
Perfil	Smart Sensor - SSP 0 / Generic Profiled Sensor	Perfil indicado no conjunto de atributos.
DeviceIDs suportados	Ajuste de fábrica/ModE REL: 533; ModE GAS: 547; ModE LIQU: 540	Identificadores listados para os modos indicados.
Modo SIO	Sim	Operação SIO disponível conforme ficha.
Tempo mínimo do ciclo do processo	3 ms	Tempo mínimo especificado para ciclo de processo.

Tempos de reação
Tempo de resposta	0,5 s (T09); água e glicol: 0,8 s; ar: 7 s; óleo: 1,8 s	Tempos informados por tipo de fluido e condição descrita na ficha.
Tempo dinâmico de resposta do controle de temperatura	1,5 s (T09)	Tempo indicado para controle de temperatura.
Retardo de prontidão	10 s	Tempo de espera especificado antes de o sensor estar pronto.

Condições ambientais e robustez
Temperatura do fluido	-20 a 90 °C	Faixa de operação do fluido indicada.
Temperatura ambiente	-40 a 80 °C	Faixa de temperatura ambiente especificada.
Temperatura de armazenamento	-40 a 100 °C	Faixa permitida para armazenamento indicada.
Resistência à pressão	100 bar / 10 MPa	Limite de pressão indicado; MAWP em aplicações segundo CRN também é 100 bar.
MAWP segundo CRN	100 bar	Pressão máxima de trabalho indicada para aplicações segundo CRN.
Grau de proteção	IP65; IP67	Graus de proteção declarados na ficha.
Resistência a choques	DIN EN 60068-2-27; 50 g / 11 ms	Ensaio e condição de choque indicados.
Resistência a vibrações	DIN EN 60068-2-6; 20 g / 10 a 2000 Hz	Ensaio e faixa de frequência de vibração indicados.
Gradiente de temperatura	100 K/min	Gradiente especificado na ficha.
MTTF	132 anos	Valor de MTTF declarado no conjunto de atributos; não equivale a uma vida útil garantida.

Dados mecânicos e materiais
Conexão de processo	M18 x 1,5, rosca interna	Interface mecânica de processo.
Conexão elétrica	1 x M12; codificação A; 4 contatos banhados a ouro	Conector elétrico especificado.
Dimensões	Ø 34 mm; comprimento 142 mm	Dimensões externas informadas no conjunto de atributos.
Comprimento da sonda	45 mm	Comprimento especificado para a sonda.
Diâmetro da sonda	8 mm	Diâmetro especificado para a sonda.
Comprimento de instalação	45 mm	Comprimento de instalação indicado.
Invólucro	Cilíndrico	Formato informado na ficha.
Materiais	1.4404 (aço inoxidável/316L); 1.4310 (aço inoxidável/301); PBT-GF20; PBT-GF30	Materiais listados para o produto.
Materiais em contato com o fluido	1.4404 (aço inoxidável/316L); anel de vedação FKM	Materiais declarados para contato com o fluido.
Peso	257 g	Peso do produto conforme atributos do conjunto de dados.

Display e elementos de operação

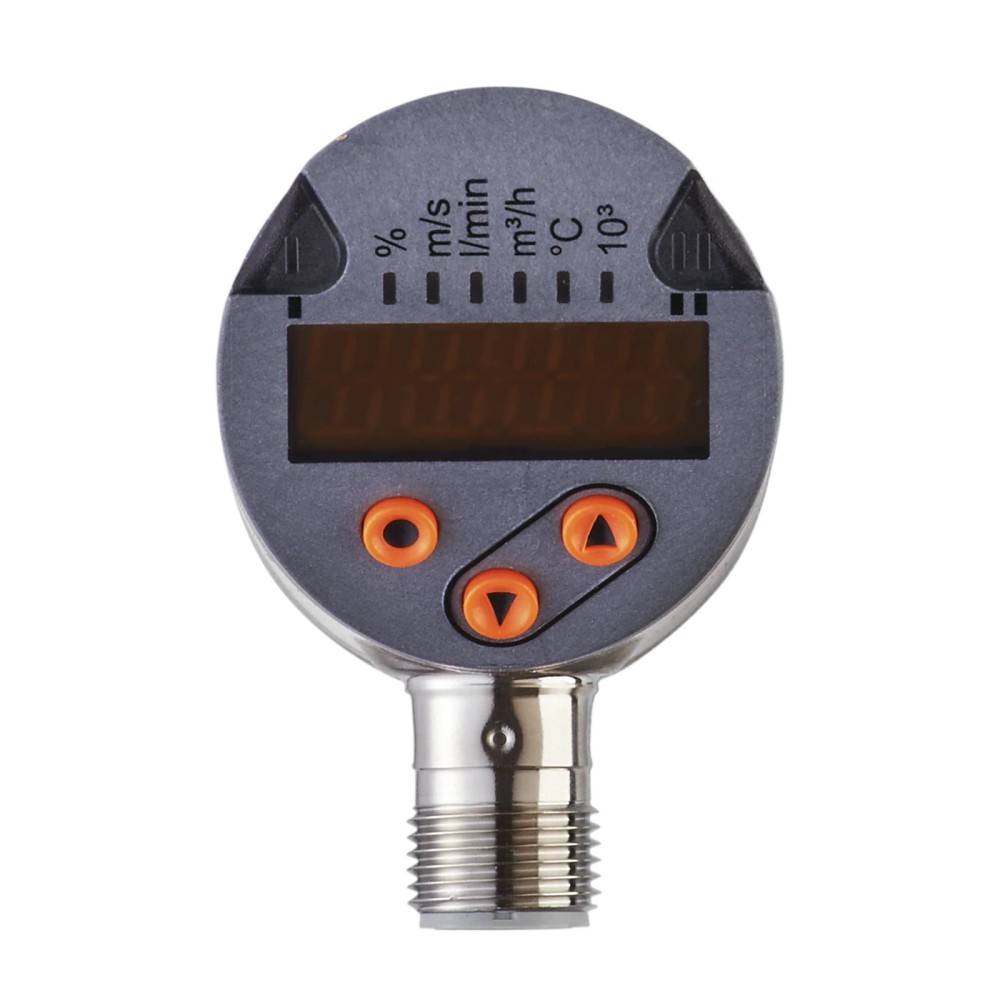

Unidades do display	6 x LED, verde: %, m/s, l/min, m³/h, °C, 10³	Indicadores de unidade listados para o display.
Valores de medição	Exibição alfanumérica, vermelho/verde, 4 dígitos	Formato e cores indicados para os valores exibidos.
Status de chaveamento	2 x LED, amarelo	Indicação visual do estado das saídas de chaveamento.

Identificação e aprovações
SKU / Part number	SA5000	Identificação comercial do produto.
GTIN	4021179294157	Código global de identificação informado.
Marca	ifm	Fabricante indicado no anúncio.
Número do arquivo UL	E174189	Número de arquivo UL listado na ficha.
Número de aprovação UL	I003	Número de aprovação listado na ficha.
NCM	9026.10.19	Classificação fiscal informada no conjunto de atributos.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; transferência COM2 a 38,4 kBaud; padrão SDCI IEC 61131-9.

• Modo SIO disponível.

• Saídas configuráveis de comutação PNP/NPN, analógica 4–20 mA e frequência 0–1000 Hz.

Conexões

Elétrica 1 conexão M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18–30 V DC; classe de proteção III. A ficha indica PNP/NPN, duas saídas digitais e uma saída analógica. Para pinagem e ligação, consultar o datasheet do fabricante.

Processo Conexão de processo M18 x 1,5 com rosca interna. Resistência à pressão indicada: 100 bar / 10 MPa.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com IO-Link 1.1 e master port classe A	✓	A ficha informa interface IO-Link 1.1 e classe de master port exigida A.
Comando convencional usando saída PNP ou NPN	✓	A função elétrica é PNP/NPN e o modo SIO está disponível; confirmar a configuração e a ligação no datasheet.
Montagem em processo com conexão M18 x 1,5 de rosca interna	✓	Esta é a conexão de processo especificada para o produto.
Aplicação com pressão superior a 100 bar	✗	A resistência à pressão informada é 100 bar / 10 MPa.
Fluido operando fora da faixa de -20 a 90 °C	✗	A faixa de temperatura do fluido especificada é de -20 a 90 °C.
Ligação a controlador com requisitos de pinagem ainda não verificados	✗	A ficha resume o conector M12, mas a compatibilidade da pinagem deve ser confirmada no datasheet e na documentação do controlador antes da ligação.

INSTALAÇÃO

Como instalar o Sensor de fluxo calorimétrico ifm SA5000 com display e IO-Link

Confirme no datasheet que o fluido, a faixa de medição, a temperatura e a pressão da aplicação estão dentro dos limites do sensor.
Verifique se a conexão de processo M18 x 1,5 com rosca interna corresponde à conexão do ponto de instalação.
Consulte o desenho dimensional e confirme o espaço disponível para o corpo e a inserção da sonda, cujo comprimento indicado é 45 mm.
Instale o sensor na conexão de processo adequada, respeitando os requisitos mecânicos e de vedação definidos pelo fabricante e pelo projeto da tubulação.
Conecte o M12 A de 4 contatos ao circuito compatível; confirme a pinagem e a configuração PNP/NPN, analógica, frequência ou IO-Link no datasheet antes de energizar.
Alimente dentro de 18–30 V DC, aguarde o retardo de prontidão de 10 s e valide a leitura e os sinais configurados no sistema de controle.

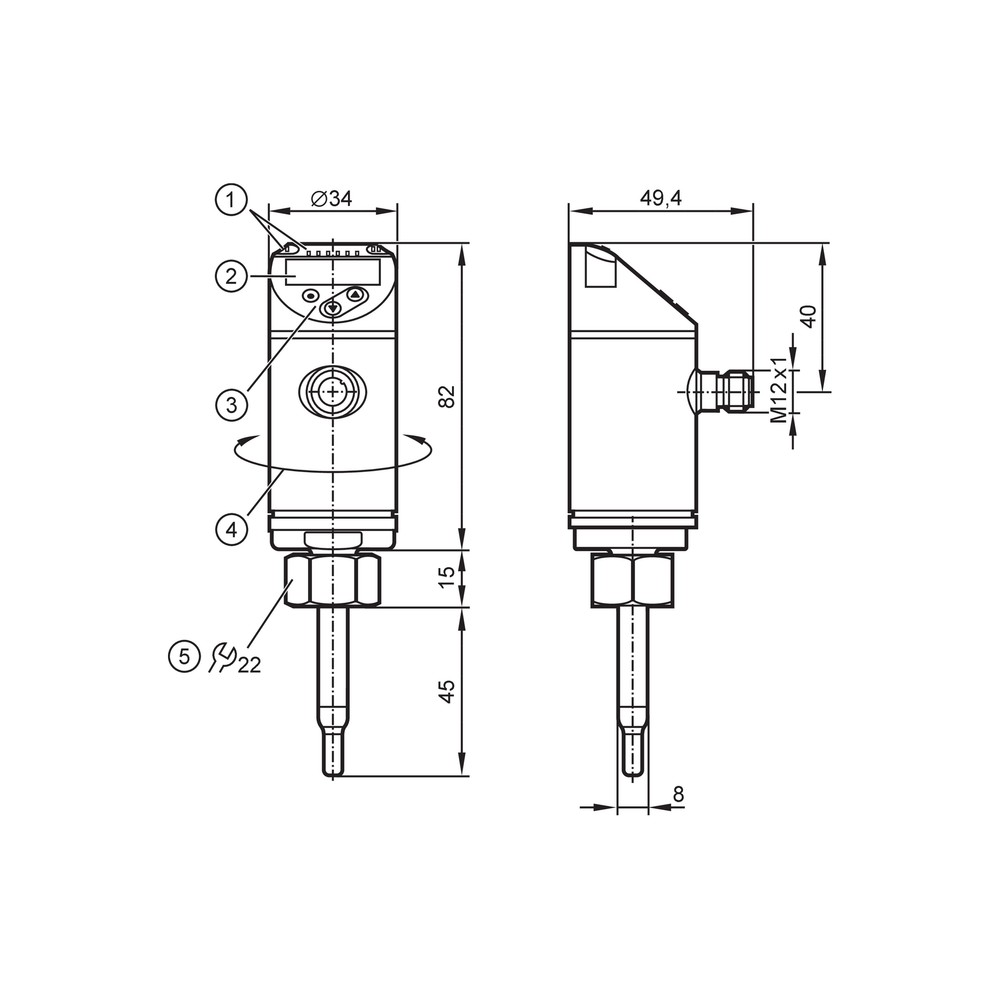

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não apresenta leitura após a energização.	Alimentação fora da faixa especificada, ligação incorreta ou sensor ainda no retardo de prontidão.	Verifique a alimentação de 18–30 V DC, a conexão M12 e a pinagem conforme o datasheet; aguarde o retardo informado de 10 s.
O controlador não reconhece comunicação IO-Link.	Master port incompatível com a classe exigida, configuração de comunicação incorreta ou ligação elétrica inadequada.	Confirme master port classe A, revisão IO-Link 1.1, taxa COM2 de 38,4 kBaud e pinagem no datasheet.
A saída de comutação não muda no ponto esperado.	Modo de operação, saída ou ponto de chaveamento parametrizado de forma diferente da aplicação.	Confira a parametrização e o modo relativo, líquido ou gasoso; compare a condição de processo com a faixa de ajuste aplicável.
A medição de fluxo varia ou diverge da condição de processo.	Fluido, velocidade, viscosidade ou temperatura fora das condições de referência da medição selecionada.	Identifique o fluido e compare velocidade e temperatura com as faixas do datasheet; para óleos, verifique a viscosidade a 40 °C e a configuração do modo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do ifm SA5000 (PT-BR) (Datasheet) Desenho em escala do SA5000 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o SA5000 e para que tipo de sistema ele serve?

É um sensor de fluxo calorimétrico da ifm com display, destinado ao monitoramento de fluxo e ao controle de temperatura. Pode ser integrado por IO-Link ou por sinais de saída configuráveis.

Com quais conexões elétricas e de processo devo contar?

A conexão de processo é M18 x 1,5 com rosca interna. A conexão elétrica é M12, codificação A, com 4 contatos; confirme a pinagem no datasheet.

O SA5000 serve para pressão acima de 100 bar ou para fluido fora de -20 a 90 °C?

Não para condições além desses limites: a ficha informa resistência à pressão de 100 bar e temperatura do fluido de -20 a 90 °C. Se o processo ultrapassar qualquer um deles, selecione uma versão dimensionada para essas condições.

Posso usar este sensor com uma conexão de processo diferente de M18 x 1,5?

A conexão especificada é M18 x 1,5 com rosca interna. A ficha não confirma adaptadores ou outras conexões; valide a interface mecânica com o fabricante e o projeto antes da compra.

O display acende, mas o controlador não recebe IO-Link. O que verifico?

Confira se o master é classe A e se está configurado para IO-Link 1.1 e COM2 a 38,4 kBaud. Verifique também a ligação e a pinagem M12 conforme o datasheet.

A saída de fluxo não comuta; preciso trocar o sensor?

Antes de substituir, verifique a parametrização da saída, o modo de operação e se a condição de fluxo está dentro da faixa de ajuste correspondente ao fluido. Confira também a alimentação e o estado da saída no controlador.

É melhor escolher este sensor ou um modelo de outra faixa?

Escolha o SA5000 se a conexão M18 x 1,5, a pressão de até 100 bar e a faixa de fluido de -20 a 90 °C atenderem ao processo. Se alguma dessas condições ou a faixa de medição necessária não corresponder, compare com outro modelo no catálogo do fabricante.

O produto acompanha cabo, adaptador ou outros acessórios?

A ficha fornecida não informa acessórios incluídos; por isso, o conteúdo do fornecimento deve ser confirmado antes da compra. O conector do sensor é M12 A de 4 contatos.

Que cuidados devo ter para instalar e colocar o sensor em operação?

Confira a conexão de processo, o espaço para a sonda e a compatibilidade elétrica antes da montagem. Use o datasheet para pinagem e parametrização, aplique alimentação de 18–30 V DC e considere o retardo de prontidão de 10 s.

Como confirmar se o fluido e o modo de medição são adequados?

Compare o fluido e a velocidade prevista com as faixas para líquido ou gás indicadas pelo fabricante. Para modo absoluto, a ficha recomenda medição de referência; para óleos, verifique também a viscosidade especificada.

GLOSSÁRIO TÉCNICO

Princípio calorimétrico

Método de medição de fluxo identificado na ficha do SA5000.

IO-Link

Interface digital de comunicação do sensor para integração com um master compatível.

Modo relativo

Modo de operação relativo indicado como ajuste de fábrica para o sensor.

PNP/NPN

Tipos de função elétrica indicados para as saídas de comutação do sensor.

IP65 / IP67

Graus de proteção declarados para o invólucro do produto; condições de uso devem ser verificadas na documentação do fabricante.

Ligações relacionadas com "SA5000 IFM - Sensor de Fluxo ifm Monitoramento de Fluxo e Temperatura IO-Link, 100 bar, -20 a 90 °C"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "SA5000 IFM - Sensor de Fluxo ifm Monitoramento de Fluxo e Temperatura IO-Link, 100 bar, -20 a 90 °C"

Para avaliar, preencha:
