Sensor de Fluxo IFM SA5000 - Monitoramento IO-Link

Pré-visualizar: SA5000 IFM - Sensor de Fluxo IFM Monitoramento de fluxo e temperatura IO-Link, 100 bar, M18x1,5

SA5000 IFM - Sensor de Fluxo IFM Monitoramento de fluxo e temperatura IO-Link, 100 bar, M18x1,5

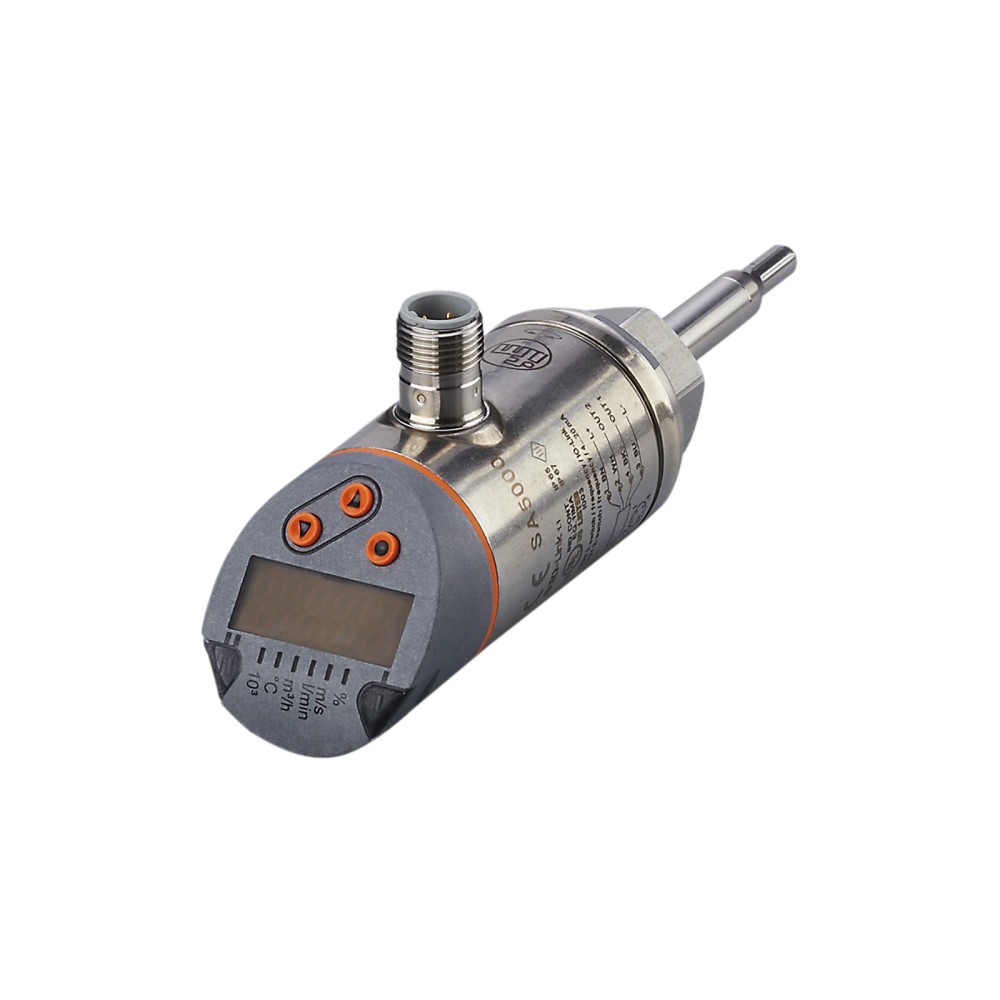

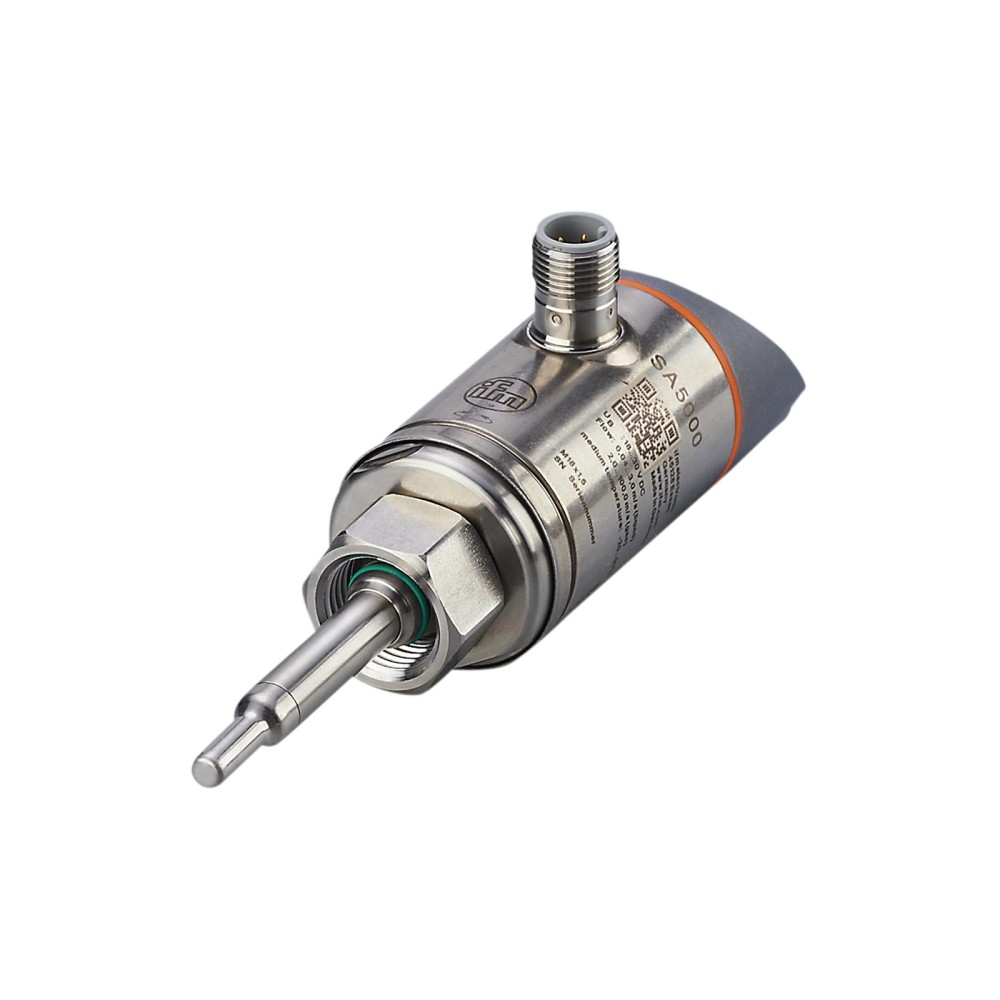

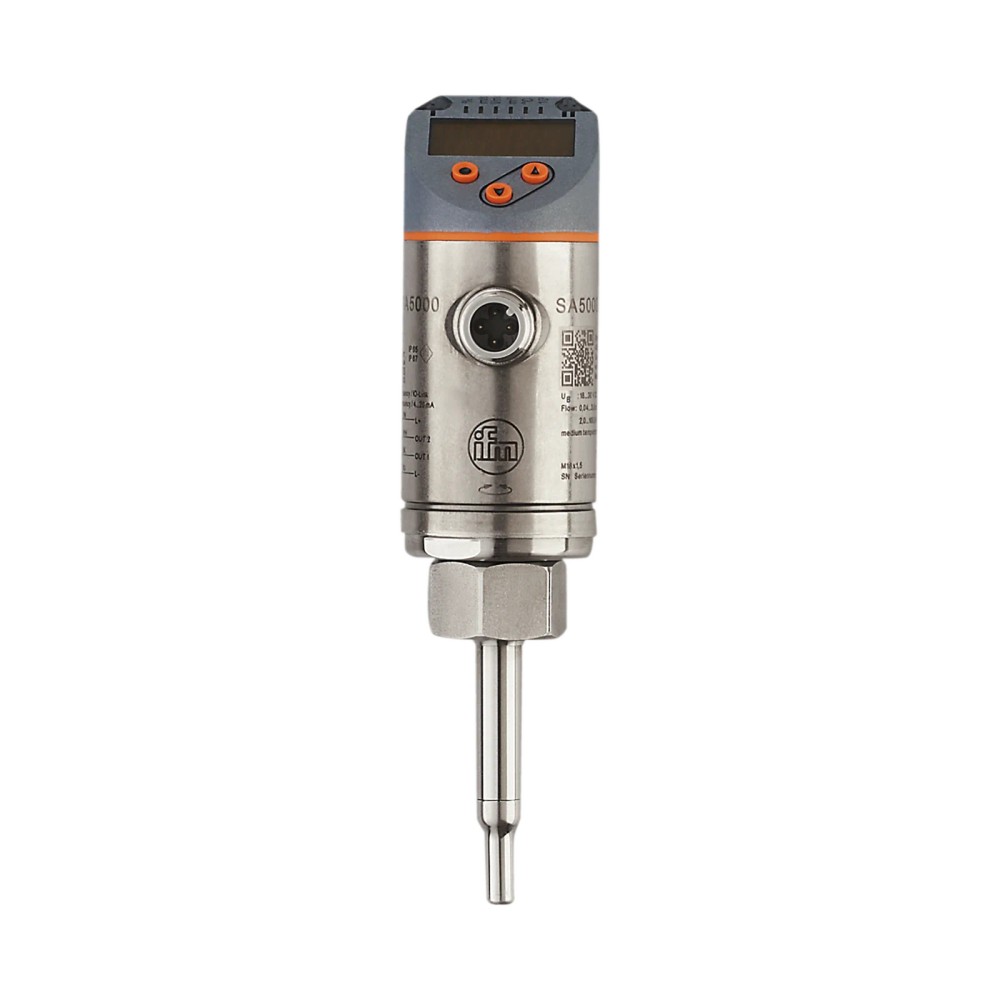

Imagem meramente ilustrativa

R$ 4.169,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SA5000
EAN: 4021179294157
NCM do produto: 90261019

Destaques do Produto Fluido Água, soluções...mais

Fechar menu

Saiba mais sobre: "SA5000 IFM - Sensor de Fluxo IFM Monitoramento de fluxo e temperatura IO-Link, 100 bar, M18x1,5"

Destaques do Produto

Fluido

Água, soluções de glicol, ar e óleos dentro das condições de uso indicadas pelo fabricante.

Faixa de temperatura do fluido

-20...90 °C

Pressão máxima

100 bar / 10 MPa

Processo

M18 x 1,5, rosca interna

Interface e sinais

IO-Link 1.1; PNP/NPN, comutação, analógico ou frequência configuráveis

Alimentação

18...30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SA5000 IFM – Sensor de Fluxo IFM com Monitoramento de Fluxo e Temperatura, IO-Link, 100 bar, M18 x 1,5

O IFM SA5000 é um sensor de fluxo calorimétrico com display, destinado ao monitoramento de fluxo e temperatura. Possui conexão de processo M18 x 1,5 com rosca interna, suporta pressão de até 100 bar e opera com fluidos entre -20 e 90 °C. Oferece IO-Link e sinais configuráveis de comutação, analógico e frequência.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Sensor de fluxo calorimétrico com display
Conexão de processo	M18 x 1,5, rosca interna
Pressão máxima	100 bar / 10 MPa
Temperatura do fluido	-20...90 °C
Alimentação	18...30 V DC
Comunicação	IO-Link 1.1; modo SIO disponível
Saídas	2 digitais e 1 analógica
Conexão elétrica	1 x M12, codificação A, 4 contatos
Grau de proteção	IP 65; IP 67
Dimensões e peso	Ø 34 mm; comprimento 142 mm; 257 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de fluxo e controle de temperatura em aplicações com água, soluções de glicol, ar ou óleos, respeitando as faixas específicas do fluido e os limites de pressão e temperatura.
Instalações que utilizem conexão de processo M18 x 1,5 com rosca interna e alimentação de 18...30 V DC.
Sistemas que possam utilizar IO-Link 1.1 ou os sinais configuráveis disponíveis, com conexão elétrica M12 codificação A de 4 contatos.

⚠ Considere outro se precisa de:

Aplicações com pressão superior a 100 bar ou temperatura do fluido fora de -20...90 °C.
Instalações cuja conexão de processo não corresponda a M18 x 1,5 com rosca interna, salvo uso de adaptação tecnicamente validada para a instalação.
Aplicações que exijam uma faixa de medição diferente das faixas informadas para o fluido utilizado.

APLICAÇÕES E USO

Monitoramento de fluxo de água ou soluções de glicol em processos cuja temperatura do fluido permaneça entre -20 e 90 °C e cuja pressão não ultrapasse 100 bar; a ficha lista esses fluidos e informa resposta de 0,8 s para água/glicol.
Monitoramento de fluxo de ar, respeitando a faixa de ajuste para fluidos gasosos de 2...100 m/s no modo absoluto ou 2...200 m/s no modo relativo; a ficha informa resposta de 7 s para ar.
Monitoramento de óleos com viscosidade informada pelo fabricante, observando a distinção entre até 40 mm²/s e acima de 40 mm²/s a 40 °C; a ficha informa resposta de 1,8 s para óleo.
Integração em automação com IO-Link 1.1 ou modo SIO, mediante alimentação e conexão elétrica compatíveis. Esses cenários decorrem das interfaces e fluidos indicados na ficha; a seleção final depende das condições específicas do processo.

COMO ESCOLHER

Antes de comprar o SA5000 IFM – Sensor de Fluxo IFM com Monitoramento de Fluxo e Temperatura, IO-Link, 100 bar, M18 x 1,5, verifique estes pontos:

Escolha o SA5000 quando

A instalação exigir monitoramento calorimétrico de fluxo e temperatura, conexão M18 x 1,5 com rosca interna, pressão de até 100 bar e uso dentro das faixas de fluido especificadas. Verifique também se a faixa de medição correspondente ao líquido ou gás atende ao processo.

Avalie outra configuração quando

A conexão de processo ou a conexão elétrica disponível não corresponder à configuração do SA5000, ou quando a pressão, a temperatura ou a faixa de medição requerida exceder os limites informados. Confirme a compatibilidade mecânica e elétrica separadamente antes da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e princípio de medição
Tipo de produto	Sensor de fluxo	Identificação do produto.
Princípio de medida	Calorimétrico	Método de medição informado pelo fabricante.
Perfil	Smart Sensor - SSP 0 / Generic Profiled Sensor	Perfil informado para o sensor.
SKU / Part Number	SA5000	Identificação comercial e técnica.
GTIN	4021179294157	Identificador global do produto.
Marca	IFM	Fabricante indicado no anúncio.
MTTF	132 anos	Valor declarado na ficha do produto; não representa garantia de vida útil em uma aplicação específica.

Área de aplicação e fluidos
Substâncias indicadas	Água; soluções de glicol; ar; óleos	Fluidos listados na ficha; observar as faixas de medição e as condições específicas de cada fluido.
Modo de operação	Relativo; completamente líquido; completamente gasoso	Modos informados. Para modo absoluto, a ficha recomenda medição de referência; ajuste de fábrica relativo.
Informação sobre óleos	Óleos de baixa viscosidade: ≤ 40 mm²/s a 40 °C; óleos de alta viscosidade: > 40 mm²/s a 40 °C	Classificação de viscosidade indicada para os óleos.
Alcance de ajuste para líquidos, absoluto	0,04...3 m/s	Faixa absoluta informada para fluidos líquidos.
Alcance de ajuste para líquidos, relativo	0,04...6 m/s	Faixa relativa informada para fluidos líquidos.
Alcance de ajuste para fluidos gasosos, absoluto	2...100 m/s	Faixa absoluta informada para fluidos gasosos.
Alcance de ajuste para fluidos gasosos, relativo	2...200 m/s	Faixa relativa informada para fluidos gasosos.
Sensibilidade máxima para líquidos, absoluto	0,04...3 m/s	Faixa declarada na ficha para líquidos em modo absoluto.
Sensibilidade máxima para líquidos, relativo	0,04...3 m/s	Faixa declarada na ficha para líquidos em modo relativo.
Sensibilidade máxima para fluidos gasosos, absoluto	30...100 m/s	Faixa declarada na ficha para gases em modo absoluto.
Sensibilidade máxima para fluidos gasosos, relativo	30...100 m/s	Faixa declarada na ficha para gases em modo relativo.

Faixa de medição e temperatura
Temperatura do fluido	-20...90 °C	Limites de operação informados para o fluido.
Alcance de medição do controle de temperatura	-20...90 °C	Faixa de medição de temperatura declarada.
Precisão do controle de temperatura	± 0,3 / ± 1 K	Precisão declarada; consultar o datasheet para as condições associadas a cada valor.
Resolução do controle de temperatura	0,2 °C	Resolução informada para a medição de temperatura.
Derivação de temperatura do controle de temperatura	± 0,005 K/°C	Valor declarado para o controle de temperatura.
Gradiente da temperatura	100 K/min	Gradiente informado na ficha.

Pressão e materiais em contato com o fluido
Resistência à pressão	100 bar / 10 MPa	Limite de pressão informado.
MAWP em aplicações segundo CRN	100 bar	Pressão máxima de trabalho indicada para aplicações segundo CRN.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); anel de vedação FKM	Materiais declarados para as partes em contato com o fluido.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação.
Consumo de corrente	< 100 mA	Consumo informado.
Classe de proteção elétrica	III	Classe declarada.
Função elétrica	PNP/NPN	Função de saída indicada na ficha.
Carga máxima	350 Ω	Carga máxima informada.
Proteção contra sobrecarga	Sim	Recurso declarado.
Proteção contra curto-circuitos	Sim; por impulso	Tipo de proteção indicado na ficha.
Proteção contra inversão de polaridade	Sim	Recurso declarado.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo informado para a saída de comutação DC.
Intensidade de corrente máxima constante da saída de comutação DC	250 mA	Limite declarado para a corrente constante da saída de comutação.
EMC	DIN EN 60947-5-9	Norma indicada para EMC.
Resistência a choques	DIN EN 60068-2-27 (50 g / 11 ms)	Referência e condição declaradas para resistência a choques.
Resistência a vibrações	DIN EN 60068-2-6 (20 g / 10...2000 Hz)	Referência e condição declaradas para resistência a vibrações.
Número do arquivo UL	E174189	Identificador UL informado.
Número de aprovação UL	I003	Identificador de aprovação informado.

Entradas e saídas
Saídas totais	2 saídas digitais e 1 saída analógica	Quantidade declarada na ficha.
Quantidade de saídas digitais	2	Número de saídas digitais.
Quantidade de saídas analógicas	1	Número de saídas analógicas.
Sinais de saída	Sinal de comutação; sinal analógico; sinal de frequência; IO-Link, configuráveis	Tipos de sinal indicados; as opções dependem da configuração.
Saída	Abertura / fechamento, parametrizável	Comportamento configurável informado.
Corrente da saída analógica	4...20 mA, de escala ajustável	Tipo e faixa de corrente declarados para a saída analógica.
Frequência da saída	0...1000 Hz	Faixa de frequência informada.
Dados do processo binários	2	Quantidade declarada para dados binários do processo.
Dados do processo analógicos	2	Quantidade declarada para dados analógicos do processo.

Precisão e repetibilidade
Precisão relativa	± (7 % MW + 2 % MEW)	Precisão relativa conforme notação da ficha; consultar o datasheet para as definições de MW e MEW.
Repetibilidade absoluta	0,05 m/s (água; velocidade do fluxo: 0,05...3 m/s)	Condição de referência declarada para água.
Repetibilidade relativa	0,05 m/s (água; velocidade do fluxo: 0,05...3 m/s)	Condição de referência declarada para água.
Derivação de temperatura	0,003 m/s x 1/K (< 20 °C; > 70 °C)	Valor declarado para as condições de temperatura indicadas.

Tempos de reação e ciclo
Tempo de resposta	0,5 s (T09); água/glicol: 0,8 s; ar: 7 s; óleo: 1,8 s	Valores de resposta conforme fluido e notação informados na ficha.
Tempo dinâmico de resposta T05 / T09 do controle de temperatura	1,5 s (T09)	Tempo declarado para controle de temperatura.
Retardo de prontidão	10 s	Tempo informado antes da prontidão.
Tempo mínimo do ciclo do processo	3 ms	Ciclo mínimo declarado para o processo.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link	Interface de comunicação disponível.
Revisão IO-Link	1.1	Revisão declarada.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e tipo de transferência informados.
Padrão SDCI	IEC 61131-9	Padrão declarado para a comunicação.
Classe de master port exigida	A	Classe indicada para o master IO-Link.
Modo SIO	Sim	Modo de operação indicado como disponível.
DeviceIDs suportados	Factory setting / ModE = REL: 533; ModE = GAS: 547; ModE = LIQU: 540	IDs informados para as configurações indicadas.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Tipo de conector e contatos declarados.

Condições ambientais e proteção
Grau de proteção	IP 65; IP 67	Graus de proteção declarados; observar as condições de instalação e conexão do fabricante.
Temperatura ambiente	-40...80 °C	Faixa de temperatura ambiente de operação informada.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento declarada.

Dados mecânicos e instalação
Conexão de processo	M18 x 1,5, rosca interna	Interface mecânica de processo.
Comprimento de instalação EL	45 mm	Comprimento de instalação declarado.
Comprimento da sonda L	45 mm	Comprimento informado para a sonda.
Diâmetro da sonda	8 mm	Diâmetro declarado.
Dimensões	Ø 34 mm; comprimento 142 mm	Dimensões informadas na ficha.
Invólucro	Cilíndrico	Formato declarado.
Materiais	1.4404 (aço inoxidável / 316L); 1.4310 (aço inoxidável / 301); PBT-GF20; PBT-GF30	Materiais listados para o produto; a ficha especifica separadamente os materiais em contato com o fluido.
Peso	257 g	Peso declarado no conjunto de dados do produto.

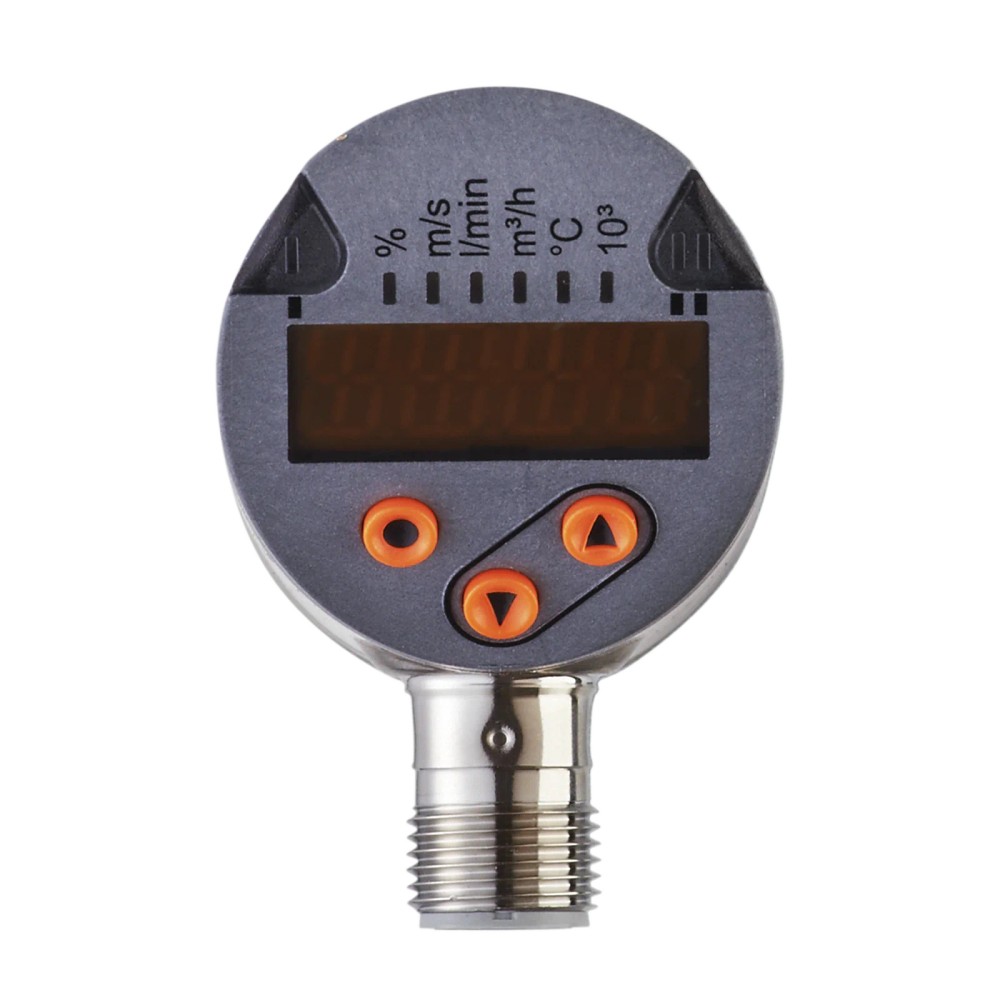

Displays e elementos de operação
Unidades do display	6 x LED, verde: %, m/s, l/min, m³/h, °C, 10³	Unidades e elementos luminosos informados.
Valores de medição	Exibição alfanumérica, vermelho / verde, 4 dígitos	Formato de exibição declarado.
Status de chaveamento	2 x LED, amarelo	Indicadores de estado informados.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, transferência COM2 (38,4 kBaud), padrão SDCI IEC 61131-9.

• Modo SIO disponível.

• DeviceIDs informados: configuração de fábrica/ModE = REL: 533; ModE = GAS: 547; ModE = LIQU: 540.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos dourados. Alimentação de 18...30 V DC; função elétrica PNP/NPN. A ficha informa duas saídas digitais e uma saída analógica. Consultar o datasheet para a atribuição dos pinos e a ligação conforme a configuração escolhida.

Processo M18 x 1,5, rosca interna. A compatibilidade mecânica deve ser confirmada com a conexão correspondente da instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com IO-Link 1.1 e master port classe A	✓	A ficha informa IO-Link 1.1 e classe de master port exigida A.
Sistema que utilize modo SIO	✓	O modo SIO está indicado como disponível.
Alimentação entre 18 e 30 V DC, com conexão elétrica M12 codificação A de 4 contatos	✓	Corresponde aos dados elétricos e à conexão elétrica declarados.
Processo com conexão M18 x 1,5, rosca interna, pressão até 100 bar e fluido entre -20 e 90 °C	✓	As condições correspondem aos limites e à conexão informados; também é necessário conferir a faixa de medição específica do fluido.
Processo acima de 100 bar ou com temperatura do fluido fora de -20...90 °C	✗	Excede os limites de pressão ou temperatura declarados para o sensor.
Instalação com conexão de processo diferente de M18 x 1,5, rosca interna	✗	A conexão informada não corresponde à conexão de processo do produto; qualquer adaptação requer validação independente.

INSTALAÇÃO

Como instalar o SA5000 IFM – Sensor de Fluxo IFM com Monitoramento de Fluxo e Temperatura, IO-Link, 100 bar, M18 x 1,5

Confirme que o fluido, a temperatura, a pressão e a faixa de medição requerida correspondem aos limites do datasheet.
Verifique a compatibilidade mecânica da conexão M18 x 1,5 com rosca interna e as dimensões de instalação antes de montar.
Instale a sonda conforme o desenho dimensional e as instruções do fabricante, sem exceder os limites mecânicos ou de processo.
Conecte a alimentação de 18...30 V DC usando a conexão M12 codificação A de 4 contatos; consulte o datasheet para a atribuição dos pinos.
Ligue as saídas ou o IO-Link de acordo com a configuração escolhida e com o equipamento de controle; confirme a necessidade de master port classe A para IO-Link.
Após a instalação, aguarde o retardo de prontidão indicado e valide a leitura, o estado de chaveamento e a configuração do fluido conforme o manual ou datasheet.

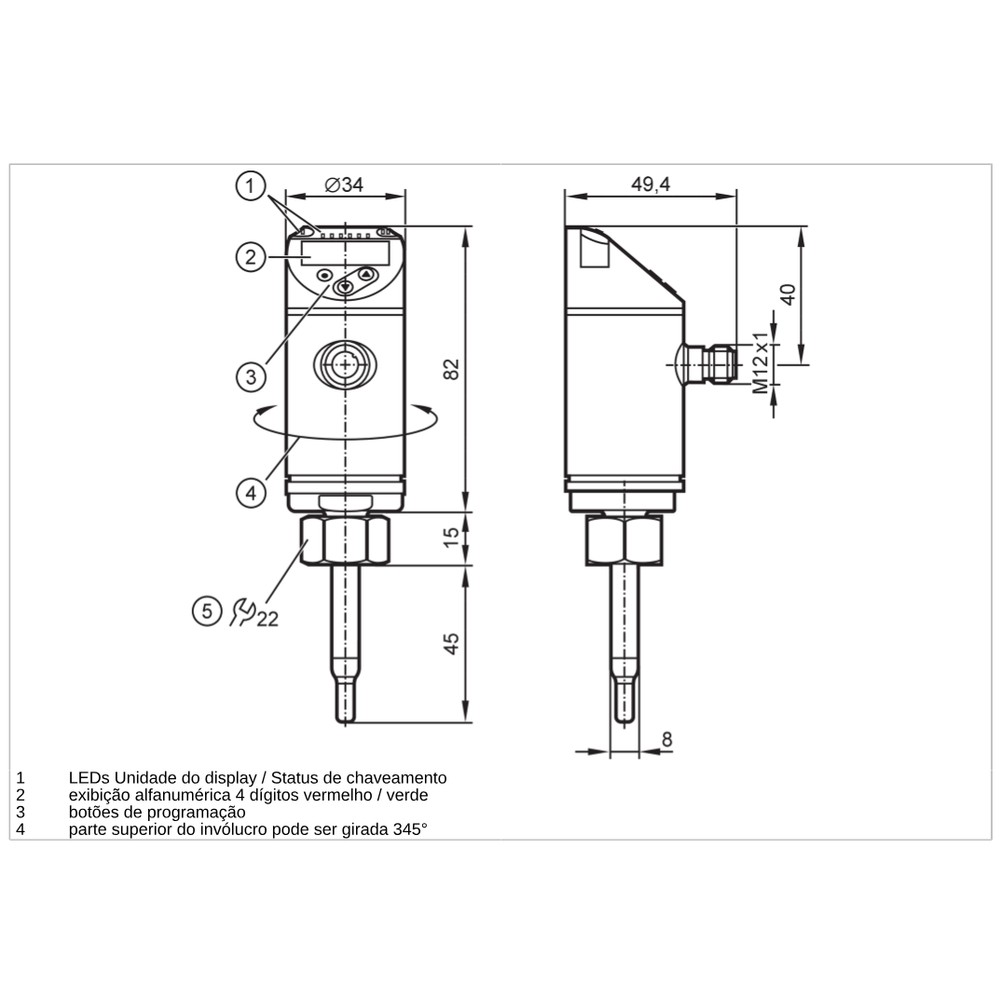

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há comunicação IO-Link com o controlador.	Incompatibilidade de configuração do master, conexão elétrica ou parâmetros de comunicação.	Confirme o uso de IO-Link 1.1, master port classe A, taxa COM2 de 38,4 kBaud e conexão M12 conforme o datasheet.
O sensor não comuta ou apresenta sinal diferente do esperado.	Saída ou modo de operação configurado de forma diferente da lógica requerida, ou ligação elétrica incompatível.	Confira a parametrização de abertura/fechamento, a seleção PNP/NPN e a atribuição de pinos no datasheet antes de substituir o sensor.
A leitura de fluxo é instável ou não corresponde ao processo.	Fluido, modo de operação ou faixa de ajuste selecionados não correspondem às condições reais da aplicação.	Verifique o tipo de fluido, a seleção relativo/absoluto e a velocidade em relação às faixas declaradas para líquidos ou gases.
A medição ou o controle de temperatura fica fora do esperado.	Temperatura do fluido fora da faixa especificada ou interpretação da precisão e do tempo de resposta sem considerar as condições indicadas.	Meça a temperatura do fluido, confirme que está entre -20 e 90 °C e consulte as condições de precisão e resposta no datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM SA5000 em português (Datasheet) Desenho em escala IFM SA5000 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SA5000 e para que ele serve?

É um sensor de fluxo calorimétrico com display para monitorar fluxo e controlar temperatura. A ficha lista água, soluções de glicol, ar e óleos como fluidos de aplicação.

Quais sinais e protocolo de comunicação o SA5000 oferece?

A ficha informa IO-Link 1.1, modo SIO e sinais configuráveis de comutação, analógico e frequência. As saídas declaradas são duas digitais e uma analógica.

O produto acompanha cabos ou outros acessórios?

A ficha do anúncio não relaciona acessórios inclusos. Confirme os itens fornecidos com o vendedor antes de planejar a instalação.

Este sensor serve para um processo com pressão acima de 100 bar?

Não, a ficha indica resistência à pressão de até 100 bar / 10 MPa. Para pressão superior, selecione um sensor especificado para essa condição.

Posso usar o SA5000 com fluido acima de 90 °C?

Não; a faixa declarada para a temperatura do fluido é de -20...90 °C. A temperatura ambiente tem faixa própria e não deve ser confundida com a faixa do fluido.

O display acende, mas a leitura de fluxo parece incorreta. O que verifico antes de trocar?

Confira se o modo relativo ou absoluto e a configuração de líquido ou gás correspondem ao processo. Compare também a velocidade real com a faixa de ajuste indicada para o fluido.

A saída não aciona o CLP; o sensor pode estar com defeito?

Antes de substituir, verifique alimentação, ligação M12, configuração PNP/NPN e parametrização da saída. Consulte o esquema de pinos do datasheet para confirmar a ligação.

Como escolher entre o modo relativo e o absoluto?

A ficha informa ambos os modos e recomenda medição de referência para o modo absoluto; o ajuste de fábrica é relativo. Selecione conforme o método de ajuste requerido pelo processo e consulte o datasheet.

O que preciso conferir antes de instalar o sensor na tubulação?

Confirme a conexão M18 x 1,5 com rosca interna, os limites de pressão e temperatura e o comprimento de instalação de 45 mm. Use o desenho dimensional e o datasheet para validar a montagem.

Como confirmar a compatibilidade com meu master IO-Link?

Verifique se o master atende à revisão IO-Link 1.1 e à classe de porta A indicada para o sensor. A ficha também informa COM2 a 38,4 kBaud.

GLOSSÁRIO TÉCNICO

Princípio calorimétrico

Método de medição de fluxo indicado para o SA5000; consulte a ficha para as condições específicas de uso. (Ref.: princípio de medida calorimétrico)

IO-Link

Interface de comunicação do sensor, declarada na revisão 1.1 e com transferência COM2. (Ref.: IO-Link 1.1; COM2, 38,4 kBaud)

Modo SIO

Modo de operação indicado como disponível além da comunicação IO-Link. (Ref.: modo SIO: sim)

PNP/NPN

Configuração elétrica indicada para a função de saída do sensor. (Ref.: função elétrica PNP/NPN)

T09

Notação usada na ficha para valores de tempo de resposta. (Ref.: tempo de resposta T09)

Ligações relacionadas com "SA5000 IFM - Sensor de Fluxo IFM Monitoramento de fluxo e temperatura IO-Link, 100 bar, M18x1,5"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "SA5000 IFM - Sensor de Fluxo IFM Monitoramento de fluxo e temperatura IO-Link, 100 bar, M18x1,5"

Para avaliar, preencha:

Ligações relacionadas com
