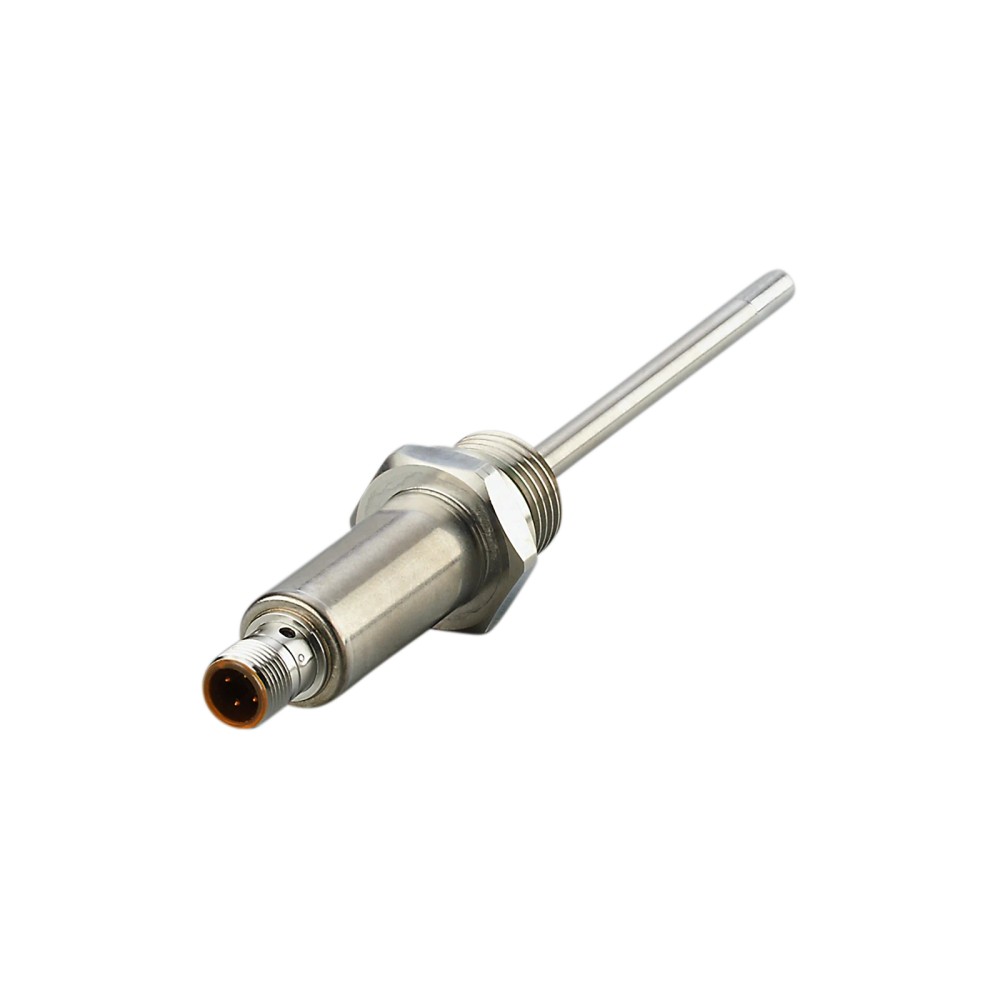

Imagem meramente ilustrativa

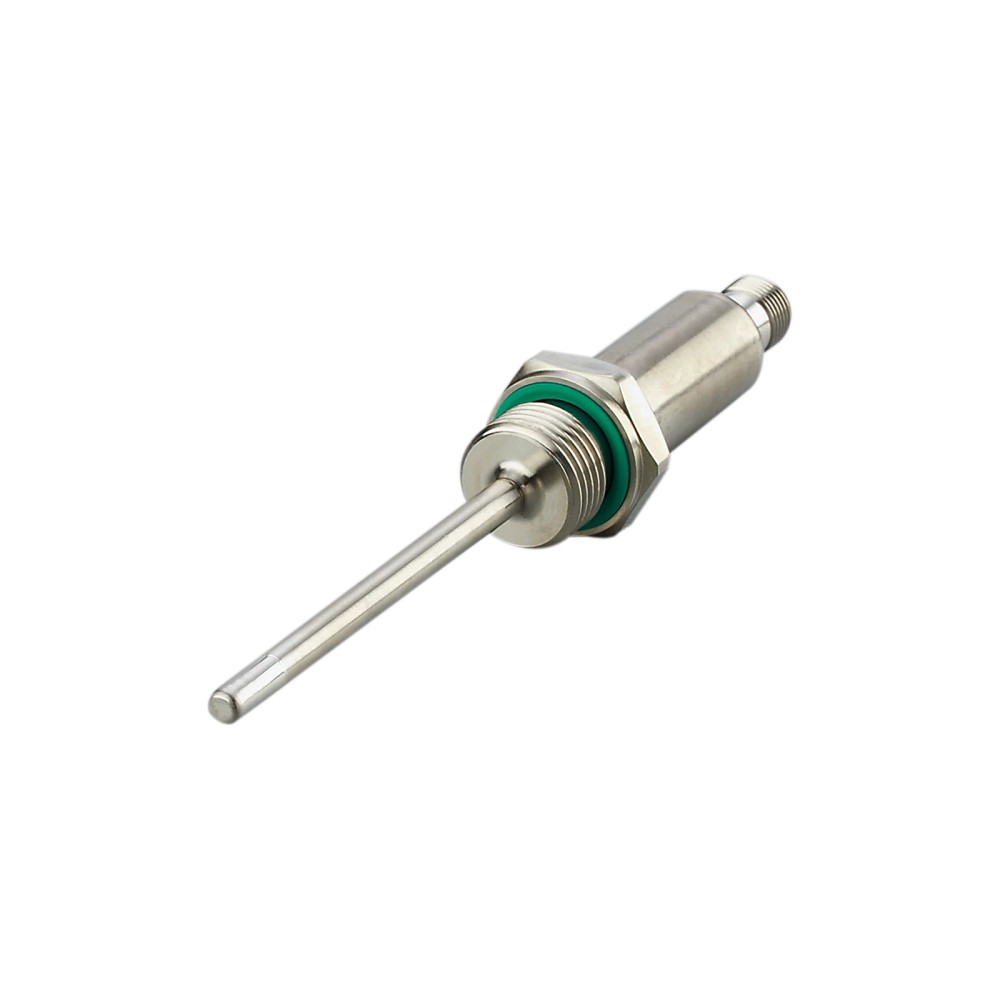

Imagem meramente ilustrativa

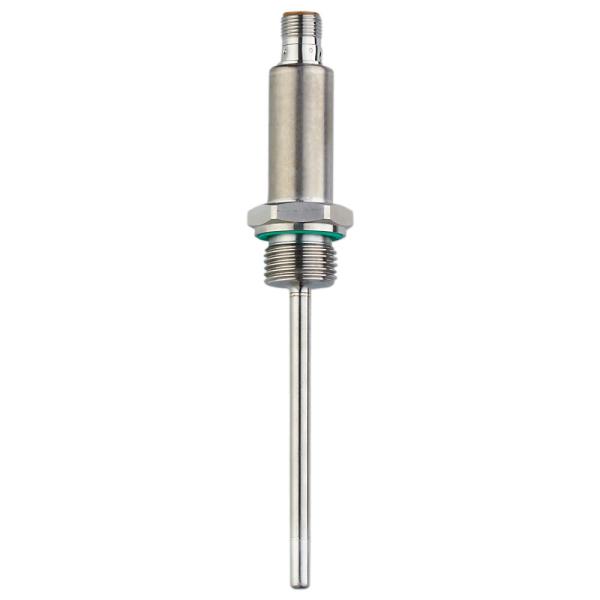

Imagem meramente ilustrativa

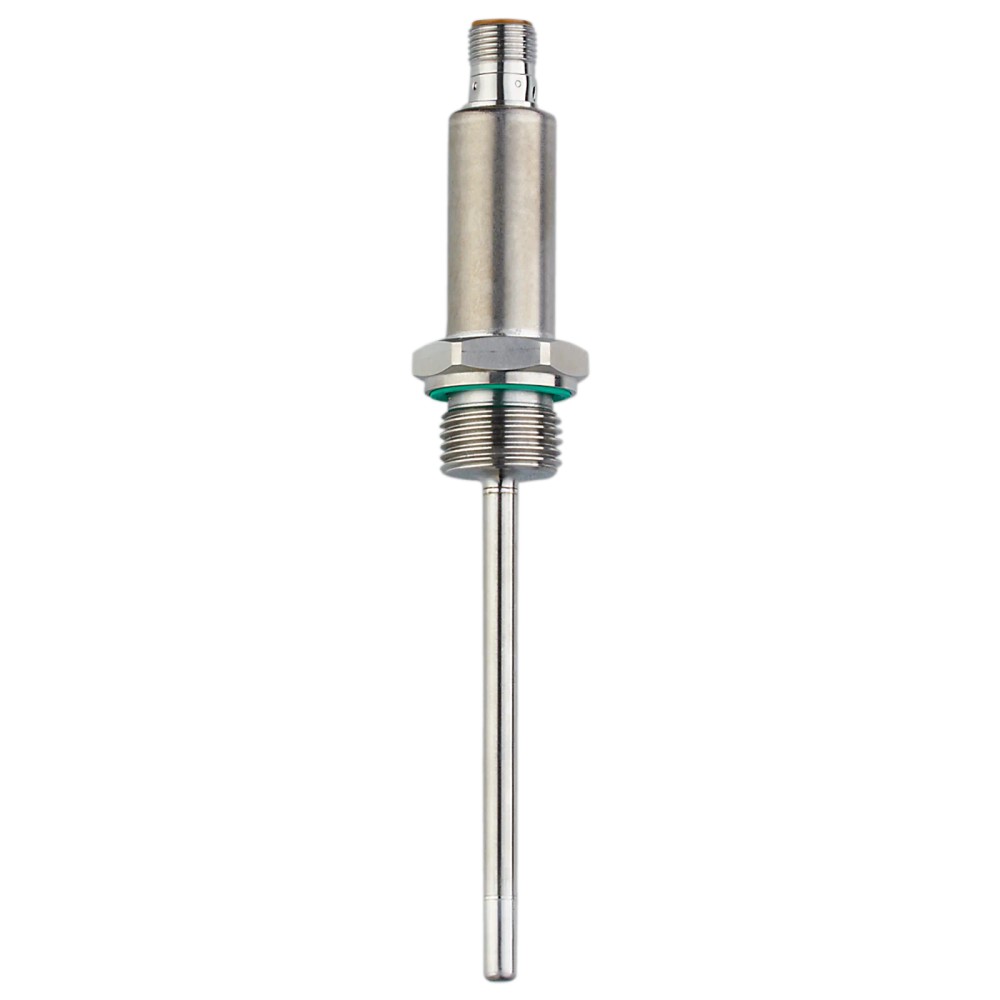

Imagem meramente ilustrativa
R$ 2.163,36
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: TA2435
- EAN: 4021179279833
- NCM do produto: 90251990
Destaques do Produto
Faixa de medição...mais
Saiba mais sobre: "TA2435 IFM - Transmissor de Temperatura ifm Medição de Fluidos IO-Link -50 a 150°C"
Destaques do Produto
Faixa de medição
-50...150 °C
Saída
4...20 mA e IO-Link
Processo
G 1/2 externa
Elétrica
M12, codificação A, 4 contatos
Instalação
Comprimento de instalação de 100 mm
Pressão
Resistência especificada de 300 bar; observar também as especificações do adaptador, se utilizado
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o Transmissor de Temperatura ifm TA2435 IO-Link, saída analógica 4...20 mA, -50 a 150 °C, Pt 1000, G 1/2 e M12
O ifm TA2435 é um transmissor de temperatura para medição de fluidos líquidos e gasosos. Mede de -50 a 150 °C e utiliza elemento Pt 1000 classe A. Oferece comunicação IO-Link e saída analógica de corrente de 4...20 mA. Sua conexão de processo é G 1/2 externa e a conexão elétrica é M12.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo de produto | Transmissor de temperatura |
| Faixa de medição | -50...150 °C |
| Elemento de medição | 1 x Pt 1000, DIN EN 60751, classe A |
| Sinal de saída | Analógico 4...20 mA e IO-Link |
| Conexão de processo | G 1/2 rosca externa |
| Conexão elétrica | M12, 4 contatos, codificação A |
| Comprimento de instalação | 100 mm |
| Resistência à pressão | 300 bar / 30 MPa |
| Proteção do invólucro | IP 67, IP 68, IP 69K |
| Alimentação | 18...32 V DC |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Medição de temperatura em fluidos líquidos ou gasosos, conforme a descrição do produto.
- Sistemas que aceitem sensor com conexão de processo G 1/2 externa e instalação de 100 mm.
- Aplicações que recebam sinal analógico de 4...20 mA ou comunicação IO-Link e atendam à alimentação de 18...32 V DC.
- Instalações cuja faixa de processo esteja dentro de -50...150 °C e cuja pressão seja compatível com o limite especificado, considerando as condições do adaptador quando utilizado.
⚠ Considere outro se precisa de:
- Não selecionar quando a faixa de temperatura necessária exceder -50...150 °C.
- Não conectar diretamente a uma entrada que não aceite 4...20 mA nem IO-Link sem verificar a interface ou o condicionamento necessários.
- Não presumir que a resistência de 300 bar se aplique ao conjunto com adaptador: para montagem em adaptador, valem as especificações do próprio adaptador.
APLICAÇÕES E USO
- Aplicação indicada pelo fabricante: medição de temperatura em fluidos líquidos e gasosos, dentro da faixa de -50...150 °C.
- Uso em processo com conexão G 1/2 externa, comprimento de instalação de 100 mm e pressão dentro do limite aplicável à montagem. Para montagem em adaptador, verificar a especificação de pressão do adaptador.
- Integração a sistemas de controle por saída analógica 4...20 mA ou IO-Link, desde que a entrada ou o mestre receptor seja compatível e a alimentação esteja entre 18...32 V DC.
- A ficha não especifica compatibilidade química para fluidos particulares; confirme a compatibilidade dos materiais em contato com o fluido com o fabricante antes de aplicar em substâncias não caracterizadas.
COMO ESCOLHER
Antes de comprar o Transmissor de Temperatura ifm TA2435 IO-Link, saída analógica 4...20 mA, -50 a 150 °C, Pt 1000, G 1/2 e M12, verifique estes pontos:
Escolha o TA2435
Quando a medição requerida estiver entre -50 e 150 °C, o processo aceitar G 1/2 externa e a instalação exigir comprimento de 100 mm. Confirme que o sistema de controle pode usar 4...20 mA ou IO-Link e fornece 18...32 V DC.
Avalie outra faixa ou conexão
Busque outra versão se a temperatura exigida estiver fora da faixa do TA2435 ou se a conexão mecânica necessária não for G 1/2 externa. A ficha disponível não identifica uma versão alternativa específica.
Verifique a pressão do conjunto
O sensor tem resistência à pressão especificada de 300 bar. Se instalado em adaptador, verifique também a especificação de pressão do adaptador, pois ela rege essa montagem.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Tipo de produto | Transmissor de temperatura | Classificação do produto. |
| Modelo | TA2435 | Identificação do fabricante. |
| Fluidos indicados | Fluidos líquidos e gasosos | Substâncias de aplicação mencionadas na ficha. |
| Elemento de medição | 1 x Pt 1000 | Elemento sensor utilizado na medição. |
| Norma e classe do elemento | DIN EN 60751, classe A | Referência normativa e classe declaradas para o Pt 1000. |
| Faixa de medição e ajuste | ||
|---|---|---|
| Alcance de medição | -50...150 °C | Limites de medição informados. |
| Ajuste de fábrica | -50...150 °C | Faixa definida de fábrica conforme a ficha. |
| Saídas e desempenho analógico | ||
|---|---|---|
| Sinal de saída | Sinal analógico e IO-Link; configuráveis | Tipos de saída indicados na ficha. |
| Corrente da saída analógica | 4...20 mA | Faixa de corrente de saída. |
| Quantidade de saídas analógicas | 1 | Número de saídas analógicas. |
| Precisão da saída analógica | ± 0,3 + (± 0,1 % MS) K | Valor de precisão conforme a notação da ficha; MS não é expandido nesta fonte. |
| Resolução da saída analógica | 0,04 K | Resolução declarada para a saída analógica. |
| Carga máxima | 250 Ω (18...19 V); 300 Ω (19...32 V) | Carga máxima dependente da tensão de operação. |
| Coeficiente de temperatura | 0,1 % de duração / 10 K | Coeficiente informado pelo fabricante. |
| Alimentação e proteção elétrica | ||
|---|---|---|
| Tensão de operação | 18...32 V DC | Limites de alimentação; indicada como supply class 2 conforme cULus. |
| Consumo de corrente | < 50 mA | Consumo máximo indicado como inferior a 50 mA. |
| Classe de proteção elétrica | III | Classe declarada na ficha. |
| Proteção contra sobrecarga | Sim | Proteção indicada pelo fabricante. |
| Proteção contra curto-circuitos | Sim | Proteção indicada pelo fabricante. |
| Proteção contra inversão de polaridade | Sim | Proteção indicada pelo fabricante. |
| Compatibilidade eletromagnética | DIN EN 61000-6-2 | Norma EMC registrada nos dados do produto. |
| Interface e conexão elétrica | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface digital informada. |
| Revisão IO-Link | 1.1 | Revisão da interface. |
| Tipo de transferência IO-Link | COM2 (38,4 kBaud) | Taxa e modo de transferência declarados. |
| Perfil IO-Link | Smart Sensor - SSP 0 Generic Profiled Sensor | Perfil registrado na ficha. |
| DeviceID suportado | default 377 | Identificador informado nos dados do produto. |
| Tempo mínimo do ciclo do processo | 2,3 ms | Tempo mínimo de ciclo informado para a comunicação. |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos dourados | Conector e contatos conforme a ficha. |
| Tempos de resposta | ||
|---|---|---|
| Retardo de prontidão | 1 s | Tempo informado até a prontidão do dispositivo. |
| Tempo dinâmico de resposta T05 / T09 | 1 / 3 s | Tempos de resposta conforme os parâmetros T05 e T09 da ficha. |
| Conexão de processo e dados mecânicos | ||
|---|---|---|
| Conexão de processo | Rosca externa G 1/2 | Tipo de conexão mecânica. |
| Comprimento de instalação | 100 mm | Comprimento de instalação declarado. |
| Comprimento da sonda L | 86 mm | Comprimento da sonda conforme ficha. |
| Diâmetro da sonda | 6 mm | Diâmetro indicado para a sonda. |

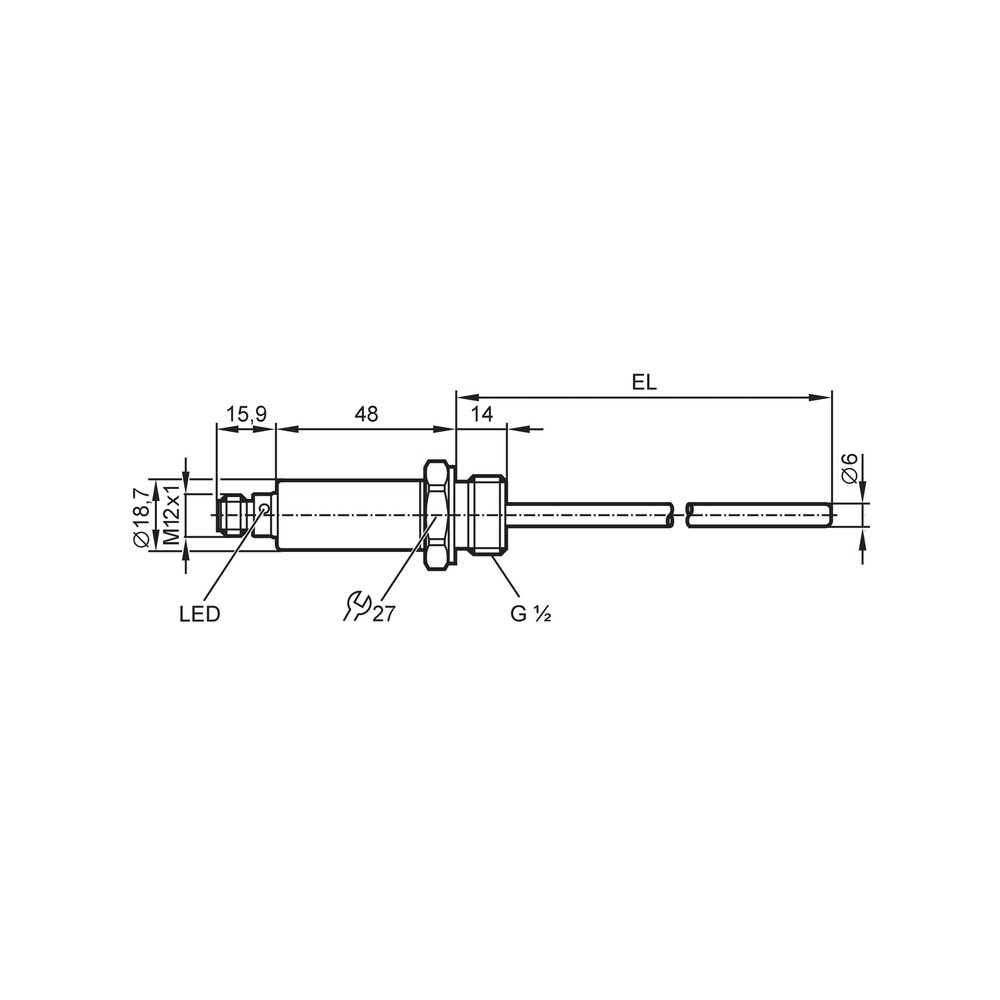

| Dimensões gerais informadas | Ø 18,7 / L = 163,9 mm | Dimensões registradas no conjunto de dados do produto. |
| Invólucro | Cilíndrico | Formato do invólucro. |
| Materiais | Aço inoxidável 1.4404 / 316L, PEI e FKM | Materiais listados para o produto. |
| Materiais em contato com o fluido | 1.4404 (aço inoxidável / 316L); anel de vedação FKM | Materiais de contato com o fluido especificados na ficha. |
| Resistência à pressão | 300 bar / 30 MPa | Limite especificado; para instalação em adaptador, observar a pressão admissível do adaptador. |
| Torque máximo de aperto | 45 Nm | Limite de torque informado para montagem. |
| Peso | 134,5 g | Massa indicada nos dados do produto. |
| Condições ambientais e resistência | ||
|---|---|---|
| Temperatura ambiente | -25...80 °C | Faixa de temperatura ambiente de operação informada. |
| Temperatura de armazenamento | -40...100 °C | Faixa indicada para armazenamento. |
| Proteção IP | IP 67, IP 68, IP 69K | Graus de proteção declarados na ficha. |
| Resistência a choques | DIN IEC 68-2-27, 50 g (11 ms) | Ensaio e condição de choque informados. |
| Resistência a vibrações | DIN IEC 68-2-6, 20 g (10...2000 Hz) | Ensaio e faixa de frequência informados. |
| MTTF | 572 anos | Valor de MTTF registrado no conjunto de dados; não representa garantia de vida útil. |
| Indicação e características | ||
|---|---|---|
| Display de estado de operação | 1 x LED verde | Indicador visual de estado descrito na ficha. |
| Característica dos contatos | Contatos banhados a ouro | Acabamento especial dos contatos elétricos. |
| Unidades por embalagem | 1 peça | Quantidade declarada por embalagem. |
| Número de aprovação UL | K002 | Código de aprovação registrado nos dados do produto. |
COMPATIBILIDADE
Comunicação
• IO-Link, revisão 1.1, tipo de transferência COM2 (38,4 kBaud), perfil Smart Sensor - SSP 0 Generic Profiled Sensor.
• Saída analógica de corrente 4...20 mA, configurável conforme as informações do produto.
• A compatibilidade com mestre IO-Link ou entrada analógica depende de o dispositivo receptor aceitar a respectiva interface e dos requisitos elétricos aplicáveis.
Conexões
Elétrica
Conector M12, codificação A, 4 contatos dourados. Alimentação de 18...32 V DC; consumo de corrente inferior a 50 mA. Consulte a folha de dados para a atribuição dos pinos e o esquema de ligação.
Processo
Rosca externa G 1/2. Comprimento de instalação de 100 mm. A compatibilidade mecânica depende de a conexão correspondente no processo ou adaptador ser adequada; a pressão admissível de uma montagem com adaptador depende também da especificação deste.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Entrada analógica de corrente compatível com 4...20 mA e alimentação dentro de 18...32 V DC | ✓ | O produto fornece sinal analógico de 4...20 mA e opera com alimentação de 18...32 V DC. |
| Mestre IO-Link compatível com IO-Link revisão 1.1 e comunicação COM2 a 38,4 kBaud | ✓ | A interface e a revisão informadas para o produto são IO-Link 1.1, COM2 (38,4 kBaud). |
| Processo com conexão mecânica correspondente a G 1/2 externa e temperatura de -50 a 150 °C | ✓ | A conexão de processo e a faixa de medição correspondem às condições declaradas. |
| Processo que exija temperatura fora de -50...150 °C | ✗ | A condição necessária está fora da faixa de medição informada para o TA2435. |
| Instalação em adaptador sem confirmação da pressão nominal do adaptador | ✗ | A ficha determina que, para instalação no adaptador, valem as especificações de pressão do adaptador. |
| Controlador sem entrada compatível com 4...20 mA e sem mestre IO-Link | ✗ | As interfaces informadas são saída analógica 4...20 mA e IO-Link; a ficha não indica outra interface de comunicação. |
INSTALAÇÃO
Como instalar o Transmissor de Temperatura ifm TA2435 IO-Link, saída analógica 4...20 mA, -50 a 150 °C, Pt 1000, G 1/2 e M12
- Confirme que a temperatura do processo está entre -50 e 150 °C e que a conexão requerida é G 1/2 externa.
- Verifique o comprimento de instalação de 100 mm, o espaço disponível e a compatibilidade mecânica com a conexão do processo.
- Confirme a pressão admissível do conjunto; se utilizar adaptador, aplique o limite especificado para o adaptador.
- Instale respeitando o torque máximo de aperto especificado de 45 Nm e os procedimentos aplicáveis à conexão.
- Conecte o M12 de codificação A à alimentação de 18...32 V DC e ao sistema receptor; consulte a folha de dados para a atribuição dos contatos.
- Configure e valide a interface escolhida, 4...20 mA ou IO-Link, conferindo alimentação, sinal e indicação de estado após a instalação.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O controlador não recebe sinal de temperatura. | Alimentação ausente ou fora da faixa especificada, conexão M12 incorreta ou falha no circuito receptor. | Meça a alimentação no conector e confirme 18...32 V DC; inspecione a conexão M12 e verifique a entrada do controlador. |
| A entrada analógica apresenta leitura limitada ou instável. | Carga do circuito acima do limite permitido para a tensão de alimentação ou incompatibilidade da entrada com 4...20 mA. | Confirme que a entrada do controlador está configurada para corrente e compare a carga total com o limite aplicável: 250 Ω para 18...19 V ou 300 Ω para 19...32 V. |
| O mestre IO-Link não estabelece comunicação. | Mestre, porta ou configuração incompatível com a interface, revisão ou taxa de transferência do sensor. | Confira suporte a IO-Link 1.1, COM2 a 38,4 kBaud, alimentação e conexão; consulte a folha de dados para os dados de integração. |
| Há vazamento ou leitura afetada após a montagem. | Conexão mecânica inadequada, montagem incorreta ou pressão admissível do adaptador inferior à pressão do processo. | Verifique a correspondência da rosca G 1/2, o estado da vedação e a especificação do adaptador. Não exceda o torque máximo informado. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o TA2435 e para quem ele serve?
É um transmissor de temperatura ifm para medição em fluidos líquidos e gasosos. Serve a sistemas que aceitem saída 4...20 mA ou comunicação IO-Link e atendam às suas condições de conexão e alimentação.
O TA2435 tem IO-Link e saída analógica?
Sim. A ficha informa IO-Link e saída analógica de corrente 4...20 mA; confirme que o dispositivo receptor aceita a interface escolhida.
O que acompanha o produto?
A ficha informa uma peça por embalagem, mas não detalha acessórios incluídos. Consulte o fornecedor para confirmar o conteúdo da embalagem.
Posso usar o TA2435 em uma temperatura acima de 150 °C?
Não para medição dentro da especificação declarada: a faixa informada termina em 150 °C. Para um processo acima desse limite, selecione um transmissor cuja faixa cubra a temperatura necessária.
Ele serve para uma conexão de processo diferente de G 1/2 externa?
A conexão de processo indicada é G 1/2 externa. A ficha não confirma compatibilidade mecânica com outras roscas; valide a conexão requerida antes da compra.
O sensor parou de transmitir; o que verifico antes de substituí-lo?
Verifique primeiro a alimentação de 18...32 V DC, a conexão M12 e a entrada do controlador. Se estiver usando a saída analógica, confirme também que o receptor está configurado para 4...20 mA.
A leitura analógica satura ou oscila: o que pode estar acontecendo?
Uma causa possível é a carga do circuito exceder o limite associado à tensão de alimentação. Verifique a carga conectada e compare-a com os limites informados na folha de dados.
Quando escolher este transmissor em vez de um modelo apenas analógico?
Escolha o TA2435 quando a aplicação puder aproveitar IO-Link ou precisar também da saída analógica 4...20 mA, além de atender às demais condições de instalação. A ficha não fornece comparação técnica com um modelo alternativo específico.
É necessário configurar alguma ferramenta ou cuidado especial na instalação?
A conexão elétrica é M12 e o produto pode operar por IO-Link ou saída 4...20 mA; a configuração depende da interface e do sistema receptor. Consulte a folha de dados para ligação e atribuição dos contatos, e respeite o torque máximo informado.
Qual é o limite de pressão em uma montagem com adaptador?
Embora a ficha informe resistência à pressão de 300 bar para o transmissor, ela determina que, quando instalado em adaptador, valem as especificações de pressão do adaptador. Confirme o limite do conjunto antes da montagem.
GLOSSÁRIO TÉCNICO
Pt 1000
Elemento sensor resistivo de platina com valor nominal de 1000 Ω a 0 °C; neste produto, classe A conforme DIN EN 60751. (Ref.: Elemento de medição: 1 x Pt 1000, classe A)
IO-Link
Interface de comunicação digital para conexão do sensor a um mestre compatível. (Ref.: IO-Link 1.1, COM2)
4...20 mA
Faixa de corrente da saída analógica do transmissor, usada para comunicar a variável medida a uma entrada compatível. (Ref.: Corrente da saída analógica: 4...20 mA)
G 1/2 externa
Conexão de processo roscada externa especificada para a montagem mecânica do sensor. (Ref.: Conexão de processo: G 1/2 rosca externa)
IP 69K
Grau de proteção indicado na ficha para o invólucro; a aplicação deve respeitar as condições definidas pelo fabricante. (Ref.: Proteção IP: IP 67, IP 68, IP 69K)
