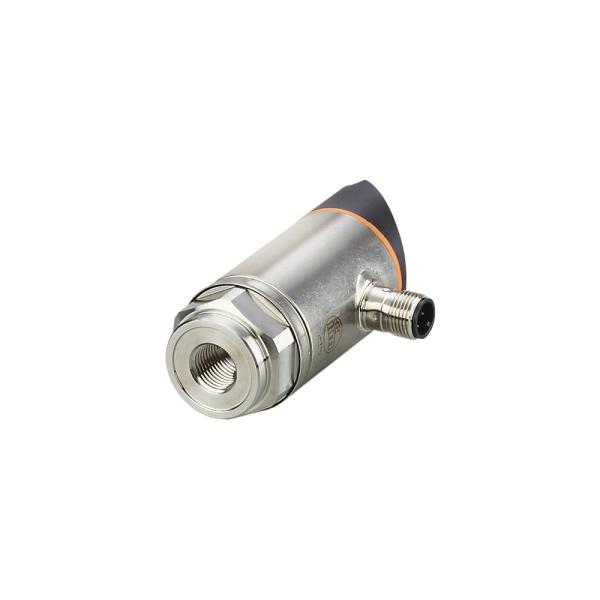

Sensor de Pressão IFM PN7099 com Display e IO-Link

Pré-visualizar: PN7099 IFM - Sensor de Pressão com Display IFM Monitoramento Industrial -1 a 1 bar, IO-Link, G 1/4

PN7099 IFM - Sensor de Pressão com Display IFM Monitoramento Industrial -1 a 1 bar, IO-Link, G 1/4

Imagem meramente ilustrativa

R$ 4.152,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN7099
EAN: 4021179281270
NCM do produto: 90262090

Destaques do Produto Faixa de Medição -1 a...mais

Fechar menu

Saiba mais sobre: "PN7099 IFM - Sensor de Pressão com Display IFM Monitoramento Industrial -1 a 1 bar, IO-Link, G 1/4"

Destaques do Produto

Faixa de Medição

-1 a 1 bar

Protocolo

IO-Link

Conexão

G 1/4 Interna

Conexão Elétrica

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PN7099 IFM - Sensor de Pressão com Display IO-Link -1 a 1 bar

O PN7099 é um pressostato eletrônico versátil com display alfanumérico, ideal para monitoramento preciso de pressão em fluidos industriais. Ele integra tecnologia de célula de medição cerâmica e comunicação IO-Link, oferecendo alta confiabilidade. Projetado para ambientes industriais exigentes, suporta faixas de -1 a 1 bar e opera com alimentação entre 18 e 30V DC.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1 a 1 bar
Conexão de processo	G 1/4 interna
Conexão elétrica	M12
Protocolo	IO-Link
Temperatura operacional	-25 a 80 °C
Grau de proteção	IP65 / IP67
Saídas	2 saídas de comutação
Material em contato	Aço inox 316L, cerâmica, FKM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas pneumáticos industriais
Monitoramento de gases limpos
Circuitos hidráulicos de baixa pressão
Processos industriais com necessidade de integração IO-Link

⚠ Considere outro se precisa de:

Fluidos altamente abrasivos
Pressões superiores a 1 bar (limite de medição)
Ambientes com temperaturas externas fora da faixa -25...80 °C
Aplicações que exigem imersão contínua em fluidos corrosivos não compatíveis com FKM

APLICAÇÕES E USO

Monitoramento de pressão em redes de ar comprimido
Controle de vácuo em sistemas de movimentação pneumática
Automação industrial com integração IO-Link
Sistemas de resfriamento e lubrificação controlados

COMO ESCOLHER

Antes de comprar o PN7099 IFM - Sensor de Pressão com Display IO-Link -1 a 1 bar, verifique estes pontos:

Quando escolher o PN7099

Ideal para automação industrial que demanda monitoramento digital, necessidade de display local para leitura rápida e integração com sistemas de controle via IO-Link.

Quando considerar outro modelo

Busque outros sensores se a faixa de pressão exceder 1 bar (pressão positiva) ou se a aplicação exigir conexão de processo distinta de G 1/4, ou ainda, se a compatibilidade química com FKM/Cerâmica não atender aos fluidos agressivos do processo.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	-1...1 bar	Limite nominal de operação para pressão relativa
Resistência à pressão	10 bar	Limite de sobrecarga sem danos permanentes

Dados elétricos
Tensão de operação	18...30 V DC	Tensão nominal para SELV/PELV
Consumo de corrente	< 35 mA	Consumo máximo sem carga

Interfaces e Saídas
Interface	IO-Link	Protocolo de comunicação digital
Saídas digitais	2	Quantidade total de saídas configuráveis

Condições ambientais
Temperatura ambiente	-25...80 °C	Intervalo térmico operacional
Grau de proteção	IP 65 / IP 67	Resistência à entrada de contaminantes

COMPATIBILIDADE

Comunicação

• IO-Link

Conexões

Elétrica Conector M12 A-coded, 4 pinos

Processo G 1/4 Rosca interna

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Redes pneumáticas industriais limpas	✓	A faixa de -1 a 1 bar cobre a maioria dos sistemas pneumáticos padrão.
Aplicações com alta vibração mecânica	✓	O sensor atende à norma DIN EN 60068-2-6 para resistência a vibrações.
Fluidos agressivos que corroem cerâmica	✗	A compatibilidade química é restrita aos materiais listados (aço inox, FKM, cerâmica).

INSTALAÇÃO

Como instalar o PN7099 IFM - Sensor de Pressão com Display IO-Link -1 a 1 bar

Certifique-se de que o sistema esteja despressurizado.
Verifique a compatibilidade da rosca G 1/4 interna.
Utilize fita veda-rosca ou vedação adequada conforme necessário.
Rosqueie o sensor manualmente até o assentamento.
Aplique torque final de 25-35 Nm com chave adequada.
Conecte o cabo M12, garantindo o travamento do conector.

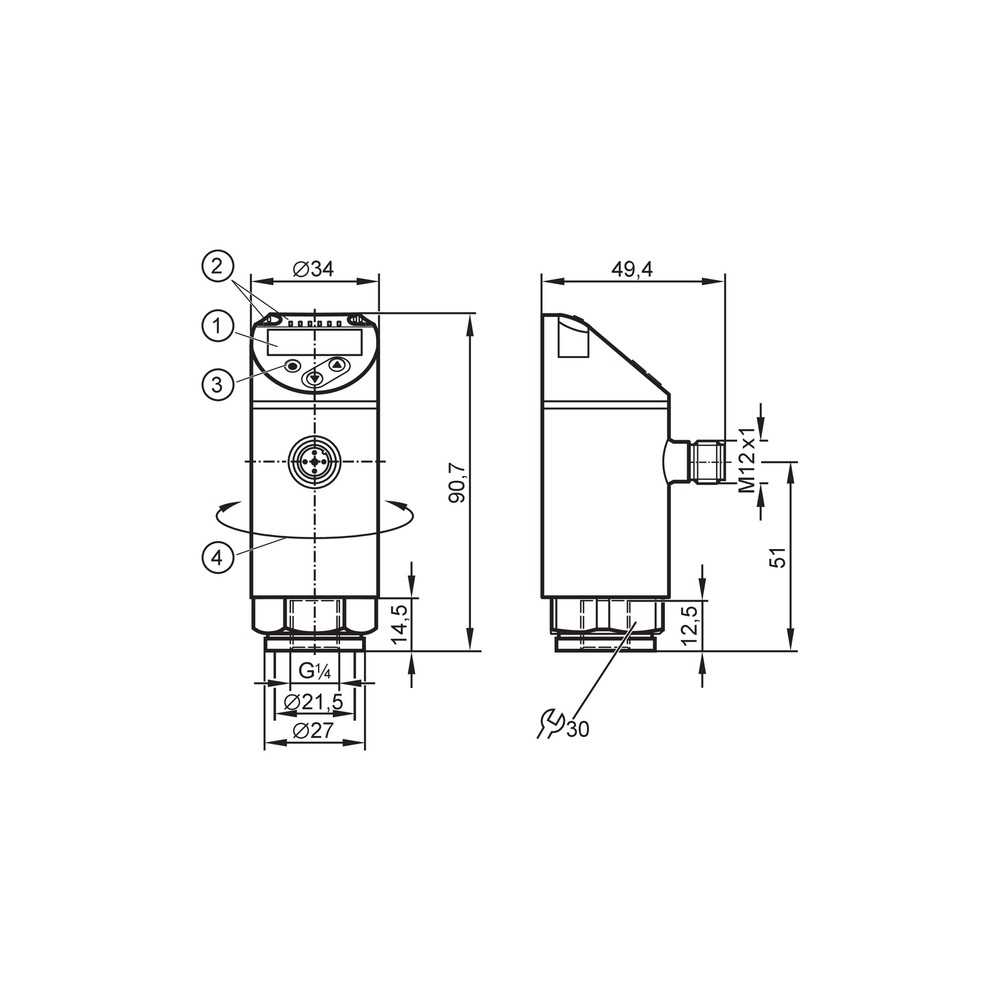

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento no ponto de conexão.	Torque de aperto fora da especificação (25-35 Nm) ou vedação danificada.	Verificar integridade da rosca e reapertar dentro do torque recomendado.
Saída de comutação não atua.	Curto-circuito na carga conectada ou sobrecarga de corrente.	Checar se a corrente de carga excede o limite de 150mA-250mA.
Sinal intermitente ou erro de dados.	Cabo ou conector M12 mal conectado ou com oxidação.	Inspeção visual dos pinos do conector M12 e limpeza se necessário.
Sensor não comuta no valor desejado.	Configuração de histerese ou ponto de comutação incorreta.	Revisar parâmetros de configuração via menu ou interface IO-Link.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial PN7099 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PN7099 e qual sua função principal?

Este sensor é um pressostato eletrônico da linha IFM PN, projetado para monitoramento de pressão relativa em fluidos líquidos e gasosos. Ele possui display alfanumérico e comunicação IO-Link.

O que vem na embalagem ao adquirir este sensor?

Ele acompanha o sensor, contatos dourados integrados e capacidade cerâmica para medição, prontos para conexão elétrica via conector M12 e processo G 1/4.

Para quais condições ou faixas de pressão este sensor não deve ser utilizado?

O PN7099 não é indicado para vácuo absoluto inferior a -1 bar ou pressões positivas superiores a 1 bar. Ele é limitado a fluidos compatíveis com aço inoxidável 1.4404 e cerâmica.

Existem restrições de materiais ou fluidos para este sensor?

O sensor não deve ser aplicado em processos com fluidos que contenham abrasivos severos ou produtos químicos incompatíveis com a vedação em FKM e cerâmica.

O que fazer se o display apresentar leituras incorretas ou intermitentes?

Sintomas como leituras instáveis ou erro de comunicação podem indicar falha na célula de medição ou conexão. Verifique se o torque de aperto está entre 25-35 Nm e se o cabo M12 está livre de umidade.

Como diagnosticar falhas nas saídas digitais do sensor?

Um sintoma comum de falha na saída de comutação é a não ativação do relé/CLP, geralmente causado por curto-circuito ou sobrecarga. Verifique a tensão (18-30V DC) e a corrente da carga (máx. 150-250mA).

Este sensor é melhor que um pressostato mecânico convencional?

Este modelo possui interface IO-Link e saídas de comutação, sendo superior a pressostatos mecânicos simples que não oferecem diagnóstico via rede ou display programável.

Devo escolher este modelo ou um sensor de pressão analógico simples?

A escolha depende da necessidade de integração com CLPs modernos via protocolo digital. Se sua rede utiliza IO-Link, o PN7099 oferece monitoramento avançado de dados de processo.

Quais os cuidados essenciais durante a montagem física?

A instalação requer rosca G 1/4 interna, sendo essencial aplicar o torque correto de 25-35 Nm para garantir a vedação. Evite força excessiva durante o rosqueamento para não danificar a carcaça metálica.

Como funciona o suporte técnico e procedência deste produto?

A IFM realiza o faturamento direto. A garantia e o suporte técnico são geridos conforme os padrões de qualidade da IFM Electronic LTDA.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto a ponto conforme IEC 61131-9 que permite a transmissão de dados de diagnóstico e parâmetros (Ref.: Interface de comunicação).

Pressão Relativa

Medição de pressão baseada na pressão atmosférica local, comum em aplicações industriais (Ref.: Tipo de pressão).

Célula Cerâmica

Elemento sensor capacitivo de alta estabilidade térmica e resistência a longo prazo (Ref.: Elemento de medição).

Conexão G 1/4

Padrão de rosca BSP para conexão de processo conforme normas industriais (Ref.: Conexão de processo).

Grau de Proteção IP67

Nível de vedação que garante proteção total contra poeira e imersão temporária em água (Ref.: Proteção IP).
