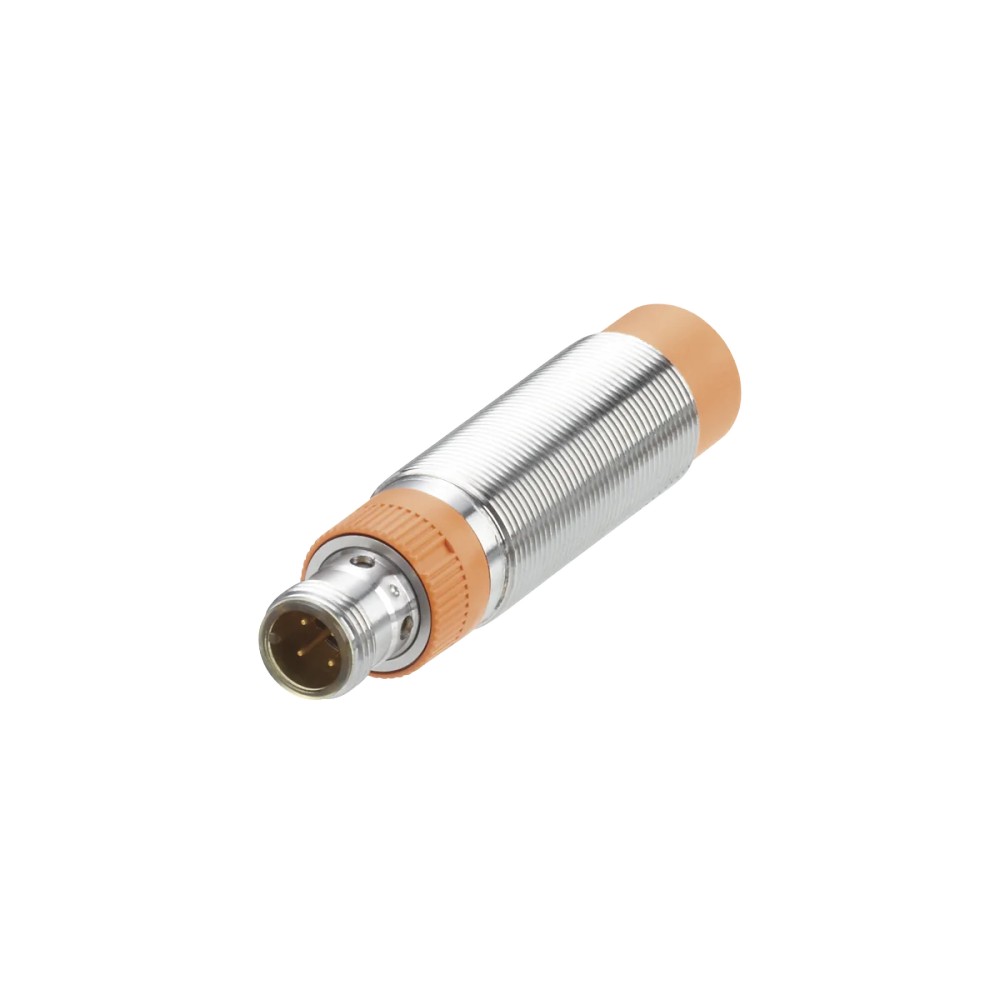

Imagem meramente ilustrativa

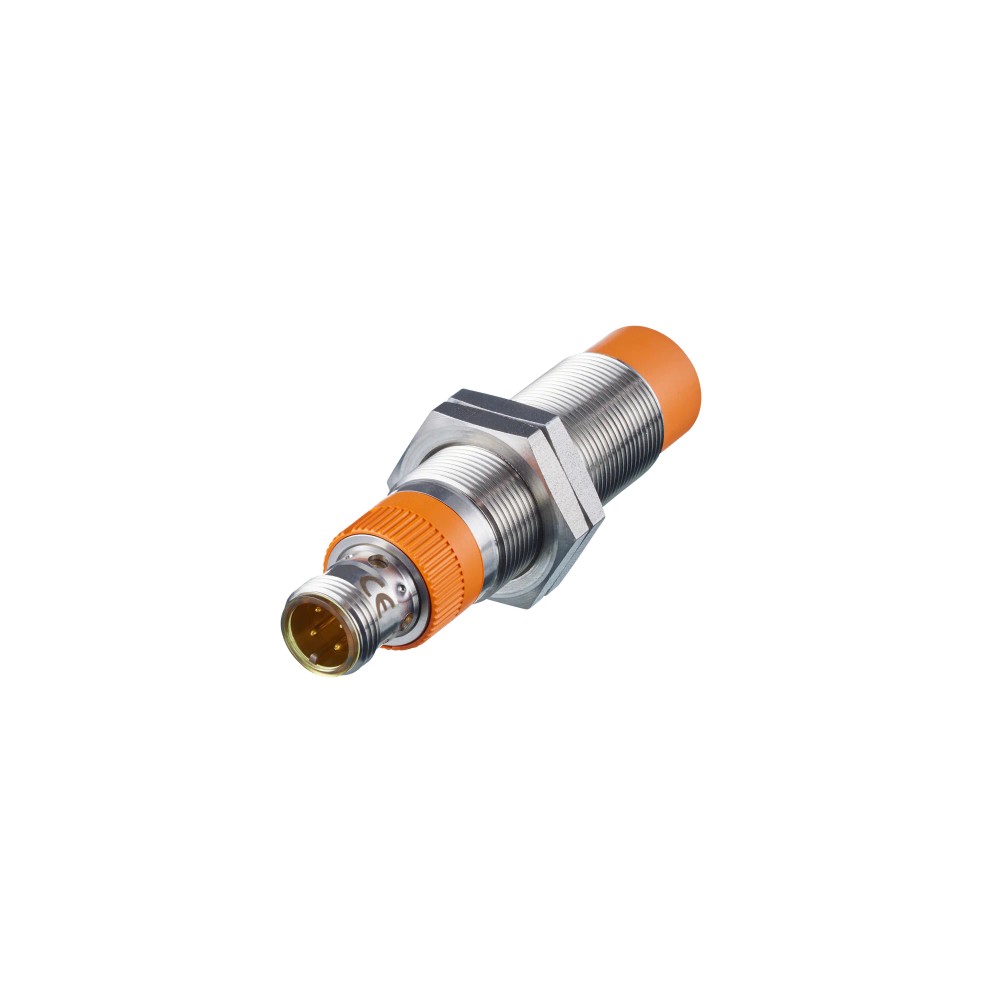

Imagem meramente ilustrativa

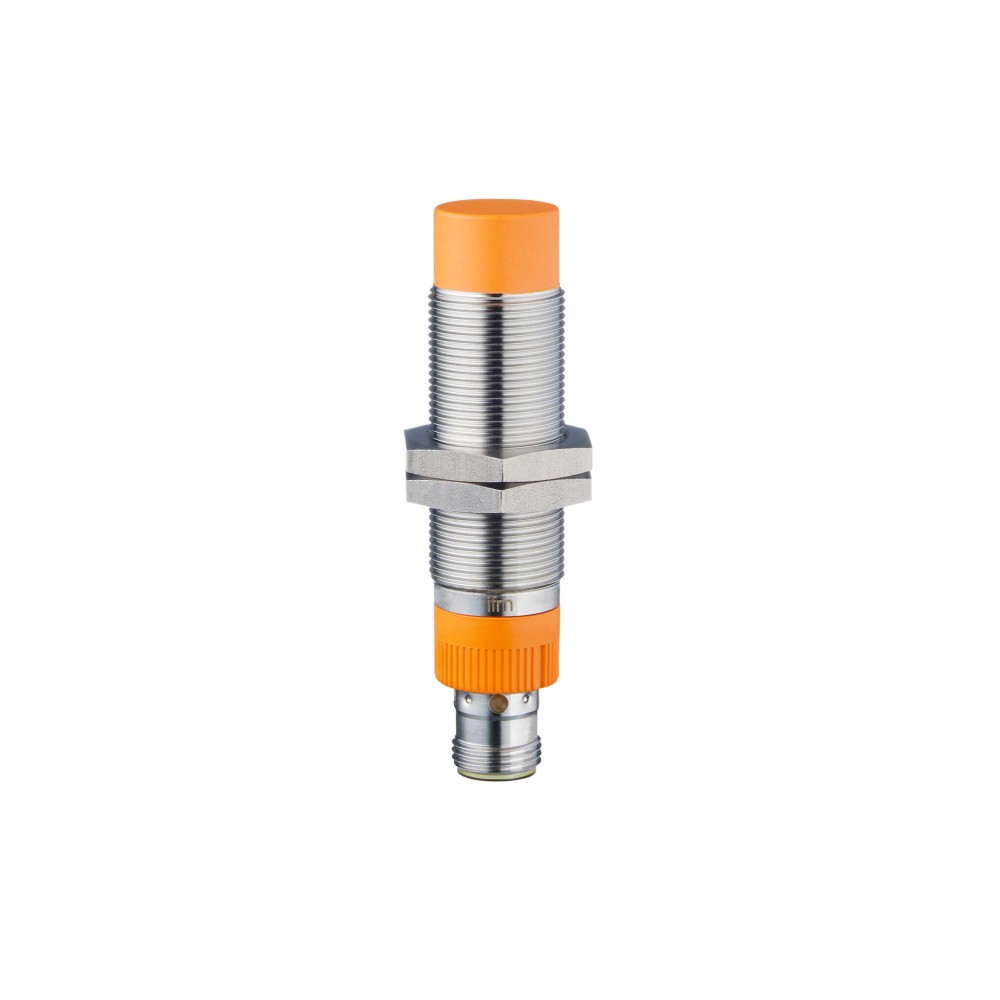

Imagem meramente ilustrativa
Imagem meramente ilustrativa
R$ 2.111,88
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: DI6004
- EAN: 4021179339612
- NCM do produto: 90291090
Destaques do Produto
Faixa de medição...mais
Saiba mais sobre: "DI6004 IFM - Unidade de Avaliação Compacta ifm Monitoramento de Velocidade M18 IO-Link"
Destaques do Produto
Faixa de medição
1...32.000 Imp/min
Alcance de ajuste
3...24.000 Imp/min
Alimentação
10...30 V DC
Conexão elétrica
M12, codificação A, 4 contatos
Interface
IO-Link; modo SIO disponível
Montagem
Rosca M18 x 1; não embutida
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o Unidade de avaliação compacta ifm DI6004 para monitoramento da velocidade de rotação, M18 x 1, IO-Link
A ifm DI6004 é uma unidade compacta para monitorar a velocidade de movimentos rotativos e lineares e avaliar condições de valor nominal excedido ou bloqueio. Seu princípio de medição é indutivo, com alcance de detecção de 12 mm e faixa de medição de 1 a 32.000 Imp/min. Oferece saídas PNP/NPN parametrizáveis e interface IO-Link, além de montagem M18 x 1.
PRINCIPAIS ESPECIFICAÇÕES
| Função | Monitoramento da velocidade de rotação |
| Princípio de medição | Indutivo |
| Faixa de medição | 1...32.000 Imp/min |
| Faixa de ajuste | 3...24.000 Imp/min |
| Alcance de detecção | 12 mm |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos dourados |
| Saídas | OUT1: IO-Link/saída de comutação; OUT2: saída de impulso/saída de comutação |
| Alimentação | 10...30 V DC |
| Montagem e dimensões | M18 x 1; comprimento de 75 mm; instalação não embutida |
| Proteção e temperatura ambiente | IP65, IP66, IP67, IP68, IP69K; -25...85 °C |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento de movimentos rotativos ou lineares por avaliação de pulsos, dentro da faixa de medição de 1...32.000 Imp/min.
- Aplicações que precisam ajustar um limite de velocidade entre 3...24.000 Imp/min.
- Instalações que atendam à montagem M18 x 1 não embutida, alimentação de 10...30 V DC e conexão elétrica M12 de 4 contatos.
⚠ Considere outro se precisa de:
- Não selecionar quando a velocidade requerida exceder a faixa de medição de 1...32.000 Imp/min ou quando o limite ajustável necessário estiver fora de 3...24.000 Imp/min.
- Não especificar se a instalação exigir montagem embutida; a ficha informa montagem não embutida.
- Não assumir compatibilidade com qualquer sensor, cabo, master IO-Link ou carga sem validar os requisitos elétricos e a pinagem no datasheet.
APLICAÇÕES E USO
- Aplicação declarada pelo fabricante: avaliação de movimentos rotativos e lineares para identificar condição de valor nominal excedido ou bloqueio; os limites de medição e ajuste devem ser respeitados.
- Possibilidade de aplicação: monitoramento de velocidade em máquinas com alvo detectável por princípio indutivo, desde que geometria, distância e material sejam compatíveis com a instalação e com os fatores de correção indicados na ficha.
- Para instalação em ambiente sujeito a lavagem ou poeira, considerar as classes IP declaradas e seguir as condições de montagem e conexão do fabricante; não interpretar a classificação IP como autorização para qualquer condição de exposição.
- A temperatura ambiente declarada é de -25...85 °C; a ficha UL informa Ta de -25...70 °C para os parâmetros de certificação UL. Validar qual condição se aplica ao projeto.
COMO ESCOLHER
Antes de comprar o Unidade de avaliação compacta ifm DI6004 para monitoramento da velocidade de rotação, M18 x 1, IO-Link, verifique estes pontos:
Escolha a DI6004
Quando a aplicação exigir avaliação compacta de velocidade por princípio indutivo, com velocidade medida entre 1 e 32.000 Imp/min, ajuste entre 3 e 24.000 Imp/min e montagem roscada M18 x 1 não embutida.
Avalie outra configuração
Busque outro produto se a faixa necessária ultrapassar os limites informados, se for necessária instalação embutida ou se a aplicação exigir conexão, saída ou protocolo diferentes. Confirme os requisitos da carga e do mestre IO-Link no datasheet antes da especificação.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Código do produto / SKU / Part Number | DI6004 | Identificação do produto. |
| Marca | ifm | Fabricante indicado na ficha. |
| Função | Monitoramento da velocidade de rotação | Função principal declarada. |
| Tipo de produto | Unidade de avaliação compacta para monitoramento da velocidade de rotação | Descrição do produto. |
| Aplicação declarada | Avaliação de movimentos rotativos e lineares quanto a valor nominal excedido ou bloqueio | Aplicação informada no contexto do catálogo. |
| Princípio de medida | Indutivo | Princípio de medição especificado. |
| Faixa de medição e ajuste | ||
|---|---|---|
| Alcance de medição | 1...32.000 Imp/min | Faixa de medição declarada. |
| Alcance de ajuste | 3...24.000 Imp/min | Faixa disponível para ajuste. |
| Alcance de detecção | 12 mm | Distância de detecção indicada. |
| Frequência de amortecimento máxima | 60.000 Imp/min | Limite declarado para frequência de amortecimento; não substituir pela faixa de medição. |
| Ponto de acionamento de fábrica | 100 Imp/min | Ajuste de fábrica informado. |
| Saída de impulso | Avaliação externa dos pulsos de amortecimento | Descrição da função de saída de impulso. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 10...30 V DC | Faixa de alimentação especificada. |
| Consumo de corrente | < 15 mA | Consumo declarado. |
| Classe de proteção | II | Classificação elétrica indicada. |
| Proteção contra sobrecarga | Sim | Recurso de proteção declarado. |
| Proteção contra curto-circuitos | Sim | Recurso de proteção declarado. |
| Proteção contra inversão de polaridade | Sim | Recurso de proteção declarado. |
| Compatibilidade eletromagnética | EN 61000-4-2 ESD (4 kV CD / 8 kV AD); EN 61000-4-3 HF irradiado (10 V/m); EN 61000-4-4 Burst (2 kV); EN 61000-4-6 AF com fio (10 V); EN 55011 classe B | Ensaios e classificação EMC informados. |
| Certificado UL | Ta -25...70 °C; enclosure Type 1; fontes Limited Voltage/Current; aprovação UL A041; arquivo UL E174191 | Dados UL declarados na ficha. |
| Entradas, saídas e sinais | ||
|---|---|---|
| Função elétrica | PNP/NPN, parametrizável | Configuração elétrica indicada. |
| Saída | Abertura/fechamento, parametrizável | Função de saída conforme ficha. |
| OUT1 | IO-Link / saída de comutação | Função atribuída ao pino 4. |
| OUT2 | Saída de impulso / saída de comutação | Função atribuída ao pino 2. |
| Corrente contínua máxima de OUT1 | 250 mA | Limite máximo constante declarado para saída de comutação DC. |
| Corrente contínua máxima de OUT2 | 100 mA | Limite máximo constante declarado para saída de comutação DC. |
| Queda de tensão máxima da saída DC | 2,5 V | Limite declarado para a saída de comutação DC. |
| Frequência de comutação DC | < 500 Hz | Limite especificado para comutação DC. |
| Ajuste de fábrica | PNP; normalmente aberto; ponto de acionamento de 100 Imp/min; OUT2 como saída de impulso | Configuração padrão informada. |
| Retardo de partida | 0...15 s, em passos de 1 s; padrão 10 s | Faixa e configuração padrão declaradas. |
| Interfaces e comunicação | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface digital declarada. |
| Revisão IO-Link | 1.1 | Revisão informada. |
| Padrão SDCI | IEC 61131-9 | Norma associada à comunicação. |
| Modo SIO | Sim | Operação em modo SIO indicada. |
| Classe de master port exigida | A | Requisito de porta do mestre. |
| DeviceID suportado | 1444, modo default | Identificador informado para o modo padrão. |
| Perfil IO-Link | Smart Sensor - SSP 4.2.1 Measuring and Switching Sensor, high resolution, 1 channel; Common - I&D Identification and Diagnosis; Function Locator; Function ProductURI | Perfil e funções indicados. |
| Funções IO-Link acíclicas | Ativador de contador de ciclos; contador de horas de operação; temperatura interna; indicação específica da aplicação | Dados acíclicos listados na ficha. |
| Tempo mínimo do ciclo do processo | 3,7 ms | Tempo mínimo declarado para o ciclo de processo. |
| Repetibilidade IO-Link | 1% do valor da faixa de medição final | Referência de repetibilidade indicada. |
| Conexão elétrica e pinagem | ||
|---|---|---|
| Conexão elétrica | 1 x M12; codificação A; 4 contatos, dourados | Tipo de conector e característica dos contatos. |
| Atribuição dos pinos | 1: L+; 2: OUT2 saída de impulso/saída de comutação; 3: L-; 4: OUT1 IO-Link/saída de comutação | Pinagem declarada pelo fabricante. |
| Precisão, histerese e desvios | ||
|---|---|---|
| Histerese (% de Sp) | 10...30 | Faixa declarada para Sp. |
| Histerese (% de Sr) | 10 | Valor declarado para Sr. |
| Derivação de temperatura | ±10% do valor da faixa de medição final | Desvio térmico informado. |
| Fator de correção | Aço inoxidável: 0,7; latão: 0,5; alumínio: 0,5; cobre: 0,4 | Valores de correção por material indicados na ficha. |
| Condições ambientais e proteção | ||
|---|---|---|
| Temperatura ambiente | -25...85 °C | Faixa ambiente de operação indicada. |
| Grau de proteção | IP65, IP66, IP67, IP68, IP69K | Classes de proteção declaradas; observar condições de instalação do fabricante. |
| Teste de névoa salina | EN 60068-2-52 Kb, severidade 5, 4 ciclos de teste | Ensaio ambiental indicado. |
| Alteração rápida de temperatura | EN 60068-2-14 Na; TA = -25 °C; TB = 80 °C; t1 = 30 min; t2 < 10 s; 50 ciclos | Condições de ensaio declaradas. |
| Resistência a choques | EN 60068-2-27 Ea; 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos | Condições de ensaio declaradas. |
| Resistência duradoura ao choque | EN 60068-2-27; 40 g, 6 ms; 4.000 choques em cada direção dos 3 eixos | Condições de ensaio declaradas. |
| Estabilidade de vibração | EN 60068-2-6 Fc; 20 g (10...3.000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos | Condições de ensaio declaradas. |
| Dados mecânicos e materiais | ||
|---|---|---|

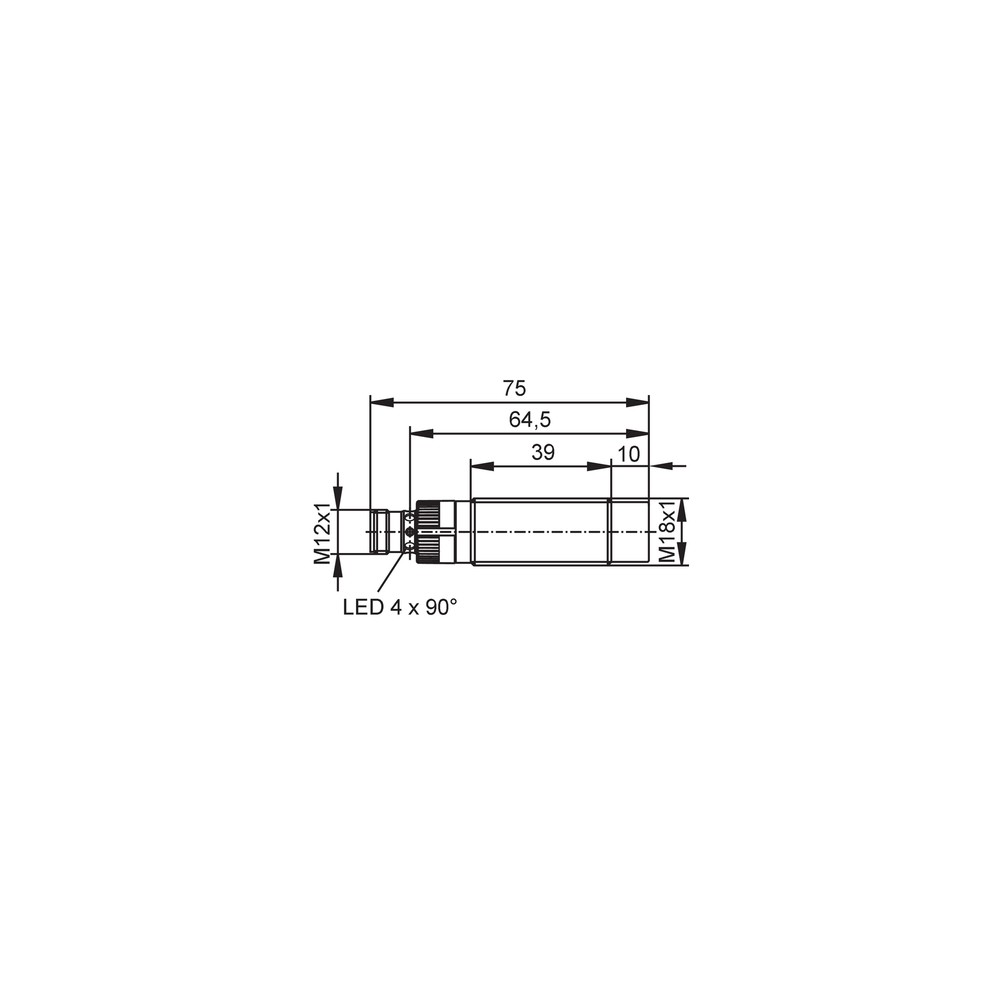

| Designação da rosca | M18 x 1 | Rosca de montagem. |
| Comprimento | 75 mm | Dimensão declarada. |
| Montagem | Não embutido | Condição de instalação informada. |
| Invólucro | Forma construtiva de roscas | Descrição construtiva. |
| Materiais | Invólucro e porcas de fixação em aço inoxidável 1.4404/316L; face ativa em PBT; janela de LEDs em PEI | Materiais discriminados por componente. |
| Torque máximo de aperto | 35 Nm | Limite de aperto declarado. |
| Peso | 52,8 g | Massa indicada na ficha. |
| MTTF | 467 anos | Valor MTTF informado pelo fabricante; não representa garantia de vida útil. |
| Displays e elementos de operação | ||
|---|---|---|
| Display em operação | 4 LEDs verdes | Indicação de operação declarada. |
| Display de saída de comutação | 4 LEDs amarelos | Indicação de saída declarada. |
| Display de mensagem de erro | 4 LEDs vermelhos | Indicação de erro declarada. |
| Dados comerciais e identificação adicional | ||
|---|---|---|
| GTIN | 4021179339612 | Identificador comercial informado. |
| NCM | 9029.10.90 | Classificação fiscal informada. |
| Unidades por embalagem | 1 peça | Quantidade declarada por embalagem. |
| Material incluído | 2 porcas de fixação | Acessórios incluídos conforme ficha. |
COMPATIBILIDADE
Comunicação
• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9.
• Modo SIO disponível.
• Perfil IO-Link informado: Smart Sensor - SSP 4.2.1 Measuring and Switching Sensor, high resolution, 1 channel; funções comuns I&D Identification and Diagnosis, Function Locator e ProductURI.
• Classe de master port exigida: A. DeviceID informado no modo default: 1444.
Conexões
Elétrica
Conector M12, codificação A, 4 contatos banhados a ouro. Pinagem: 1 = L+; 2 = OUT2, saída de impulso/saída de comutação; 3 = L-; 4 = OUT1, IO-Link/saída de comutação. Alimentação de 10...30 V DC. As saídas são parametrizáveis como PNP/NPN; verificar ligação e carga admissível no datasheet.
Processo
Conexão mecânica roscada M18 x 1, comprimento de 75 mm; montagem não embutida. Princípio de medição indutivo e alcance de detecção de 12 mm. O meio de montagem e o alvo devem respeitar a geometria e os fatores de correção indicados pelo fabricante.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Aplicação com mestre IO-Link e porta classe A, com alimentação e pinagem conforme ficha | ✓ | A ficha especifica IO-Link, revisão 1.1, porta classe A e conector M12 de 4 contatos. |
| Operação em modo SIO, com uso da saída de comutação configurada | ✓ | Modo SIO é indicado como disponível; saída PNP/NPN parametrizável. |
| Instalação que requer sensor embutido | ✗ | A ficha especifica montagem não embutida. |
| Medição dentro de 1...32.000 Imp/min e ajuste do ponto dentro de 3...24.000 Imp/min | ✓ | As faixas de medição e de ajuste declaradas abrangem esses valores. |
| Medição acima de 32.000 Imp/min | ✗ | O valor excede a faixa de medição declarada. |
| Conexão direta a dispositivo ou carga sem conferência de pinagem, tensão e corrente | ✗ | A compatibilidade elétrica depende da pinagem e dos limites de saída especificados; a ficha informa máximos de 250 mA para OUT1 e 100 mA para OUT2. |
INSTALAÇÃO
Como instalar o Unidade de avaliação compacta ifm DI6004 para monitoramento da velocidade de rotação, M18 x 1, IO-Link
- Confirme que a aplicação está dentro das faixas de medição e ajuste especificadas e que a montagem não embutida é compatível com a máquina.
- Instale o corpo roscado M18 x 1 respeitando o torque máximo de aperto de 35 Nm; não exceda o limite indicado.
- Posicione o alvo e o sensor considerando o alcance de detecção de 12 mm e os fatores de correção por material informados pelo fabricante.
- Conecte o cabo ao conector M12, codificação A, de 4 contatos, seguindo a pinagem do datasheet: 1 L+, 2 OUT2, 3 L-, 4 OUT1.
- Alimente com 10...30 V DC e configure PNP/NPN, função de saída e ponto de acionamento conforme a aplicação e a carga.
- Verifique LEDs de operação, saída e erro; se utilizar IO-Link, confirme porta classe A, revisão e configuração do mestre conforme o datasheet.
ACESSÓRIOS
- 2 porcas de fixação
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Não há indicação de operação ou saída. | Alimentação ausente, fora da faixa especificada ou ligação incorreta dos pinos L+ e L-. | Verifique a tensão entre os pinos 1 e 3 e confira a pinagem M12 no datasheet. |
| A velocidade indicada ou a comutação não corresponde ao movimento observado. | Alvo fora do alcance de detecção, material com fator de correção diferente ou ajuste de velocidade incompatível com a aplicação. | Confira distância e material do alvo, consulte os fatores de correção e valide os valores de ajuste e medição configurados. |
| O controlador não se comunica por IO-Link. | Porta do mestre ou configuração incompatível, ligação incorreta nos pinos de alimentação ou comunicação, ou uso de perfil/DeviceID não correspondente. | Confirme porta classe A, pinagem, revisão IO-Link 1.1 e DeviceID default 1444 no mestre. |
| A saída não aciona a carga esperada. | Configuração PNP/NPN, abertura/fechamento ou função de OUT1/OUT2 incompatível com a ligação; a carga também pode exceder os limites declarados. | Verifique a parametrização e a ligação da saída; compare a corrente da carga com os máximos de 250 mA para OUT1 e 100 mA para OUT2. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é a unidade ifm DI6004 e para quem ela serve?
É uma unidade compacta para monitoramento da velocidade de movimentos rotativos e lineares. Serve a aplicações que precisam avaliar velocidade e condições como valor nominal excedido ou bloqueio, respeitando as faixas declaradas.
O que acompanha a DI6004?
A ficha lista duas porcas de fixação como material incluído e uma peça por embalagem. Não há indicação de cabo ou master IO-Link incluído.
A DI6004 funciona com IO-Link e também em modo SIO?
Sim. A ficha informa IO-Link revisão 1.1, padrão IEC 61131-9, e disponibilidade de modo SIO; para IO-Link, a classe de porta exigida é A.
Posso instalar este modelo embutido?
Não, a ficha especifica montagem não embutida. Se a instalação exigir montagem embutida, selecione uma versão cuja ficha confirme essa condição.
A DI6004 serve para medir acima de 32.000 Imp/min?
Não dentro da faixa de medição declarada, que termina em 32.000 Imp/min. A frequência máxima de amortecimento informada é outro parâmetro e não amplia essa faixa de medição.
O sensor está ligado, mas não detecta o movimento; o que verifico antes de trocar?
Verifique a distância e o material do alvo, considerando o alcance de detecção de 12 mm e os fatores de correção informados. Confira também a alimentação e a configuração do ponto de acionamento.
A saída não comuta; qual pode ser a causa?
Uma causa possível é a configuração de PNP/NPN ou da função abertura/fechamento não corresponder à ligação da carga. Confira a parametrização, a pinagem e os limites de corrente de OUT1 e OUT2 antes de substituir a unidade.
Quando escolher a DI6004 em vez de outra unidade de avaliação?
Escolha-a quando as faixas de medição e ajuste, a montagem M18 x 1 não embutida e as interfaces disponíveis atenderem à aplicação. Procure outra opção se os requisitos excederem esses limites ou exigirem montagem ou conexão diferente.
Que cuidados devo ter na instalação mecânica e elétrica?
Respeite o torque máximo de aperto de 35 Nm e siga a pinagem do conector M12 indicada no datasheet. Confirme alimentação, tipo de saída e distância do alvo antes da colocação em operação.
O cabo M12 precisa atender a algum padrão de conexão?
A ficha especifica conexão M12 codificação A com 4 contatos e informa a atribuição dos pinos. Selecione o cabo e o mestre verificando a pinagem e os requisitos elétricos no datasheet; a ficha não identifica um cabo específico como incluído.
GLOSSÁRIO TÉCNICO
IO-Link
Interface de comunicação ponto a ponto para parametrização e troca de dados com um mestre compatível. (Ref.: revisão 1.1; IEC 61131-9)
Modo SIO
Modo de operação de entrada/saída padrão indicado como disponível para o dispositivo. (Ref.: Modo SIO: sim)
Alcance de detecção
Distância de detecção informada para o princípio de medição indutivo. (Ref.: 12 mm)
Imp/min
Unidade de pulsos por minuto usada na ficha para expressar as faixas de medição e ajuste. (Ref.: medição 1...32.000 Imp/min)
PNP/NPN
Configurações de saída elétrica selecionáveis, conforme parametrização do dispositivo. (Ref.: Função elétrica PNP/NPN, parametrizável)
Ligações relacionadas com "DI6004 IFM - Unidade de Avaliação Compacta ifm Monitoramento de Velocidade M18 IO-Link"
Comentáriosmais
Gostaríamos de saber a sua opinião sobre: "DI6004 IFM - Unidade de Avaliação Compacta ifm Monitoramento de Velocidade M18 IO-Link"
Para avaliar, preencha:
Sua última visita
