Display Gráfico Programável IFM CR1141 4.3pol

Pré-visualizar: CR1141 IFM - Display Gráfico Programável IFM Controle de Máquinas Móveis 4.3pol 800x480 CAN USB

CR1141 IFM - Display Gráfico Programável IFM Controle de Máquinas Móveis 4.3pol 800x480 CAN USB

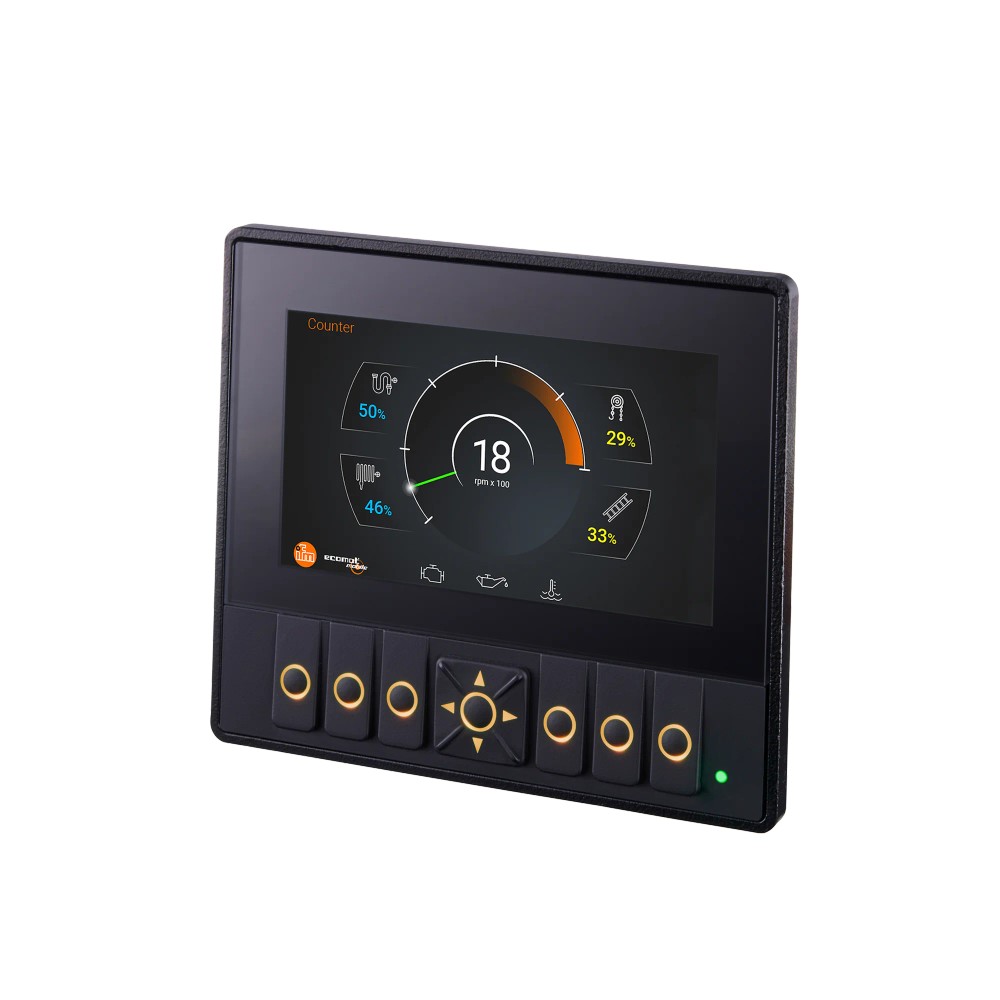

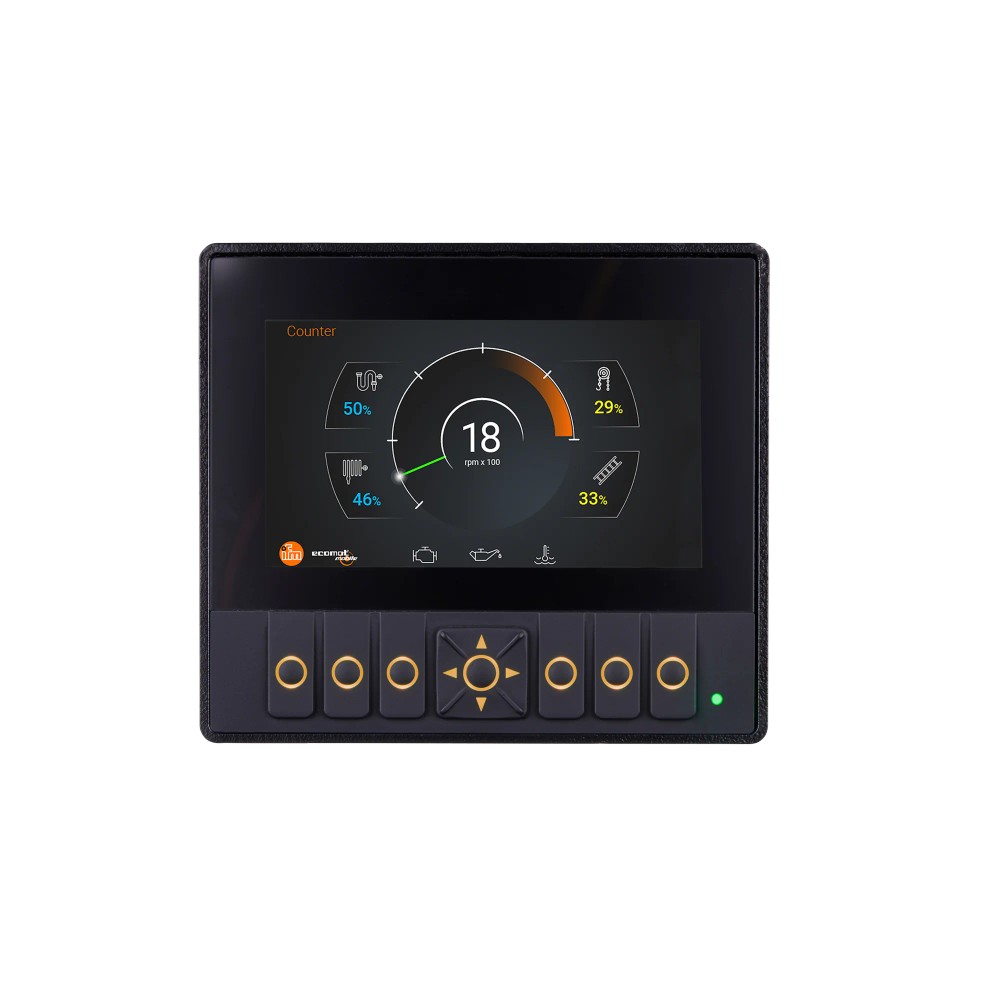

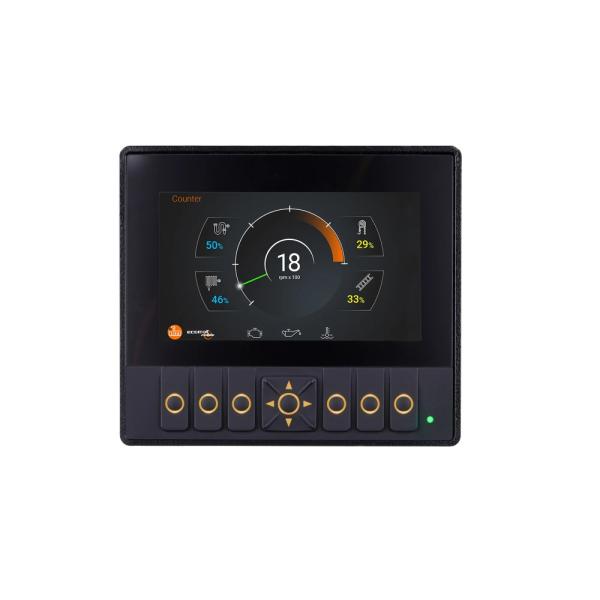

Imagem meramente ilustrativa

R$ 6.704,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: CR1141
EAN: 4021179340182
NCM do produto: 85371090

Destaques do Produto Tamanho de Tela 4,3...mais

Fechar menu

Saiba mais sobre: "CR1141 IFM - Display Gráfico Programável IFM Controle de Máquinas Móveis 4.3pol 800x480 CAN USB"

Destaques do Produto

Tamanho de Tela

4,3 polegadas

Resolução

800 x 480 pixels

Interfaces

CAN e USB

Grau de Proteção

IP 65 / IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Display Gráfico Programável IFM CR1141 - 4.3 polegadas 800x480 CAN USB

O CR1141 é um display gráfico programável de 4,3 polegadas projetado para o controle e monitoramento de máquinas móveis e aplicações em ambientes industriais exigentes. Equipado com processador ARM Dual Core e 1 GByte de RAM, oferece alta performance para visualização de dados complexos. Conta com interfaces CAN e USB, garantindo flexibilidade na integração com sistemas de automação.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	CR1141
Display	4,3 polegadas, colorido
Processador	ARM Dual Core 1,4 GHz
Interface	CAN / USB
Proteção	IP 65 / IP 67
Temperatura	-30 a 65 °C
Dimensões	125,1 x 110 x 41,3 mm
Memória RAM	1 GByte

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em máquinas móveis (agrícolas, construção civil, veículos especiais)
Sistemas de controle baseados em arquitetura CAN 2.0 A/B
Ambientes industriais úmidos que exigem proteção frontal contra jatos de água (IP65/IP67)

⚠ Considere outro se precisa de:

Ambientes com temperaturas operacionais inferiores a -30 °C ou superiores a 65 °C
Conexão direta em redes industriais que não suportem o protocolo CANopen ou SAE J1939
Montagem em painéis que não possuam recorte de 114 x 99 mm para embutir

APLICAÇÕES E USO

Sistemas de controle embarcados em maquinário agrícola e de construção.
Interfaces de operação para veículos especiais e off-road.
Monitoramento de processos em ambientes com alta umidade e poeira.
Integração em redes de automação utilizando protocolos CANopen ou SAE J1939.

COMO ESCOLHER

Antes de comprar o Display Gráfico Programável IFM CR1141 - 4.3 polegadas 800x480 CAN USB, verifique estes pontos:

Quando escolher o CR1141

Indicado quando sua aplicação exige um display resistente para máquinas móveis, necessita de programação via CODESYS e utiliza barramento CANopen ou J1939 como base de comunicação.

Quando buscar outra alternativa

Busque outro modelo se precisar de uma tela com dimensões superiores a 4,3 polegadas, ou se a sua arquitetura de rede exigir protocolos baseados em Ethernet Industrial, não suportados nativamente por esta interface.

ESPECIFICAÇÕES TÉCNICAS

Display
Tipo de display	Gráfico, colorido	Tecnologia visual
Resolução	800 x 480	Definição de tela
Luminosidade	1000 cd/m²	Visibilidade sob luz solar

Eletrônica
Processador	ARM Dual Core 64 Bit 1,4 GHz	Capacidade de processamento
Memória RAM	1 GByte	Memória de trabalho
Memória Flash	4 GByte	Memória de massa

Interfaces
Protocolos CAN	CANopen, SAE J1939	Protocolos suportados
USB	Versão 2.0	Interface de comunicação

Dados Gerais
Tensão de operação	8...32 V DC	Alimentação
Grau de proteção	IP 65, IP 67	Proteção ambiental
Temperatura	-30...65 °C	Operação

COMPATIBILIDADE

Comunicação

• CANopen

• SAE J1939

• USB 2.0

Conexões

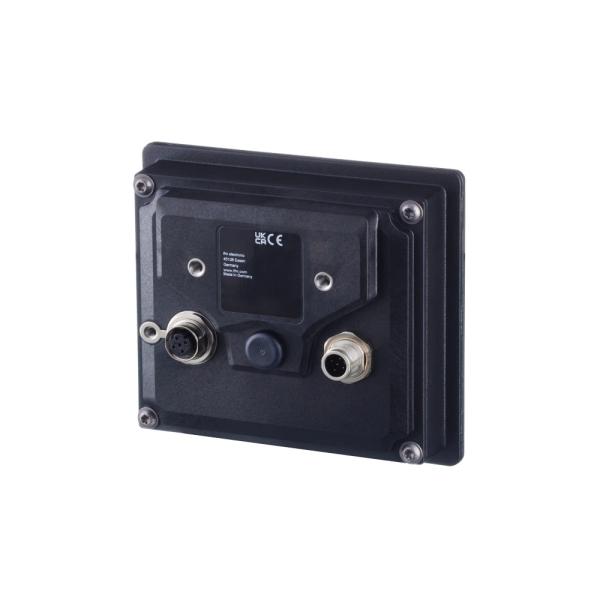

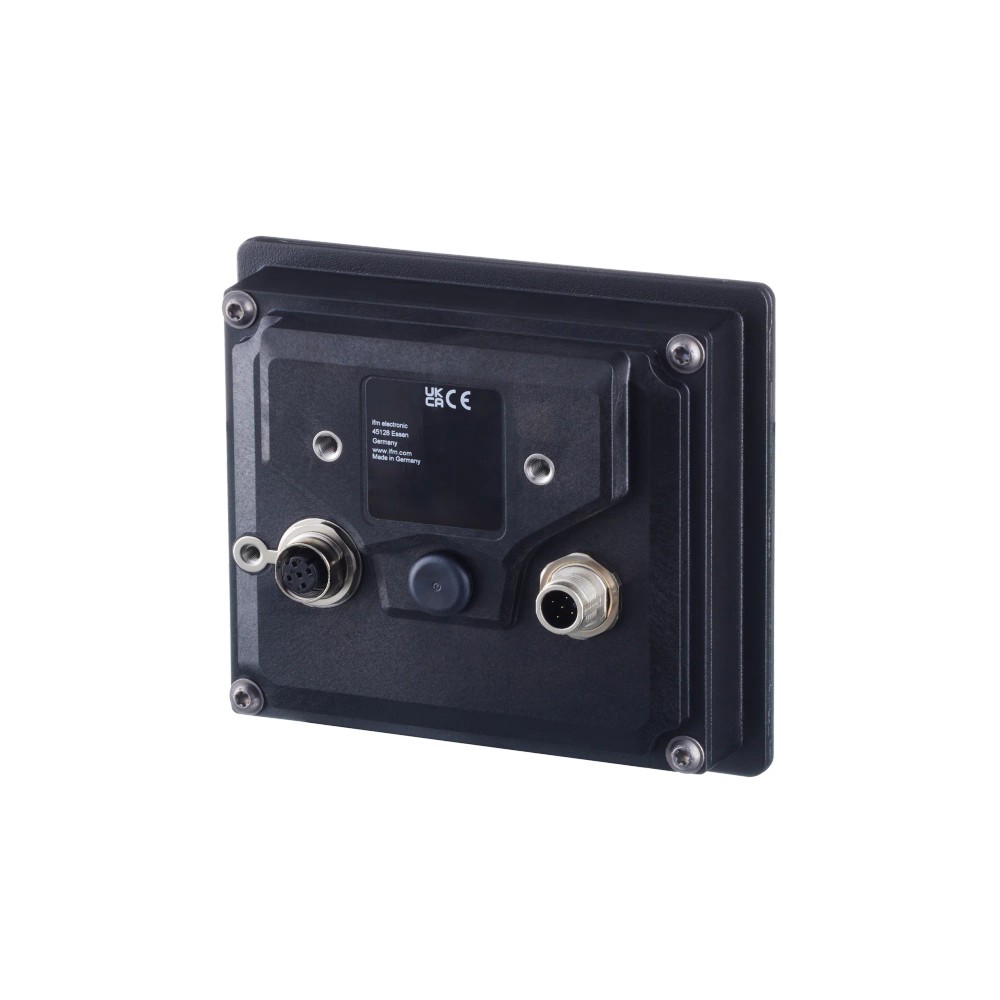

Elétrica 1 x M12 (CAN), 1 x M12 (USB)

Processo Montagem em painel (recorte de 114 x 99 mm)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes industriais com alta umidade	✓	O produto possui grau de proteção frontal IP65/IP67, adequado para umidade e jatos de água.
Redes de automação baseadas em Ethernet	✗	O modelo não possui interfaces de comunicação Ethernet, apenas CAN e USB.
Instalação em veículos com alimentação de 24 V	✓	A tensão de operação suporta perfeitamente a faixa de 8 a 32 V DC.

INSTALAÇÃO

Como instalar o Display Gráfico Programável IFM CR1141 - 4.3 polegadas 800x480 CAN USB

Limpe o painel onde a interface será montada.
Realize o corte de painel seguindo as dimensões de 114 x 99 mm.
Insira o display no recorte e fixe utilizando os suportes fornecidos.
Conecte o cabeamento elétrico aos conectores M12 (CAN/USB) conforme o pinout indicado.
Verifique a integridade das vedações para garantir o grau IP67.
Ligue a alimentação 8-32 V DC e carregue o software de controle via CODESYS.

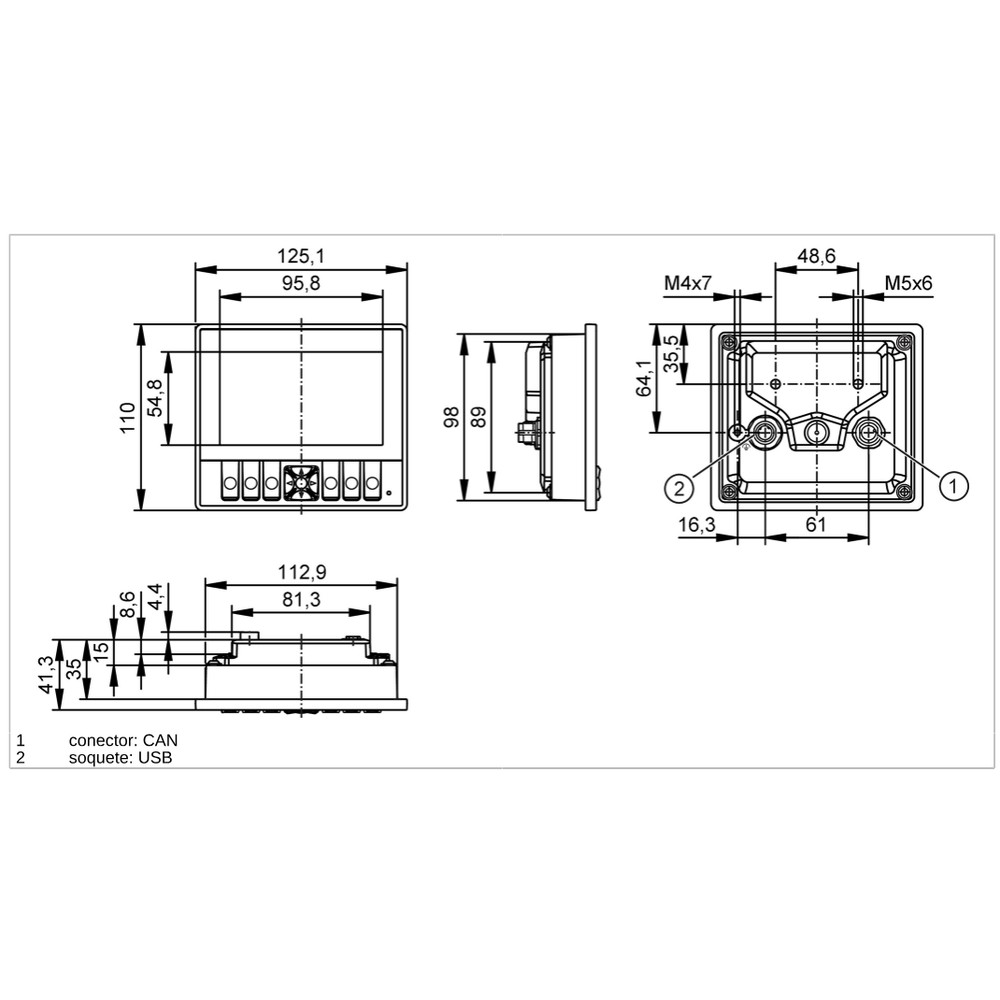

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display não liga ou desliga intermitentemente.	Tensão de alimentação fora da faixa especificada (8-32 V DC) ou falha na cablagem.	Medir a tensão nos pinos de alimentação do conector M12 com um multímetro.
Falha de comunicação ou erros frequentes no barramento CAN.	Configuração incorreta da taxa de transmissão CAN ou falta de terminação na rede.	Verificar se a taxa de transmissão está ajustada para o padrão (250 kbit/s ou o definido no sistema).
Conexão intermitente com periféricos ou computadores via USB.	Acúmulo de sujeira ou contaminação na interface USB ou CAN.	Inspecionar visualmente os pinos do conector M12 em busca de corrosão ou detritos.
Redução do brilho do display ou falha de leitura em dias quentes.	Operação acima da temperatura máxima permitida (65 °C) causando redução do brilho ou desligamento térmico.	Verificar a temperatura ambiente no local de instalação e o espaço para ventilação.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico CR1141 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o display CR1141 e para que ele serve?

O CR1141 é um display gráfico programável de 4,3 polegadas, desenvolvido para visualização e controle em máquinas móveis, operando com processador ARM Dual Core e memória RAM de 1 GByte.

O que acompanha o display na embalagem?

O dispositivo acompanha o hardware para fixação em painéis, mas cabos de conexão M12 para CAN e USB devem ser adquiridos separadamente conforme a necessidade da instalação.

O display pode ser usado em qualquer ambiente ou temperatura?

Este modelo não é destinado a aplicações submersas permanentes, embora possua proteção IP65/IP67, nem deve ser operado fora da faixa de temperatura de -30 a 65 °C.

Este display pode substituir uma IHM com rede PROFINET?

O CR1141 não substitui dispositivos que requerem barramentos de comunicação Industrial Ethernet de alta velocidade, como PROFINET ou EtherCAT, pois suas interfaces são focadas em CAN e USB.

O que fazer se o display não ligar?

A ausência de imagem ou display apagado pode indicar falha na alimentação. Verifique se a tensão está na faixa de 8 a 32 V DC e se as conexões dos pinos 2 (VBB30) e 3 (GND) estão íntegras.

Como diagnosticar falhas de comunicação CAN no display?

Comunicação instável ou erros no barramento CAN podem ser causados por terminação inadequada ou taxa de transmissão incorreta. Verifique se a configuração de rede está compatível com a taxa de 250 kbit/s configurada de fábrica.

Qual a vantagem de usar este display em vez de um monitor passivo?

O CR1141 é uma solução integrada de display e CLP programável, enquanto monitores passivos exigem um processador externo para processar e exibir dados. Este modelo oferece a vantagem de reduzir o cabeamento entre o CLP e a interface.

Este display é indicado para sistemas de segurança críticos?

Para controle de máquinas que exigem redundância de segurança de alto nível (Safety SIL), este modelo deve ser avaliado conforme a arquitetura de segurança específica do projeto, pois o display sozinho não garante a segurança funcional total.

Quais cuidados tomar ao instalar o display no painel?

A instalação deve ser feita em recortes de painel de 114 x 99 mm, garantindo que o invólucro esteja bem vedado para manter o grau de proteção IP67 na face frontal.

Como funciona a procedência e suporte deste produto?

A IFM realiza o faturamento e a logística, garantindo que o produto seja entregue conforme os padrões de qualidade do fabricante, com suporte técnico especializado através da Melhor Indústria.

GLOSSÁRIO TÉCNICO

CANopen

Protocolo de comunicação baseado na tecnologia CAN, amplamente utilizado em automação para troca de dados entre dispositivos. (Ref.: CAN DS 301)

SAE J1939

Padrão de rede de veículos pesados que utiliza o barramento CAN para comunicação entre unidades de controle. (Ref.: Protocolo CAN)

IP67

Grau de proteção contra entrada de poeira e efeitos de submersão temporária em água. (Ref.: DIN EN 60529)

SELV/PELV

Circuitos de extra baixa tensão com proteção contra choque elétrico, necessários para a operação segura deste display. (Ref.: Requisito de tensão)

CODESYS

Ambiente de desenvolvimento de software utilizado para a programação da lógica de controle no display. (Ref.: Software de programação)
