Cabo Conector Fêmea M12 IFM EVC186

Pré-visualizar: EVC186 IFM - Cabo Conector Fêmea M12 Automação Industrial 2,5m PUR 4 Pinos

EVC186 IFM - Cabo Conector Fêmea M12 Automação Industrial 2,5m PUR 4 Pinos

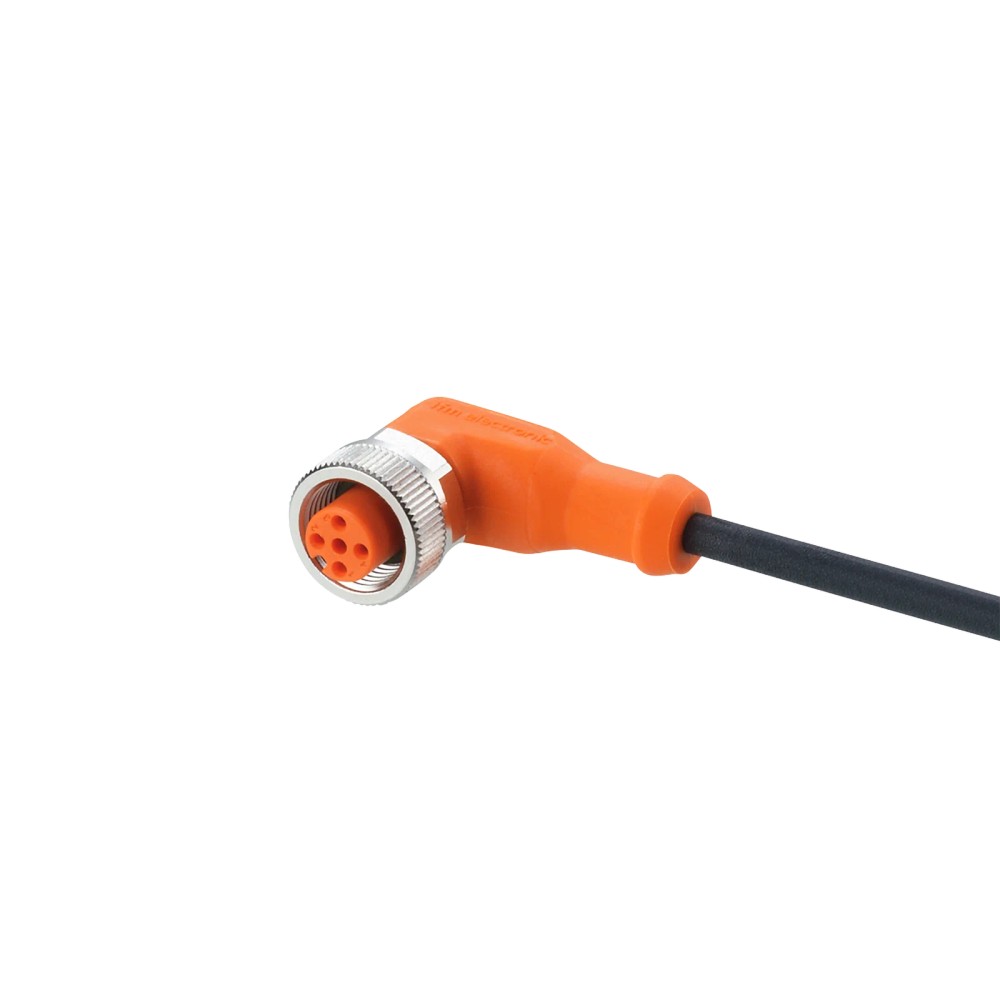

Imagem meramente ilustrativa

R$ 183,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC186
EAN: 4021179241748
NCM do produto: 85444200

Destaques do Produto Tipo de conector...mais

Fechar menu

Saiba mais sobre: "EVC186 IFM - Cabo Conector Fêmea M12 Automação Industrial 2,5m PUR 4 Pinos"

Destaques do Produto

Tipo de conector

Fêmea M12 angular, codificação A

Número de contatos

Comprimento

2,5 m

Tensão de operação

< 250 V AC, conforme dados prioritários do anúncio

Corrente total admissível

4 A

Material do cabo

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC186 IFM - Cabo Conector Fêmea M12 Automação Industrial 2,5 m PUR 4 Pinos

O EVC186 é um cabo de conexão com conector fêmea M12 angular, A-coded e de 4 contatos, destinado à conexão de componentes em sistemas de automação industrial. Tem cabo PUR de 2,5 m, contatos dourados e grau de proteção IP 65, IP 67, IP 68 e IP 69K, conforme as condições especificadas pelo fabricante. A tensão de operação informada no anúncio é inferior a 250 V AC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC186
Conector	Fêmea M12 angular, codificação A
Contatos	4, banhados a ouro
Comprimento do cabo	2,5 m
Material do cabo	PUR, sem silicone e sem halogênio
Tensão de operação	< 250 V AC; dados técnicos também indicam < 300 V DC
Corrente total admissível	4 A
Grau de proteção	IP 65, IP 67, IP 68 e IP 69K
Temperatura ambiente	-25...90 °C; cULus: até 75 °C
Peso	91,9 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em automação industrial que requeiram cabo de 2,5 m e interface fêmea M12 angular de 4 contatos, codificação A, desde que a conexão elétrica do equipamento seja compatível.
Aplicações em máquinas-ferramenta e ambientes com refrigerantes e lubrificantes, conforme a aplicação indicada na ficha do produto.
Instalações que atendam aos limites elétricos, ambientais e de movimentação especificados pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir conector macho, outra codificação, quantidade de contatos diferente ou conexão reta; esses requisitos não correspondem à configuração indicada para o EVC186.
Não utilizar fora dos limites informados de tensão, corrente e temperatura. Confirmar também no datasheet as condições de uso associadas a cada grau IP e à aplicação pretendida.

APLICAÇÕES E USO

Aplicação declarada: conexão em sistemas de automação industrial.
Aplicação declarada: máquinas-ferramenta e ambientes com refrigerantes e lubrificantes; verificar a instalação e a compatibilidade química nas condições reais de uso.
Para movimentação flexível, respeitar raio mínimo de curvatura de 10 x o diâmetro do cabo e os limites informados de velocidade, aceleração e torção.
Possibilidade condicionada: conexão a sensores ou outros dispositivos com interface M12 A-coded de 4 contatos, somente após confirmar pinagem e requisitos elétricos; a ficha não identifica protocolos específicos.

COMO ESCOLHER

Antes de comprar o EVC186 IFM - Cabo Conector Fêmea M12 Automação Industrial 2,5 m PUR 4 Pinos, verifique estes pontos:

Escolha o EVC186 quando

A instalação exigir conector fêmea M12 angular, codificação A, com 4 contatos, cabo PUR de 2,5 m e os limites elétricos e ambientais deste modelo.

Verifique antes de selecionar

Confirme o gênero, a codificação e o número de contatos do lado do equipamento, além da pinagem requerida. A ficha não especifica protocolo de comunicação nem atribuição de sinais por pino; consulte o datasheet e a documentação do dispositivo conectado.

Considere outro cabo quando

A interface requerida não for fêmea M12 angular A-coded de 4 contatos, o comprimento necessário diferir de 2,5 m ou a instalação exceder os limites elétricos, térmicos ou de movimentação especificados.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo / SKU	EVC186	Identificação do produto no anúncio e na ficha técnica.
GTIN	4021179241748	Identificador comercial informado no anúncio.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação do produto.
Aplicação indicada	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Aplicações descritas nos dados do produto.

Conexão e construção
Conexão	1 x M12, angular; codificação A	Interface mecânica declarada para o conector.
Gênero do conector	Fêmea	Deve corresponder ao conector do equipamento conectado.
Contatos	4, dourados	Número e acabamento dos contatos informados na ficha.
Comprimento do cabo	2,5 m	Comprimento especificado para o conjunto.
Especificação do cabo	PUR, sem halogênio, preto, Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e seção dos condutores conforme dados técnicos.
Material do corpo do conector	TPU, laranja	Material e cor declarados para o corpo do conector.
Material do bloqueio	Latão, niquelado	Material do elemento de bloqueio.
Material da vedação	FKM	Material de vedação informado na ficha.
Porca	Latão, niquelado	Material indicado para a porca.
Sem silicone	Sim	Característica declarada do produto.
Sem halogênio	Sim	Característica declarada do cabo.

Dados elétricos
Tensão de operação	< 250 V AC; dados técnicos também indicam < 300 V DC	O anúncio prioritário informa < 250 V AC; confirme no datasheet a aplicação do valor DC.
Capacidade de carga total	4 A	Limite de corrente total informado; não exceder.
Classe de proteção	II	Classificação indicada na ficha técnica.
Torque máximo de aperto	0,6...1,5 Nm	Faixa informada para o bloqueio; seguir a orientação do fabricante.

Proteção e condições ambientais
Grau de proteção	IP 65; IP 67; IP 68; IP 69K	Graus declarados; a proteção depende da montagem e das condições definidas pelo fabricante.
Temperatura ambiente	-25...90 °C; cULus: até 75 °C	Limites de temperatura indicados para as condições especificadas na ficha.
Temperatura ambiente móvel	-25...90 °C; cULus: até 75 °C	Limite informado para uso móvel, sujeito às condições especificadas pelo fabricante.
Temperatura de armazenamento	-25...55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa declarada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação de armazenamento citada na ficha.

Movimentação e flexibilidade
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Respeitar o mínimo indicado para evitar solicitação excessiva do cabo.
Velocidade máxima de movimento	3,3 m/s	Informada para deslocamento horizontal de 5 m.
Aceleração máxima	5 m/s²	Limite informado para a condição de deslocamento indicada.
Ciclos de curvatura	> 5 milhões	Valor declarado para as condições de teste especificadas pelo fabricante.
Esforço de torção	± 180 °/m	Limite de torção informado na ficha.
Tolerância a dobras e deslocamentos	Sim	Característica especial declarada; os limites numéricos aplicáveis constam nos dados de movimentação.

Dados mecânicos e logísticos
Dimensões informadas	26,5 x 15,5 x 36,5 mm	Dimensões registradas nos dados do produto; consulte o desenho dimensional para referência geométrica.
Peso	91,9 g	Peso indicado nos dados técnicos.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação específico. A compatibilidade de sinal depende da pinagem e dos requisitos elétricos dos equipamentos conectados.

Conexões

Elétrica Conector fêmea M12 angular, codificação A, com 4 contatos dourados. Cabo de 4 x 0,34 mm²; capacidade de carga total de 4 A. O anúncio informa tensão de operação < 250 V AC; a ficha técnica também registra < 300 V DC. Verifique a tensão e a atribuição dos contatos no datasheet e no equipamento conectado.

Processo Conexão elétrica M12; não há conexão de processo fluido especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 fêmea correspondente, codificação A e 4 contatos, respeitando a pinagem requerida	✓	A configuração do cabo é fêmea M12 angular, A-coded, com 4 contatos; a pinagem do equipamento deve ser confirmada separadamente.
Aplicação que exige conector macho, codificação diferente ou quantidade de contatos diferente	✗	Esses requisitos não correspondem à configuração declarada do EVC186.
Circuito dentro dos limites de tensão informados e corrente total de até 4 A	✓	A ficha informa capacidade de carga total de 4 A e tensão < 250 V AC no anúncio; os dados técnicos também registram < 300 V DC. Confirme os limites aplicáveis no datasheet.
Instalação com flexão dinâmica	✓	A ficha especifica raio mínimo de flexão em aplicação flexível de 10 vezes o diâmetro do cabo, mais limites de velocidade, aceleração e torção que devem ser respeitados.
Aplicação que exige um protocolo de comunicação específico	✗	A ficha não declara compatibilidade com protocolo específico; a adequação depende dos sinais, da pinagem e dos requisitos elétricos do sistema.

INSTALAÇÃO

Como instalar o EVC186 IFM - Cabo Conector Fêmea M12 Automação Industrial 2,5 m PUR 4 Pinos

Desenergize o circuito antes de conectar ou desconectar o cabo.
Confirme no equipamento o gênero, a codificação A e a quantidade de contatos da interface M12.
Verifique a pinagem e os requisitos elétricos de ambos os dispositivos no datasheet; não presuma protocolo ou atribuição de sinais.
Inspecione conectores, contatos e vedação antes da montagem; mantenha as superfícies de conexão limpas e sem danos.
Acople o conector alinhando a codificação e aperte o bloqueio dentro da faixa de torque indicada pelo fabricante.
Na instalação móvel, respeite o raio de flexão e os limites de movimento especificados; após a montagem, confirme o acoplamento e teste a continuidade e o funcionamento do circuito.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há comunicação ou sinal entre os dispositivos conectados.	Conector incompatível, acoplamento incompleto, pinagem divergente ou circuito fora dos requisitos elétricos.	Desenergize o circuito, confirme codificação e pinagem nos documentos dos equipamentos, inspecione os contatos e teste a continuidade do cabo.
Falha intermitente quando o cabo se movimenta.	Flexão abaixo do raio mínimo, torção ou movimento acima dos limites especificados, ou dano mecânico no cabo.	Inspecione o trajeto e a capa do cabo; compare raio, velocidade, aceleração e torção com os limites da ficha.
Umidade ou contaminação na conexão.	Acoplamento incompleto, vedação danificada ou montagem fora das condições necessárias ao grau IP declarado.	Desenergize e inspecione o acoplamento, a vedação e as superfícies de contato; confirme a montagem conforme o fabricante e as condições ambientais.
Aquecimento ou interrupção do circuito sob carga.	Corrente ou tensão acima dos limites especificados, contato mal acoplado ou dano nos condutores.	Meça tensão e corrente do circuito, compare com os limites da ficha e inspecione o conector e o cabo antes de substituir o componente.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica EVC186 em português (Datasheet) Desenho em escala do EVC186 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC186 e para que serve?

É um cabo de conexão IFM com conector fêmea M12 angular, A-coded e de 4 contatos. Serve para conectar componentes de automação quando a interface, a pinagem e os requisitos elétricos correspondem aos do sistema.

O que acompanha o EVC186?

A ficha informa uma peça por embalagem: o cabo de conexão EVC186. Não há acessórios adicionais listados.

O cabo é compatível com qualquer conector M12 de 4 pinos?

Não necessariamente. Além de 4 contatos, é preciso confirmar codificação A, gênero, pinagem e requisitos elétricos do dispositivo; a ficha não declara compatibilidade universal.

Posso usar o EVC186 em um circuito de corrente contínua?

Os dados técnicos registram tensão inferior a 300 V DC, enquanto o anúncio prioritário informa inferior a 250 V AC. Confirme no datasheet do EVC186 se o limite DC se aplica à configuração e ao uso pretendidos.

Este cabo serve para equipamento que exige conector macho ou reto?

Não, a configuração anunciada é conector fêmea angular. Para uma interface macho ou reta, selecione um cabo com a configuração correspondente.

Posso usar o EVC186 se meu equipamento precisar de 5 contatos?

Não: o EVC186 tem 4 contatos. Uma interface que exija 5 contatos requer outro cabo compatível.

O sinal falha quando a máquina movimenta o cabo; o que devo verificar?

Verifique danos na capa e se o raio de flexão, a velocidade, a aceleração e a torção permanecem dentro dos limites da ficha. Inspecione também o acoplamento e teste a continuidade.

A conexão apresenta umidade; devo trocar o cabo?

Antes de substituir, verifique se o conector está completamente acoplado e se a vedação está íntegra. Os graus IP declarados dependem da montagem e das condições de uso especificadas pelo fabricante.

Como escolher entre o EVC186 e um cabo M12 de outra versão?

Escolha o EVC186 quando forem necessários conector fêmea angular A-coded de 4 contatos e comprimento de 2,5 m, dentro dos limites técnicos. Se gênero, codificação, contatos ou comprimento forem diferentes, compare com a versão correspondente à interface requerida.

Que cuidados devo ter ao instalar o EVC186?

Desenergize o circuito, alinhe a codificação antes de acoplar e aperte o bloqueio dentro da faixa indicada de 0,6...1,5 Nm. Em instalação móvel, respeite o raio mínimo de flexão e os limites de movimentação da ficha.

GLOSSÁRIO TÉCNICO

Codificação A

Padrão de orientação mecânica do conector M12 que ajuda a identificar a interface correspondente. (Ref.: conexão M12, codificação A)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de sólidos e água, condicionada à montagem e às condições definidas pelo fabricante. (Ref.: IP 65, IP 67, IP 68 e IP 69K)

Raio de flexão

Raio mínimo a respeitar ao curvar o cabo em aplicação flexível para evitar solicitação excessiva. (Ref.: mínimo de 10 x o diâmetro do cabo)

Capacidade de carga total

Limite de corrente total informado para o conjunto; deve ser considerado no dimensionamento do circuito. (Ref.: 4 A)

FKM

Material elastomérico indicado para a vedação do conector. (Ref.: material da vedação FKM)
