Sensor Indutivo IFM IIT200 PNP M30

Pré-visualizar: IIT200 IFM - Sensor Indutivo IFM Áreas Higiênicas PNP M30 22mm IP69K

IIT200 IFM - Sensor Indutivo IFM Áreas Higiênicas PNP M30 22mm IP69K

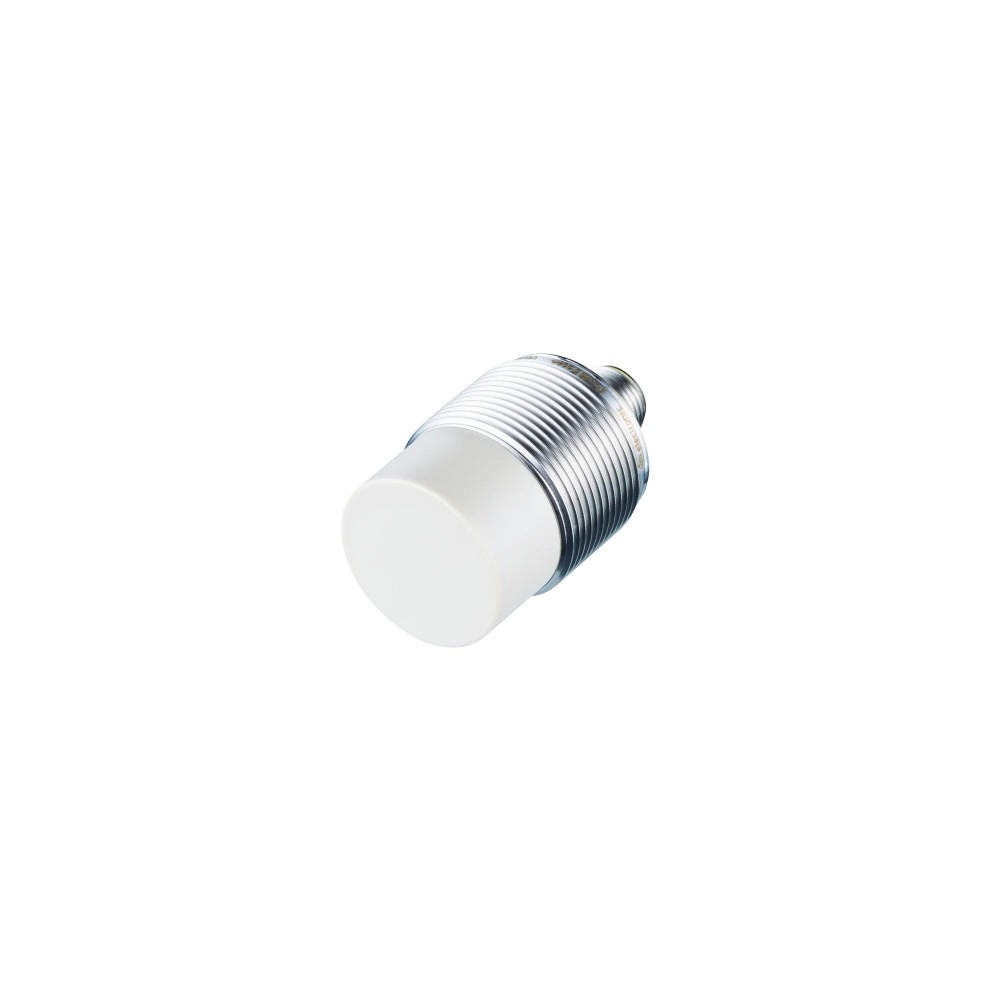

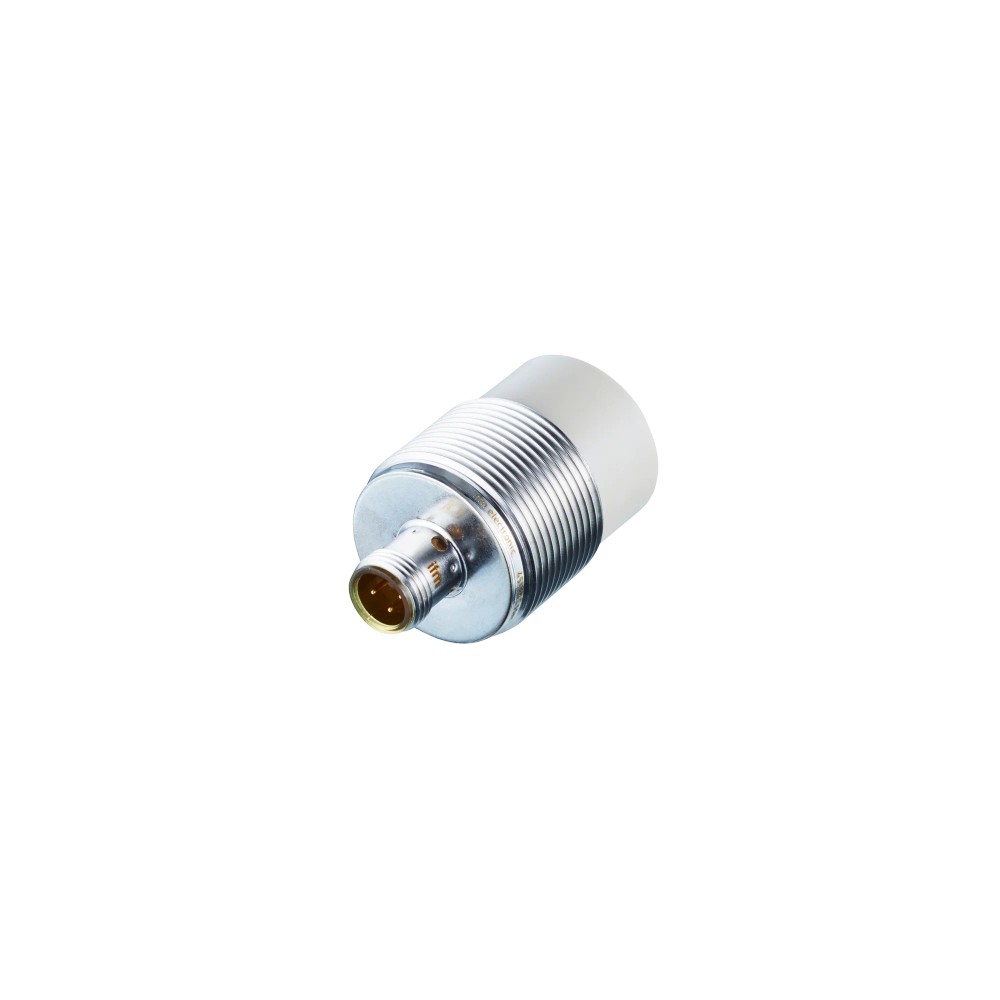

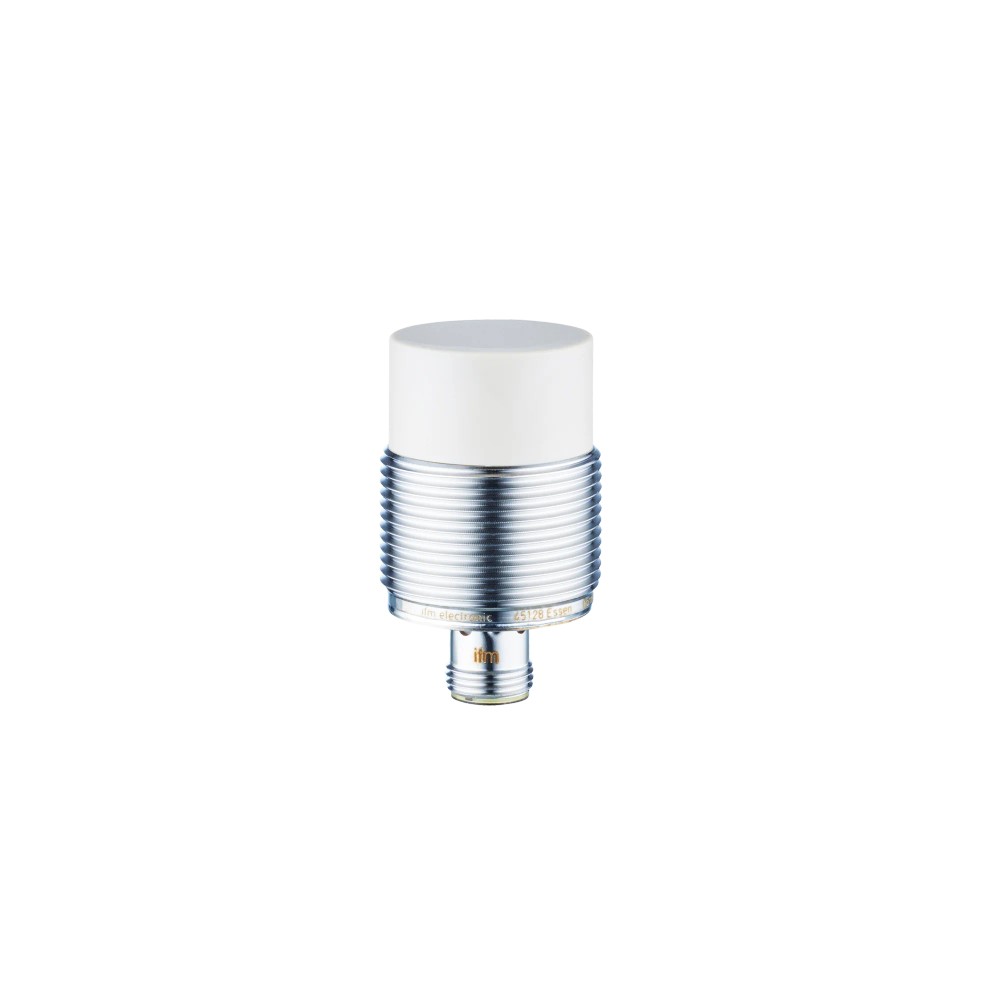

Imagem meramente ilustrativa

R$ 886,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIT200
EAN: 4021179118149
NCM do produto: 85365090

Destaques do Produto Tipo de Montagem Não...mais

Fechar menu

Saiba mais sobre: "IIT200 IFM - Sensor Indutivo IFM Áreas Higiênicas PNP M30 22mm IP69K"

Destaques do Produto

Tipo de Montagem

Não embutido

Tensão de Operação

10...30V DC

Conexão

M12

Grau de Proteção

IP68 / IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IIT200 - M30 22mm IP69K

O sensor indutivo IIT200 da IFM é um dispositivo de detecção de proximidade projetado para ambientes higiênicos rigorosos. Com invólucro em aço inoxidável 1.4404 e proteção IP69K, ele garante durabilidade em processos de limpeza periódicos. Destaca-se por seu alcance de detecção de 22 mm e tecnologia PNP, oferecendo confiabilidade em aplicações industriais exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IIT200
Alcance	22 mm
Saída	PNP / Normalmente Aberto
Conexão	M12
Proteção	IP68 / IP69K
Temperatura	0...100 °C
Material	Aço Inox 1.4404 / PEEK

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas higiênicas e alimentícias
Processos de limpeza periódicos (wash-down)
Aplicações que exigem alta resistência à corrosão
Ambientes industriais com necessidade de proteção IP68/IP69K

⚠ Considere outro se precisa de:

Instalação embutida em superfícies metálicas sem observar a distância de proteção recomendada
Ambientes com temperaturas operacionais acima de 100 °C
Detecção de alvos não metálicos
Exposição a produtos químicos incompatíveis com aço inox 316L e PEEK

APLICAÇÕES E USO

Indústria alimentícia em áreas de processamento que requerem lavagem
Linhas de embalagem com necessidade de esterilização
Sistemas de automação com exposição a umidade e agentes de limpeza
Detecção de fim de curso ou presença em máquinas de processamento

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IIT200 - M30 22mm IP69K, verifique estes pontos:

Quando escolher este modelo

Escolha o IIT200 quando precisar de alta proteção contra lavagens de alta pressão (IP69K) e resistência a produtos químicos de limpeza (aço 316L) em distâncias de 22 mm.

Quando buscar outra opção

Busque alternativas se o ambiente não exige grau higiênico, se o espaço de montagem é restrito (exige modelo embutido) ou se o alvo não é metálico.

ESPECIFICAÇÕES TÉCNICAS

Faixa de detecção
Alcance de detecção	22 mm	Distância nominal de detecção garantida para alvos de aço
Histerese	1...20 % de Sr	Variação do ponto de comutação necessária para reset

Dados elétricos
Tensão de operação	10...30 DC V	Faixa de alimentação permitida
Tipo de saída	PNP	Lógica de comutação do sinal
Frequência de comutação	100 Hz	Velocidade máxima de operação do sensor

Condições ambientais e mecânicas
Invólucro	Aço inoxidável 1.4404	Material resistente à corrosão (316L)
Grau de proteção	IP68 / IP69K	Vedação contra líquidos e lavagem sob pressão
Temperatura ambiente	0...100 °C	Limites operacionais de temperatura

COMPATIBILIDADE

Comunicação

• Não possui protocolo de comunicação digital (saída discreta)

Conexões

Elétrica Conector M12 de 3 pinos

Processo Roscada M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de alvos metálicos em esteiras alimentícias	✓	O material de aço inox 316L e vedação IP69K é adequado para o ambiente.
Uso em ambientes de fundição acima de 120 °C	✗	A temperatura máxima de operação do sensor é de 100 °C.
Conexão com PLC via entrada 24V PNP	✓	A saída é padrão PNP, compatível com a maioria das entradas de CLP.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IIT200 - M30 22mm IP69K

Verifique se a rosca do local de instalação é M30 x 1,5.
Insira a primeira porca de fixação e posicione o sensor.
Instale a segunda porca para travar o sensor na posição desejada.
Aplique o torque máximo de 80 Nm nas porcas.
Conecte o cabo M12, garantindo o aperto correto para vedação.
Verifique o acendimento dos LEDs de status após energizar.

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta mesmo com presença do objeto	Obstrução física ou acúmulo de sujeira na face sensora	Verificar se a face de PEEK está limpa e livre de detritos
Nenhum LED de status acende	Falha na fonte de alimentação	Medir a tensão no conector M12 (10-30V DC)
Sinal PNP não recebido pelo CLP	Inversão de cabos ou pinagem incorreta	Consultar o esquema de ligação para garantir o cabeamento dos 3 fios
Comutação falsa ou permanente (sensor nunca desliga)	Montagem embutida sem recuo	Verificar se a área ao redor da face ativa está livre de metal

DOCUMENTAÇÃO TÉCNICA

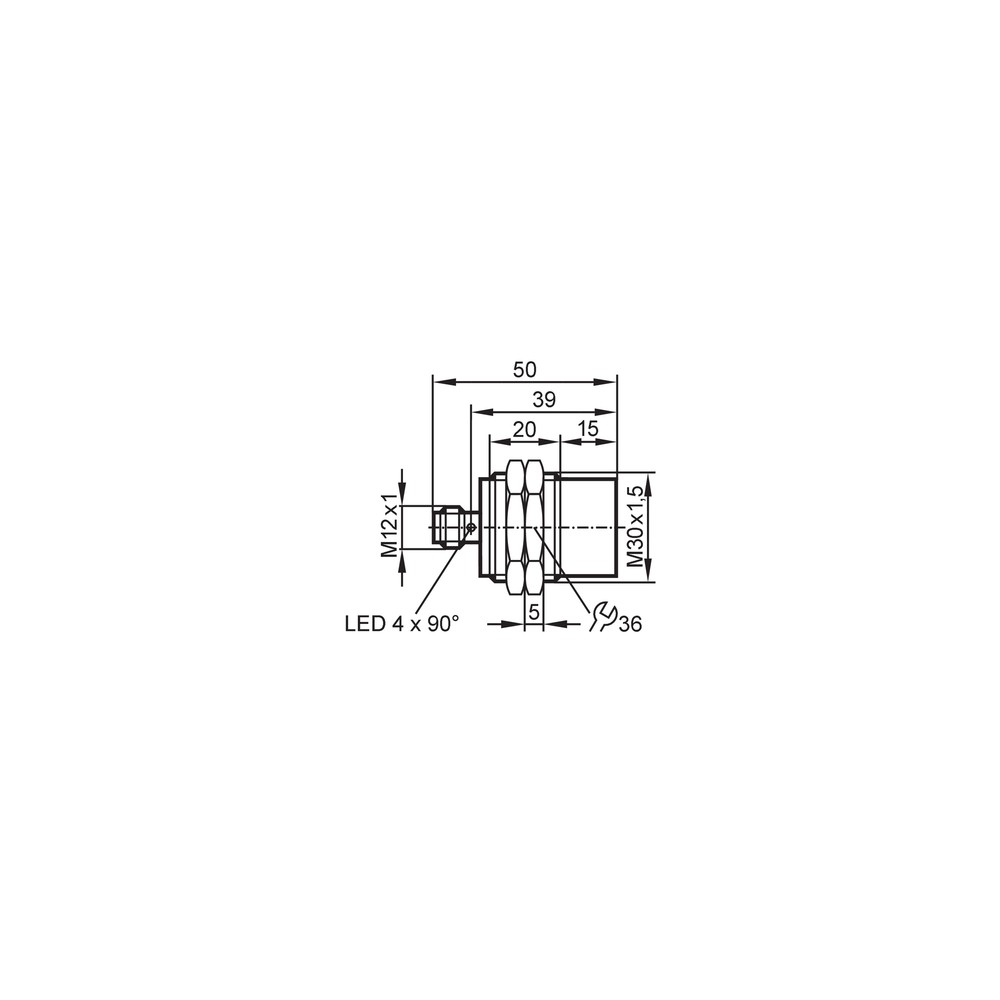

Datasheet Técnico IIT200 (Datasheet) Desenho Dimensional M30 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFM IIT200 e qual a sua finalidade?

O IIT200 é um sensor indutivo de proximidade, construído para detecção sem contato de objetos metálicos em ambientes higiênicos, operando com tecnologia PNP e saída normalmente aberta (NA).

O que vem incluído na embalagem deste produto?

O sensor acompanha duas porcas de fixação em aço inoxidável 1.4404 para montagem em painéis ou suportes.

O sensor indutivo IIT200 pode detectar objetos plásticos ou operar em ambientes de alta temperatura?

Este produto não é adequado para ambientes onde a temperatura exceda 100 °C ou para detecção de materiais não metálicos como plásticos, cerâmicas ou madeira.

Existem restrições de uso químico ou submersão para este sensor?

O dispositivo não foi projetado para ambientes submersos permanentemente em produtos químicos corrosivos específicos que degradem o invólucro de aço 1.4404 ou a face de PEEK.

Meu sensor parou de detectar objetos. O que pode estar acontecendo?

Sintomas como ausência de sinal de saída (LEDs desligados) ou sinal intermitente geralmente indicam falha na alimentação elétrica (verificar 10-30V DC) ou mau contato no conector M12.

Como posso diagnosticar uma falha de comunicação no sensor?

Verifique a integridade do cabo M12, limpe a face sensora de possíveis detritos acumulados e utilize um multímetro para medir a queda de tensão e continuidade na linha de 24V DC.

Qual a diferença deste sensor para um modelo industrial comum?

O IIT200 é ideal para ambientes higiênicos com processos de limpeza, enquanto sensores indutivos padrão (invólucro niquelado) são destinados a ambientes industriais gerais sem exposição a lavagens frequentes.

Por que escolher o IIT200 em vez de um sensor indutivo mais barato?

Para aplicações que exigem detecção em ambientes de lavagem rigorosa, este modelo de aço inoxidável com IP69K é superior a sensores de latão, que corroem com agentes de limpeza.

Quais cuidados devo tomar na instalação do sensor?

A montagem requer um torque máximo de aperto de 80 Nm nas porcas e deve garantir que a área de detecção não esteja obstruída por metais em um raio definido pelo modo não embutido.

Qual a origem e suporte deste equipamento?

A IFM garante a procedência técnica e suporte para a aplicação deste modelo, sendo faturado diretamente para garantir a autenticidade e rastreabilidade industrial.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que indica que o equipamento suporta limpeza de alta pressão e alta temperatura. (Ref.: DIN 40050-9)

PNP

Tipo de saída que comuta o sinal positivo (VCC) para a carga ao detectar o objeto. (Ref.: Tipo de saída)

Não embutido

Característica de montagem que exige uma zona livre de metal ao redor da face ativa para evitar detecção falsa. (Ref.: Montagem)

Histerese

Diferença entre o ponto de comutação na aproximação e o ponto de desacionamento no afastamento do alvo. (Ref.: Histerese)

MTTF

Tempo médio estimado para falha do componente, demonstrando confiabilidade estatística. (Ref.: MTTF)
