SB6243 IFM - Sensor Vazão ifm Monitora fluidos/óleo 1-25l/m,IO-L,G1

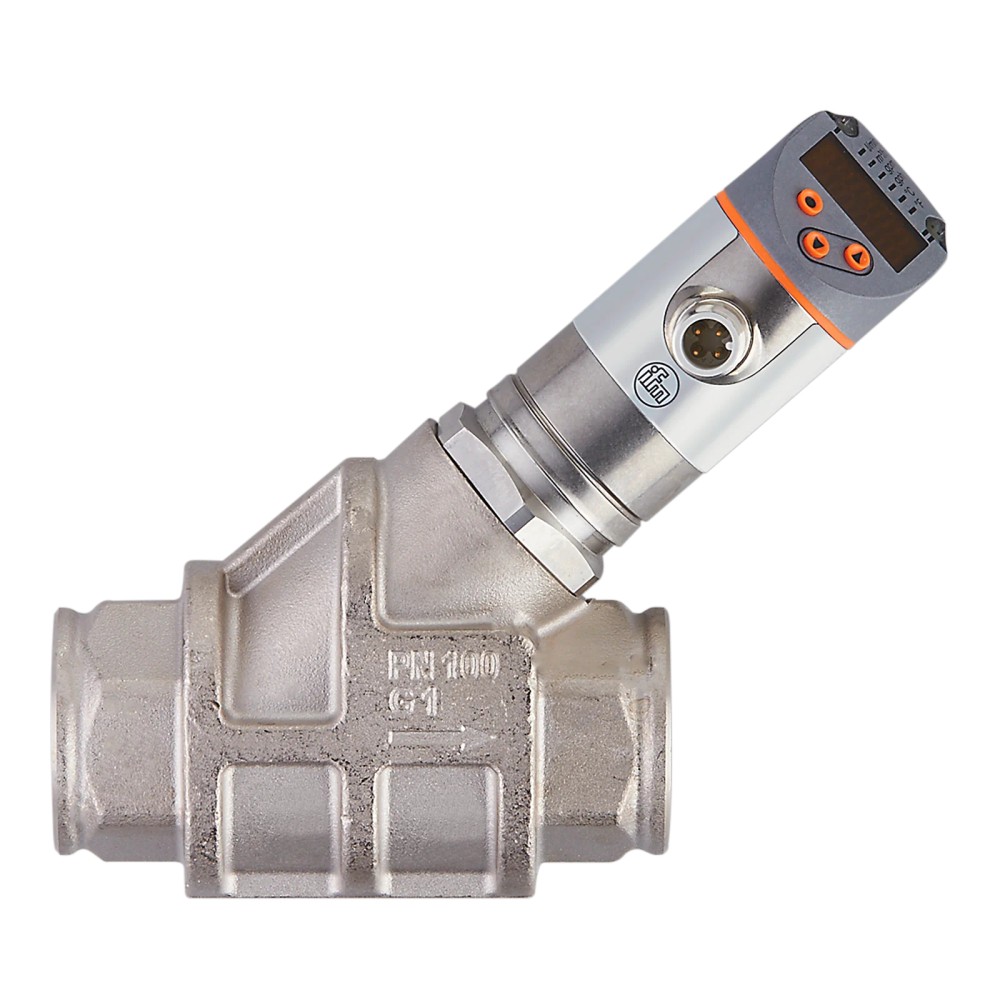

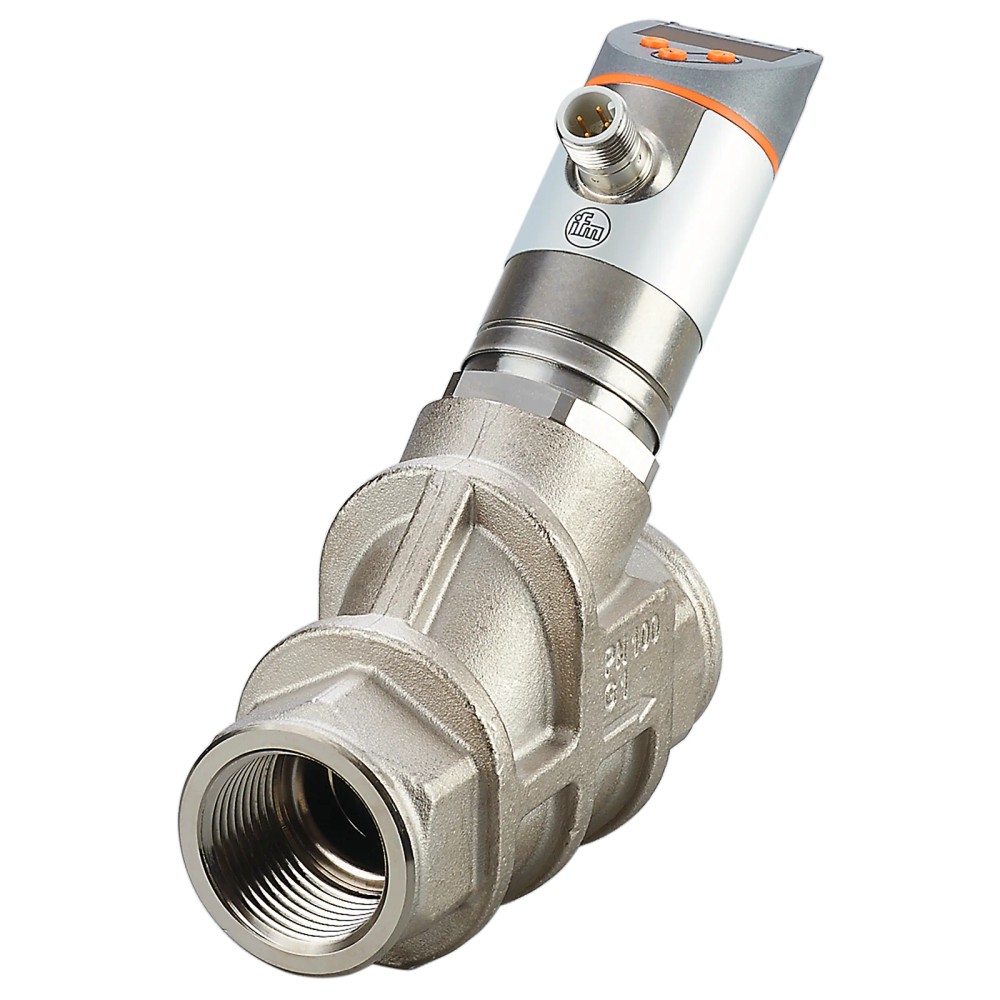

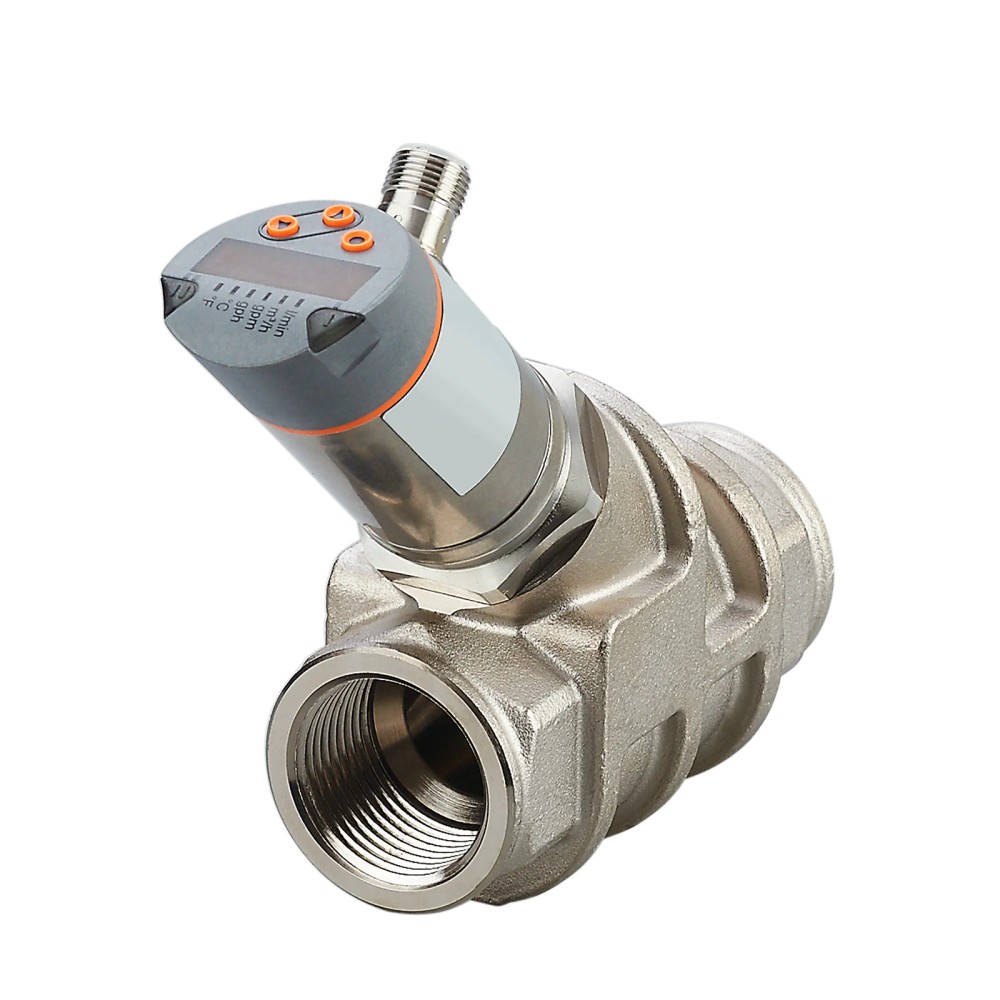

Imagem meramente ilustrativa

R$ 5.323,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SB6243
EAN: 4021179340441
NCM do produto: 90261019

Destaques do Produto Alcance de medição 1...mais

Fechar menu

Saiba mais sobre: "SB6243 IFM - Sensor Vazão ifm Monitora fluidos/óleo 1-25l/m,IO-L,G1"

Destaques do Produto

Alcance de medição

1 a 25 l/min

Conexão de processo

G 1 Rosca interna

Interface

IO-Link

Material

Aço Inoxidável 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SB6243 IFM - Sensor de Vazão Mecatrônico 1-25 l/min com Display e IO-Link

O SB6243 é um sensor de vazão mecatrônico projetado para monitorar fluidos líquidos e óleos com precisão em sistemas industriais. Ele oferece uma faixa de medição de 1 a 25 l/min e integra funções de display local e saída IO-Link para facilitar o diagnóstico e a configuração. Com construção robusta em aço inoxidável e proteção IP67, é ideal para ambientes exigentes que necessitam de controle confiável de vazão e temperatura.

PRINCIPAIS ESPECIFICAÇÕES

Código do Produto	SB6243
Marca	ifm
Tecnologia	Mecatrônico
Faixa de Vazão	1 - 25 l/min
Conexão Processo	G 1 Rosca interna
Pressão Máxima	100 bar
Comunicação	IO-Link
Grau de Proteção	IP 65 / IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de resfriamento e lubrificação que utilizam óleos ou água.
Processos industriais que necessitam de monitoramento de vazão com saída analógica e comutação.
Aplicações que exigem integração com sistemas IO-Link para diagnóstico remoto.

⚠ Considere outro se precisa de:

Aplicações com fluidos gasosos ou ar comprimido.
Processos com pressão superior a 100 bar.
Fluidos com viscosidade superior a 220 mm²/s a 40 °C.
Ambientes com temperaturas de fluido fora da faixa de -10 a 100 °C.

APLICAÇÕES E USO

Monitoramento de circuitos de refrigeração em máquinas-ferramenta.
Controle de lubrificação em sistemas hidráulicos e centrífugas.
Processos industriais que exigem inibição de refluxo e monitoramento contínuo de fluxo de óleo.

COMO ESCOLHER

Antes de comprar o SB6243 IFM - Sensor de Vazão Mecatrônico 1-25 l/min com Display e IO-Link, verifique estes pontos:

Quando utilizar

Escolha este modelo se você precisa de monitoramento preciso de fluidos (água ou óleo) com range de até 25 l/min, necessita de conectividade IO-Link para integração com CLPs modernos e exige uma solução compacta com display integrado.

Quando buscar alternativa

Busque outra opção se sua aplicação operar com fluidos gasosos, pressões superiores a 100 bar, ou se a rosca de conexão G 1 não for compatível com a sua tubulação existente.

ESPECIFICAÇÕES TÉCNICAS

Performance e Operação
Tecnologia de detecção	Mecatrônico	Princípio de medição aplicado para fluidos líquidos e óleos.
Alcance de medição	1...25 l/min	Faixa operacional de vazão garantida.
Temperatura do fluido	-10...100 °C	Intervalo térmico suportado pelo meio de processo.

Dados Mecânicos
Conexão de processo	G 1 Rosca interna	Tipo de rosca padrão para montagem hidráulica.
Resistência à pressão	100 bar	Limite de pressão máxima operacional (estática).
Materiais em contato	Aço inox 316L/316, latão, PPS, FKM	Composição química dos materiais expostos ao fluido.

Dados Elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação permitida.
Interface de comunicação	IO-Link (Revisão 1.1)	Protocolo de interface digital para configuração e diagnóstico.
Consumo de corrente	< 50 mA	Corrente máxima absorvida pelo sensor.
Saídas	2 (Comutação, Analógica, Frequência, IO-Link)	Capacidade de sinalização e controle das saídas configuráveis.

COMPATIBILIDADE

Comunicação

• IO-Link (COM2, 38.4 kBaud)

Conexões

Elétrica 1 x M12; codificação: A; Contatos: 4, dourado

Processo G 1 Rosca interna

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de água em refrigeração industrial	✓	O produto é compatível com fluidos líquidos e opera dentro da faixa de temperatura de -10 a 100 °C.
Monitoramento de ar comprimido	✗	O sensor foi desenvolvido para fluidos líquidos e óleos; gases não possuem as propriedades físicas necessárias para este princípio de detecção.
Ambiente com lavagem a jato (IP67)	✓	O produto possui classificação IP67, suportando imersão temporária e jatos de água se instalado corretamente.

INSTALAÇÃO

Como instalar o SB6243 IFM - Sensor de Vazão Mecatrônico 1-25 l/min com Display e IO-Link

Verifique a compatibilidade da rosca G 1 com a tubulação do sistema.
Limpe a tubulação para evitar entrada de detritos no sensor.
Instale o sensor mantendo o alinhamento axial, evitando tensões mecânicas.
Conecte o cabo M12 codificação A aos terminais do sensor.
Configure os pontos de comutação e parâmetros através do display ou via interface IO-Link.
Realize um teste de estanqueidade no sistema antes de iniciar a operação plena.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não acende ou apresenta leituras instáveis.	Tensão fora da faixa especificada (18-30V DC) ou ruído eletromagnético elevado.	Verificar com um multímetro a tensão nos pinos do conector M12 e verificar o aterramento da instalação.
Leitura de vazão estática ou travada em um valor fixo, mesmo com fluxo presente.	Bloqueio mecânico por partículas sólidas ou sujeira excessiva no canal de fluxo.	Inspecionar visualmente o canal de entrada do sensor quanto à presença de detritos ou incrustações.
O controlador não reconhece o sensor ou não recebe dados digitais.	Falha na comunicação IO-Link devido a erro de cabeamento ou porta do mestre configurada incorretamente.	Verificar se a porta do mestre IO-Link é classe A e se o arquivo IODD está carregado corretamente no software de engenharia.
Saída de comutação desliga constantemente ou indica falha no sistema de automação.	Sobrecarga de saída devido à corrente acima de 150mA ou curto-circuito na carga conectada.	Medir a corrente de carga nas saídas de comutação e confirmar se não ultrapassa os limites técnicos especificados.

DOCUMENTAÇÃO TÉCNICA

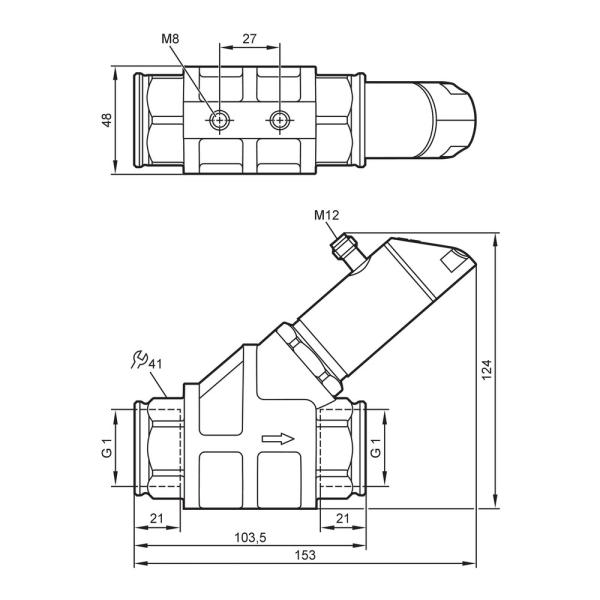

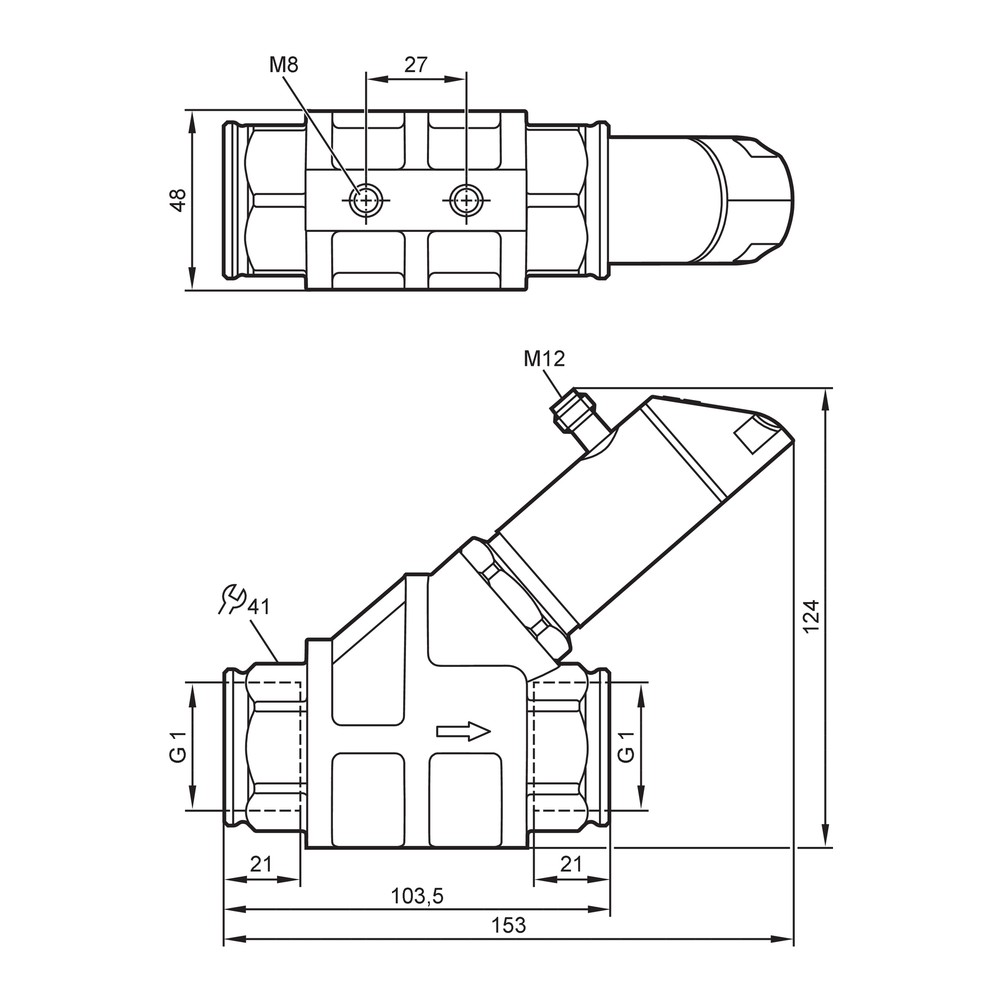

Folha de Dados do Produto (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de vazão SB6243 e para que ele serve?

O SB6243 é um sensor de vazão mecatrônico da ifm electronic, projetado para monitorar fluidos líquidos e óleos em sistemas industriais, integrando medição de vazão e temperatura com display e interface IO-Link.

O que acompanha o sensor de vazão no momento da entrega?

Este sensor acompanha o dispositivo principal para montagem em tubulações com rosca interna G 1. Acessórios adicionais ou cabos de conexão M12 devem ser adquiridos separadamente conforme a necessidade da instalação.

Este sensor pode ser utilizado em sistemas de ar comprimido ou gases?

O sensor não é adequado para fluidos com viscosidade superior a 220 mm²/s a 40 °C ou gases, pois foi projetado especificamente para líquidos e óleos industriais dentro da faixa especificada.

Existem restrições de pressão ou temperatura para o SB6243?

Não, este modelo não é compatível com aplicações que operam acima de 100 bar de pressão ou em temperaturas de fluido fora do intervalo de -10 a 100 °C, pois isso compromete a integridade mecânica e precisão.

Como diagnosticar falhas de leitura ou sinal no sensor?

Sintomas como leituras erráticas ou falha na comutação podem indicar curto-circuito ou sobrecarga. Verifique o status dos LEDs e a integridade da fiação M12 conforme o esquema elétrico, garantindo que a tensão esteja entre 18-30V DC.

O sensor não comunica via IO-Link, o que verificar?

A causa provável é a inversão de polaridade ou erro na configuração do IO-Link. Verifique a conexão do cabo M12 e se os parâmetros de comunicação (COM2) estão alinhados com o mestre IO-Link.

Vale a pena trocar uma chave de fluxo mecânica simples por este sensor?

O SB6243 é superior em ambientes que exigem diagnósticos remotos via IO-Link e monitoramento simultâneo de temperatura, diferentemente de chaves de fluxo mecânicas simples que oferecem apenas um ponto de troca fixo.

Preciso comprar sensores separados de vazão e temperatura ou este modelo substitui ambos?

Este sensor é uma unidade única e compacta (mecatrônica). Se sua aplicação requer componentes separados para vazão e temperatura, você precisaria de transmissores independentes, mas o SB6243 simplifica a instalação ao combinar ambos.

Quais os cuidados básicos para a instalação do sensor?

A instalação exige que o sensor seja montado em uma tubulação compatível com rosca G 1, garantindo o alinhamento correto para evitar tensões mecânicas no corpo do sensor e respeitando o torque de aperto adequado.

Qual a procedência deste sensor de vazão?

A ifm electronic é a fabricante deste sensor e a Melhor Indústria atua na intermediação da compra direta. O produto é entregue com documentação técnica e qualidade garantida pela própria ifm.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial digital que permite a troca bidirecional de dados entre sensores e controladores, facilitando a parametrização e o diagnóstico (Ref.: Interface de comunicação).

Inibidor de refluxo

Mecanismo interno que impede o fluxo reverso do fluido, garantindo que a medição seja unidirecional e protegendo o sistema contra retornos não desejados (Ref.: Funcionalidade).

Sensor Mecatrônico

Dispositivo que combina princípios mecânicos de detecção com eletrônica de processamento de sinal, como o princípio de mola ou palheta integrado a transdutores (Ref.: Tecnologia).

Precisão MEW

Precisão referenciada ao Valor Final da Faixa de Medição (Measuring End Value), definindo o desvio máximo permitido em relação ao fundo de escala (Ref.: Repetibilidade).

Grau de Proteção IP67

Classificação que indica a proteção total contra poeira e proteção contra imersão temporária em água (até 1 metro por 30 minutos) (Ref.: Grau de proteção).
