Controlador Programável IFM CR0303

Pré-visualizar: CR0303 IFM - Controlador Programável IFM R360 Para Máquinas Móveis 42 E/S, 2 CAN, 10-32V

CR0303 IFM - Controlador Programável IFM R360 Para Máquinas Móveis 42 E/S, 2 CAN, 10-32V

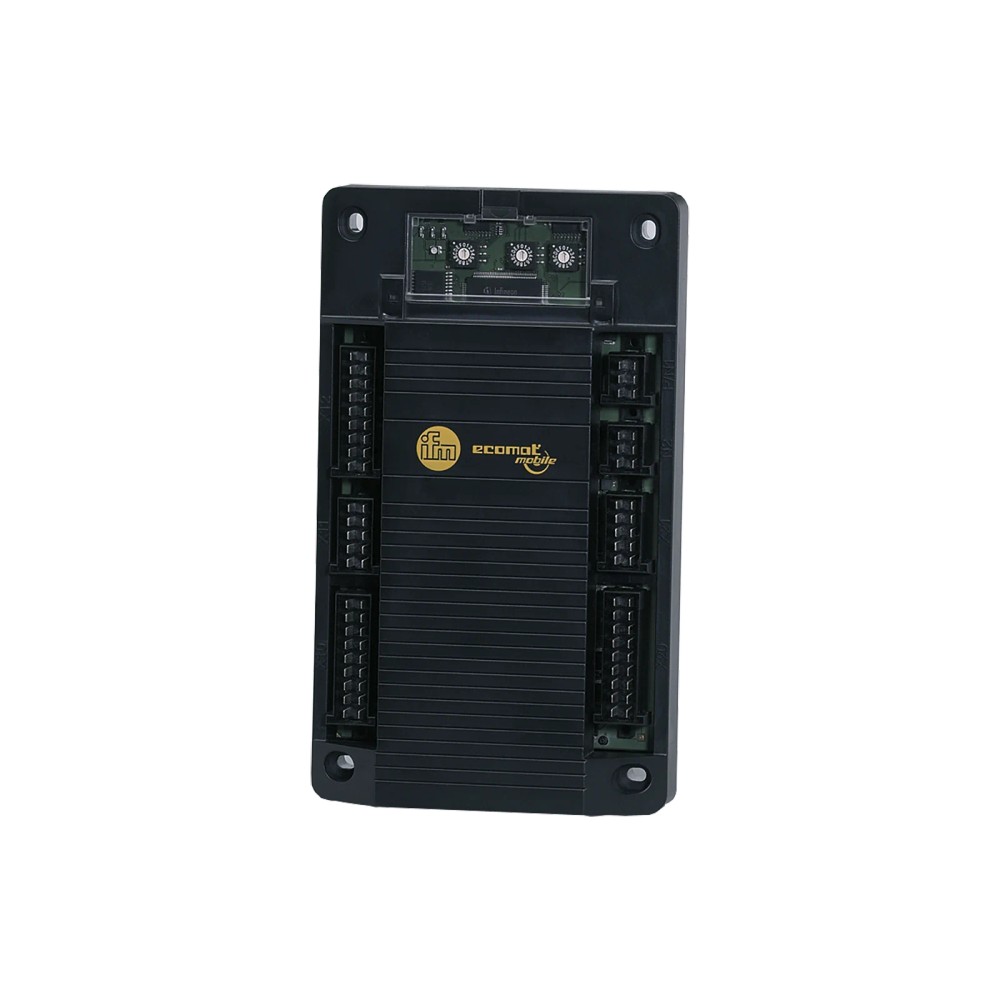

Imagem meramente ilustrativa

R$ 9.422,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: CR0303
EAN: 4021179009942
NCM do produto: 85371020

Destaques do Produto Aplicação Máquinas...mais

Fechar menu

Saiba mais sobre: "CR0303 IFM - Controlador Programável IFM R360 Para Máquinas Móveis 42 E/S, 2 CAN, 10-32V"

Destaques do Produto

Aplicação

Máquinas móveis

Alimentação

10 a 32 V DC

Entradas e saídas totais

Comunicação indicada na ficha

2 interfaces CAN e 1 interface RS232

Montagem

Parede traseira

Dimensões

226 x 133 x 39 mm

Por que comprar IFM na Melhor Indústria?

Sobre o Controlador Programável IFM R360 para Máquinas Móveis CR0303, 42 E/S, 2 interfaces CAN, alimentação de 10 a 32 V DC

O IFM CR0303 é um controlador programável da linha R360 destinado ao controle de máquinas móveis. Possui 42 entradas e saídas, duas interfaces CAN e alimentação de 10 a 32 V DC. Inclui função CLP conforme IEC 61131-3 e uma interface RS232. Consulte o datasheet para confirmar a configuração e as condições de integração da aplicação.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	CR0303
Tipo	Controlador programável para máquinas móveis
Total de entradas e saídas	42
Interfaces CAN	2
Interface RS232	1
Tensão de operação	10 a 32 V DC
Entradas digitais	24
Saídas digitais	18
Dimensões	226 x 133 x 39 mm
Montagem	Montagem da parede traseira

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Projetos de controle programável em máquinas móveis cuja alimentação esteja dentro da faixa informada de 10 a 32 V DC.
Aplicações que necessitem da função CLP conforme IEC 61131-3 e da quantidade de entradas e saídas especificada.
Projetos que considerem as interfaces CAN e RS232 disponíveis, após validação dos protocolos, pinagem e requisitos de integração no datasheet.

⚠ Considere outro se precisa de:

Não selecione sem verificar se a alimentação da aplicação está dentro da faixa de 10 a 32 V DC.
Não considere o controlador compatível com um protocolo ou dispositivo específico apenas pela presença de interfaces CAN ou RS232; a ficha fornecida não informa protocolos, pinagem ou compatibilidade de equipamentos específicos.
Não presuma que dimensões externas ou montagem na parede traseira confirmam compatibilidade elétrica ou mecânica com um sistema existente; valide também montagem, conexões e requisitos no datasheet.

APLICAÇÕES E USO

Uso declarado: controle programável de máquinas móveis. A ficha não especifica um tipo particular de máquina, sistema ou processo.
Possibilidade a validar: projetos com integração por CAN ou RS232, desde que o protocolo, a pinagem e os parâmetros requeridos sejam confirmados no datasheet e compatíveis com os dispositivos do sistema.
Possibilidade a validar: aplicações que combinem entradas digitais, analógicas ou de frequência e saídas digitais, PWM ou de alta corrente. Verifique limites elétricos e condições de carga por canal na documentação do fabricante.
A alimentação da aplicação deve estar dentro da faixa informada de 10 a 32 V DC. A ficha fornecida não especifica condições ambientais, proteção do invólucro ou requisitos particulares de instalação.

COMO ESCOLHER

Antes de comprar o Controlador Programável IFM R360 para Máquinas Móveis CR0303, 42 E/S, 2 interfaces CAN, alimentação de 10 a 32 V DC, verifique estes pontos:

Quando escolher o CR0303

Considere este modelo quando o projeto for para máquinas móveis e os requisitos incluírem alimentação de 10 a 32 V DC, 42 E/S, duas interfaces CAN, uma RS232 e função CLP conforme IEC 61131-3.

Quando avaliar outro controlador

Busque outra opção se a alimentação necessária estiver fora da faixa indicada ou se o projeto exigir quantidade, tipo de E/S, protocolo, pinagem ou interface não confirmados para o CR0303. Compare esses requisitos no datasheet do modelo alternativo antes da substituição.

Verificação de espaço e montagem

Confirme que as dimensões de 226 x 133 x 39 mm e a montagem na parede traseira são compatíveis com o espaço e a configuração mecânica do painel ou da máquina.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	CR0303	Código do produto informado na ficha do anúncio.
Marca	IFM	Fabricante indicado no anúncio.
Tipo de produto	Controlador programável para máquinas móveis; CabinetController	Descrição e aplicação declaradas para o produto.
Categoria	Automação móvel	Categoria informada nos dados do anúncio.
Função CLP conforme IEC 61131-3	Sim	A ficha declara a função; não especifica versão ou implementação.

Alimentação e entradas
Tensão de operação	10 a 32 V DC	Faixa de alimentação informada.
Quantidade de entradas digitais	24	Quantidade informada; detalhes elétricos dos canais devem ser consultados no datasheet.
Quantidade de entradas analógicas	8	Quantidade informada; consulte o datasheet para características detalhadas dos canais.
Tensão da entrada analógica	0 a 32 V	Faixa informada para entrada analógica de tensão.
Corrente da entrada analógica	0 a 20 mA	Faixa informada para entrada analógica de corrente.
Quantidade de entradas de frequência	4	Quantidade informada; faixa e condições de medição não constam nos dados fornecidos.

Saídas
Quantidade de saídas digitais	18	Quantidade informada; características elétricas detalhadas não constam nos dados fornecidos.
Quantidade de saídas PWM	8	Quantidade informada; frequência, resolução e condições de uso não foram especificadas.
Quantidade de saídas de alta corrente	6	Quantidade informada; corrente nominal e condições de carga devem ser verificadas no datasheet.
Possibilidades de ajuste dos parâmetros	Funções de entrada/saída	Descrição fornecida para ajuste de parâmetros.

Interfaces e capacidade de E/S
Interfaces CAN	2	Quantidade de interfaces informada; protocolos suportados não especificados nos dados fornecidos.
Interfaces RS232	1	Quantidade de interfaces informada; protocolo e pinagem não especificados nos dados fornecidos.
Quantidade total de entradas e saídas	42	Total declarado na ficha do produto.

Dados mecânicos
Dimensões	226 x 133 x 39 mm	Dimensões externas informadas; confirme espaço de montagem no projeto.
Formato do invólucro	Retangular	Formato declarado nos dados técnicos.
Tipo de montagem	Montagem da parede traseira	Tipo de montagem informado; elementos e padrão de fixação não detalhados.
Peso	918,29 g	Valor presente nos atributos técnicos do catálogo; há outro valor divergente de 136,5 g no mesmo conjunto de dados. Confirmar com o fabricante antes de usar para projeto ou logística.

Dados de confiabilidade e identificação comercial
MTTF	73 anos	Valor informado nos atributos do catálogo; não equivale a prazo de garantia ou vida útil assegurada.
GTIN	4021179009942	Identificador comercial informado no anúncio.
Part number	CR0303	Código de peça informado no anúncio.
Unidades por embalagem	1 peça	Quantidade por embalagem informada nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• 2 interfaces CAN; protocolos e parâmetros de comunicação não especificados nos dados fornecidos.

• 1 interface RS232; protocolo, pinagem e parâmetros de comunicação não especificados nos dados fornecidos.

Conexões

Elétrica A ficha informa alimentação de 10 a 32 V DC, entradas analógicas com faixa de tensão de 0 a 32 V e faixa de corrente de 0 a 20 mA. Tipo de conector, pinagem e detalhes de ligação não foram informados; confirme-os no datasheet do fabricante.

Processo Não se aplica uma conexão de processo de fluido: o produto é um controlador programável. A ficha informa montagem na parede traseira, mas não detalha o padrão ou os elementos de fixação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Máquina móvel com alimentação DC dentro da faixa especificada e requisitos de E/S compatíveis	✓	A aplicação corresponde à categoria indicada e à faixa de operação informada; confirme os requisitos de cada canal no datasheet.
Integração que exige duas interfaces CAN	✓	A ficha informa duas interfaces CAN, mas não identifica os protocolos suportados; valide o protocolo e os parâmetros necessários antes da integração.
Integração que exige comunicação RS232	✓	A ficha informa uma interface RS232. Protocolo, pinagem e parâmetros devem ser confirmados na documentação do fabricante.
Aplicação com alimentação fora de 10 a 32 V DC	✗	A alimentação requerida estaria fora da faixa de operação informada.
Projeto que exige protocolo, pinagem ou compatibilidade com dispositivo específico ainda não confirmados	✗	A presença de uma interface não comprova suporte ao protocolo ou dispositivo requerido; consulte o datasheet antes de aprovar a integração.

INSTALAÇÃO

Como instalar o Controlador Programável IFM R360 para Máquinas Móveis CR0303, 42 E/S, 2 interfaces CAN, alimentação de 10 a 32 V DC

Confirme no projeto que o modelo selecionado é CR0303 e que os requisitos de E/S e comunicação correspondem à aplicação.
Verifique no datasheet a faixa de alimentação, as características de cada entrada e saída, os limites elétricos e as condições de carga antes da ligação.
Confira as dimensões de 226 x 133 x 39 mm e planeje a montagem na parede traseira conforme o desenho do fabricante.
Identifique no datasheet a pinagem e os conectores corretos; esses detalhes não constam nos dados fornecidos.
Realize as ligações de alimentação, sinais e comunicação conforme a documentação oficial e os requisitos do sistema, sem presumir protocolos ou pinagens.
Após a instalação, valide a alimentação e os sinais de entrada e saída no sistema, seguindo o procedimento de comissionamento indicado pelo fabricante.

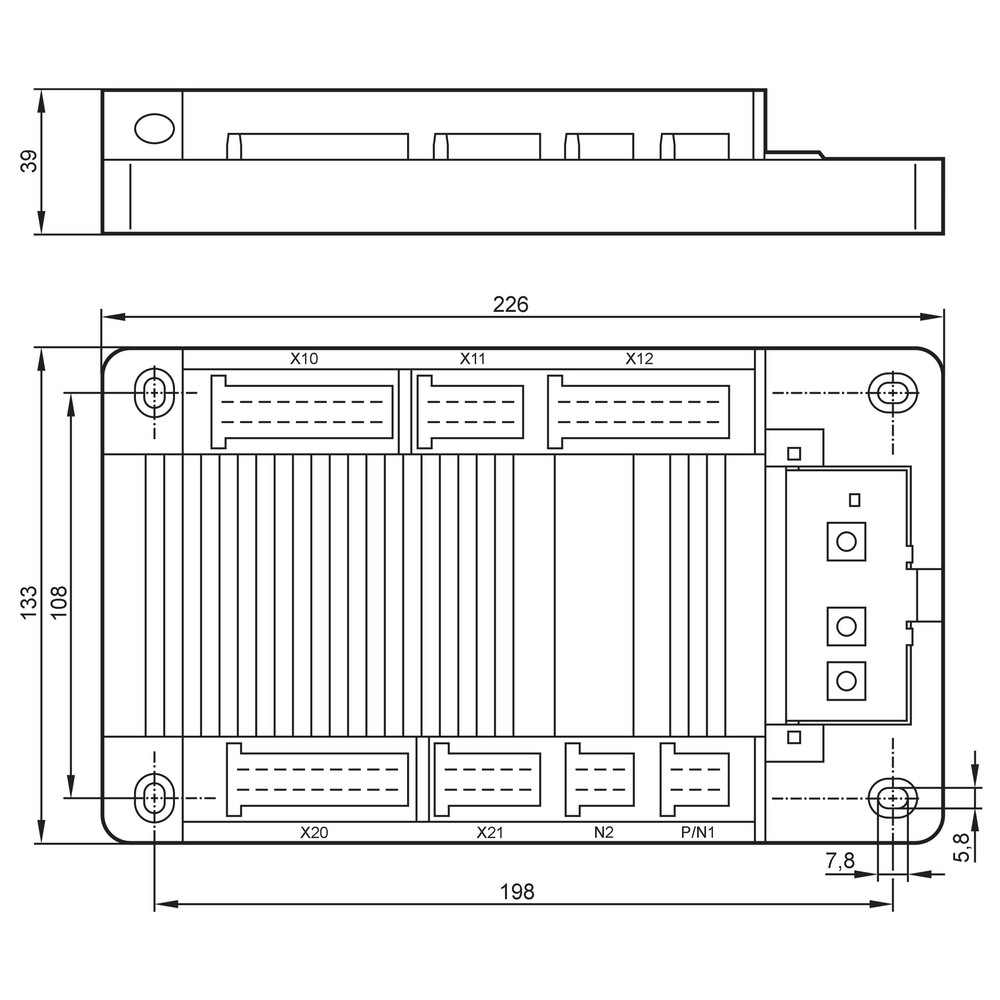

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Controlador não inicializa ou apresenta funcionamento intermitente.	A alimentação pode estar fora da faixa especificada ou apresentar problema na ligação.	Meça a tensão nos terminais de alimentação e confirme que está dentro de 10 a 32 V DC; confira também a ligação conforme o datasheet.
Uma entrada não apresenta o sinal esperado.	Pode haver incompatibilidade entre o tipo ou a faixa do sinal aplicado e a entrada utilizada, ou falha na ligação.	Identifique o tipo de entrada no projeto e compare o sinal medido com as características do canal no datasheet; confira a pinagem oficial.
Uma saída não aciona a carga prevista.	A carga ou a ligação pode não corresponder às características e aos limites elétricos do canal selecionado.	Confirme se o canal é digital, PWM ou de alta corrente e verifique os limites elétricos no datasheet antes de substituir o controlador.
A comunicação com outro equipamento não é estabelecida.	O protocolo, os parâmetros ou a pinagem podem não corresponder entre os dispositivos; os dados fornecidos não especificam esses detalhes.	Confirme que o dispositivo está ligado à interface pretendida e compare protocolo, parâmetros e pinagem com a documentação oficial de ambos os equipamentos.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM CR0303 em português (Datasheet) Desenho em escala do IFM CR0303 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM CR0303 e para que tipo de aplicação serve?

É um controlador programável da linha R360 destinado a máquinas móveis. A ficha informa função CLP conforme IEC 61131-3; os detalhes de aplicação devem ser confirmados no datasheet.

Quais interfaces de comunicação o CR0303 tem?

A ficha informa duas interfaces CAN e uma RS232. Ela não especifica os protocolos suportados, portanto confirme esse requisito na documentação do fabricante.

O que acompanha o produto na embalagem?

Os dados do catálogo informam uma peça por embalagem, mas não detalham acessórios ou itens adicionais inclusos. Confirme o conteúdo de fornecimento com o vendedor antes da compra.

O CR0303 funciona com alimentação de 12 V ou 24 V DC?

A ficha especifica operação de 10 a 32 V DC, faixa que inclui essas tensões nominais. Verifique também as condições elétricas da instalação no datasheet.

Posso usar o CR0303 em uma aplicação que exige alimentação acima de 32 V DC?

A ficha informa operação até 32 V DC, então uma alimentação acima desse limite não está especificada como compatível. Não conecte sem consultar o fabricante e avaliar outro modelo adequado.

Este controlador é indicado para uma aplicação que exige um protocolo CAN específico?

A ficha confirma duas interfaces CAN, mas não informa quais protocolos são suportados. Não é possível confirmar compatibilidade com um protocolo específico sem consultar o datasheet ou o fabricante.

O controlador não liga; o que devo verificar antes de trocar?

Meça a tensão nos terminais e confira se está dentro da faixa de 10 a 32 V DC. Verifique também a ligação e a pinagem conforme o datasheet antes de concluir que o controlador está defeituoso.

Uma entrada ou saída não responde; como faço o diagnóstico inicial?

Confirme se o canal e o tipo de sinal correspondem à aplicação e verifique a ligação usando a documentação oficial. Os limites elétricos detalhados dos canais devem ser consultados no datasheet.

Como decidir entre o CR0303 e outro controlador?

Compare a alimentação, a quantidade e os tipos de E/S, e as interfaces necessárias com os dados confirmados para cada modelo. Para o CR0303, confirme especialmente protocolos e características elétricas dos canais no datasheet.

Como planejar a montagem do CR0303?

Use as dimensões informadas e a indicação de montagem na parede traseira para verificar o espaço disponível. Consulte o desenho e o datasheet para definir fixação, conectores e ligações.

GLOSSÁRIO TÉCNICO

CLP

Controlador lógico programável usado para executar funções de controle; a ficha declara conformidade funcional com IEC 61131-3. (Ref.: Função CLP conforme IEC 61131-3)

E/S

Abreviação de entradas e saídas, usadas para receber sinais e comandar dispositivos no sistema. (Ref.: Quantidade total de entradas e saídas: 42)

CAN

Interface de comunicação indicada na ficha; a quantidade de interfaces não identifica, por si só, os protocolos suportados. (Ref.: Quantidade de interfaces CAN: 2)

RS232

Interface de comunicação serial indicada para o controlador; pinagem e protocolo devem ser verificados na documentação. (Ref.: Quantidade de interfaces RS232: 1)

PWM

Modulação por largura de pulso, recurso indicado para as saídas correspondentes; frequência e limites não constam nos dados fornecidos. (Ref.: Quantidade de saídas PWM: 8)
