Sensor Capacitivo IFM KQ6005 - PNP 12mm IO-Link

Pré-visualizar: KQ6005 IFM - Sensor Capacitivo ifm Detecção de nível e materiais PNP 12mm IO-Link IP69K

KQ6005 IFM - Sensor Capacitivo ifm Detecção de nível e materiais PNP 12mm IO-Link IP69K

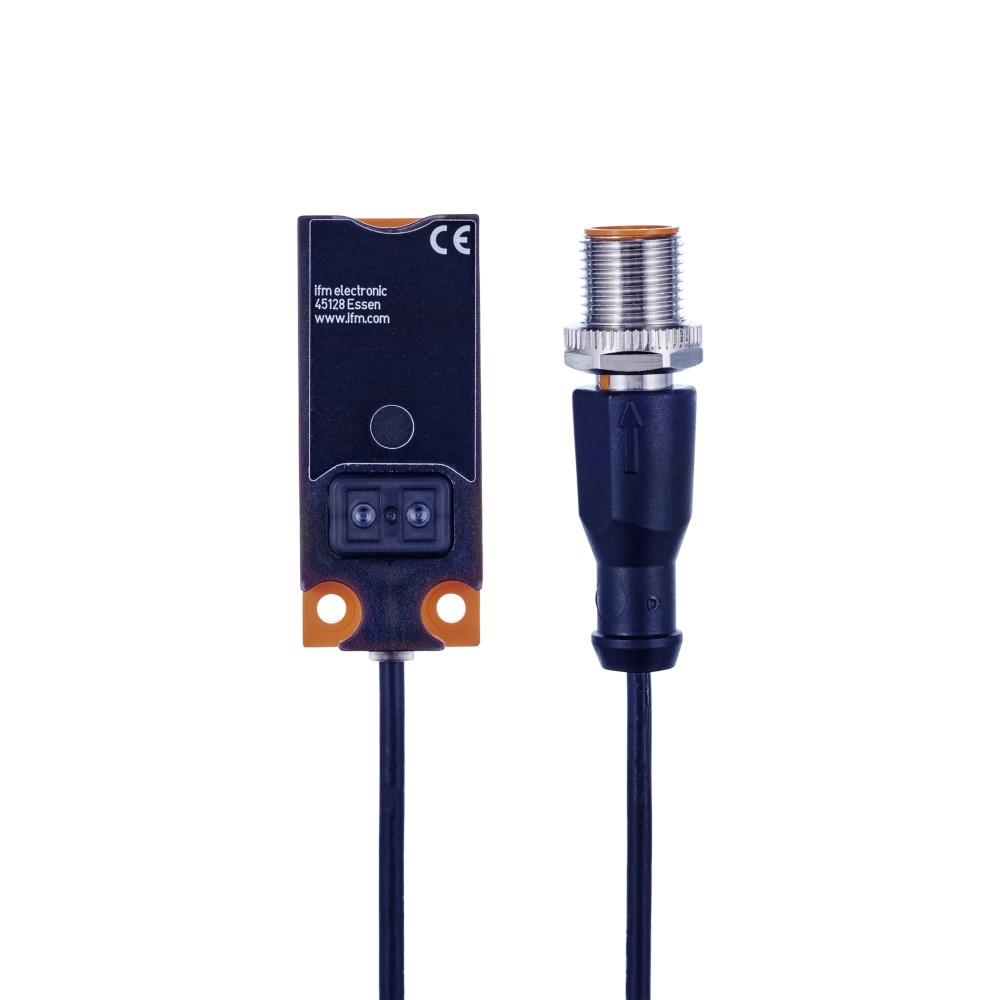

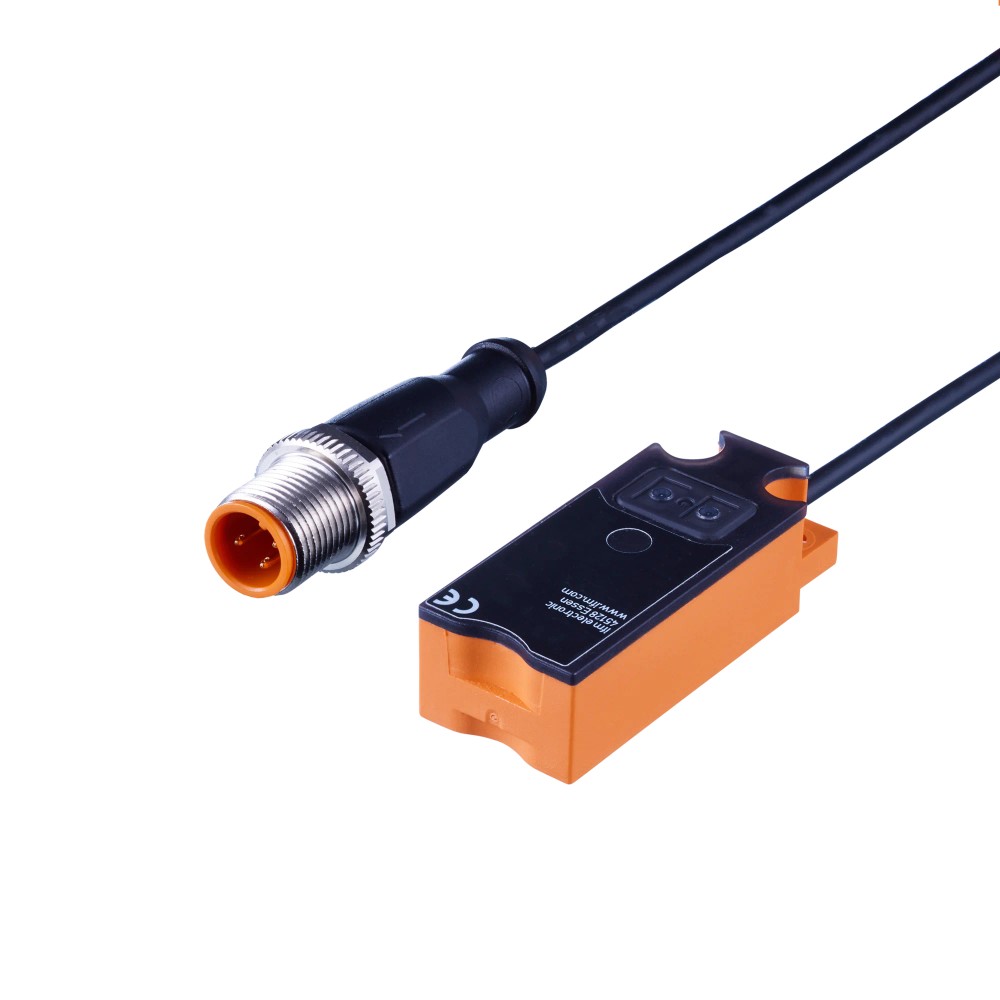

Imagem meramente ilustrativa

R$ 1.172,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KQ6005
EAN: 4021179242646
NCM do produto: 85365090

Destaques do Produto Tecnologia Capacitiva...mais

Fechar menu

Saiba mais sobre: "KQ6005 IFM - Sensor Capacitivo ifm Detecção de nível e materiais PNP 12mm IO-Link IP69K"

Destaques do Produto

Tecnologia

Capacitiva

Alcance nominal

12 mm

Tipo de saída

PNP

Interface

IO-Link 1.1 e modo SIO

Alimentação

10...30 V DC

Conexão

Cabo PVC de 0,1 m e conexão M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor capacitivo ifm KQ6005, retangular, PNP, IO-Link, alcance de detecção de 12 mm

O KQ6005 é um sensor capacitivo para detecção de materiais e nível, incluindo material a granel seco e líquidos. Possui saída PNP, alcance nominal de detecção de 12 mm e comunicação IO-Link, além de modo SIO. O invólucro retangular mede 20 × 14 × 48 mm e tem proteção IP65, IP67 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de medição	Capacitivo
Alcance de detecção	12 mm; montagem não embutida
Saída	PNP; função de abertura/fechamento selecionável
Alimentação	10...30 V DC
Comunicação	IO-Link 1.1; modo SIO
Conexão elétrica	Cabo PVC de 0,1 m, 3 fios, e conexão M12
Proteção	IP65, IP67 e IP69K
Temperatura ambiente	-25...80 °C
Dimensões e formato	20 × 14 × 48 mm; retangular

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção capacitiva de material a granel seco ou líquidos, conforme as substâncias indicadas na ficha.
Detecção através da parede de recipiente não metálica ou em tubos de bypass, conforme a aplicação de montagem indicada pelo fabricante.
Aplicações com entrada PNP compatível e alimentação DC dentro da faixa de 10...30 V.
Instalações que utilizem IO-Link 1.1 ou operação em modo SIO.

⚠ Considere outro se precisa de:

Aplicações cuja alimentação esteja fora de 10...30 V DC.
Entradas de controle que não sejam compatíveis com saída PNP, salvo se houver interface elétrica apropriada no sistema.
Aplicações que exijam montagem embutida: o sensor é especificado para montagem não embutida.
Aplicações que exijam detecção garantida além do alcance nominal de 12 mm; consulte as condições de instalação e o datasheet.

APLICAÇÕES E USO

Aplicação explicitamente listada: detecção de material a granel seco ou líquidos; confira o comportamento do material e a instalação no datasheet.
Aplicação explicitamente listada: detecção pela parede de recipiente não metálica ou em tubo de bypass. A ficha não especifica espessura máxima da parede, portanto esse dado deve ser validado para a instalação real.
Possibilidade inferida: monitoramento de presença ou nível em processo industrial usando entrada PNP ou IO-Link, desde que o material, a geometria e a distância estejam dentro das condições confirmadas pelo fabricante.
Limites de operação informados: temperatura ambiente de -25...80 °C, alimentação de 10...30 V DC e montagem não embutida. A frequência de comutação especificada é 10 Hz.

COMO ESCOLHER

Antes de comprar o Sensor capacitivo ifm KQ6005, retangular, PNP, IO-Link, alcance de detecção de 12 mm, verifique estes pontos:

Escolha o KQ6005 quando

A aplicação exigir detecção capacitiva de material a granel seco ou líquidos, com alcance nominal de 12 mm, saída PNP e alimentação de 10...30 V DC. A ficha também prevê montagem pela parede de recipiente não metálica ou em tubo de bypass.

Avalie outra configuração quando

O sistema exigir montagem embutida, alimentação fora da faixa especificada, saída diferente de PNP ou alcance acima de 12 mm. Confirme no datasheet a geometria de instalação e a compatibilidade da entrada do controlador antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Modelo	KQ6005	Código do produto e part number.
Marca	ifm / ifm electronic	Identificação do fabricante informada no anúncio e no catálogo.
GTIN	4021179242646	Identificador comercial do produto.
Categoria e princípio de medida	Sensor capacitivo	Princípio de detecção especificado para o produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Área de aplicação
Substâncias indicadas	Material a granel seco; líquidos	Substâncias listadas na ficha; o desempenho depende da instalação e das condições de aplicação.
Montagem na área de aplicação	Detecção pela parede do recipiente não metálica ou nos tubos de bypass	Condições de montagem indicadas pelo fabricante.
Tipo de montagem	Não embutido	O sensor deve ser selecionado considerando instalação não embutida.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Consumo de corrente	< 17 mA	Consumo informado pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção indicada para a alimentação.
Proteção contra sobrecarga	Sim	Proteção indicada para o produto.

Saídas e comutação
Função elétrica / tipo de saída	PNP	Tipo de saída de comutação especificado.
Função de saída	Abertura/fechamento, selecionável	A lógica de saída pode ser selecionada conforme a configuração.
Corrente máxima constante da saída de comutação DC	100 mA	Limite máximo contínuo informado para a saída; respeite também as condições do datasheet.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo informado para a saída em condição de operação.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção informado; não substitui o dimensionamento correto da carga.
Frequência de comutação DC	10 Hz	Limite de frequência de comutação especificado.

Faixa de medição e precisão
Alcance de detecção	12 mm	Alcance nominal; a ficha identifica montagem não embutida.
Distância real de comutação Sr	12 ± 10 % mm	Valor real de comutação informado pelo fabricante.
Histerese	1...15 % de Sr	Faixa percentual em relação à distância real de comutação.
Variação no ponto de comutação	-20...20 % de Sr	Variação informada em relação a Sr; considere condições de instalação.

Tempos e ciclo de processo
Tempo mínimo do ciclo do processo	100,8 ms	Tempo mínimo indicado na ficha para o ciclo do processo.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital especificada para comunicação com mestre compatível.
Revisão IO-Link	1.1	Revisão da interface informada.
Tipo de transferência IO-Link	COM1 (4,8 kBaud)	Taxa e tipo de transferência especificados.
Modo SIO	Sim	Permite operação em modo de entrada/saída convencional, conforme a ficha.
DeviceID	371	Identificador do dispositivo IO-Link.
Perfil Smart Sensor	SSP 0 Generic Profiled Sensor	Perfil informado pelo fabricante.
Padrão SDCI	IEC 61131-9 CDV	Referência de padrão indicada na ficha.

Conexões elétricas
Cabo	PVC, 0,1 m, 3 × 0,14 mm²	Características do trecho de cabo integrado informadas.
Conector	1 × M12, codificação A, 3 contatos	Conexão elétrica especificada; confirme o pinout no documento do fabricante.
Número de fios	3 fios	Configuração informada no anúncio.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente de operação especificada.
Grau de proteção	IP65, IP67 e IP69K	Classes declaradas pelo fabricante; observe as condições de instalação e os limites de cada classificação.
Certificado UL	Ta -25...80 °C; enclosure type Type 1; fontes de alimentação Limited Voltage/Current	Condições e classificações UL registradas na ficha.
EMC	EN 61000-4-2 ESD 8 kV AD; EN 61000-4-3 HF irradiado 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 3 V; EN 55011 classe B	Ensaios e classe de emissão/imunidade informados pelo fabricante.
Resistência a choques	EN 60068-2-27: 30 g, 6 choques, 11 ms, meio seno (x, y, z)	Condição de ensaio mecânico indicada.
Resistência a vibrações	EN 60068-2-6: 10...55 Hz; amplitude de 1 mm; 5 min; 30 min por eixo na ressonância ou a 55 Hz	Condição de ensaio de vibração declarada.

Dados mecânicos e materiais
Formato do invólucro	Retangular	Formato especificado.
Dimensões	20 × 14 × 48 mm	Dimensões do sensor.
Material do invólucro e tampa	PBT reforçado com fibra de vidro	Materiais indicados para o invólucro e a tampa.
Material do botão	TPE-U	Material indicado para o botão.
Peso	34,5 g	Massa informada no catálogo.

Displays e elementos de operação
Indicador de estado	1 LED amarelo de status de chaveamento	Indicação visual do estado de comutação.
Função Teach	Sim	Função de ajuste Teach informada.
Trava eletrônica	Sim	Recurso de bloqueio eletrônico indicado na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; tipo de transferência COM1 (4,8 kBaud); DeviceID 371.

• Modo SIO disponível.

• Perfil Smart Sensor: SSP 0 Generic Profiled Sensor.

• Padrão SDCI informado: IEC 61131-9 CDV.

Conexões

Elétrica Alimentação de 10...30 V DC. Saída de comutação PNP, com função de abertura/fechamento selecionável. Conexão elétrica especificada como cabo PVC de 0,1 m, 3 × 0,14 mm², e conexão M12 codificação A, 3 contatos. Verifique o esquema de ligação do fabricante e a compatibilidade da entrada do controlador; a ficha não identifica um modelo específico de CLP.

Processo Não há conexão de processo roscada especificada. A montagem indicada é não embutida; aplicações informadas incluem detecção pela parede de recipiente não metálica ou em tubos de bypass. A compatibilidade mecânica depende da geometria do recipiente, do posicionamento e da distância de detecção.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou controlador compatível com sinal PNP e alimentação DC de 10...30 V	✓	A ficha especifica saída PNP e faixa de operação de 10...30 V DC; confirme também a ligação dos três fios e a carga da saída.
Rede IO-Link 1.1 com mestre compatível com COM1	✓	O sensor informa IO-Link 1.1 e transferência COM1 a 4,8 kBaud.
Controlador que leia somente sinal de comutação convencional	✓	O modo SIO é indicado como disponível; a entrada deve ser compatível com PNP.
Aplicação que exige instalação embutida	✗	A ficha identifica montagem não embutida.
Detecção por parede de recipiente metálica	✗	A condição de montagem explicitamente indicada é a detecção pela parede de recipiente não metálica; a ficha não valida a aplicação através de parede metálica.
Alimentação fora de 10...30 V DC	✗	A tensão de operação especificada é 10...30 V DC.
Detecção de material a granel seco ou líquidos	✓	Essas substâncias são listadas na ficha do produto; a aplicação deve respeitar a montagem e o alcance especificados.

INSTALAÇÃO

Como instalar o Sensor capacitivo ifm KQ6005, retangular, PNP, IO-Link, alcance de detecção de 12 mm

Confirme que a aplicação requer detecção capacitiva e que o material está entre as substâncias indicadas na ficha.
Verifique a geometria do recipiente ou tubo de bypass e posicione o sensor conforme a montagem não embutida prevista pelo fabricante.
Mantenha o ponto de detecção dentro do alcance nominal especificado e valide a resposta na instalação real; consulte o datasheet para as condições de montagem.
Faça a ligação à alimentação DC de 10...30 V e à entrada compatível com PNP, utilizando a configuração elétrica indicada no datasheet.
Para comunicação digital, conecte a um mestre IO-Link compatível com revisão 1.1 e COM1; para uso convencional, confirme a entrada PNP e o modo SIO.
Aplique a configuração necessária usando a função Teach, quando pertinente, e confirme o estado de comutação pelo LED amarelo e pelo controlador.

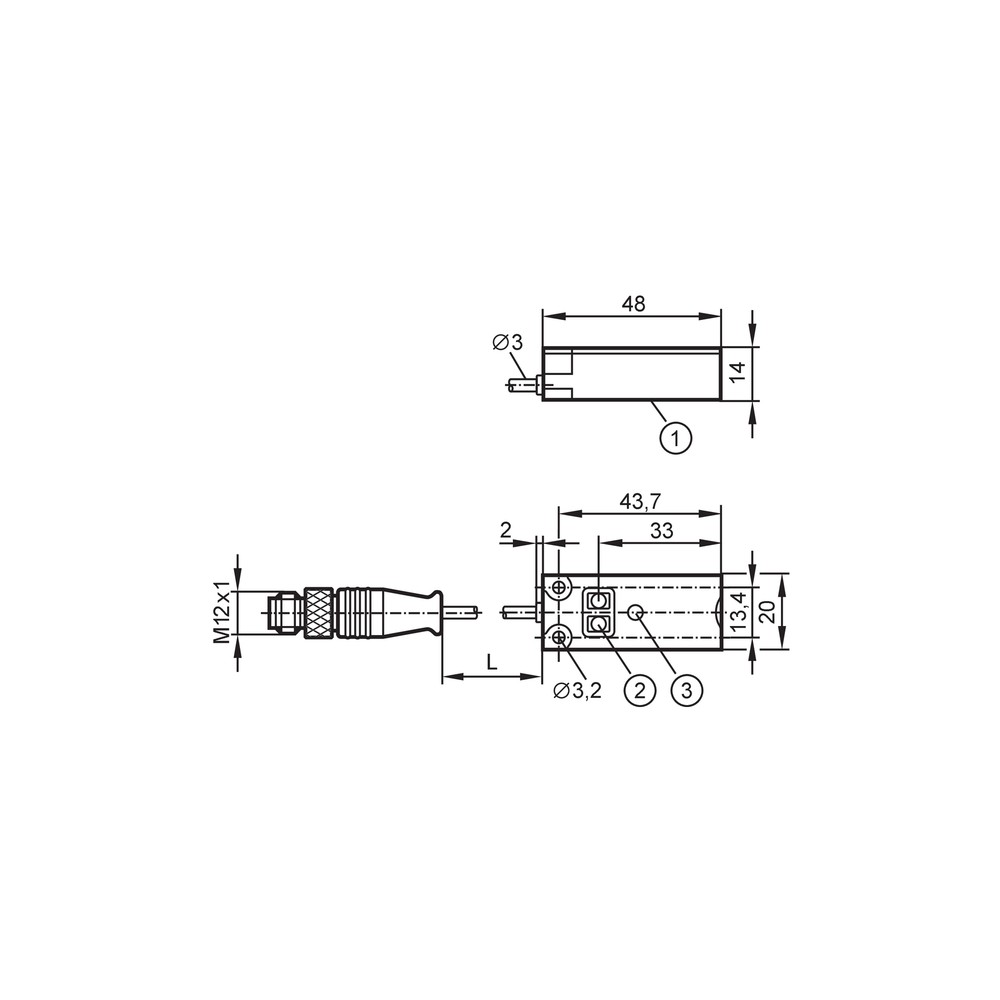

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o material chega à zona de detecção.	Distância ou posição de montagem fora das condições de detecção, configuração de saída inadequada ou material/parede não compatível com a aplicação indicada.	Confirme a instalação não embutida e a posição em relação ao alcance; verifique a seleção abertura/fechamento e teste a detecção na geometria real.
A entrada do controlador permanece inativa apesar de o sensor indicar comutação.	Incompatibilidade entre a saída PNP e a entrada do controlador, erro de ligação ou alimentação fora da faixa especificada.	Meça a alimentação e confirme 10...30 V DC; revise a ligação de três fios e valide que a entrada aceita PNP conforme o datasheet.
A comunicação IO-Link não é estabelecida.	Mestre, porta ou configuração incompatível com IO-Link 1.1/COM1, ou conexão elétrica incorreta.	Confirme a revisão 1.1, COM1 a 4,8 kBaud, DeviceID 371 e as conexões conforme a folha de dados; teste o modo SIO para separar falha de comunicação de falha de detecção.
O estado de saída oscila ou não corresponde ao nível esperado.	Ponto de comutação, histerese ou montagem não ajustados à geometria e ao material da aplicação.	Observe o LED de chaveamento, repita a configuração Teach se aplicável e compare a instalação com os limites de alcance, histerese e variação informados na ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados KQ6005 em português (Datasheet) Desenho em escala KQ6005 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o KQ6005 e para que tipo de detecção serve?

É um sensor capacitivo da ifm destinado à detecção de material a granel seco e líquidos. A ficha também indica montagem pela parede de recipiente não metálica ou em tubo de bypass.

Ele funciona com IO-Link e com entrada convencional de CLP?

Sim. Oferece IO-Link 1.1 em COM1 e modo SIO; para entrada convencional, o controlador precisa aceitar sinal PNP.

O que acompanha o produto?

A ficha informa uma peça por embalagem e especifica cabo PVC integrado de 0,1 m e conexão M12. Não há acessórios adicionais listados.

Posso instalar este sensor embutido?

Não é a montagem indicada: a ficha especifica montagem não embutida. Considere essa condição na seleção mecânica.

Ele pode detectar através da parede de qualquer recipiente?

A aplicação declarada é através de parede de recipiente não metálica. A ficha não valida detecção através de parede metálica nem informa uma espessura máxima de parede.

O sensor não aciona: o que verifico antes de substituí-lo?

Confira a alimentação, a ligação PNP e a posição de montagem em relação ao material. Verifique também a configuração de abertura/fechamento e a indicação do LED.

A saída muda de estado de forma instável; o que pode causar isso?

A geometria, o posicionamento ou o ajuste do ponto de comutação podem não corresponder à aplicação. Revise as condições de montagem, observe o LED e consulte os limites de histerese e variação no datasheet.

Devo escolher este modelo ou um sensor de outra tecnologia?

Escolha o KQ6005 quando a detecção capacitiva das substâncias e condições listadas for adequada e houver compatibilidade elétrica PNP ou IO-Link. Se a aplicação exigir montagem embutida ou outra interface elétrica, compare a necessidade com as especificações de outro modelo.

Como faço a ligação elétrica?

Use alimentação DC de 10...30 V e entrada compatível com PNP; o produto especifica cabo PVC de 0,1 m, três condutores e conexão M12. Consulte o datasheet para confirmar a atribuição dos contatos antes de energizar.

Como ajustar o ponto de detecção durante a instalação?

A ficha indica função Teach e LED amarelo de status de chaveamento. Faça o ajuste conforme o datasheet e confirme a resposta com o material e a geometria reais da aplicação.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que utiliza o princípio capacitivo para detectar a presença de materiais indicados na ficha, como material a granel seco e líquidos.

PNP

Tipo de saída de comutação especificado para o sensor; a entrada conectada deve ser compatível com sinal PNP.

IO-Link

Interface de comunicação ponto a ponto para parametrização e troca de dados com mestre compatível.

Modo SIO

Modo de operação de entrada/saída convencional disponível além da comunicação IO-Link.

Distância real de comutação usada como referência para os valores de comutação informados na ficha.
