Sensor de Cilindro IFM MK5100 - Magnético PNP 10kHz

Pré-visualizar: MK5100 IFM - Sensor de Cilindro ifm Detecção magnética PNP, 2m, 10kHz

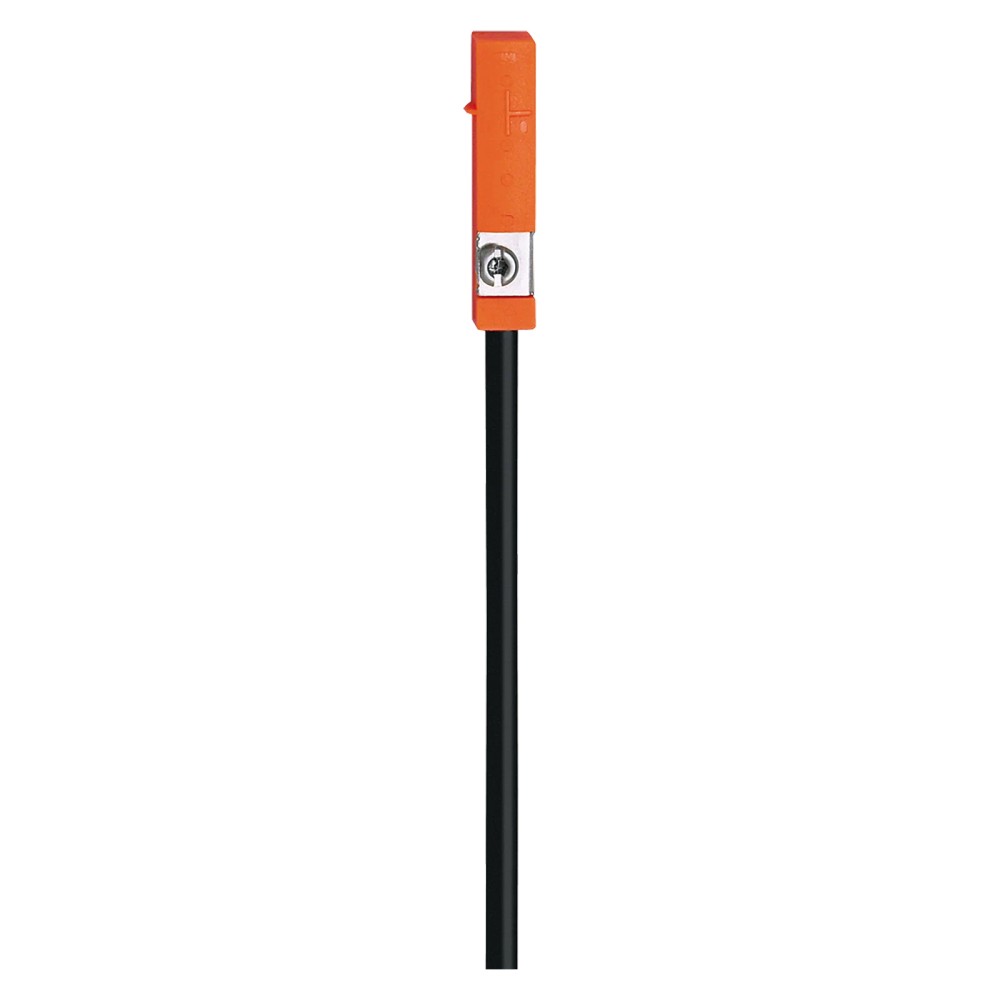

MK5100 IFM - Sensor de Cilindro ifm Detecção magnética PNP, 2m, 10kHz

Imagem meramente ilustrativa

R$ 481,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MK5100
EAN: 4021179151269
NCM do produto: 85365090

Destaques do Produto Montagem prevista...mais

Fechar menu

Saiba mais sobre: "MK5100 IFM - Sensor de Cilindro ifm Detecção magnética PNP, 2m, 10kHz"

Destaques do Produto

Montagem prevista

Cilindro com ranhura em T

Tecnologia

Célula GMR

Saída

PNP normalmente aberta

Alimentação

Conexão elétrica

Cabo PUR de 2 m, 3 fios

Proteção declarada

IP65/IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de cilindro ifm MK5100, célula GMR, PNP normalmente aberto, cabo PUR de 2 m

O ifm MK5100 é um sensor magnético para detecção da posição do pistão em cilindros com ranhura em T. Usa célula GMR e oferece saída PNP normalmente aberta para alimentação em corrente contínua. Possui cabo PUR de 2 m, frequência de comutação de 10.000 Hz e grau de proteção IP65/IP67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	MK5100
Tipo de detector	Sensor para cilindros de ranhura em T
Tecnologia de detecção	Célula GMR
Tipo de saída	PNP, normalmente aberto
Tipo de tensão	DC
Frequência de comutação	10.000 Hz
Sensibilidade magnética	2,8 mT
Comprimento e material do cabo	2 m, PUR
Grau de proteção	IP65 e IP67
Dimensões	25 × 5 × 6,5 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção magnética da posição do pistão em cilindros com ranhura em T, respeitando a compatibilidade mecânica do cilindro e os requisitos elétricos da entrada conectada.
Aplicações em corrente contínua que aceitem saída PNP normalmente aberta e conexão de sensor de 3 fios.

⚠ Considere outro se precisa de:

Não selecionar para uma entrada que exija saída NPN ou contato normalmente fechado; o produto é especificado como PNP normalmente aberto.
Não presumir compatibilidade mecânica com outros perfis de cilindro: a ficha identifica aplicação em ranhura em T, mas não relaciona modelos específicos de cilindros.

APLICAÇÕES E USO

Uso declarado: detectar a posição do pistão em cilindros com ranhura em T por meio de detecção magnética. A compatibilidade com o cilindro específico deve ser confirmada mecanicamente.
Possibilidade de uso: enviar um sinal de comutação a uma entrada DC compatível com saída PNP normalmente aberta; validar previamente os requisitos elétricos do controlador.
A ficha indica proteção IP65/IP67, mas não detalha condições de instalação, exposição ou limpeza; consulte o datasheet para confirmar a adequação ao ambiente real.

COMO ESCOLHER

Antes de comprar o Sensor de cilindro ifm MK5100, célula GMR, PNP normalmente aberto, cabo PUR de 2 m, verifique estes pontos:

Escolha o MK5100 quando

A aplicação exigir detecção magnética em cilindro de ranhura em T e o circuito aceitar sensor DC PNP normalmente aberto, de 3 fios.

Verifique outra versão quando

O circuito de controle exigir NPN, normalmente fechado ou outra configuração de saída. Confirme a especificação da entrada e a compatibilidade mecânica do cilindro antes da instalação.

Valide as condições de instalação

Consulte o datasheet do fabricante para dados elétricos e instruções de montagem não detalhados na ficha, incluindo alimentação e ligação dos condutores.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo / part number	MK5100	Código do produto informado na ficha.
Marca	ifm	Fabricante indicado no anúncio.
Tipo de produto	Detector para cilindros de ranhura em T	Aplicação mecânica declarada.
Tecnologia do sensor	Célula GMR	Princípio de detecção magnética informado.

Dados elétricos e saída
Tipo de tensão	DC	Tipo de tensão declarado; a ficha não informa a faixa de alimentação.
Número de fios	3 fios	Configuração de ligação indicada.
Tipo de saída	PNP	Saída de comutação; verificar compatibilidade com a entrada do controle.
Função de saída	Normalmente aberto	Estado funcional declarado para a saída.
Frequência de comutação	10.000 Hz	Valor especificado na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuitos	Sim	Proteção declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.

Detecção
Sensibilidade magnética	2,8 mT	Valor especificado para a sensibilidade magnética.

Condições ambientais
Grau de proteção	IP65, IP67	Graus de proteção declarados na ficha; consultar o fabricante para condições de ensaio e uso.

Dados mecânicos e conexão
Dimensões	25 × 5 × 6,5 mm	Dimensões declaradas para o sensor.
Cabo	PUR, 2 m	Cabo integrado conforme a ficha.
Peso	28,2 g	Peso informado no dataset do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Sensor DC de 3 fios, saída PNP normalmente aberta, com cabo PUR de 2 m. A ficha não informa tensão de alimentação, corrente de saída nem identificação individual dos condutores; consulte o datasheet antes de ligar.

Processo Detecção magnética para montagem em cilindro com ranhura em T. Não há conexão de processo fluida especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle DC compatível com sensor de 3 fios PNP normalmente aberto	✓	A ficha especifica alimentação DC, 3 fios e saída PNP normalmente aberta; confirme os limites elétricos da entrada no datasheet.
Entrada que exige saída NPN	✗	A saída informada para o MK5100 é PNP.
Entrada que exige contato normalmente fechado	✗	A função de saída especificada é normalmente aberta.
Cilindro com ranhura em T, com compatibilidade mecânica confirmada	✓	O detector é destinado a cilindros de ranhura em T; a ficha não identifica modelos específicos de cilindro.
Cilindro sem ranhura em T ou com perfil de montagem não confirmado	✗	A aplicação mecânica indicada é ranhura em T; não há evidência de compatibilidade com outros perfis.
Comunicação por protocolo industrial	✗	A ficha descreve uma saída de comutação PNP e não informa protocolo de comunicação.

INSTALAÇÃO

Como instalar o Sensor de cilindro ifm MK5100, célula GMR, PNP normalmente aberto, cabo PUR de 2 m

Confirme que o cilindro possui ranhura em T e que o fabricante do cilindro admite este formato de sensor.
Verifique no datasheet a alimentação, os limites elétricos e a identificação dos condutores antes de energizar.
Desenergize o circuito e conecte o sensor somente a uma entrada compatível com saída PNP normalmente aberta de 3 fios.
Insira e posicione o sensor na ranhura conforme as instruções do fabricante do cilindro e do sensor.
Fixe o sensor usando o método especificado nos documentos do fabricante; os detalhes de fixação não constam na ficha resumida.
Energize o sistema e valide a comutação ao movimentar o pistão, observando o sinal na entrada de controle.

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado durante o movimento do pistão.	Incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada, ou ligação elétrica incorreta.	Confirme que a entrada aceita PNP normalmente aberto e revise a ligação de 3 fios conforme o datasheet.
O sensor não detecta a posição esperada no cilindro.	Posição ou montagem inadequada na ranhura, ou compatibilidade mecânica não confirmada para o cilindro.	Confira o encaixe na ranhura em T e a posição de detecção segundo as instruções do fabricante do cilindro e do sensor.
O sinal permanece inativo após a instalação.	Alimentação ausente ou fora dos requisitos elétricos do sensor.	Meça a alimentação no ponto de conexão e compare com os requisitos indicados no datasheet; a ficha resumida não informa a faixa de tensão.
O sensor ou o circuito conectado apresenta interrupções ou falha após uma condição elétrica anormal.	Possível curto-circuito, sobrecarga ou dano na fiação, apesar das proteções declaradas para o sensor.	Desenergize o circuito, inspecione o cabo e a carga conectada e verifique a condição elétrica antes de voltar a operar.

DOCUMENTAÇÃO TÉCNICA

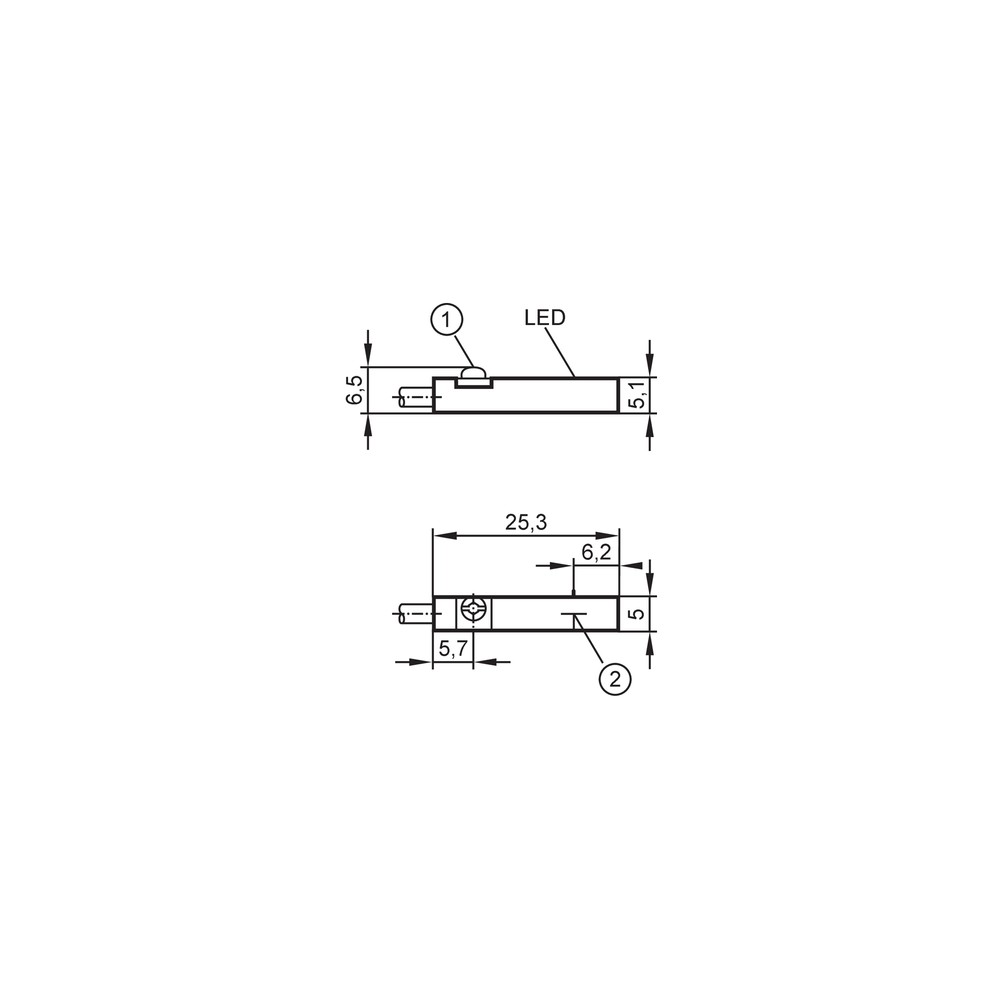

Folha de dados MK5100 em português (Datasheet) Desenho em escala do MK5100 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o MK5100 e para que tipo de cilindro ele serve?

É um sensor magnético de posição de pistão destinado a cilindros com ranhura em T. Usa célula GMR.

Que saída elétrica ele oferece e o que acompanha?

A saída é PNP normalmente aberta, em DC e com configuração de 3 fios. A ficha informa cabo PUR de 2 m; não relaciona acessórios incluídos.

Posso usar este sensor em uma entrada NPN?

Não, a saída especificada é PNP. Para uma entrada NPN, selecione uma versão com saída compatível.

Ele serve para cilindros sem ranhura em T?

A aplicação declarada é para cilindros de ranhura em T. A ficha não confirma compatibilidade com outros perfis de montagem.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Verifique primeiro a compatibilidade da entrada com PNP normalmente aberto, a alimentação e a ligação dos 3 fios, usando os dados do datasheet.

O sinal aparece de forma intermitente durante o movimento do cilindro; qual é a causa provável?

Uma posição de montagem inadequada ou ligação instável pode causar esse sintoma. Confira a fixação na ranhura e inspecione cabo e conexões antes de trocar o sensor.

É melhor comprar o MK5100 ou procurar um kit?

A ficha identifica o MK5100 como sensor com cabo integrado de 2 m e não informa a existência de kit. Se forem necessários acessórios ou itens adicionais, confirme-os separadamente com o fornecedor.

Quando devo escolher outra versão em vez do MK5100?

Escolha outra configuração se o circuito exigir NPN ou normalmente fechado. O MK5100 é PNP normalmente aberto.

Como faço a instalação e a validação do sensor?

Confirme a ranhura em T, conecte-o a uma entrada DC compatível com PNP normalmente aberto e valide a comutação durante o movimento do pistão. Consulte o datasheet para os detalhes de alimentação, identificação dos condutores e montagem.

Que cuidados devo ter com o cabo durante a instalação?

Evite conectar o sensor sem conferir os requisitos elétricos e a identificação dos fios no datasheet. A ficha não informa raio mínimo de curvatura nem procedimento de manutenção do cabo.

GLOSSÁRIO TÉCNICO

Célula GMR

Tecnologia de sensor magnético usada para detectar o campo do ímã associado ao pistão do cilindro. (Ref.: tecnologia do sensor — célula GMR)

PNP

Tipo de saída eletrônica que deve ser conectado a uma entrada compatível com PNP. (Ref.: tipo de saída — PNP)

Normalmente aberto

Função de saída especificada como normalmente aberta; a lógica exata de operação deve ser consultada no datasheet. (Ref.: função de saída — normalmente aberto)

Sensibilidade magnética

Parâmetro associado à resposta do sensor ao campo magnético. (Ref.: sensibilidade magnética — 2,8 mT)

Grau de proteção IP

Classificação de proteção declarada para o invólucro conforme os códigos informados pelo fabricante. (Ref.: grau de proteção — IP65, IP67)
