Detector de Cilindro GMR IFM MK5117

Pré-visualizar: MK5117 IFM - Detector de Cilindro GMR para ranhura em T PNP, 6m, 10kHz

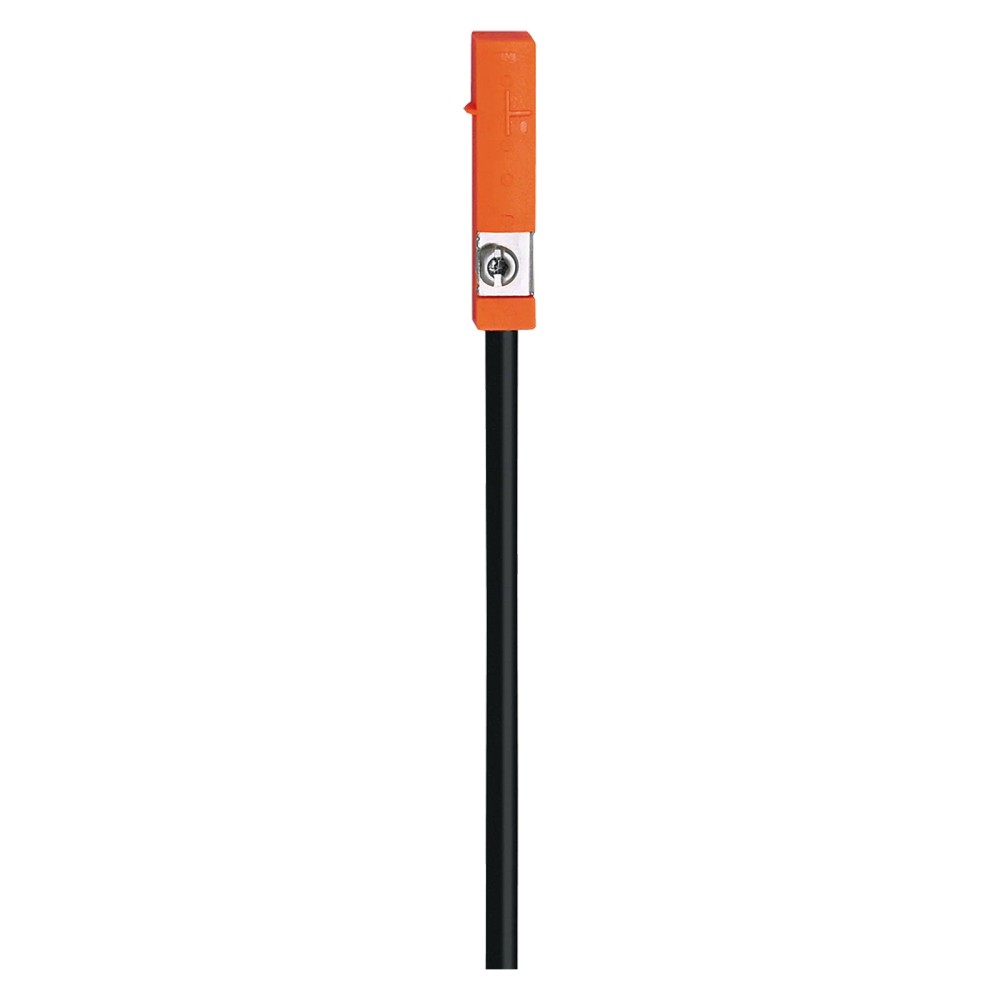

MK5117 IFM - Detector de Cilindro GMR para ranhura em T PNP, 6m, 10kHz

Imagem meramente ilustrativa

R$ 547,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MK5117
EAN: 4021179151436
NCM do produto: 85365090

Destaques do Produto Montagem Ranhura em T...mais

Fechar menu

Saiba mais sobre: "MK5117 IFM - Detector de Cilindro GMR para ranhura em T PNP, 6m, 10kHz"

Destaques do Produto

Montagem

Ranhura em T

Tecnologia de detecção

Célula GMR

Tipo de saída

PNP normalmente aberta

Comprimento e tipo de cabo

6 m, PUR, 3 fios

Frequência de comutação

10.000 Hz

Proteção do invólucro

IP65 e IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o MK5117 IFM — Detector de cilindro GMR para ranhura em T, PNP, cabo PUR de 6 m

O IFM MK5117 é um detector para cilindros com ranhura em T que utiliza tecnologia de célula GMR. Detecta a posição magnética do pistão do cilindro e fornece uma saída PNP normalmente aberta. Tem sensibilidade magnética de 2,8 mT, frequência de comutação de 10.000 Hz e cabo PUR de 6 m.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de detector	Detector para cilindros de ranhura em T
Tecnologia	Célula GMR
Saída	PNP, normalmente aberta
Sensibilidade magnética	2,8 mT
Frequência de comutação	10.000 Hz
Conexão elétrica	Cabo PUR de 6 m, 3 fios
Grau de proteção	IP65 e IP67
Dimensões	25 × 5 × 6,5 mm
Proteções elétricas	Inversão de polaridade, curto-circuito e sobrecarga
Identificação	MK5117 \| GTIN 4021179151436

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Cilindros pneumáticos com ranhura em T e pistão com elemento magnético detectável pelo sensor.
Sistemas que aceitem saída de sensor PNP normalmente aberta e conexão por cabo de 3 fios.
Instalações em que o cabo PUR de 6 m seja adequado ao percurso até o ponto de conexão.

⚠ Considere outro se precisa de:

Aplicações cujo cilindro não tenha ranhura em T compatível com a instalação do detector.
Entradas de controle que exijam uma saída diferente de PNP normalmente aberta; confirme o tipo de entrada antes de conectar.
Aplicações que exijam comprimento de cabo ou tipo de conexão diferente do cabo PUR de 6 m informado.

APLICAÇÕES E USO

Detecção da posição do pistão em cilindros com ranhura em T e elemento magnético, conforme o tipo de produto declarado pelo fabricante.
Monitoramento de posição em uma máquina com entrada compatível com sinal PNP normalmente aberto; essa aplicação é uma possibilidade baseada no tipo de saída informado, não uma aplicação específica validada na ficha.
Uso em instalação que aceite cabo PUR de 6 m e os graus de proteção IP65 e IP67 informados. Verifique no datasheet as condições ambientais e de instalação aplicáveis.

COMO ESCOLHER

Antes de comprar o MK5117 IFM — Detector de cilindro GMR para ranhura em T, PNP, cabo PUR de 6 m, verifique estes pontos:

Escolha o MK5117 quando

O cilindro tiver ranhura em T, a detecção for magnética por célula GMR e o circuito de controle aceitar saída PNP normalmente aberta de 3 fios.

Avalie outra configuração quando

A ranhura do cilindro, o tipo de saída exigido pelo controle ou o comprimento de cabo necessário não corresponderem às características informadas para o MK5117. Consulte a documentação do fabricante para confirmar as condições elétricas de operação e a montagem no cilindro específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Marca informada para o produto.
Modelo / SKU / part number	MK5117	Identificação do modelo no anúncio.
GTIN	4021179151436	Código de identificação comercial informado.
Tipo de produto	Detector para cilindros de ranhura em T	Aplicação mecânica declarada.
Tecnologia do sensor	Célula GMR	Princípio de detecção informado.

Detecção
Sensibilidade magnética	2,8 mT	Valor informado para a sensibilidade magnética.

Dados elétricos e saída
Tipo de tensão	DC	Tipo de tensão informado; a tensão nominal não consta nos dados fornecidos.
Tipo de saída	PNP	Tipo de saída de comutação.
Função de saída	Normalmente aberto	Estado funcional da saída informado.
Número de fios	3	Configuração de condutores informada.
Frequência de comutação	10.000 Hz	Frequência de comutação declarada; não especifica outras condições de ensaio.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.

Conexão elétrica
Tipo e comprimento da conexão	Cabo PUR de 6 m	Conexão fornecida conforme os dados do anúncio.

Condições ambientais e proteção
Grau de proteção	IP65, IP67	Graus de proteção informados; as condições específicas de aplicação devem ser verificadas na documentação do fabricante.

Dados mecânicos
Dimensões	25 × 5 × 6,5 mm	Dimensões informadas para o detector.
Peso	73,5 g	Valor encontrado nos dados do catálogo; não é informado como dimensão de montagem.

COMPATIBILIDADE

Comunicação

• O produto fornece uma saída de comutação PNP normalmente aberta; não há protocolo de comunicação informado na ficha.

Conexões

Elétrica Conexão elétrica por cabo PUR de 6 m, 3 fios, saída PNP normalmente aberta e alimentação DC. A ficha fornecida não informa tensão nominal, corrente de carga nem identificação de cores dos fios; consulte o datasheet antes da ligação.

Processo Montagem em ranhura em T de cilindros. A ficha não informa um padrão de conexão de processo adicional.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Cilindro com ranhura em T e pistão com elemento magnético, com entrada de controle compatível com saída PNP normalmente aberta.	✓	Corresponde ao tipo de detector, à tecnologia GMR e à função de saída especificados.
Sistema de controle que requer uma saída diferente de PNP normalmente aberta.	✗	A saída informada para o MK5117 é PNP normalmente aberta.
Cilindro sem ranhura em T compatível com a montagem do detector.	✗	O produto é especificado para cilindros de ranhura em T; compatibilidade com outros formatos não está indicada.
Aplicação que exige protocolo de comunicação digital específico.	✗	A ficha informa saída de comutação PNP e não especifica protocolo de comunicação.

INSTALAÇÃO

Como instalar o MK5117 IFM — Detector de cilindro GMR para ranhura em T, PNP, cabo PUR de 6 m

Confirme que o cilindro possui ranhura em T compatível com o detector e que o pistão contém um elemento magnético detectável.
Verifique se a entrada do sistema de controle aceita saída PNP normalmente aberta e alimentação DC.
Consulte o datasheet para confirmar tensão, corrente admissível e identificação dos condutores antes de realizar a ligação; esses dados não constam no contexto fornecido.
Posicione e fixe o detector na ranhura em T conforme as instruções do fabricante para o cilindro utilizado.
Conduza o cabo PUR de 6 m até o ponto de conexão, evitando submeter o cabo a esforços ou condições não autorizados pelo fabricante.
Após a ligação, movimente o pistão e confirme a comutação da entrada de controle; se não houver sinal, verifique a posição do detector, a presença do elemento magnético e a ligação elétrica.

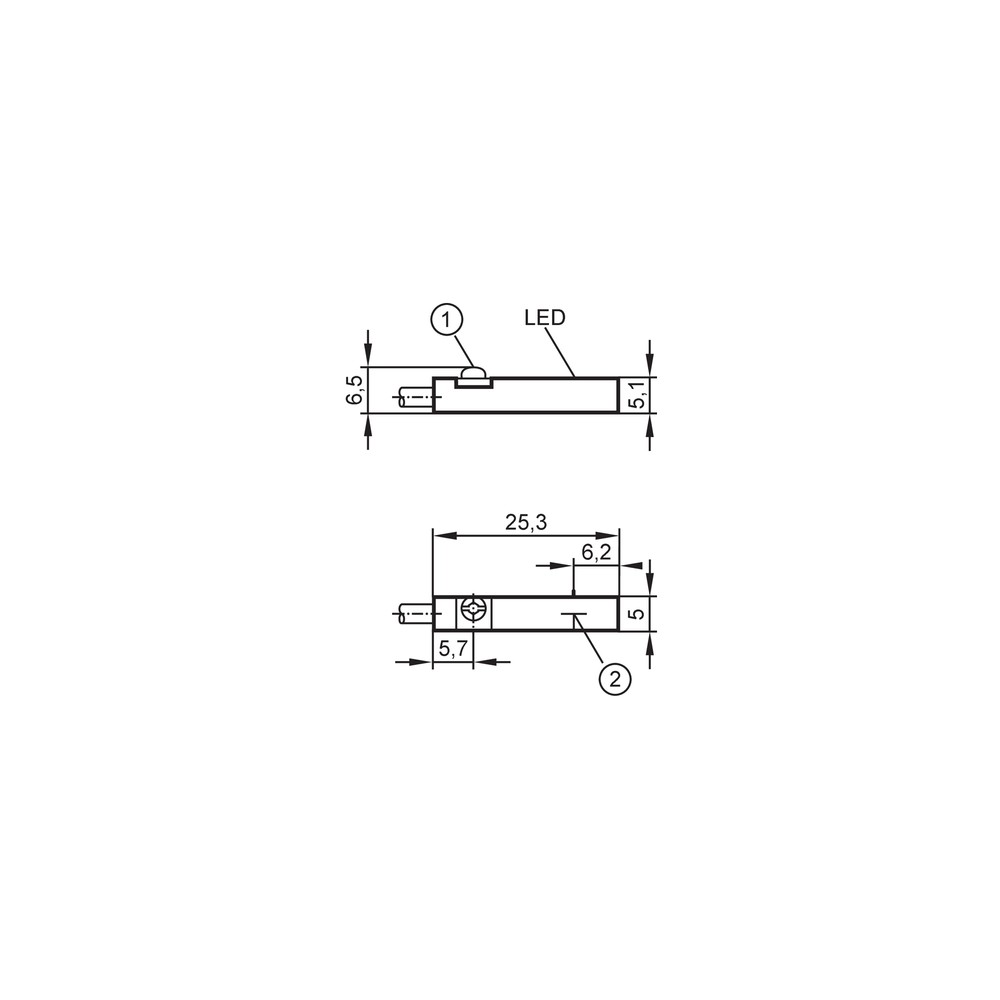

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controle não muda de estado durante o movimento do pistão.	O detector pode estar fora da posição de detecção, o pistão pode não apresentar elemento magnético detectável ou a ligação pode não corresponder à entrada PNP.	Confirme a montagem na ranhura em T, verifique a presença do elemento magnético e confira a ligação e a compatibilidade da entrada com o datasheet.
O sinal é interpretado com lógica oposta à esperada pelo controle.	A aplicação ou a configuração da entrada pode não corresponder à saída normalmente aberta do detector.	Confira a configuração da entrada do controle e valide a função normalmente aberta especificada para o MK5117.
A entrada apresenta falhas ou ausência de sinal após a conexão.	Ligação incorreta, tensão DC fora das condições especificadas pelo fabricante ou incompatibilidade elétrica com a entrada.	Compare a ligação, a tensão e os requisitos da entrada com o datasheet; os valores elétricos detalhados não estão presentes nos dados fornecidos.
O sensor não comuta de forma consistente ao longo do curso do cilindro.	Posicionamento inadequado do detector na ranhura ou condição do conjunto magnético do cilindro que não permite detecção na posição pretendida.	Reposicione o detector conforme as instruções do fabricante e verifique a detecção ao longo do curso, confirmando a adequação do cilindro e do elemento magnético.

DOCUMENTAÇÃO TÉCNICA

Folha de dados MK5117 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM MK5117 e para que serve?

É um detector de cilindro para ranhura em T que utiliza célula GMR. Serve para detectar a posição do pistão magnético e disponibilizar um sinal de saída PNP normalmente aberta.

O que acompanha o produto?

Os dados do anúncio especificam o detector com cabo PUR de 6 m. Não há acessórios adicionais listados como inclusos.

Posso usar este detector em um cilindro sem ranhura em T?

A ficha especifica o MK5117 para cilindros de ranhura em T. Não há informação que confirme montagem em outros formatos de ranhura.

Ele serve para uma entrada de controle que exige saída NPN?

A ficha informa saída PNP normalmente aberta, não NPN. Verifique a compatibilidade elétrica com a entrada do controle antes da compra.

O cilindro se move, mas o controle não recebe o sinal. O que devo verificar?

Confira se o detector está posicionado corretamente na ranhura em T, se o pistão possui elemento magnético detectável e se a entrada aceita PNP normalmente aberta.

O sinal fica invertido em relação à lógica esperada. O sensor está com defeito?

Não necessariamente: o MK5117 é normalmente aberto, e a lógica observada depende também da configuração da entrada. Compare a lógica exigida pelo controle com a função de saída informada antes de substituir o sensor.

Devo escolher este modelo ou procurar outra versão?

Escolha o MK5117 se a montagem em ranhura em T, a saída PNP normalmente aberta e o cabo de 6 m forem compatíveis com a aplicação. Se o controle exigir outro tipo de saída ou o comprimento de cabo não atender à instalação, procure uma configuração que corresponda a esses requisitos.

O produto é vendido como kit com acessórios?

Não há acessórios ou kit informados nos dados do anúncio; o item especificado é o detector com cabo PUR de 6 m.

Como instalar e testar o detector no cilindro?

Monte-o na ranhura em T conforme as instruções do fabricante e confirme que a entrada aceita PNP normalmente aberta. Depois da ligação, movimente o pistão e verifique a comutação; consulte o datasheet para os detalhes de ligação e instalação.

Há um esquema de ligação ou desenho dimensional disponível?

Sim. O datasheet do MK5117 e o desenho em escala estão relacionados na seção de documentos. Consulte o datasheet para detalhes elétricos que não constam na ficha resumida.

GLOSSÁRIO TÉCNICO

Célula GMR

Tecnologia de sensor magnético indicada para o MK5117. (Ref.: tecnologia do sensor — célula GMR)

Ranhura em T

Formato de ranhura do cilindro para o qual o detector é especificado. (Ref.: tipo de detector — cilindros de ranhura em T)

PNP

Tipo de saída de comutação declarado para o detector; deve corresponder à entrada do sistema de controle. (Ref.: tipo de saída — PNP)

Normalmente aberto

Função de saída informada para o sensor. (Ref.: função de saída — normalmente aberto)

Grau de proteção IP

Classificação de proteção informada para o produto; as condições de uso correspondentes devem ser conferidas na documentação técnica. (Ref.: grau de proteção — IP65 e IP67)
