Sensor para Cilindro IFM MK5904 com IO-Link

Pré-visualizar: MK5904 IFM - Sensor para Cilindro IFM Detecção de Posição IO-Link, PNP/NPN, 2m

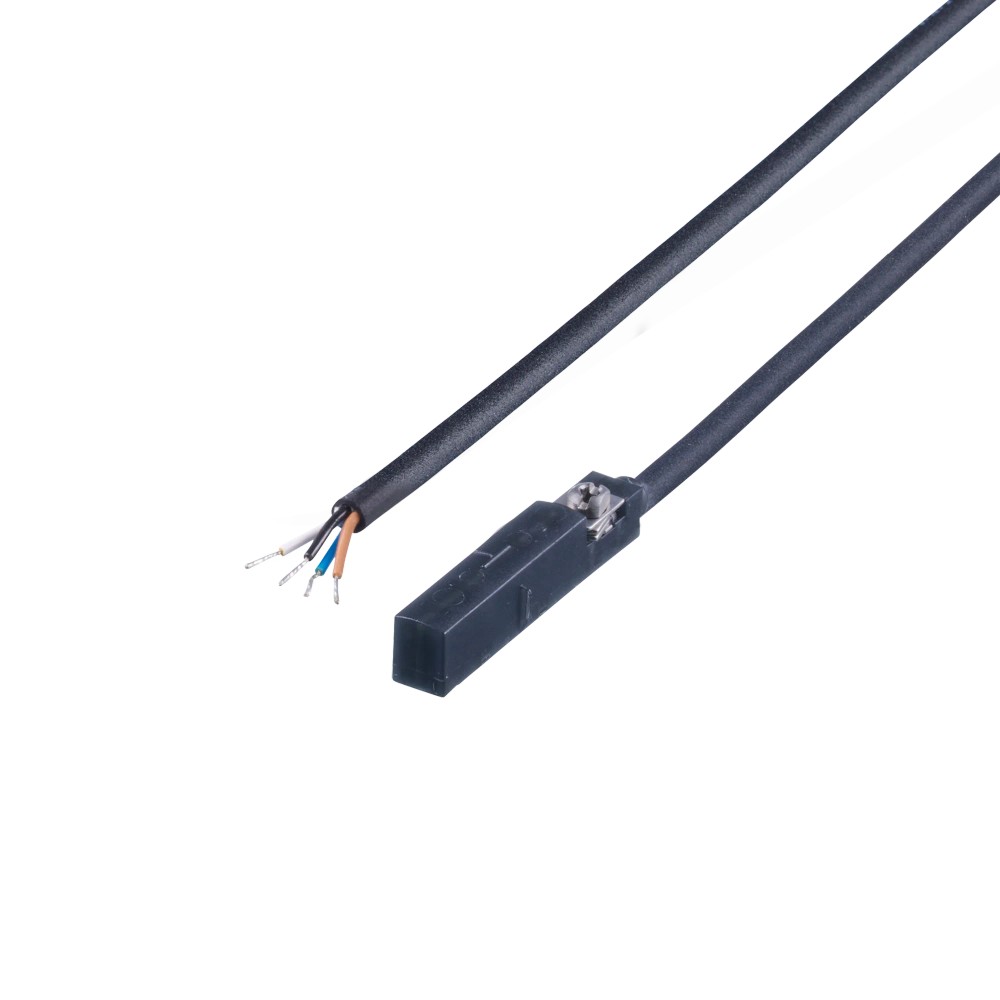

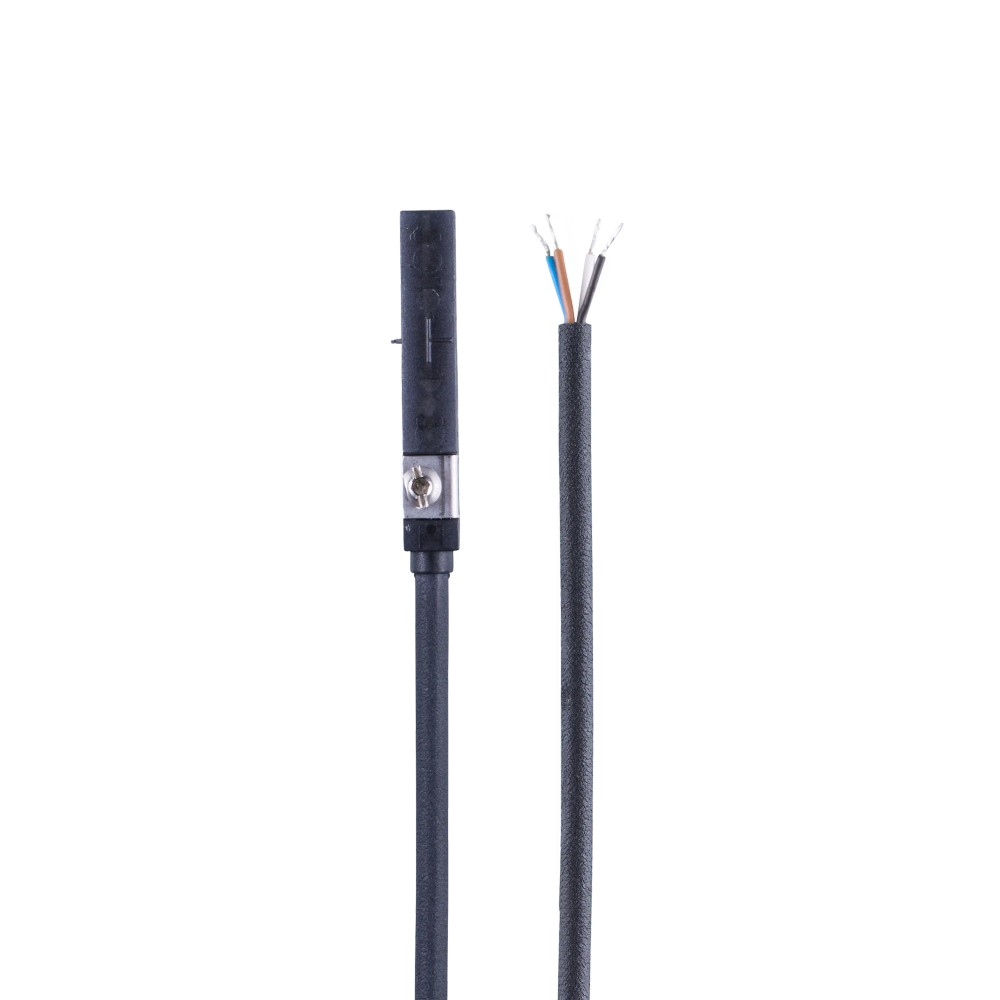

MK5904 IFM - Sensor para Cilindro IFM Detecção de Posição IO-Link, PNP/NPN, 2m

Imagem meramente ilustrativa

R$ 1.053,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MK5904
EAN: 4021179331784
NCM do produto: 85365090

Destaques do Produto Tecnologia IO-Link...mais

Fechar menu

Saiba mais sobre: "MK5904 IFM - Sensor para Cilindro IFM Detecção de Posição IO-Link, PNP/NPN, 2m"

Destaques do Produto

Tecnologia

IO-Link

Comprimento do cabo

2 metros

Saída

PNP/NPN (parametrizável)

Grau de Proteção

IP65/IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o MK5904 IFM - Sensor para Cilindro IFM Detecção de Posição IO-Link, PNP/NPN, 2m

O MK5904 é um sensor de posição indutivo desenvolvido para cilindros pneumáticos, integrando comunicação IO-Link para monitoramento avançado. O dispositivo opera em corrente contínua (DC) e oferece saídas parametrizáveis PNP/NPN. Com frequência de comutação de 200 Hz e construção robusta IP65/IP67, assegura confiabilidade operacional em ambientes industriais.

PRINCIPAIS ESPECIFICAÇÕES

SKU	MK5904
Marca	IFM
Tecnologia	IO-Link
Saída de Comutação	PNP/NPN
Conexão	Cabo PUR 2m
Frequência	200 Hz
Proteção	IP65/IP67
GTIN	4021179331784

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Cilindros pneumáticos com ranhuras padrão para sensores
Sistemas de automação utilizando protocolo IO-Link
Aplicações que exigem configuração flexível de saída PNP/NPN

⚠ Considere outro se precisa de:

Instalação em cilindros sem ranhura compatível
Exposição a solventes incompatíveis com cabo PUR
Ambientes com vibração mecânica extrema sem suporte adicional

APLICAÇÕES E USO

Detecção de posição final de curso em cilindros pneumáticos.
Sistemas de automação industrial com necessidade de feedback digital via IO-Link.
Ambientes industriais que requerem proteção contra umidade e poeira.
Integração em máquinas que utilizam controladores programáveis com entradas PNP ou NPN.

COMO ESCOLHER

Antes de comprar o MK5904 IFM - Sensor para Cilindro IFM Detecção de Posição IO-Link, PNP/NPN, 2m, verifique estes pontos:

Quando escolher o MK5904

Escolha este modelo se sua aplicação exige integração com mestre IO-Link para diagnósticos, se necessita de um sensor com saída configurável (PNP ou NPN) e se o ambiente de instalação requer proteção IP65/IP67.

Quando buscar outra alternativa

Considere buscar outros sensores se a sua aplicação não utiliza protocolo IO-Link e você deseja reduzir custos com componentes de automação simples, ou se a distância de conexão exigir um cabo com comprimento diferente de 2 metros.

ESPECIFICAÇÕES TÉCNICAS

Funcionalidades Principais
Tipo de sensor	Sensor para cilindro	Indica a finalidade primária de montagem em ranhuras de cilindros pneumáticos.
Tecnologia de comunicação	IO-Link	Protocolo para diagnóstico avançado e configuração remota.

Dados Elétricos
Tipo de tensão	DC	Especificação da tensão de alimentação necessária.
Saída de comutação	PNP/NPN	Configurável para compatibilidade com diferentes arquiteturas de CLP.
Proteção contra inversão de polaridade	Sim	Segurança contra erros na conexão elétrica.
Proteção contra sobrecarga	Sim	Mecanismo de defesa do circuito interno.

Condições Ambientais e Performance
Grau de proteção	IP 65 / IP 67	Classificação de resistência à entrada de poeira e água.
Frequência de comutação	200 Hz	Capacidade de resposta rápida em alta velocidade de ciclo.

Dados Mecânicos
Conexão	2 m PUR-cabo	Comprimento e material da interface de conexão fixa.

COMPATIBILIDADE

Comunicação

• IO-Link

Conexões

Elétrica 2 m PUR-cabo

Processo Montagem em ranhura de cilindro

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Cilindros com ranhura padrão	✓	O design é otimizado para encaixe em cilindros pneumáticos padrão.
Sistemas DC 24V	✓	Tensão de operação compatível com padrões industriais DC.
Ambientes com alta interferência de rádio	✗	Depende da blindagem adicional do cabeamento e do ambiente, não é especificado como 'alta proteção EMI'.

INSTALAÇÃO

Como instalar o MK5904 IFM - Sensor para Cilindro IFM Detecção de Posição IO-Link, PNP/NPN, 2m

Limpe a ranhura do cilindro para remover resíduos.
Insira o sensor na ranhura adequada.
Posicione o sensor no ponto de detecção desejado.
Aperte o parafuso de fixação para travar o sensor.
Roteie o cabo de 2 metros longe de fontes de ruído elétrico.
Conecte os fios do cabo seguindo o diagrama de pinagem.

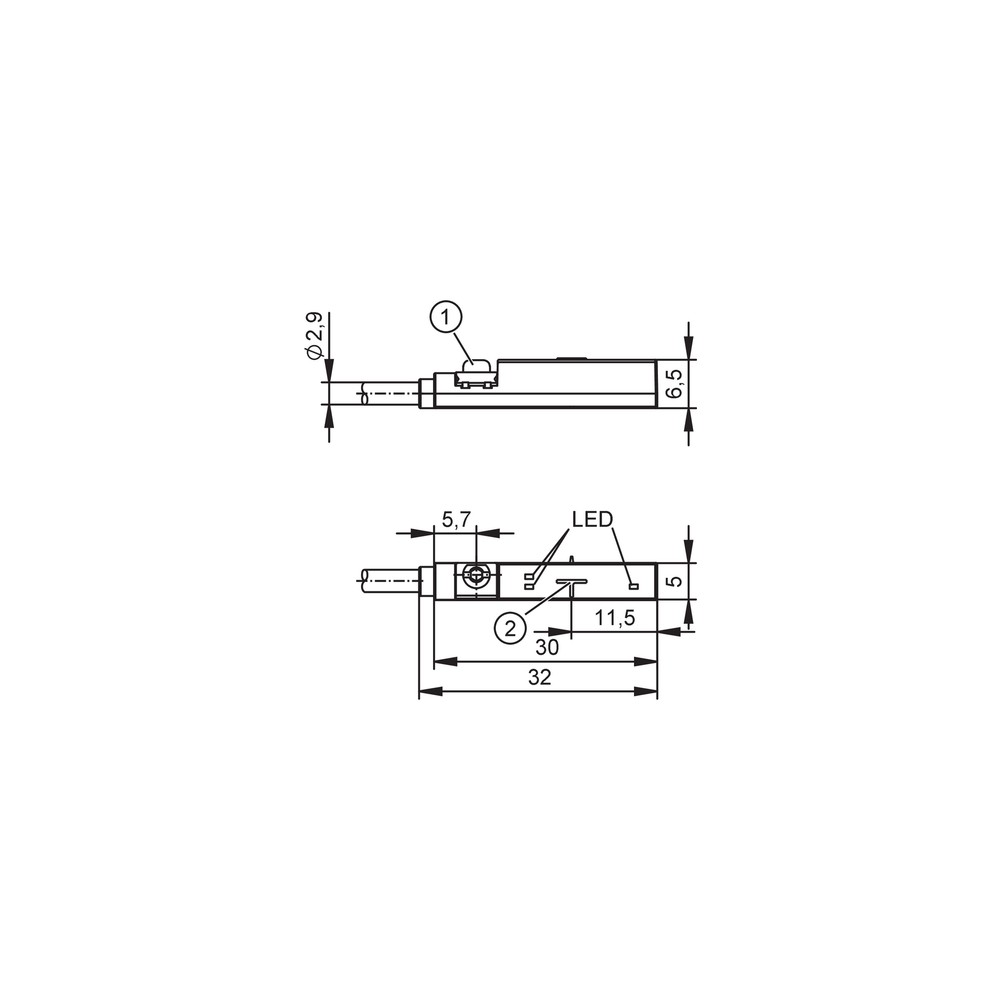

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal ou sinal intermitente.	Danos físicos ao cabo ou torção excessiva.	Realizar teste de continuidade nos condutores do cabo.
O sensor não responde ou envia dados inválidos.	Parametrização incorreta via IO-Link.	Verificar o estado da conexão e os parâmetros configurados no mestre IO-Link.
LEDs indicadores não acendem.	Falha na alimentação de energia.	Medir a tensão nos terminais de conexão do sensor.
Comutação errática ou falsos positivos.	Interferência eletromagnética por passagem de cabo inadequada.	Verificar a segregação do cabo do sensor em relação a cabos de potência.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos (Datasheet) Desenho Técnico (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor MK5904 e qual sua principal função?

O MK5904 é um sensor de posição para cilindros pneumáticos com tecnologia IO-Link e saída de comutação configurável PNP ou NPN.

O que acompanha este modelo além do sensor?

O sensor acompanha um cabo fixo de 2 metros revestido em material PUR.

Este sensor pode ser utilizado para medir a temperatura dentro do cilindro?

Não, este sensor é projetado especificamente para detecção de posição em cilindros pneumáticos. Ele não é compatível com detecção de temperatura ou pressão de fluidos.

Em quais situações este produto não deve ser utilizado?

O dispositivo não deve ser aplicado em ambientes com contato contínuo com produtos químicos agressivos que degradam o revestimento PUR do cabo, nem em locais onde a temperatura exceda o limite especificado no datasheet.

O sensor parou de detectar o pistão, o que pode ser?

Se não houver sinal de saída, verifique primeiramente a continuidade do cabo de 2 metros e se a alimentação DC está dentro dos níveis nominais.

O que fazer quando a comunicação IO-Link falha?

Uma falha de comunicação IO-Link frequentemente indica erros na parametrização ou um mestre IO-Link desconfigurado; verifique o estado do master e a integridade da fiação.

Qual a diferença deste modelo para um sensor sem IO-Link?

O modelo MK5904 com IO-Link oferece uma integração digital e diagnósticos avançados, enquanto sensores convencionais (sem IO-Link) oferecem apenas sinais binários simples.

Vale a pena investir na versão IO-Link para minha aplicação?

A escolha depende da necessidade de dados de diagnóstico e flexibilidade na configuração da saída. Se sua aplicação exige apenas detecção simples sem monitoramento de estado, modelos convencionais podem ser suficientes.

Quais cuidados tomar ao instalar o sensor no cilindro?

A instalação requer a inserção cuidadosa na ranhura do cilindro, seguida do aperto do parafuso de fixação para garantir que o sensor não se desloque com a vibração.

Onde este sensor é fabricado e qual seu grau de proteção?

Este produto é fabricado pela IFM e segue os padrões industriais de proteção IP65/IP67, garantindo operação em condições de poeira e umidade moderada.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial ponto a ponto que permite a troca bidirecional de dados e parâmetros entre sensores e controladores. (Ref.: Tecnologia de comunicação)

PNP/NPN

Tipos de configuração de saída de transistor; este sensor permite selecionar a lógica de comutação conforme necessário. (Ref.: Saída de comutação)

PUR (Poliuretano)

Material do revestimento do cabo com alta resistência mecânica e flexibilidade. (Ref.: Material do cabo)

IP65/IP67

Graus de proteção contra penetração de sólidos e líquidos; IP65 para jatos de água e IP67 para imersão temporária. (Ref.: Grau de proteção)

Frequência de comutação

Número máximo de ciclos de comutação por segundo que o sensor suporta. (Ref.: 200 Hz)
