Cabo de Ligação IFM EVT062 M12 5m

Pré-visualizar: EVT062 IFM - Cabo de Ligação ifm Indústria Alimentícia 5m PVC M12 Reto IP69K

EVT062 IFM - Cabo de Ligação ifm Indústria Alimentícia 5m PVC M12 Reto IP69K

Imagem meramente ilustrativa

R$ 403,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT062
EAN: 4021179231589
NCM do produto: 85444200

Destaques do Produto Comprimento do cabo 5...mais

Fechar menu

Saiba mais sobre: "EVT062 IFM - Cabo de Ligação ifm Indústria Alimentícia 5m PVC M12 Reto IP69K"

Destaques do Produto

Comprimento do cabo

5 m

Conectores

M12 retos nas duas extremidades; codificação A; 5 contatos

Tensão

Inferior a 60 V AC/DC

Corrente

Até 4 A de capacidade total; 3 A de capacidade total UL

Ambiente

Proteção IP65/IP67/IP68/IP69K; faixa ambiente de -25...100 °C

Revestimento

PVC, sem silicone

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação ifm EVT062, M12 reto, 5 m, PVC, IP65/IP67/IP68/IP69K

O ifm EVT062 é um cabo de ligação de 5 m para conexões M12 retas, destinado a áreas úmidas e higiênicas na indústria de alimentos. Possui contatos banhados a ouro, revestimento em PVC e proteção especificada como IP65, IP67, IP68 e IP69K. É livre de silicone e indicado para tensão de operação inferior a 60 V AC/DC, respeitados os limites da ficha técnica.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVT062
Conexões	M12 retas, codificação A, 5 contatos
Comprimento	5 m
Material do cabo	PVC, laranja, Ø 5,1 mm
Condutores	5 x 0,34 mm²
Tensão de operação	< 60 V AC/DC
Proteção	IP65, IP67, IP68 e IP69K
Corrente total	4 A; capacidade de corrente total UL: 3 A
Faixa de temperatura ambiente	-25...100 °C; móvel: 5...100 °C
Peso	253 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de equipamentos com interface M12 de codificação A, 5 contatos, quando as conexões retas e os limites elétricos do cabo forem compatíveis.
Aplicações em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação indicada para o produto.
Instalações que requeiram cabo de 5 m, sem silicone, com proteção especificada IP65/IP67/IP68/IP69K.

⚠ Considere outro se precisa de:

Não utilizar em circuitos acima de 60 V AC/DC ou acima das capacidades de corrente especificadas.
Não selecionar para interfaces que exijam outra codificação, número de contatos ou geometria de conexão sem confirmar a compatibilidade com o equipamento.
Não aplicar em condição móvel abaixo de 5 °C ou fora dos limites ambientais especificados; confirmar condições particulares no datasheet.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: ligação em áreas úmidas e higiênicas na indústria de alimentos, observando a proteção IP informada e a instalação correta dos conectores.
Em trechos móveis, considerar a faixa de temperatura móvel de 5...100 °C, o raio mínimo de flexão de 10 vezes o diâmetro do cabo e as condições de movimento especificadas: deslocamento horizontal de 5 m, velocidade máxima de 3,3 m/s e aceleração máxima de 5 m/s².
Possibilidade de uso em outras instalações com interfaces M12 compatíveis: validar pinagem, tensão, corrente, temperatura, ambiente e condições de movimento com o datasheet e os dispositivos conectados; essa possibilidade não constitui uma aplicação adicional declarada pelo fabricante.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação ifm EVT062, M12 reto, 5 m, PVC, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVT062 quando

A aplicação exigir cabo de ligação de 5 m, conectores M12 retos de codificação A com 5 contatos e operação dentro dos limites de tensão, corrente, temperatura e proteção informados.

Busque outra configuração quando

O equipamento exigir comprimento diferente, conectores não retos, codificação ou número de contatos distintos, ou condições elétricas e ambientais fora dos limites publicados. A ficha não identifica modelos alternativos; confirme a referência necessária com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação do produto.
Modelo	EVT062	Referência do fabricante.
Marca	ifm	Fabricante indicado na ficha.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação informada para o produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite de tensão especificado.
Capacidade de carga total	4 A	Capacidade de corrente total informada.
Capacidade de corrente total (UL)	3 A	Valor especificado para a classificação UL.
Classe de proteção	II	Classe de proteção declarada na ficha.

Conexões e construção elétrica

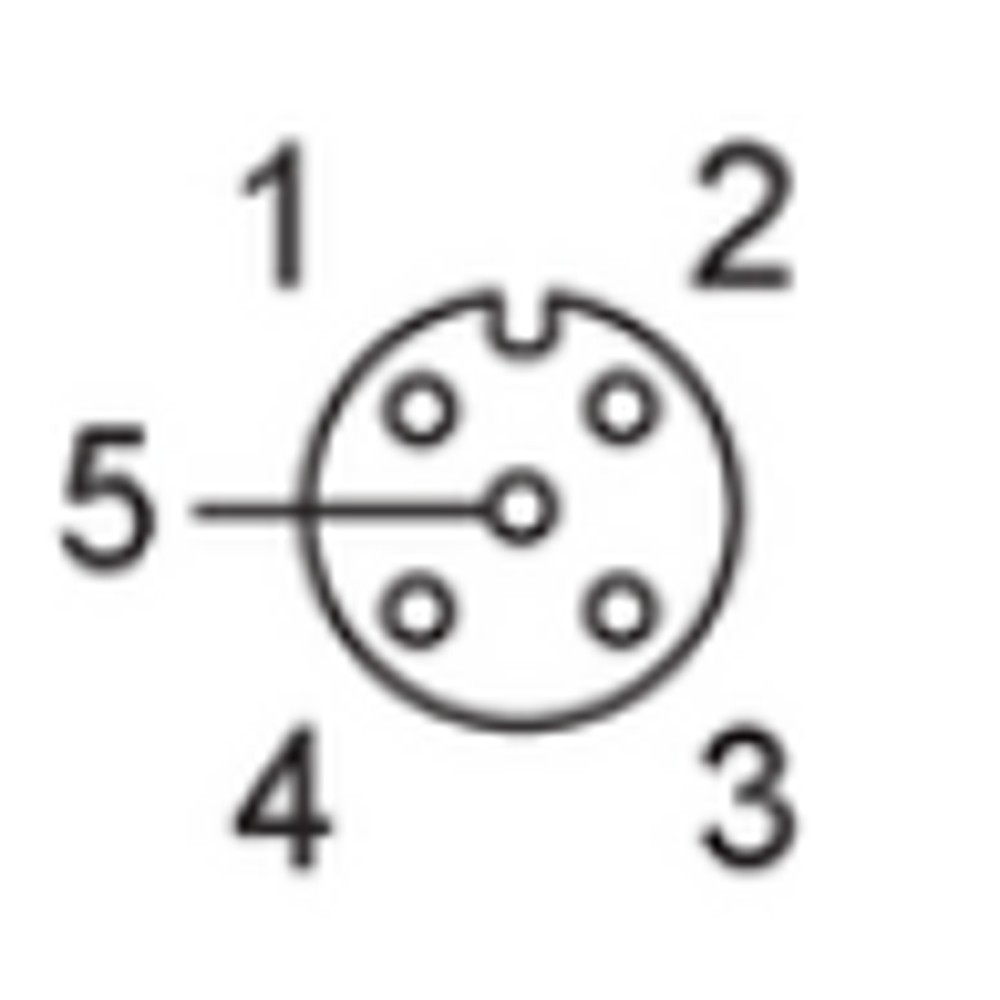

Conexão elétrica — soquete	1 x M12, reto; codificação A; 5 contatos dourados; corpo em PVC laranja; bloqueio em aço inoxidável 1.4404/316L; vedação EPDM; torque de aperto máximo: 0,6...1,5 Nm	Características e limite de aperto especificados para o soquete.

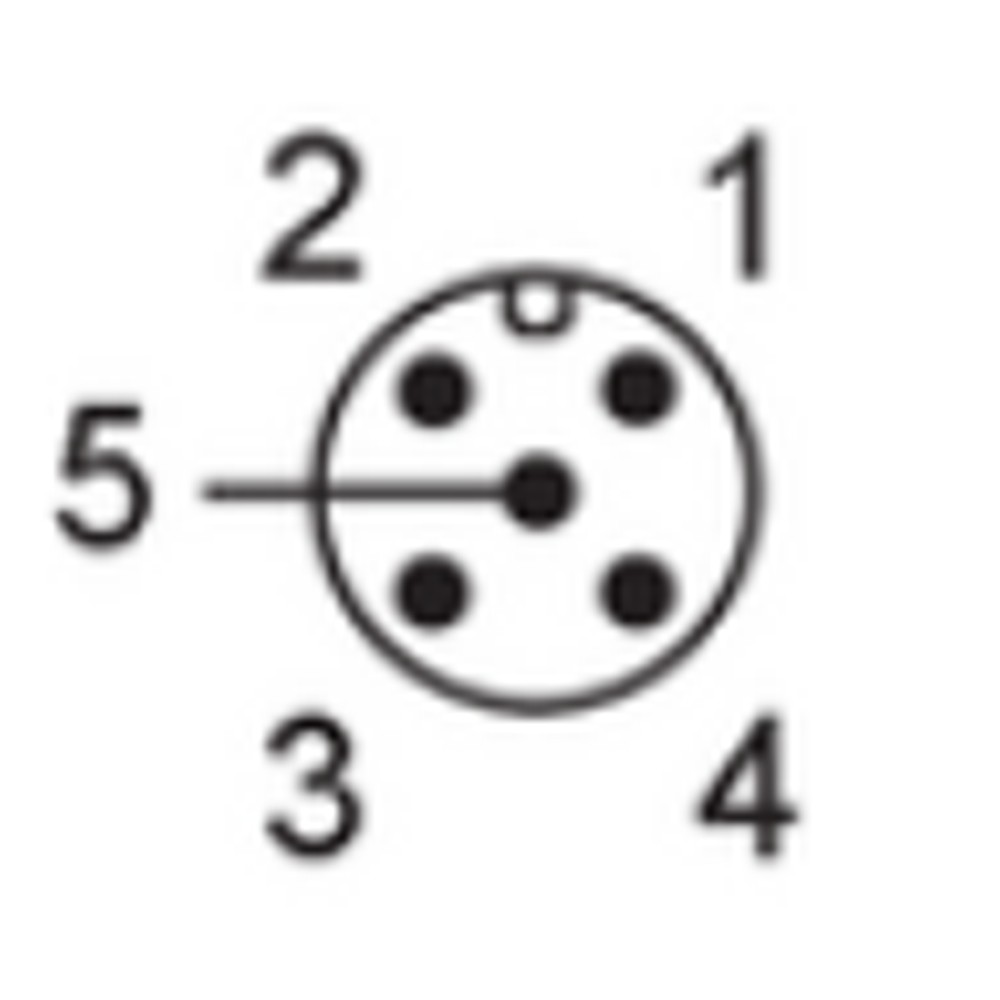

Conexão elétrica — conector	1 x M12, reto; codificação A; 5 contatos dourados; corpo em PVC laranja; bloqueio em aço inoxidável 1.4404/316L; torque de aperto máximo: 0,6...1,5 Nm	Características e limite de aperto especificados para o conector.
Cabo	5 m, PVC, laranja, Ø 5,1 mm; 5 x 0,34 mm² (42 x Ø 0,1 mm)	Comprimento, revestimento, diâmetro externo e construção dos condutores.
Contatos	Banhados a ouro	Acabamento declarado para os contatos.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados; a condição de uso depende da montagem correta e das especificações aplicáveis.
Temperatura ambiente	-25...100 °C	Faixa de temperatura ambiente indicada.
Temperatura ambiente em aplicação móvel	5...100 °C	Faixa indicada para aplicação móvel.
Aviso de temperatura cULus	...50 °C	Limite indicado na ficha para cULus.
Temperatura de armazenamento	-25...55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa especificada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação indicada para condições de armazenamento.
Livre de silicone	Sim	Característica declarada pelo fabricante.

Dados mecânicos e de movimento
Material do revestimento/corpo do cabo	PVC	Material indicado para o cabo e o corpo dos conectores.
Material da porca/bloqueio	1.4404 (aço inoxidável / 316L)	Material declarado para o bloqueio.
Material da vedação	EPDM	Material declarado para a vedação do soquete.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo especificado para aplicação flexível.
Ciclos de curvatura	> 1 milhão	Número de ciclos de curvatura informado.
Esforço de torção	± 180 °/m	Valor de torção indicado na ficha.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para dobras e deslocamentos.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condições específicas associadas ao valor máximo informado.
Peso	253 g	Peso informado no conjunto de dados do produto.
Torque de aperto máximo	0,6...1,5 Nm	Faixa indicada para o aperto das conexões M12.

COMPATIBILIDADE

Comunicação

• A ficha informa conectores M12 de codificação A com 5 contatos, mas não declara protocolo de comunicação específico. A compatibilidade de protocolo depende dos dispositivos conectados e da atribuição dos pinos.

Conexões

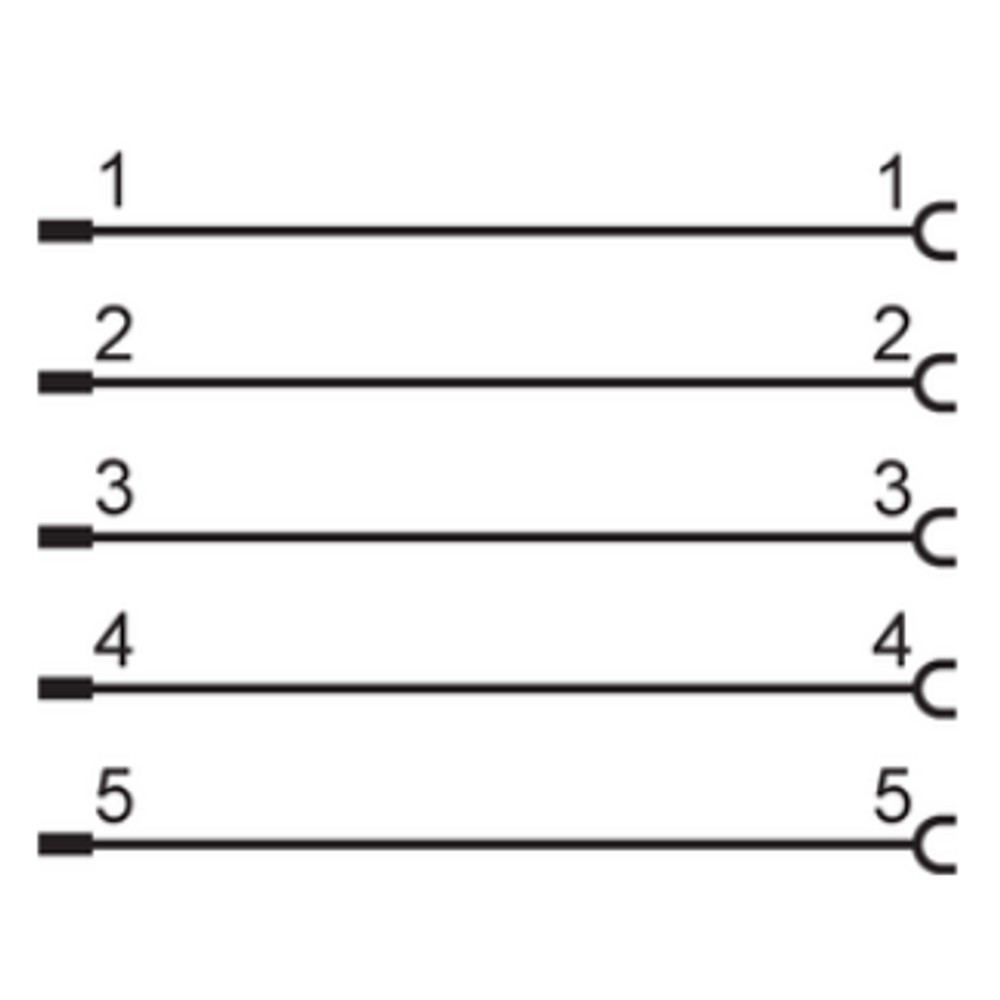

Elétrica Cabo com plugue e soquete M12 retos, codificação A, 5 contatos banhados a ouro; cabo de 5 m em PVC, laranja, Ø 5,1 mm, com 5 x 0,34 mm². Tensão de operação < 60 V AC/DC; capacidade de corrente total 4 A e capacidade de corrente total UL 3 A. Verifique a pinagem e os limites dos equipamentos conectados antes da instalação.

Processo Não possui conexão de processo declarada. As interfaces são conectores elétricos M12 retos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com interfaces M12 retas, codificação A e 5 contatos, com pinagem correspondente	✓	A configuração mecânica dos conectores é informada; a correspondência elétrica depende da pinagem dos dispositivos.
Circuito dentro do limite de tensão inferior a 60 V AC/DC e das capacidades de corrente indicadas	✓	Esses limites estão especificados para o cabo; confirme também os limites dos equipamentos conectados.
Circuito com tensão igual ou superior a 60 V AC/DC ou corrente acima da capacidade especificada	✗	Excede os limites elétricos publicados para o produto.
Equipamento que exija outra codificação M12, número de contatos diferente ou conector angular	✗	A configuração indicada para o EVT062 é M12 reto, codificação A, com 5 contatos.
Uso em área úmida ou higiênica da indústria de alimentos	✓	Essa aplicação é indicada na ficha; observe as condições de instalação e os graus de proteção especificados.

INSTALAÇÃO

Como instalar o Cabo de Ligação ifm EVT062, M12 reto, 5 m, PVC, IP65/IP67/IP68/IP69K

Confirme que os dispositivos possuem interfaces M12 retas, codificação A, com 5 contatos, e que a pinagem é compatível.
Verifique a tensão e a corrente do circuito em relação aos limites especificados para o cabo e para os equipamentos conectados.
Posicione o cabo de 5 m sem exceder o raio mínimo de flexão de 10 vezes o diâmetro do cabo em aplicação flexível.
Alinhe os conectores antes de acoplar; evite forçar o encaixe ou torcer o cabo durante a conexão.
Aperte as conexões respeitando o torque especificado de 0,6...1,5 Nm.
Após a instalação, verifique o assentamento das conexões e confirme que a montagem atende às condições de proteção exigidas pela aplicação.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não comunica ou não recebe sinal.	Pinagem incompatível, conexão incompleta ou contatos sem acoplamento adequado.	Confirme a atribuição dos pinos nos equipamentos e inspecione o alinhamento e o acoplamento dos conectores M12 antes de substituir o cabo.
Interrupções intermitentes do sinal durante movimento.	Raio de flexão menor que o mínimo especificado, esforço de torção ou movimento fora das condições informadas.	Inspecione o percurso do cabo e compare a instalação com o raio mínimo de 10 vezes o diâmetro e os limites de movimento publicados.
A conexão apresenta aquecimento ou falha sob carga.	Corrente acima da capacidade especificada, contato inadequado ou conexão montada incorretamente.	Meça a corrente do circuito e verifique o acoplamento e o estado dos contatos; compare com os limites de 4 A total e 3 A total UL.
Há entrada de umidade na conexão.	Conector mal assentado, vedação comprometida ou montagem que não atende às condições necessárias para o grau de proteção.	Desenergize o circuito e inspecione o assentamento, a vedação EPDM e a montagem. Confirme as condições de instalação no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVT062 em português (Datasheet) Desenho em escala do EVT062 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVT062 e para que aplicação foi indicado?

É um cabo de ligação ifm com conectores M12 retos, indicado para áreas úmidas e higiênicas na indústria de alimentos. A compatibilidade elétrica depende também da pinagem e dos limites dos equipamentos conectados.

O que acompanha a compra?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados.

Posso usar o EVT062 em um circuito acima de 60 V?

Não, a tensão de operação especificada é inferior a 60 V AC/DC. Para uma tensão maior ou igual a esse limite, selecione um cabo cuja ficha cubra a condição do circuito.

Este cabo serve para conectores M12 de outra codificação ou com outro número de contatos?

A ficha especifica M12 reto, codificação A, com 5 contatos nas duas extremidades. Não é possível confirmar compatibilidade com outra configuração sem verificar as interfaces e a pinagem dos dispositivos.

O sinal falha quando o cabo se movimenta; devo trocar o cabo?

Antes de trocar, verifique o acoplamento dos conectores, a pinagem e se o percurso respeita o raio mínimo de flexão e as condições de movimento especificadas. Esses fatores podem causar interrupções.

A conexão aquece durante o funcionamento; o que devo conferir?

Meça a corrente e compare-a com a capacidade total de 4 A ou, para a classificação UL, 3 A. Verifique também o acoplamento e os contatos antes de substituir o cabo.

É melhor comprar este cabo ou procurar peças avulsas?

O EVT062 é fornecido como um cabo de ligação, com uma peça por embalagem. A ficha não descreve a venda de componentes avulsos nem um kit alternativo.

Como escolher entre este modelo e outro cabo M12?

Escolha o EVT062 se forem compatíveis o comprimento de 5 m, os conectores retos M12 de codificação A com 5 contatos e os limites elétricos e ambientais. Se algum desses requisitos diferir, compare a ficha do outro modelo com a interface do equipamento.

Que cuidado devo ter ao instalar o cabo?

Alinhe os conectores antes de acoplar e respeite o torque de 0,6...1,5 Nm. Em aplicação flexível, mantenha o raio mínimo especificado de 10 vezes o diâmetro do cabo.

O EVT062 é adequado para uso móvel em temperaturas abaixo de 5 °C?

A ficha indica temperatura ambiente móvel de 5...100 °C. Ela não especifica uso móvel abaixo de 5 °C; consulte o datasheet para avaliar condições diferentes.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação indicada para os conectores M12 do cabo; a compatibilidade elétrica depende também da pinagem dos dispositivos. (Ref.: Conexões M12, codificação A)

Grau de proteção IP

Classificação declarada para proteção do conjunto contra ingresso de elementos conforme as condições aplicáveis de instalação. (Ref.: IP65, IP67, IP68 e IP69K)

Raio de flexão

Raio mínimo que deve ser observado ao dobrar o cabo em aplicação flexível. (Ref.: mínimo de 10 x diâmetro do cabo)

Capacidade de corrente

Limite de corrente informado para o cabo, que deve ser considerado junto às condições do circuito e dos dispositivos conectados. (Ref.: 4 A total; 3 A total UL)

Ciclos de curvatura

Quantidade de ciclos de curvatura indicada na ficha para a característica de flexão do cabo. (Ref.: > 1 milhão de ciclos)
