AirBox IO-Link ifm AL5228 - Automação Pneumática

Pré-visualizar: AL5228 IFM - AirBox IO-Link ifm Automação Pneumática 2x3/2 Vias 4x2DI IP67

AL5228 IFM - AirBox IO-Link ifm Automação Pneumática 2x3/2 Vias 4x2DI IP67

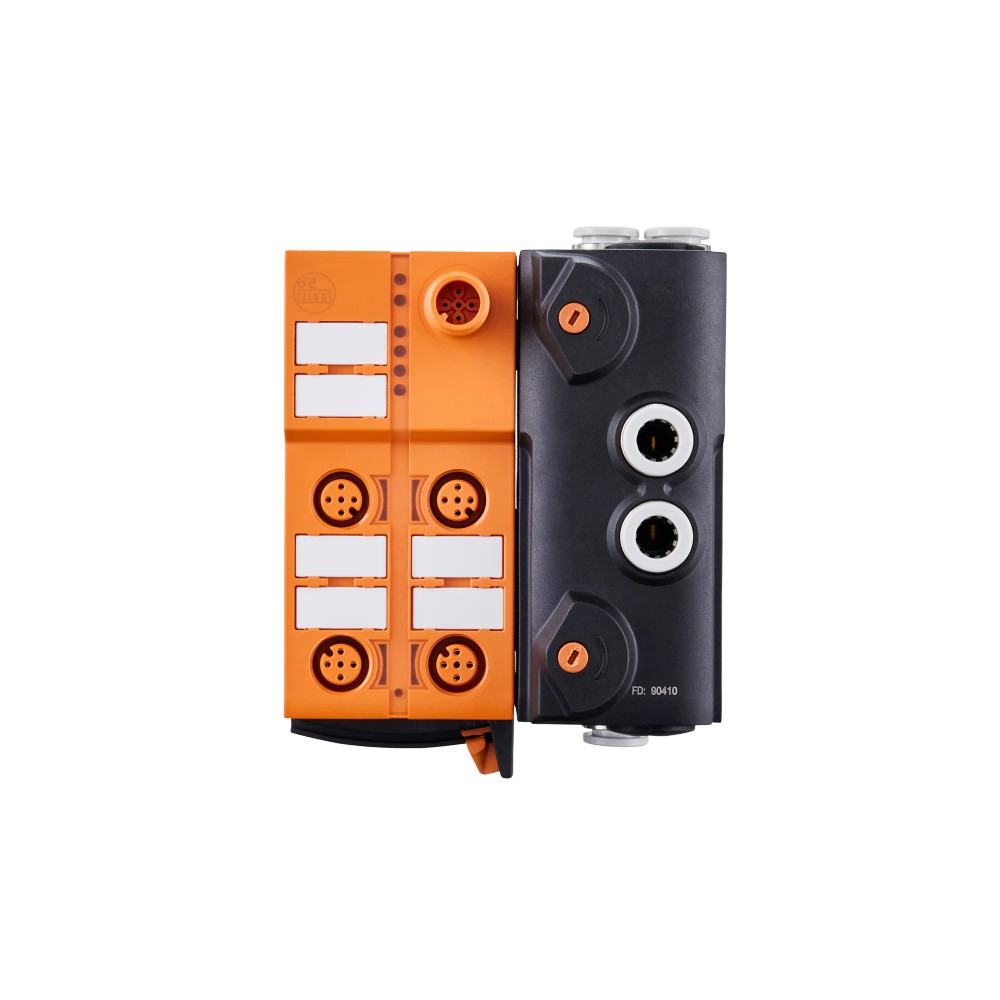

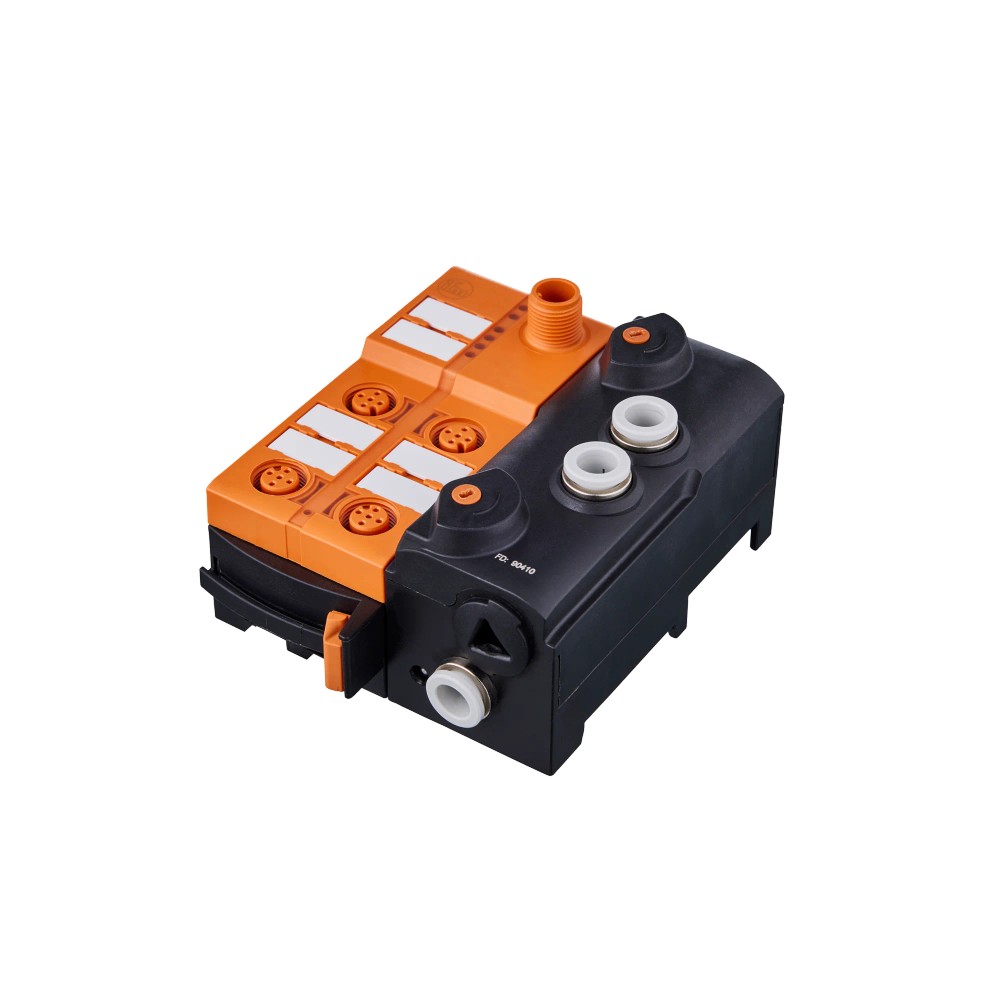

Imagem meramente ilustrativa

R$ 3.557,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL5228
EAN: 4021179358194
NCM do produto: 85176299

Destaques do Produto Interface IO-Link...mais

Fechar menu

Saiba mais sobre: "AL5228 IFM - AirBox IO-Link ifm Automação Pneumática 2x3/2 Vias 4x2DI IP67"

Destaques do Produto

Interface

IO-Link 1.1, COM2

Configuração pneumática

2 válvulas 3/2 vias

Entradas

8 digitais PNP

Pressão de operação

2 a 8 bar

Alimentação

18 a 30 V DC

Proteção do invólucro

IP65/IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

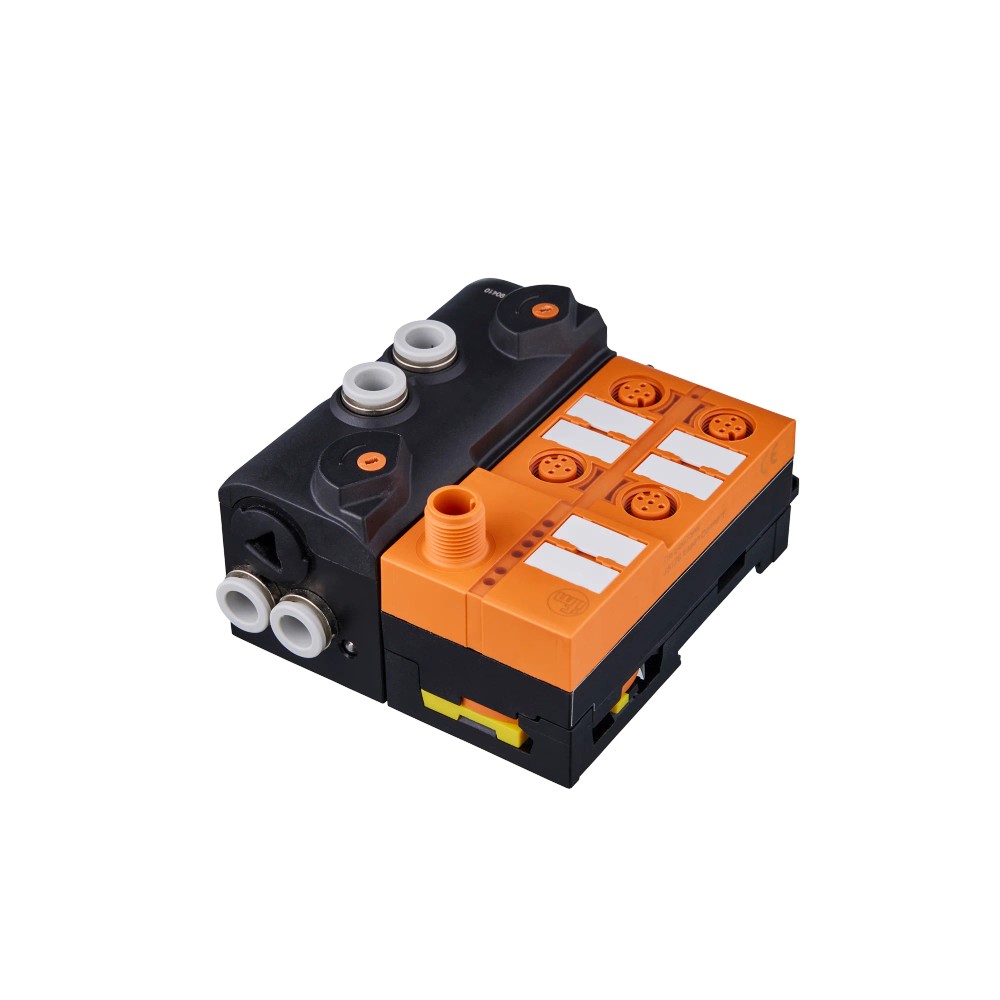

Sobre o AirBox IO-Link ifm AL5228, 2 válvulas 3/2 vias, 8 entradas digitais PNP, IP65/IP67

O AL5228 é um módulo pneumático AirBox com comunicação IO-Link, destinado ao acionamento de válvulas e à conexão de entradas digitais em montagem de campo. Integra duas válvulas direcionais 3/2 vias e oito entradas digitais PNP, organizadas em quatro grupos de duas. Opera com ar comprimido entre 2 e 8 bar e possui invólucro com grau de proteção IP65/IP67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	AL5228
Comunicação	IO-Link 1.1; transferência COM2, 38,4 kBaud
Entradas digitais	8, PNP (4 x 2)
Saídas pneumáticas	2 válvulas direcionais 3/2 vias, sem sobreposição
Pressão operacional	2 a 8 bar
Vazão de ar	500 l/min a 6,5 bar
Tensão de operação	18 a 30 V DC; nominal 24 V DC
Proteção	IP65 e IP67
Conexões elétricas	1 x M12 A, 4 contatos; 4 x M12 A, 5 contatos
Dimensões e peso	109 x 85 x 52 mm; 311 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem em campo em sistemas pneumáticos que utilizem duas válvulas direcionais 3/2 vias e oito entradas digitais PNP.
Aplicações em ambientes úmidos, respeitando as condições ambientais e os graus de proteção especificados.
Instalações com comunicação IO-Link e mestre compatível, classe de porta A.
Sistemas com pressão operacional de 2 a 8 bar e alimentação de 18 a 30 V DC.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir pressão operacional fora da faixa de 2 a 8 bar.
Não selecionar quando a instalação requerer mais de duas saídas pneumáticas ou entradas diferentes das oito entradas digitais PNP disponíveis.
Não conectar a uma arquitetura que não disponha de comunicação IO-Link compatível; o modo SIO não está disponível.

APLICAÇÕES E USO

Aplicação comprovada: montagem em campo em ambientes úmidos, conforme descrição do produto; respeite IP65/IP67 e as condições ambientais especificadas.
Aplicação técnica: integração de duas válvulas pneumáticas 3/2 vias e oito entradas digitais PNP em uma arquitetura com mestre IO-Link classe A.
Aplicação condicionada: uso com ar comprimido lubrificado ou não lubrificado somente conforme as classes indicadas na ficha e dentro da pressão operacional de 2 a 8 bar.
Possibilidade inferida: centralização de sinais de sensores e acionamento pneumático próximos a uma máquina. A adequação depende da arquitetura IO-Link, do cabeamento e dos requisitos específicos do processo.

COMO ESCOLHER

Antes de comprar o AirBox IO-Link ifm AL5228, 2 válvulas 3/2 vias, 8 entradas digitais PNP, IP65/IP67, verifique estes pontos:

Escolha o AL5228 quando

A máquina precisar integrar duas válvulas pneumáticas 3/2 vias e oito entradas digitais PNP por IO-Link, com alimentação de 18 a 30 V DC e pressão de 2 a 8 bar.

Avalie outra configuração quando

O projeto exigir quantidade ou tipo de válvulas diferente, entradas não PNP, pressão fora da faixa especificada ou operação em modo SIO. Compare os requisitos da máquina com a ficha técnica antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Produto	AirBox IO-Link com técnica de montagem rápida; módulo pneumático IOL AirBox 2x3/2 4x2DI	Identificação e configuração descritas para o AL5228.
Marca e modelo	ifm; AL5228	Código de identificação do produto.
GTIN	4021179358194	Identificador comercial informado.
Part number	AL5228	Código de peça informado.
Sistema pneumático	2 x válvulas direcionais de 3/2 vias, sem sobreposição	Configuração das válvulas integrada ao AirBox.
Substância de processo	Ar comprimido	Fluido indicado para o sistema pneumático.
Acionamento manual	Pressionando levemente ou pressionando, girando e travando	Modos de acionamento manual informados.

Dados pneumáticos
Pressão operacional	2 a 8 bar; 0,2 a 0,8 MPa; 29 a 116 psi	Faixa operacional indicada pelo fabricante.
Vazão de ar	500 l/min a 6,5 bar	Vazão informada na condição de pressão de 6,5 bar.
Conexão tubular	8 mm	Diâmetro indicado para a conexão tubular.
Ar comprimido admitido	Não lubrificado: classe 6-3-1; lubrificado: classe 6-3-4	Classes de qualidade do ar informadas.
Condução da exaustão	A exaustão pode ser desviada pela conexão de tubo	Recurso de condução da exaustão descrito na ficha.
Temperatura do fluido	-10 a 50 °C	Faixa indicada para o fluido.

Dados elétricos e alimentação
Tensão de operação	18 a 30 V DC; para SELV/PELV	Faixa de alimentação especificada.
Tensão nominal	24 V DC	Valor nominal informado.
Fontes de alimentação	18 a 30 V, da tensão de operação	Alimentação indicada para as fontes do dispositivo.
Consumo de corrente	80 a 680 mA a 24 V DC, plena carga	Faixa de consumo informada na condição indicada.
Alimentação das entradas de sensores	US	Identificação da alimentação indicada para as entradas.
Alimentação dos atuadores/saídas	US	Identificação da alimentação indicada para os atuadores e saídas.
Capacidade de carga das entradas totais	400 mA	Capacidade total indicada para as entradas.
Categoria de sobretensão	II	Categoria informada na ficha.

Entradas digitais
Quantidade de entradas digitais	8, organizadas em 4 x 2	Quantidade e organização das entradas.
Circuito de entrada	PNP	Tipo de circuito informado para as entradas digitais.
Corrente de entrada LOW	0 a 1,5 mA	Faixa de corrente indicada para o nível LOW.
Corrente de entrada HIGH	2 a 3,5 mA	Faixa de corrente indicada para o nível HIGH.
Nível de comutação HIGH	> 11 V	Limite de tensão indicado para comutação HIGH.
Proteção contra curto-circuito das entradas	Sim	A ficha informa resistência a curto-circuito nas entradas.

Saídas pneumáticas
Quantidade de saídas pneumáticas	2	Número de saídas pneumáticas indicado.
Tipo de válvula	2 válvulas direcionais de 3/2 vias, sem sobreposição	Configuração pneumática do módulo.

Interfaces e comunicação
Protocolo	IO-Link	Tecnologia de comunicação do dispositivo.
Revisão IO-Link	1.1	Revisão indicada na ficha.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e tipo de transferência informados.
Padrão SDCI	IEC 61131-9	Norma indicada para a interface.
Classe de porta do mestre	A	Classe exigida para a porta do mestre IO-Link.
Modo SIO	Não disponível	A ficha informa que o produto não opera em modo SIO.
Device ID	1503	Identificador de dispositivo informado.
Perfil	Common - I&D Identification and Diagnosis, Function Locator, Function ProductURI	Perfis indicados na ficha.
Tempo mínimo de ciclo de processo	2,7 ms	Tempo mínimo de ciclo informado.

Conexões elétricas
Conexão elétrica de alimentação/conector	1 x M12, codificação A, 4 contatos	Tipo e quantidade de conectores informados.
Conexões elétricas em soquetes	4 x M12, codificação A, 5 contatos	Tipo e quantidade de soquetes informados.

Condições ambientais
Temperatura ambiente	-10 a 55 °C	Faixa indicada; a frequência de comutação altera a condição aplicável.
Limite de temperatura conforme frequência	Frequência < 1,66 Hz: -10 a 50 °C; frequência > 1,66 Hz: -10 a 55 °C	Condições de temperatura ambiente associadas à frequência de comutação.
Umidade relativa máxima	90%, sem condensação	Limite ambiental informado.
Altura máxima acima do nível do mar	4000 m	Limite de altitude informado.
Grau de sujidade	2	Grau indicado na ficha.
Aplicação ambiental	Montagem em campo; aplicação em ambientes úmidos	Uso ambiental descrito para o produto.
Grau de proteção	IP65 e IP67	Graus de proteção indicados; observar as condições de instalação e uso do fabricante.

Dados mecânicos e montagem
Técnica de montagem	Montagem rápida; montagem segundo normas DIN; TH35 (EN 60715)	Métodos e referência de montagem informados.
Invólucro	Retangular	Formato do invólucro.
Dimensões	109 x 85 x 52 mm	Medidas informadas para o produto.
Peso	311 g	Peso informado no conjunto de dados do produto.
Material do invólucro	PA 6.6; invólucro AirBox: PA 6	Materiais indicados para as partes do invólucro.
Material de vedação	TPE; anéis de vedação: NBR	Materiais de vedação informados.
Material incluído	Parte inferior	Indicação de material incluído na ficha; confirmar o escopo de fornecimento do pedido.

Displays e elementos de operação
Indicação de operação	LED verde	Indicação visual de estado em operação.
Indicação de erro	LED vermelho	Indicação visual de erro.
Indicação de função	LED amarelo	Indicação visual de função.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; transferência COM2 a 38,4 kBaud.

• Requer mestre IO-Link com porta classe A.

• Interface SDCI conforme IEC 61131-9.

• Modo SIO: não disponível.

Conexões

Elétrica Alimentação de operação de 18 a 30 V DC (SELV/PELV), nominal 24 V DC. Conexão indicada: 1 x M12 codificação A, 4 contatos; quatro soquetes M12 codificação A, 5 contatos. Entradas digitais PNP. Confirmar atribuição dos pinos e cabeamento no datasheet do fabricante.

Processo Conexões pneumáticas para ar comprimido; conexão tubular indicada de 8 mm. Pressão operacional de 2 a 8 bar. A exaustão pode ser desviada por conexão de tubo. Confirmar a disposição das portas no desenho e no datasheet.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede com mestre IO-Link classe A e comunicação IO-Link 1.1	✓	A ficha exige porta classe A e especifica IO-Link 1.1.
Controle que dependa de modo SIO	✗	O modo SIO está indicado como não disponível.
Sistema pneumático operando entre 2 e 8 bar	✓	A faixa de pressão operacional especificada é de 2 a 8 bar.
Sistema que opere abaixo de 2 bar ou acima de 8 bar	✗	A condição excede a faixa de pressão indicada para o produto.
Aplicação que necessite de duas válvulas 3/2 vias e oito entradas PNP	✓	Essa é a configuração informada para as saídas pneumáticas e entradas digitais.
Montagem com alimentação elétrica fora de 18 a 30 V DC	✗	A tensão de operação especificada é de 18 a 30 V DC.

INSTALAÇÃO

Como instalar o AirBox IO-Link ifm AL5228, 2 válvulas 3/2 vias, 8 entradas digitais PNP, IP65/IP67

Confirme que a aplicação requer duas válvulas 3/2 vias, oito entradas digitais PNP e pressão entre 2 e 8 bar.
Verifique a disponibilidade de mestre IO-Link com porta classe A e compatibilidade com IO-Link 1.1.
Planeje a montagem rápida conforme a referência TH35 (EN 60715) e consulte o desenho dimensional para espaço e orientação.
Conecte a alimentação de 18 a 30 V DC, respeitando SELV/PELV e as conexões M12 indicadas; consulte o datasheet para atribuição dos pinos.
Conecte as linhas pneumáticas compatíveis com o tubo de 8 mm e confira pressão, qualidade do ar e encaminhamento da exaustão.
Após a montagem, energize o sistema e verifique os LEDs de operação, erro e função; valide comunicação, entradas e acionamento conforme o procedimento da máquina.

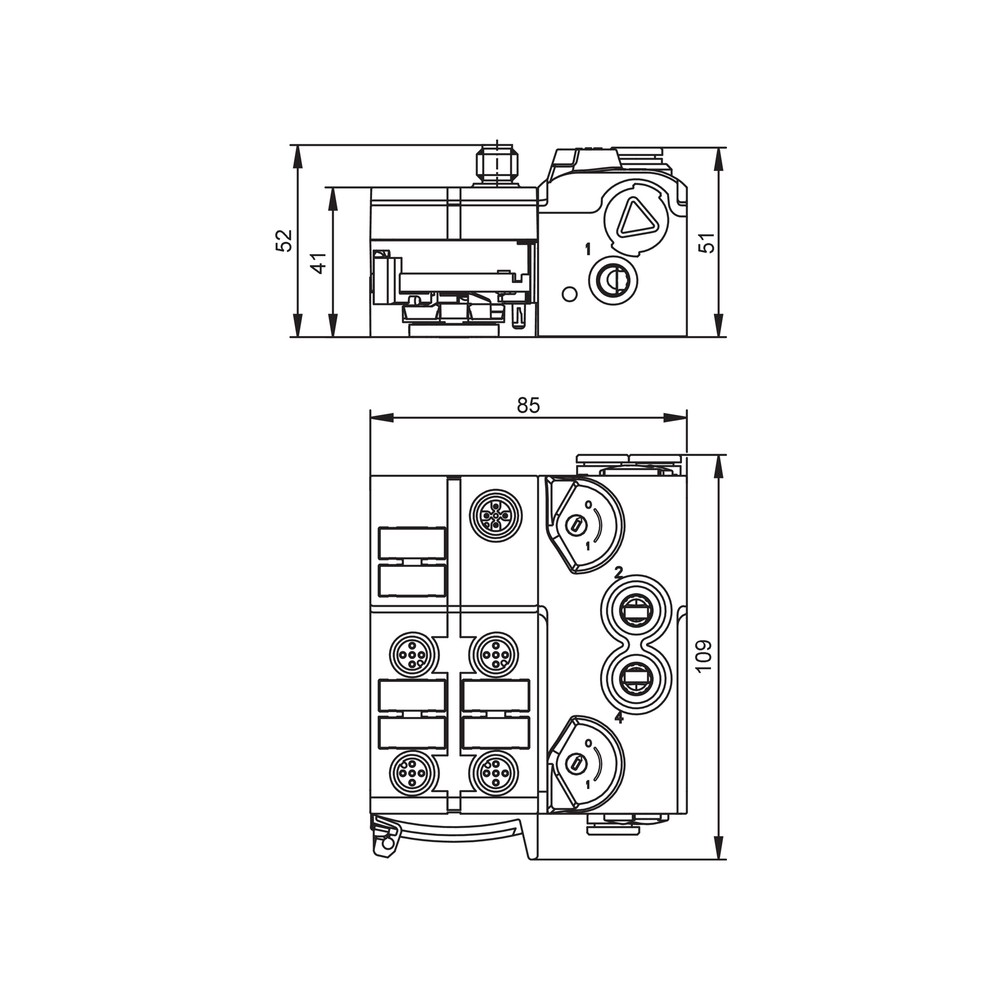

Desenho Dimensional

ACESSÓRIOS

Parte inferior (indicada como material incluído na ficha).

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo não estabelece comunicação com o mestre IO-Link.	Mestre sem porta classe A, configuração de comunicação incompatível ou problema na conexão M12.	Confirme porta classe A, IO-Link 1.1, configuração COM2 e conexões conforme o datasheet.
As válvulas não comutam ou a atuação é irregular.	Pressão fora da faixa operacional, alimentação ausente ou problema na linha de ar.	Meça a pressão de alimentação e confirme operação entre 2 e 8 bar; verifique também alimentação elétrica e conexão pneumática.
Uma ou mais entradas digitais não são reconhecidas.	Tipo de sinal incompatível com entrada PNP, ligação incorreta ou ausência da alimentação do sensor.	Confirme o circuito PNP, a alimentação das entradas e os níveis de corrente/tensão informados na ficha; verifique a ligação no datasheet.
O LED vermelho indica erro ou o sistema apresenta falha após a montagem.	Condição elétrica, de comunicação ou de processo fora dos requisitos da instalação.	Observe os LEDs, confira alimentação de 18 a 30 V DC, mestre IO-Link classe A e pressão pneumática; consulte o diagnóstico do fabricante para o código de erro.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica AL5228 em português (Datasheet) Desenho em escala AL5228 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AL5228 e para que serve?

É um AirBox pneumático da ifm com comunicação IO-Link, duas válvulas 3/2 vias e oito entradas digitais PNP. Serve para integrar entradas de sensores e acionamento pneumático em uma instalação compatível.

O AL5228 funciona com qualquer mestre IO-Link?

Não necessariamente: a ficha exige um mestre com porta classe A e informa IO-Link 1.1, COM2 a 38,4 kBaud. Verifique também a configuração e o ciclo de processo do sistema.

O produto acompanha sensores ou tubos?

A ficha indica a parte inferior como material incluído, mas não especifica sensores nem tubos como itens fornecidos. Confirme o escopo do fornecimento antes da compra.

Posso usar este módulo em uma rede sem IO-Link, pelo modo SIO?

Não, a ficha informa que o modo SIO não está disponível. A instalação deve utilizar comunicação IO-Link compatível.

Ele serve para uma máquina que exige pressão acima de 8 bar?

Não; a faixa operacional especificada é de 2 a 8 bar. Para pressões fora dessa faixa, selecione uma solução cuja ficha técnica cubra a condição requerida.

Posso ligar entradas de sensores NPN neste modelo?

A ficha especifica entradas digitais PNP, não NPN. Confirme o tipo de saída dos sensores e a compatibilidade elétrica antes de conectar.

As válvulas não atuam: o que devo conferir antes de substituir o módulo?

Confira primeiro a pressão de ar, que deve estar entre 2 e 8 bar, e a alimentação elétrica de 18 a 30 V DC. Depois verifique conexões, estado dos LEDs e comunicação IO-Link.

O mestre não detecta o dispositivo: o que verificar?

Confirme que a porta do mestre é classe A e que a configuração IO-Link é compatível com revisão 1.1 e COM2. Verifique também o conector M12 e consulte o diagnóstico do mestre.

Como devo montar e conectar o AL5228?

A ficha indica montagem rápida conforme TH35 (EN 60715) e conexões elétricas M12. Use o desenho dimensional e o datasheet para orientar montagem, atribuição dos pinos e conexões pneumáticas.

Há vídeo de instalação ou diagrama de pinagem disponível nesta ficha?

Não foram fornecidos links de vídeo ou de pinagem separados. Consulte o datasheet oficial para as informações de conexão e instalação.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação ponto a ponto entre dispositivo e mestre. (Ref.: IO-Link 1.1; IEC 61131-9)

COM2

Tipo de transferência indicado para a comunicação IO-Link do AL5228. (Ref.: 38,4 kBaud)

PNP

Tipo de circuito especificado para as entradas digitais do módulo. (Ref.: circuito de entrada PNP)

Válvula 3/2 vias

Válvula direcional com três vias e duas posições, usada aqui na configuração pneumática informada. (Ref.: 2 válvulas 3/2 vias, sem sobreposição)

IP65/IP67

Graus de proteção do invólucro declarados na ficha do produto; consulte as condições do fabricante para a aplicação. (Ref.: IP65 e IP67)
