Sensor Indutivo IFM205 M12 PNP

Pré-visualizar: IFM205 IFM - Sensor Indutivo IFM Aplicações Móveis M12 PNP 4mm NA

IFM205 IFM - Sensor Indutivo IFM Aplicações Móveis M12 PNP 4mm NA

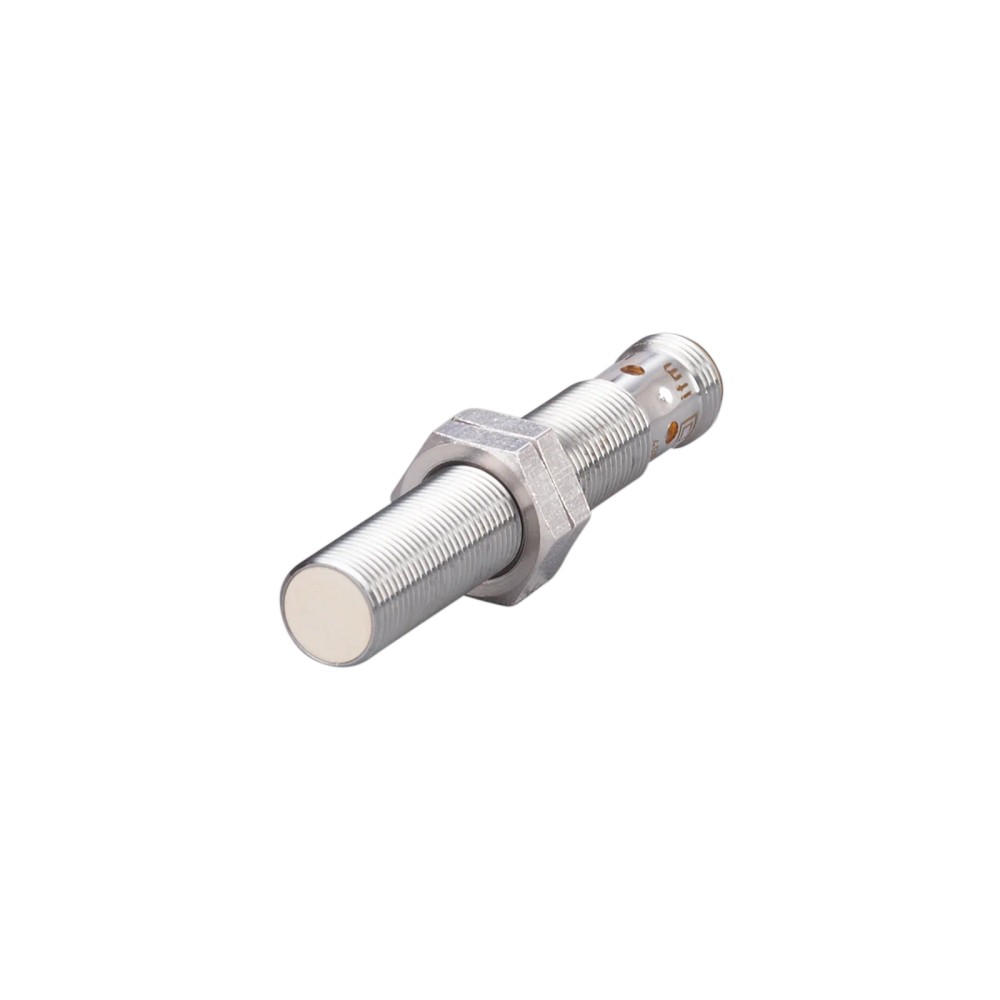

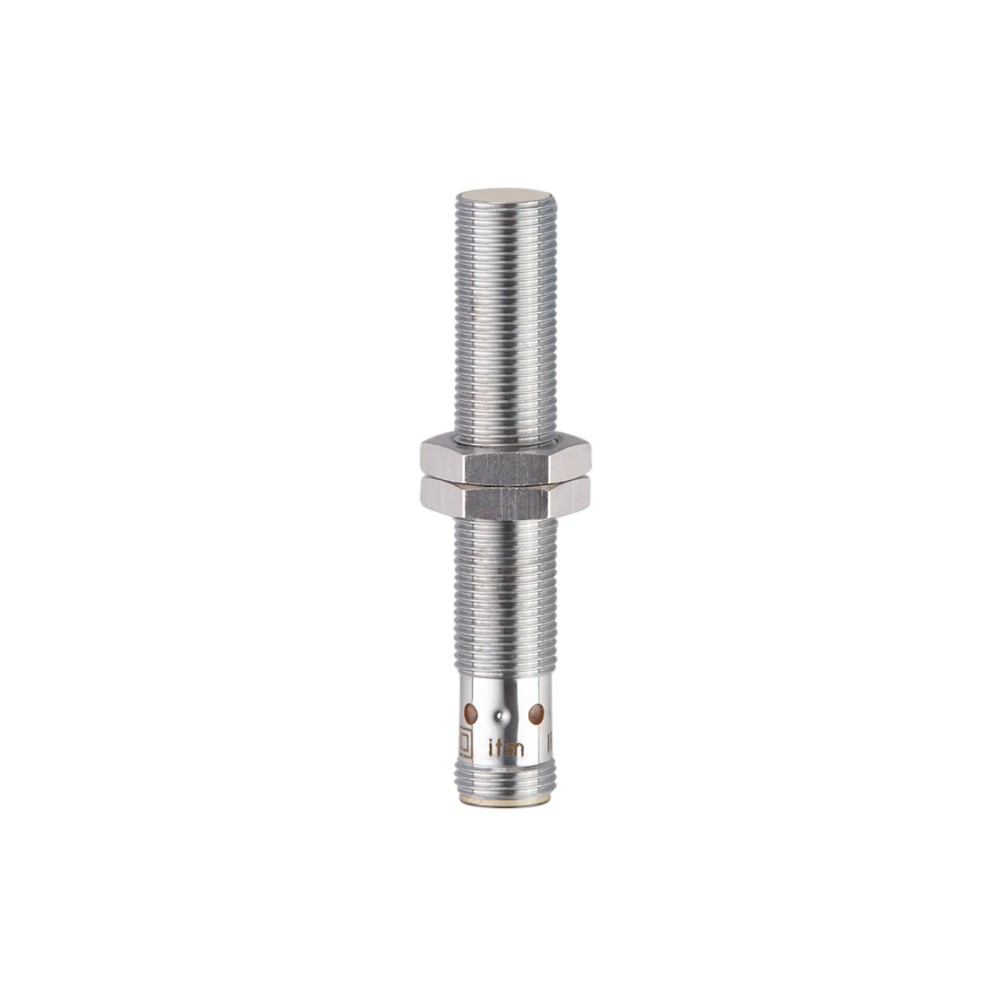

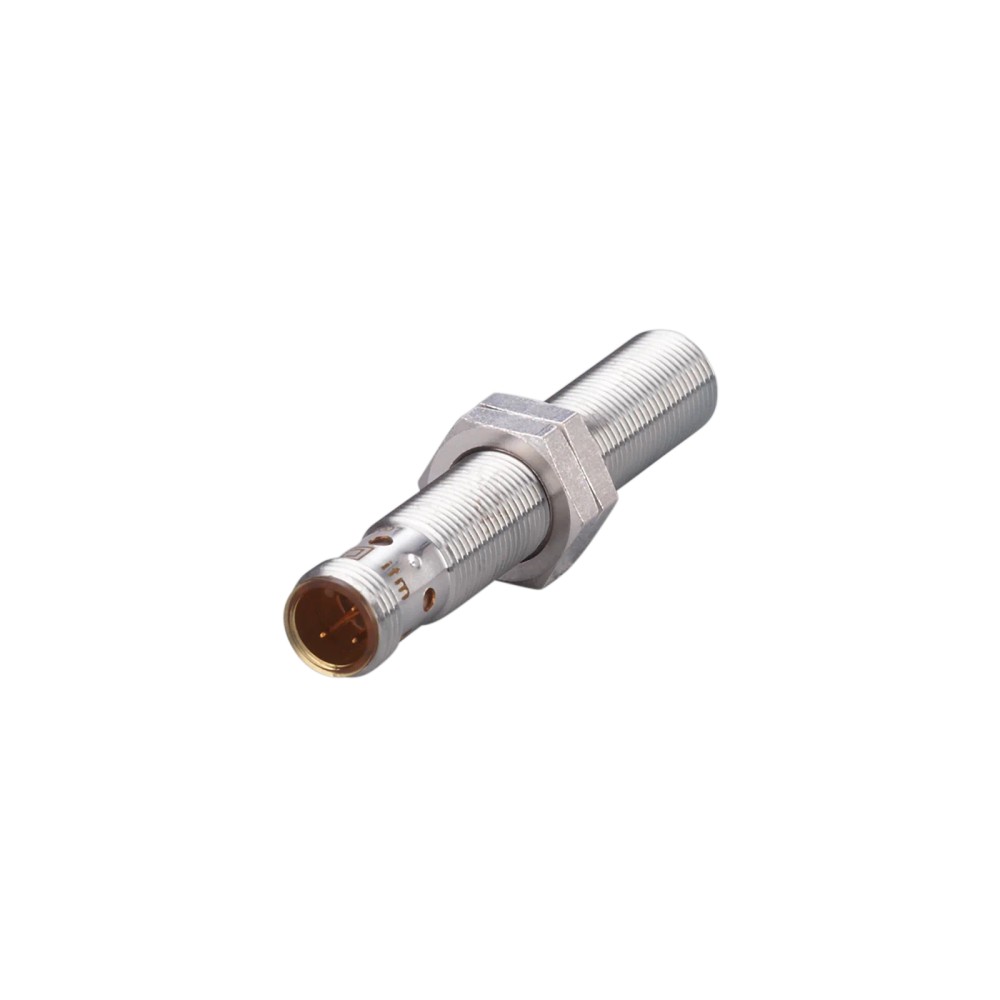

Imagem meramente ilustrativa

R$ 718,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFM205
EAN: 4021179086592
NCM do produto: 85365090

Destaques do Produto Alcance nominal 4 mm...mais

Fechar menu

Saiba mais sobre: "IFM205 IFM - Sensor Indutivo IFM Aplicações Móveis M12 PNP 4mm NA"

Destaques do Produto

Alcance nominal

4 mm

Tipo de saída

PNP normalmente aberta

Alimentação

10 a 60 V DC

Conexão elétrica

M12, codificação A, 3 contatos

Montagem

Embutida, rosca M12 x 1

Ambiente

-40 a 85 °C; IP 67 e IP 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM205 IFM - Sensor Indutivo para Aplicações Móveis, M12, PNP, 4 mm, Normalmente Aberto

O IFM205 é um sensor indutivo para detectar objetos metálicos sem contato, indicado pelo fabricante para aplicações móveis e difíceis. Possui saída PNP normalmente aberta, alcance nominal de 4 mm e conexão elétrica M12 de 3 contatos. Opera com alimentação de 10 a 60 V DC e tem proteção IP 67 e IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Designação da rosca	M12 x 1
Comprimento	70 mm
Alcance de detecção	4 mm; montagem embutida
Saída	PNP, normalmente aberta
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados
Tensão de operação	10 a 60 V DC
Grau de proteção	IP 67; IP 69K
Temperatura ambiente	-40 a 85 °C
Frequência de comutação	400 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações móveis e difíceis, conforme aplicação indicada pelo fabricante.
Instalações que aceitem sensor cilíndrico roscado M12 x 1, montagem embutida e distância de detecção nominal de 4 mm.
Circuitos DC com entrada compatível com saída PNP normalmente aberta e alimentação entre 10 e 60 V DC.

⚠ Considere outro se precisa de:

Não selecionar quando a entrada do controlador exigir saída NPN ou contato normalmente fechado; a ficha identifica saída PNP normalmente aberta.
Não usar quando a alimentação disponível estiver fora de 10 a 60 V DC.
Não especificar para detecção com alcance superior a 4 mm sem validar a distância de trabalho e as condições reais no datasheet.

APLICAÇÕES E USO

Aplicação comprovada na ficha: uso em aplicações móveis e difíceis; a ficha também declara ensaios e normas relacionados a ambientes automotivos e EMC.
Possibilidade de uso: detecção de posição ou presença de objetos metálicos em máquinas e equipamentos, desde que a instalação respeite o alcance, o material-alvo, a saída PNP e a alimentação especificados. Validar a distância efetiva com os fatores de correção do material.
A proteção IP 67 e IP 69K e a faixa ambiente de -40 a 85 °C constam na ficha; confirmar no datasheet as condições de exposição e instalação do equipamento completo.

COMO ESCOLHER

Antes de comprar o IFM205 IFM - Sensor Indutivo para Aplicações Móveis, M12, PNP, 4 mm, Normalmente Aberto, verifique estes pontos:

Escolha o IFM205 quando

A aplicação exigir sensor indutivo M12 x 1, montagem embutida, saída PNP normalmente aberta, alimentação de 10 a 60 V DC e detecção nominal de 4 mm.

Avalie outra configuração quando

O circuito de entrada exigir NPN ou normalmente fechado, a alimentação não estiver na faixa especificada ou a distância requerida exceder o alcance nominal. Confirme também o espaço de montagem para o comprimento de 70 mm e a conexão M12.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto.
Aplicação indicada	Utilização em aplicações móveis e difíceis	Descrição de aplicação fornecida na ficha do fabricante.
Característica especial	Contatos banhados a ouro; alcance aumentado	Características descritas na ficha; o alcance nominal informado é 4 mm.
Código do produto	IFM205	Referência de identificação do produto.
GTIN	4021179086592	Identificador comercial informado no anúncio.

Dados elétricos e alimentação
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10 a 60 V DC	Faixa de operação informada pelo fabricante.
Consumo de corrente	< 10 mA	Consumo especificado na ficha.
Classe de proteção	II	Classificação de proteção elétrica informada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado na ficha.
Proteção contra curto-circuitos	Sim	Proteção por impulso, conforme ficha.

Saída de comutação
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente aberta	Estado funcional da saída conforme ficha.
Corrente constante máxima da saída DC	200 mA	Limite máximo especificado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação.
Frequência de comutação DC	400 Hz	Frequência máxima de comutação informada.
Conexão em paralelo	Não é possível	Observação explícita de instalação do fabricante.

Detecção e desvios
Alcance de detecção	4 mm	Alcance nominal indicado; montagem embutida.
Distância real de comutação Sr	4 ± 10 % mm	Valor real de comutação e tolerância declarados.
Distância de trabalho	0 a 3,24 mm	Faixa informada na ficha; considerar na aplicação.
Histerese	1 a 20 % de Sr	Faixa de histerese referenciada à distância real de comutação Sr.
Variação no ponto de comutação	-10 a 10 % de Sr	Variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores por material informados pelo fabricante; considerar na avaliação da distância efetiva.

Conexões e montagem mecânica
Designação da rosca	M12 x 1	Rosca do invólucro.
Dimensões	M12 x 1; comprimento 70 mm	Dimensão física indicada na ficha.
Tipo de montagem	Embutido	Condição de montagem indicada.
Máximo torque de aperto	15 Nm	Limite máximo de aperto especificado.
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Características do conector elétrico.
Materiais	Invólucro: 1.4404 (aço inoxidável / 316L); face ativa: LCP branco; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais declarados para os componentes indicados.
Material incluído	2 porcas de fixação	Acessórios identificados como incluídos na ficha.

Condições ambientais e proteção
Grau de proteção	IP 67; IP 69K	Graus de proteção declarados pelo fabricante.
Temperatura ambiente	-40 a 85 °C	Faixa de temperatura ambiente especificada.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Condição de ensaio declarada na ficha; não substitui avaliação da instalação.
Teste de alteração rápida da temperatura	EN 60068-2-14 Na; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condições de ensaio informadas pelo fabricante.
Normas e ensaios EMC	ECE R10, e1; DIN ISO 11452-2 100 V/m; ISO 7637-2: 2004; ISO 16750-2: 2012; EN 61000-4-2 ESD; EN 61000-4-3 HF; EN 61000-4-4 Burst; EN 61000-4-5 Surge; EN 61000-4-6 AF; EN 55011 classe B	Normas e ensaios listados na ficha técnica.
Certificado UL	Ta 0 a 40 °C; enclosure type Type 1; aprovação UL A050; arquivo UL E174191	Dados de certificação informados na ficha; Ta refere-se à condição indicada para UL.

Indicadores e identificação visual
Display	LED amarelo de status de chaveamento, 4 x 90°	Indicação visual do estado de comutação, conforme ficha.

Dados logísticos e confiabilidade declarada
Peso	30 g	Peso informado no conjunto de atributos do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
MTTF	1079 anos	Valor de MTTF informado na ficha; não representa garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

• Sensor de comutação discreta; a ficha não especifica protocolo de comunicação.

Conexões

Elétrica Conexão M12, codificação A, 3 contatos dourados. Saída PNP normalmente aberta; alimentação de 10 a 60 V DC. Corrente constante máxima da saída: 200 mA. Conexão em paralelo não é possível.

Processo Invólucro roscado M12 x 1, comprimento de 70 mm; montagem embutida. A conexão M12 informada é elétrica, não uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle DC compatível com saída PNP normalmente aberta e alimentação de 10 a 60 V DC	✓	Corresponde à função elétrica e à faixa de tensão especificadas.
Entrada que exige saída NPN ou normalmente fechada	✗	A ficha especifica saída PNP normalmente aberta.
Instalação que exige ligação dos sensores em paralelo	✗	A ficha informa que a conexão em paralelo não é possível.
Instalação com montagem embutida M12 x 1 e detecção dentro do alcance nominal	✓	A construção é M12 x 1, a montagem é embutida e o alcance de detecção é 4 mm.
Circuito com corrente constante de saída superior a 200 mA	✗	A corrente constante máxima especificada para a saída DC é 200 mA.
Ambiente dentro de -40 a 85 °C, com exposição compatível com os graus IP informados	✓	A faixa de temperatura ambiente e os graus de proteção constam na ficha; verificar condições específicas de instalação e exposição no datasheet.

INSTALAÇÃO

Como instalar o IFM205 IFM - Sensor Indutivo para Aplicações Móveis, M12, PNP, 4 mm, Normalmente Aberto

Confirme que a entrada do circuito aceita saída PNP normalmente aberta e que a alimentação DC está entre 10 e 60 V.
Verifique o espaço disponível para o corpo M12 x 1 de 70 mm e prepare a montagem embutida conforme o desenho dimensional.
Instale o sensor sem exceder o torque máximo especificado de 15 Nm.
Conecte ao conector elétrico M12, codificação A, com 3 contatos; consulte o datasheet para identificar os contatos e a atribuição dos condutores.
Não faça conexão em paralelo, pois a ficha informa que essa configuração não é possível.
Após a instalação, verifique o LED amarelo de status e confirme a comutação com o alvo e a distância previstos na aplicação.

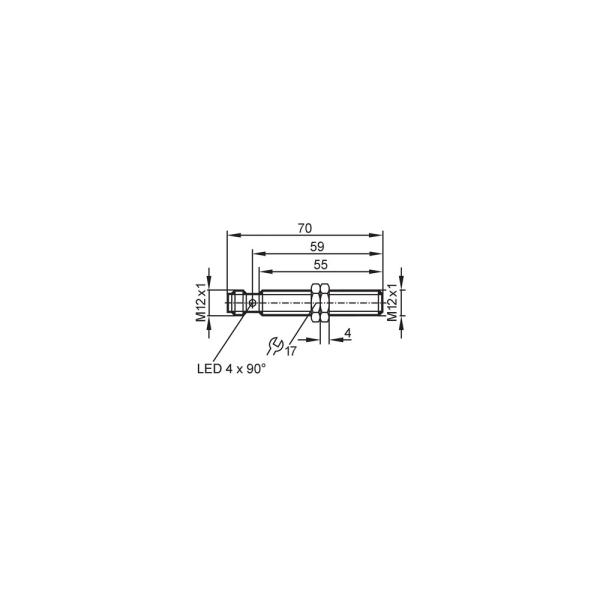

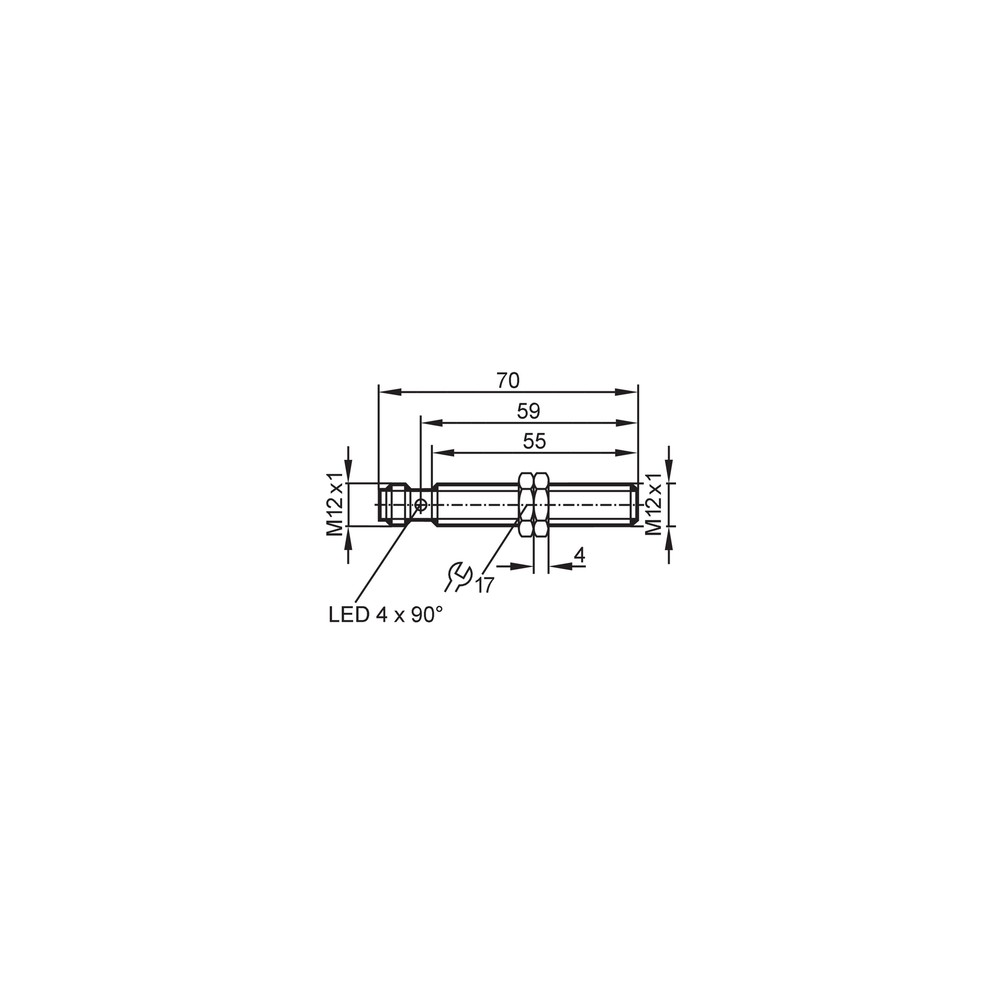

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alimentação fora da faixa, ligação incompatível com a saída PNP normalmente aberta ou alvo fora da distância de trabalho.	Meça a alimentação nos terminais, confira o tipo da entrada e observe o LED de status durante um teste controlado com alvo metálico.
Detecção ocorre a uma distância menor que a esperada.	Material do alvo com fator de correção inferior a 1 ou distância de trabalho excedida.	Identifique o material do alvo, aplique o fator de correção indicado na ficha e compare a posição real com a distância de trabalho especificada.
A saída não funciona após conectar mais de um sensor em paralelo.	A conexão em paralelo não é permitida para este produto, conforme observação de instalação.	Isole o IFM205 dos demais sensores e teste a saída individualmente, seguindo o esquema elétrico do datasheet.
Comutação intermitente ou ausência de indicação visual.	Conector M12 mal conectado, alimentação instável ou posicionamento do alvo fora da faixa de detecção.	Confira o encaixe do conector e a tensão de alimentação; observe o LED e reposicione o alvo dentro da distância especificada.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM205 (PT-BR) (Datasheet) Desenho em escala IFM205 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM205 e para que tipo de aplicação foi indicado?

É um sensor indutivo IFM indicado pelo fabricante para aplicações móveis e difíceis. Detecta objetos metálicos por comutação, com saída PNP normalmente aberta.

Que conexão elétrica e tipo de saída devo prever?

O sensor possui conexão M12, codificação A, com 3 contatos dourados e saída PNP normalmente aberta. A alimentação especificada é de 10 a 60 V DC.

O produto acompanha algum acessório?

A ficha informa a inclusão de 2 porcas de fixação. Não há outros acessórios listados nos dados fornecidos.

Este sensor serve para uma entrada que exige sinal NPN?

Não: a ficha especifica saída PNP. Para uma entrada NPN, selecione uma versão cuja saída corresponda ao circuito de controle.

Posso ligar dois IFM205 em paralelo?

Não; a ficha informa que a conexão em paralelo não é possível. Avalie uma arquitetura de ligação compatível com essa restrição antes da instalação.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Verifique primeiro a alimentação, a compatibilidade da entrada com PNP normalmente aberto e a distância entre sensor e alvo. Observe também o LED de status durante o teste.

A detecção ficou mais curta com meu alvo; o que pode estar acontecendo?

O material do alvo pode reduzir a distância efetiva, conforme os fatores de correção informados na ficha. Confirme o material e compare a distância instalada com a distância de trabalho especificada.

Quando escolher este modelo em vez de outro sensor indutivo?

Escolha o IFM205 quando forem necessários formato M12 x 1 embutido, saída PNP normalmente aberta, alimentação de 10 a 60 V DC e alcance nominal de 4 mm. Se a aplicação exigir outra saída ou maior distância, compare com uma versão que atenda a esses requisitos.

Como instalar sem exceder o limite mecânico?

Monte o sensor na configuração embutida indicada e não ultrapasse 15 Nm de torque de aperto. Consulte o desenho dimensional e o datasheet para orientar a montagem e a ligação dos contatos.

A conexão M12 é uma conexão de processo?

Não; a M12 informada é a conexão elétrica. A montagem mecânica do sensor é feita pelo invólucro roscado M12 x 1.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos metálicos por princípio indutivo, sem contato mecânico com o alvo.

PNP normalmente aberto

Configuração de saída em que o sensor fornece saída PNP e a função indicada é normalmente aberta.

Alcance de detecção

Distância nominal indicada para a detecção do alvo; a distância efetiva pode depender do material e da instalação.

Montagem embutida

Configuração de instalação identificada para o sensor, a ser respeitada no alojamento mecânico.

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso, conforme os graus informados pelo fabricante.
