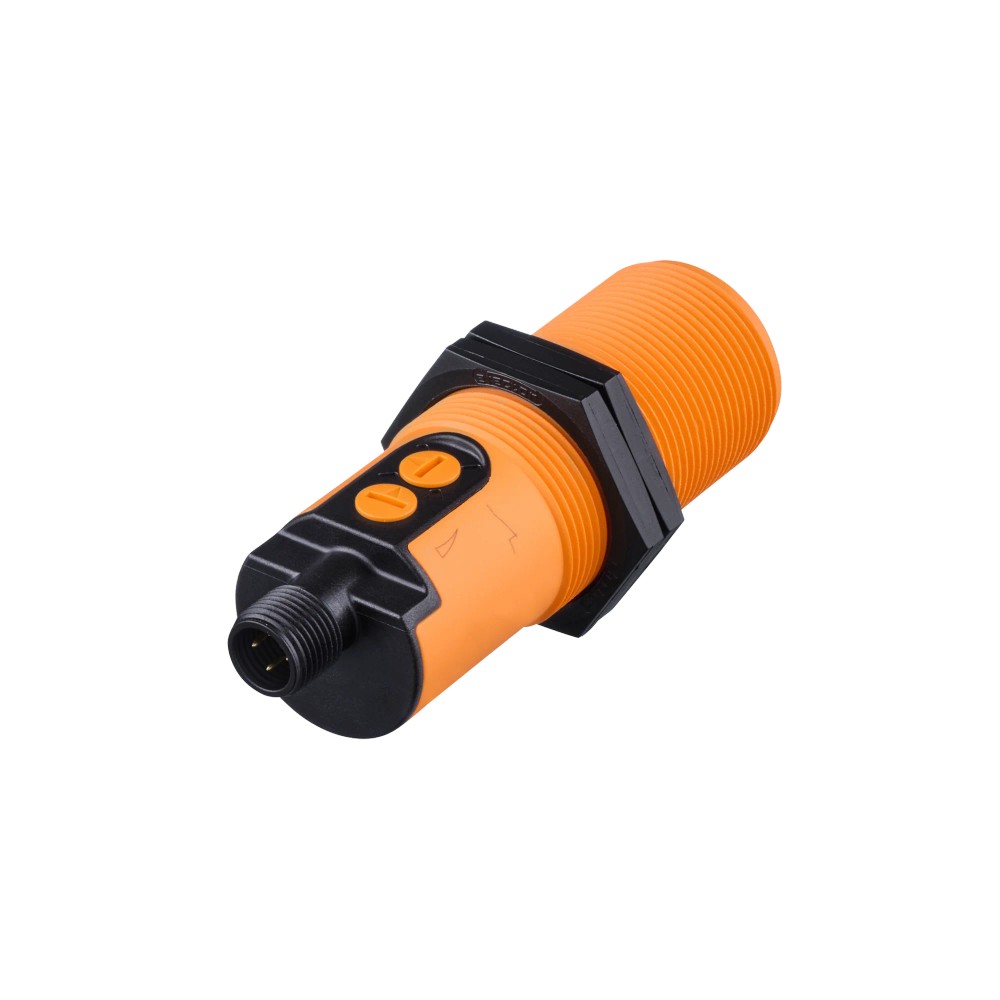

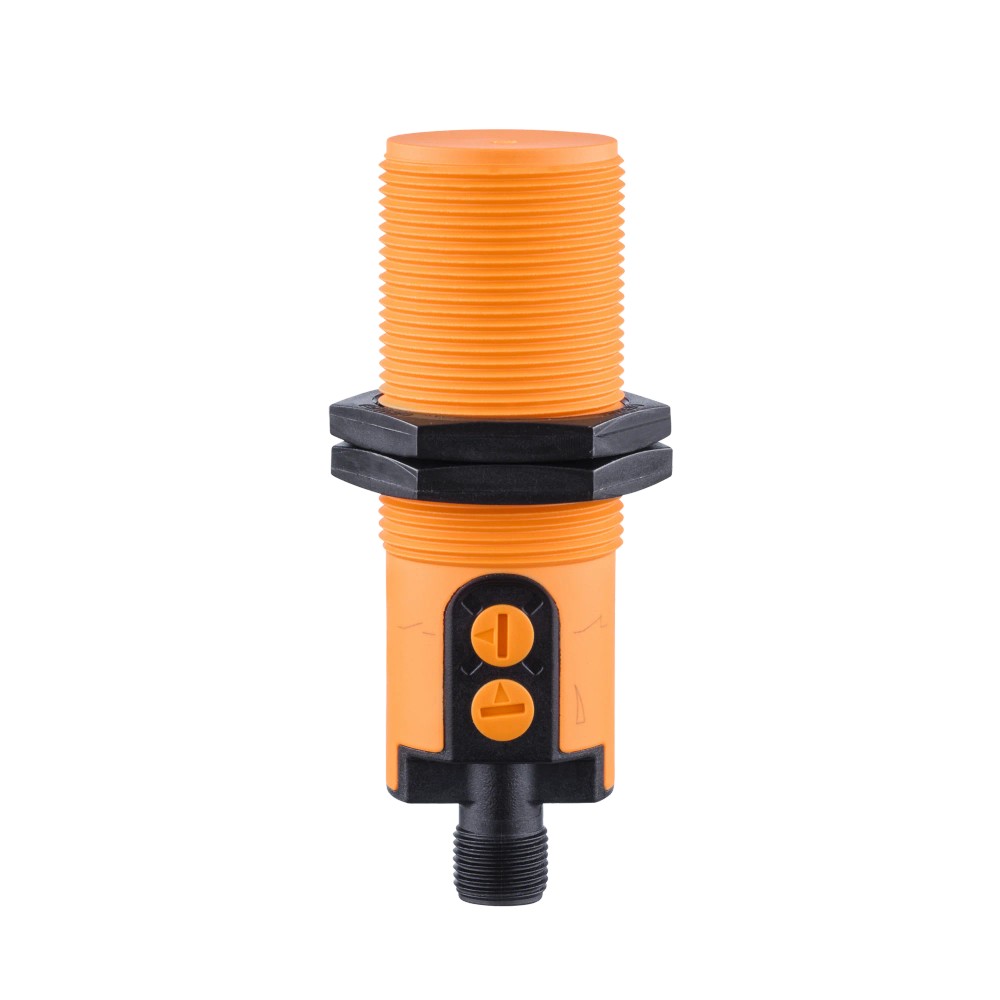

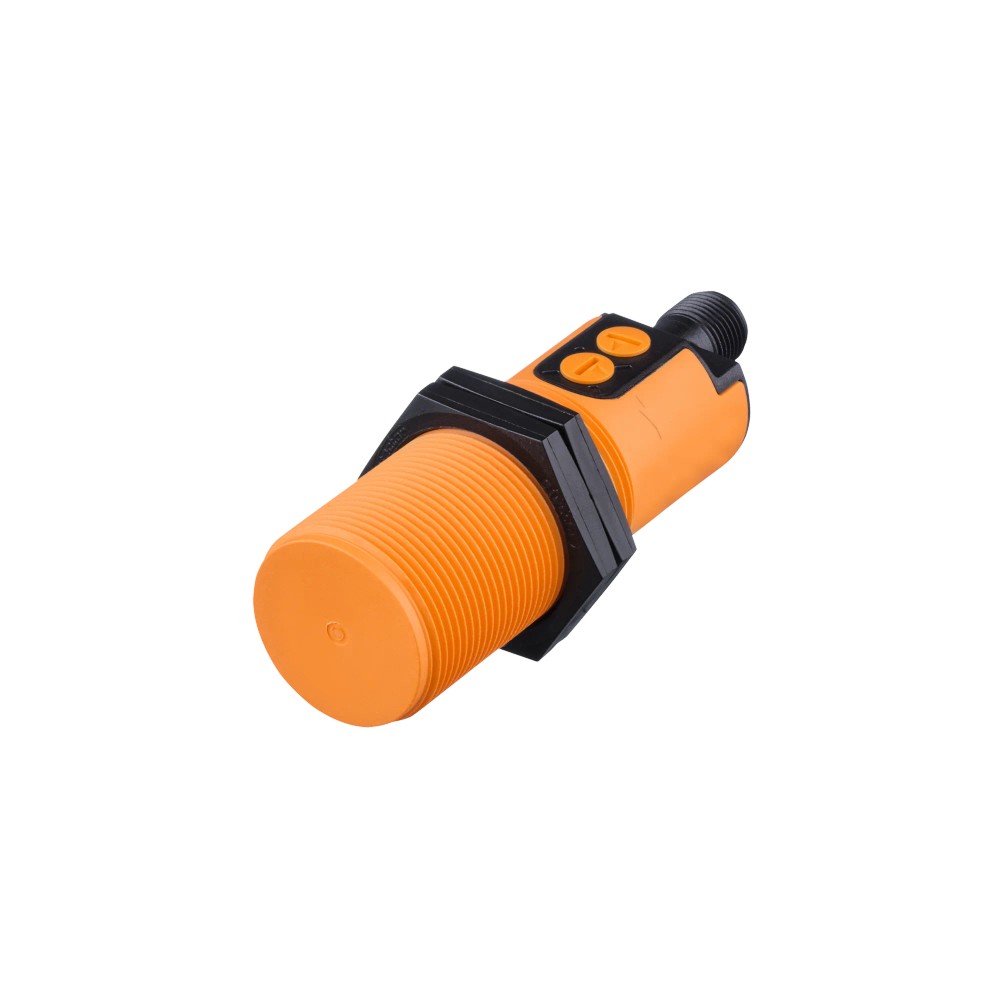

Sensor Capacitivo IFM KI6000 M30

Pré-visualizar: KI6000 IFM - Sensor Capacitivo ifm Detecção de nível e objetos M30, PNP, IO-Link, 40mm

KI6000 IFM - Sensor Capacitivo ifm Detecção de nível e objetos M30, PNP, IO-Link, 40mm

Imagem meramente ilustrativa

R$ 1.340,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI6000
EAN: 4021179297059
NCM do produto: 85365090

Destaques do Produto Tecnologia Capacitiva...mais

Fechar menu

Saiba mais sobre: "KI6000 IFM - Sensor Capacitivo ifm Detecção de nível e objetos M30, PNP, IO-Link, 40mm"

Destaques do Produto

Tecnologia

Capacitiva

Saída

PNP

Comunicação

IO-Link e modo SIO

Montagem

Não embutida; rosca M30 x 1,5

Alcance ajustável

0,5 a 40 mm

Conexão elétrica

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Sobre o Sensor capacitivo ifm KI6000, M30 x 1,5, PNP, IO-Link, alcance de detecção de 0,5 a 40 mm, não embutido

O ifm KI6000 é um sensor capacitivo para detectar objetos ou níveis sem contato, conforme a aplicação e a configuração. Possui saída PNP com função de abertura ou fechamento selecionável, interface IO-Link e alcance ajustável de 0,5 a 40 mm. Seu corpo roscado M30 x 1,5 é especificado para montagem não embutida.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Alcance de detecção	0,5 a 40 mm; não embutido
Saída	PNP, abertura/fechamento selecionável
Interface	IO-Link; modo SIO
Alimentação	10 a 30 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos
Rosca e comprimento	M30 x 1,5; 92 mm
Proteção do invólucro	IP65, IP67 e IP69K
Temperatura ambiente	-25 a 80 °C
Frequência de comutação	30 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção capacitiva que atendam ao alcance ajustável informado de 0,5 a 40 mm e à montagem não embutida.
Instalações com alimentação de 10 a 30 V DC e entrada de controle compatível com saída PNP.
Sistemas que utilizem IO-Link ou operação em modo SIO, respeitando os requisitos da interface e do mestre.

⚠ Considere outro se precisa de:

Não selecionar para montagem embutida: a ficha especifica montagem não embutida.
Não selecionar quando a entrada do sistema exigir saída NPN, pois este modelo possui saída PNP.
Não utilizar fora dos limites especificados de alimentação, temperatura ambiente ou alcance de detecção.

APLICAÇÕES E USO

Aplicação indicada pela ficha do produto: detecção capacitiva de nível e de objetos, com montagem não embutida e alcance ajustável de 0,5 a 40 mm.
Possibilidade de integração em automação com entrada PNP e alimentação de 10 a 30 V DC, desde que a carga respeite o limite de saída especificado.
Possibilidade de comunicação com mestre IO-Link compatível com revisão 1.1, COM2 e classe de porta A, ou uso em modo SIO.
A ficha não identifica materiais-alvo específicos nem fornece uma distância de detecção garantida para cada material; valide a aplicação e o ajuste nas condições reais.

COMO ESCOLHER

Antes de comprar o Sensor capacitivo ifm KI6000, M30 x 1,5, PNP, IO-Link, alcance de detecção de 0,5 a 40 mm, não embutido, verifique estes pontos:

Escolha o KI6000

Quando a aplicação exigir sensor capacitivo não embutido, corpo roscado M30 x 1,5, saída PNP e alcance ajustável dentro de 0,5 a 40 mm. Verifique também alimentação de 10 a 30 V DC e compatibilidade do sistema com IO-Link ou modo SIO.

Avalie outra configuração

Busque outro modelo quando a instalação exigir montagem embutida ou saída NPN. Para requisitos de alcance, interface, conexão ou ambiente diferentes dos dados informados para este modelo, compare a ficha técnica do sensor alternativo antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor capacitivo	Tecnologia de detecção declarada pelo fabricante.
Modelo	KI6000	Código do produto.
Marca	ifm	Fabricante indicado na ficha.
Característica especial	Auxílio de ajuste ótico	Recurso indicado na ficha do produto.
Montagem	Não embutido	Condição construtiva declarada; considerar no projeto mecânico.

Dados elétricos
Tensão de operação	10 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 22 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classificação indicada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção declarada para o circuito.
Proteção contra curto-circuitos	Sim	Proteção declarada para a saída.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a alimentação.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo declarado para a saída de comutação DC.

Saídas e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Abertura/fechamento, selecionável	A lógica da saída pode ser selecionada.
Corrente máxima constante da saída DC	200 mA	Limite máximo constante informado; respeitar também os requisitos da carga.
Frequência de comutação DC	30 Hz	Frequência de comutação especificada para DC.
Distância real de comutação Sr	25 ± 10 %	Valor nominal declarado para a distância real de comutação.
Configuração de fábrica da distância de comutação	25 mm	Ajuste de fábrica informado.
Distância de comutação ajustável	Sim	A ficha declara possibilidade de ajuste.
Variação no ponto de comutação	-10 a 10 % de Sr	Variação declarada em relação a Sr.
Histerese	1 a 15 % de Sr	Faixa informada em relação à distância real de comutação.

Detecção e alcance
Alcance de detecção	0,5 a 40 mm	Faixa declarada para montagem não embutida.
Tipo de montagem para o alcance	Não embutido	Condição de instalação indicada para a especificação de alcance.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface disponível no produto.
Revisão IO-Link	1.1	Revisão informada na ficha.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Taxa e tipo de transferência declarados.
Tempo mínimo do ciclo do processo	20 ms	Tempo mínimo de ciclo informado para a comunicação.
Modo SIO	Sim	Operação em modo SIO declarada.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil indicado na ficha.
Classe de master port exigida	A	Classe de porta do mestre necessária conforme ficha.
DeviceID padrão	689	Identificador padrão informado.

Conexões
Conexão elétrica	1 x M12; codificação A; 4 contatos	Tipo de conector e número de contatos declarados.
Conexão mecânica	Rosca M30 x 1,5	Designação da rosca do invólucro.
Comprimento	92 mm	Dimensão linear declarada.

Displays e elementos de operação
Display em operação	1 LED verde	Indicador de operação informado.
Display de ajuste adicional	12 LEDs verdes	Indicadores associados ao ajuste, conforme ficha.
Display de status de chaveamento	1 LED amarelo	Indicador de estado de comutação informado.

Condições ambientais
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente especificada.
Temperatura do fluido	-25 a 110 °C	Limite de temperatura do fluido informado na ficha; não confundir com a temperatura ambiente.
Grau de proteção	IP65, IP67 e IP69K	Graus de proteção declarados; observar condições e montagem descritas pelo fabricante.
Resistência a choques	DIN EN 60947-5-2; 30 g, 6 choques de 11 ms, meio seno, eixos x, y e z	Condição de ensaio indicada na ficha.
Estabilidade de vibração	DIN EN 60947-5-2; amplitude de 1 mm, duração de 5 min., 30 min. por eixo na ressonância ou 55 Hz	Condição de ensaio indicada na ficha.
EMC	EN 61000-4-2: 30 kV AD / 4 kV CD; EN 61000-4-3: 10 V/m; EN 61000-4-4: 2 kV; EN 61000-4-6: 10 V; EN 55011 classe B	Normas e níveis de ensaio declarados.
Temperatura ambiente UL	-25 a 60 °C	Faixa declarada especificamente para a certificação UL.

Dados mecânicos e materiais
Invólucro	Forma construtiva de roscas	Tipo construtivo informado.
Materiais	Invólucro e porca: PBT; tampas: PC; componente com potenciômetro: POM	Materiais dos componentes indicados na ficha.
Peso	53,8 g	Massa declarada para o produto.
Material incluído	2 porcas de fixação	Itens indicados como incluídos.

Conformidade e confiabilidade
MTTF	768 anos	Valor de MTTF informado pelo fabricante; não representa garantia de vida útil em uma aplicação específica.
Número do arquivo UL	E174191	Identificação UL declarada.
Número de aprovação UL	D001	Código de aprovação informado.
Fontes de alimentação UL	Limited Voltage/Current	Classificação indicada para fontes de alimentação UL.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, transferência COM2 a 38,4 kBaud.

• Modo SIO disponível.

• Perfil IO-Link: Smart Sensor - SSP 0 Generic Profiled Sensor.

• Classe de master port exigida: A.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 10 a 30 V DC; saída de comutação PNP, corrente máxima constante de 200 mA. Confirmar pinagem no datasheet antes de ligar.

Processo Rosca M30 x 1,5; comprimento de 92 mm. Montagem não embutida. A conexão de processo é mecânica e não define a compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída PNP e alimentação de 10 a 30 V DC	✓	A ficha especifica saída PNP e alimentação DC nesse intervalo; conferir os limites da entrada e da carga conectada.
Sistema que utiliza IO-Link com master port classe A	✓	O produto possui IO-Link e a ficha indica classe de master port exigida A.
Operação sem comunicação IO-Link	✓	O modo SIO é indicado como disponível.
Instalação que exige sensor embutido	✗	A montagem especificada para o KI6000 é não embutida.
Circuito que exige saída NPN	✗	A função elétrica especificada é PNP.
Montagem mecânica com rosca diferente de M30 x 1,5	✗	A rosca declarada para o produto é M30 x 1,5; outra rosca não corresponde à conexão mecânica especificada.

INSTALAÇÃO

Como instalar o Sensor capacitivo ifm KI6000, M30 x 1,5, PNP, IO-Link, alcance de detecção de 0,5 a 40 mm, não embutido

Confirme que a aplicação requer montagem não embutida e que a fixação aceita rosca M30 x 1,5.
Consulte o desenho dimensional para verificar o espaço disponível para o corpo de 92 mm.
Fixe o sensor utilizando as duas porcas de fixação incluídas, sem aplicar esforço que danifique a rosca ou o invólucro.

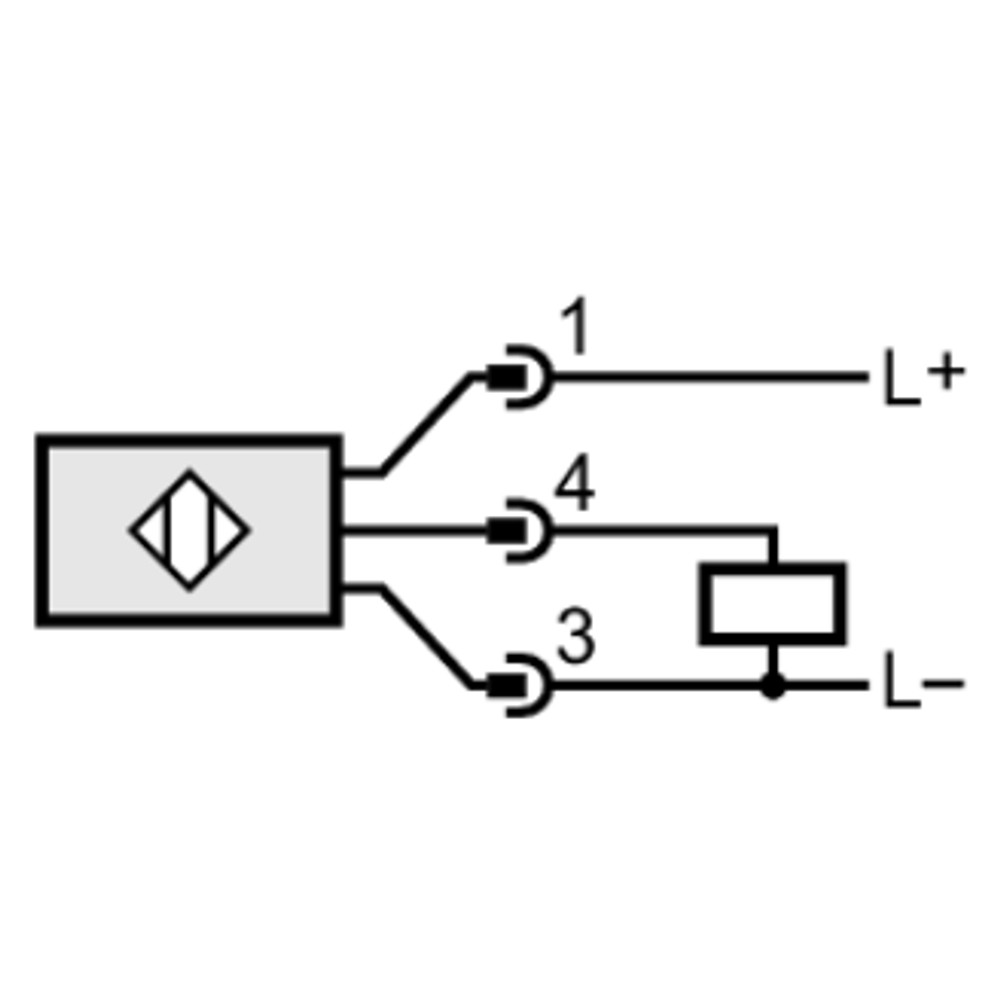

Conecte o conector M12 de codificação A ao circuito compatível; consulte o datasheet para confirmar a pinagem antes de energizar.
Verifique que a alimentação esteja entre 10 e 30 V DC e que a entrada do sistema seja compatível com saída PNP.
Ajuste a distância de comutação e selecione a função de abertura/fechamento conforme a aplicação; confirme a indicação de operação e comutação.

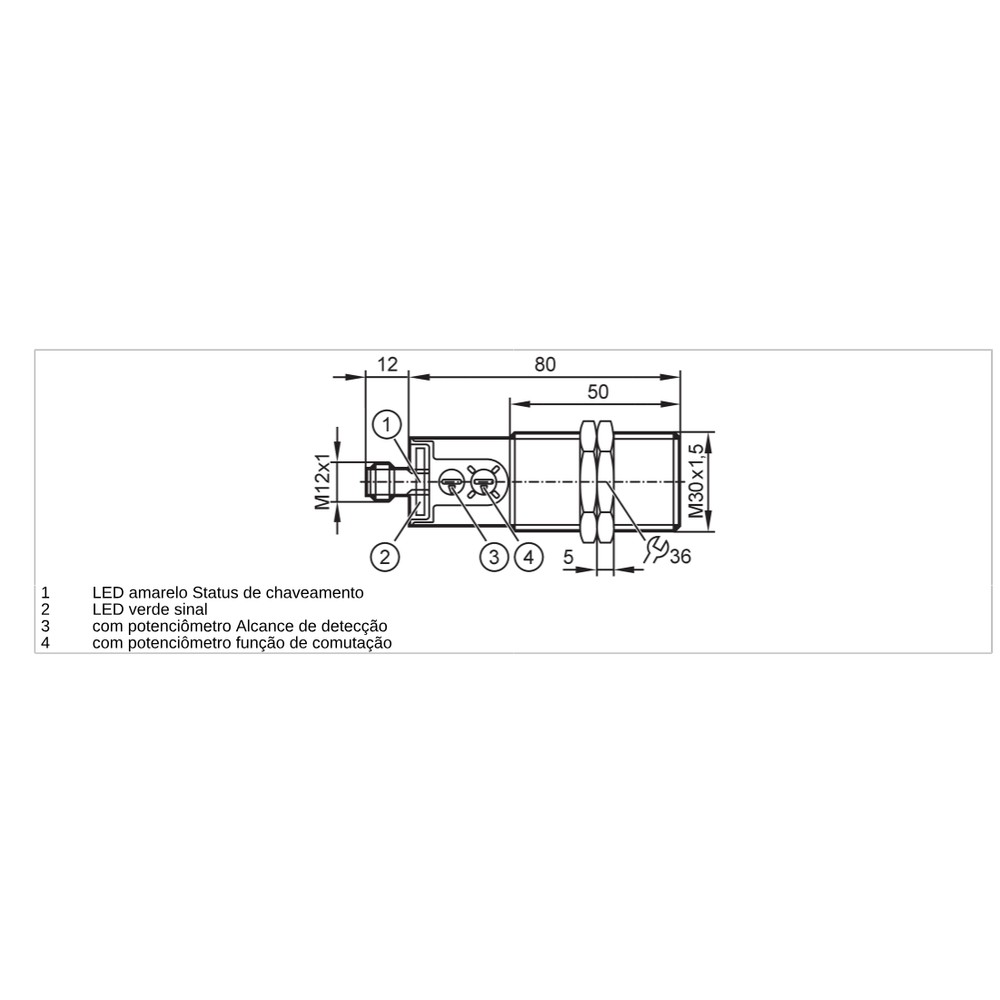

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta.	Alimentação fora da faixa especificada, ligação incorreta ou incompatibilidade entre a saída PNP e a entrada do controlador.	Meça a alimentação nos terminais e confira o tipo de entrada e a pinagem no datasheet antes de substituir o sensor.
A saída comuta em uma distância diferente da esperada.	Ajuste de distância não adequado à aplicação ou instalação incompatível com a condição não embutida.	Confirme a montagem, verifique o ajuste da distância de comutação e compare o resultado com as condições e limites do datasheet.
O controlador não recebe dados IO-Link.	Configuração de comunicação incompatível, porta mestre incorreta ou conexão elétrica inadequada.	Confirme a revisão IO-Link, COM2 a 38,4 kBaud e a exigência de master port classe A; inspecione também o conector e a ligação.
A leitura ou comutação fica instável.	Condição de instalação ou ajuste que não corresponde à aplicação; a ficha não especifica materiais-alvo ou condições particulares para cada objeto.	Verifique fixação, distância e ajuste no local de uso; consulte o datasheet e valide o funcionamento com o objeto real antes da troca.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica do KI6000 em português (Datasheet) Desenho em escala do KI6000 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o KI6000 e para que serve?

É um sensor capacitivo da ifm destinado à detecção de nível e objetos. Possui saída PNP, interface IO-Link e montagem não embutida.

Com quais sistemas elétricos e de comunicação ele pode trabalhar?

É compatível com alimentação de 10 a 30 V DC e circuito de entrada adequado a saída PNP. Para IO-Link, a ficha indica revisão 1.1, COM2 e master port classe A; também há modo SIO.

O que acompanha o sensor?

A ficha informa a inclusão de duas porcas de fixação. Não há indicação de cabo ou mestre IO-Link incluído.

Posso instalar o KI6000 embutido?

Não. A montagem especificada para este modelo é não embutida.

Ele funciona em uma entrada que exige saída NPN?

Não é a saída indicada para esse requisito: o KI6000 possui saída PNP. Verifique a compatibilidade elétrica do controlador antes da compra.

O sensor não está comutando; o que devo verificar antes de trocar?

Confira a alimentação, a pinagem e se a entrada do controlador é compatível com PNP. Verifique também o ajuste e as condições de montagem conforme o datasheet.

A comunicação IO-Link não aparece no mestre; qual pode ser a causa?

Verifique se a porta é classe A e se a configuração atende à revisão 1.1 e à transferência COM2 de 38,4 kBaud. Confira também o conector e a ligação elétrica.

Devo escolher o KI6000 ou um sensor embutido?

Escolha o KI6000 quando a instalação aceitar montagem não embutida e rosca M30 x 1,5. Se o projeto exigir montagem embutida, procure um modelo cuja ficha especifique essa condição.

Como faço a instalação e o ajuste?

Fixe o sensor na rosca M30 x 1,5, conecte o M12 conforme a pinagem do datasheet e ajuste a distância e a função de saída para a aplicação. Confirme a comutação antes de colocar o sistema em operação.

Que cuidados de uso devo observar?

Mantenha a alimentação e a temperatura ambiente dentro dos limites especificados e respeite a montagem não embutida. Para pinagem, ajuste e condições de aplicação, consulte a ficha técnica do fabricante.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que utiliza o princípio capacitivo para detectar objetos ou níveis; a ficha identifica essa tecnologia. (Ref.: Tipo de sensor: capacitivo)

PNP

Tipo de saída de comutação especificado para o KI6000. (Ref.: Função elétrica: PNP)

IO-Link

Interface de comunicação do sensor, indicada na revisão 1.1 e com transferência COM2. (Ref.: Interface de comunicação)

Abreviação usada na ficha para a distância real de comutação; o KI6000 informa Sr de 25 ± 10 %. (Ref.: Distância real de comutação Sr)

Montagem não embutida

Condição de instalação declarada para o sensor e para o alcance informado. (Ref.: Montagem: não embutido)
