Sensor Indutivo IFM IB0012 - 20mm 2-Fios 10m

Pré-visualizar: IB0012 IFM - Sensor Indutivo IFM Automação Industrial 20mm 2-Fios 10m

IB0012 IFM - Sensor Indutivo IFM Automação Industrial 20mm 2-Fios 10m

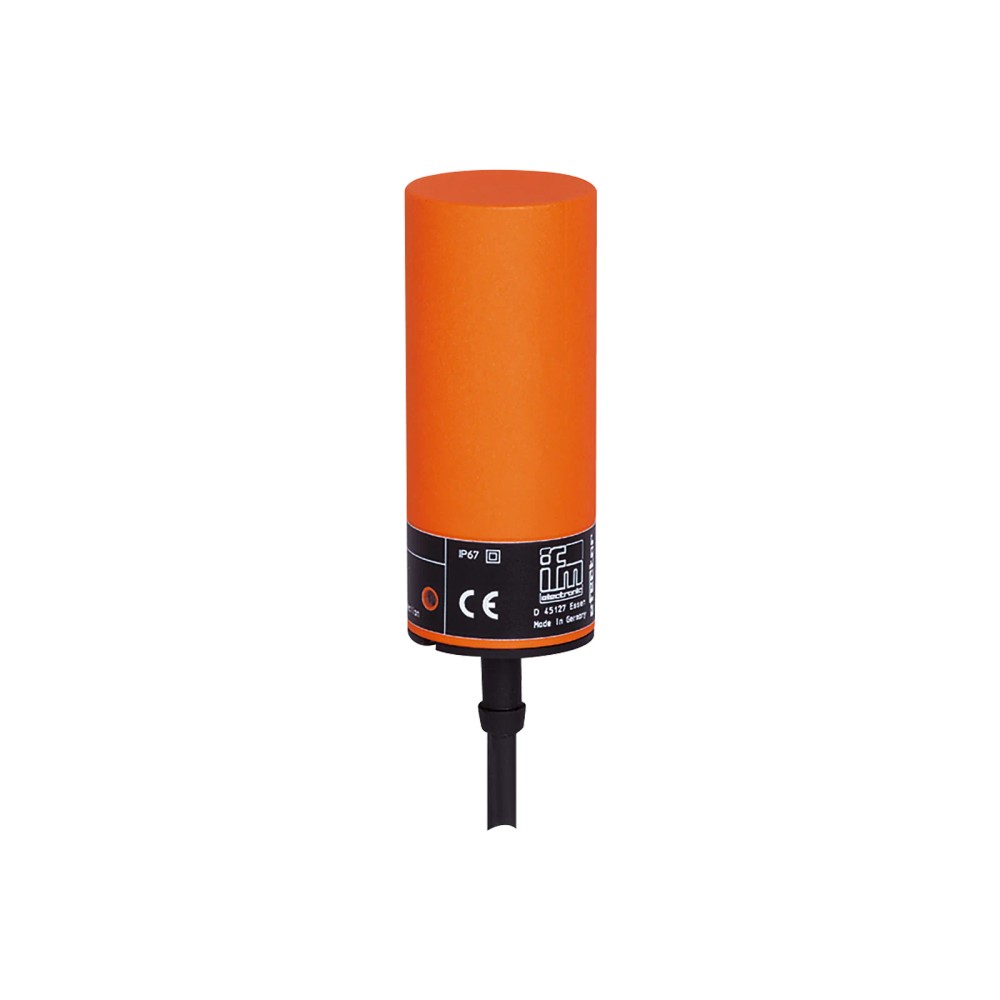

Imagem meramente ilustrativa

R$ 1.334,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IB0012
EAN: 4021179077880
NCM do produto: 85365090

Destaques do Produto Alcance nominal 20...mais

Fechar menu

Saiba mais sobre: "IB0012 IFM - Sensor Indutivo IFM Automação Industrial 20mm 2-Fios 10m"

Destaques do Produto

Alcance nominal

20 mm; não embutido

Alimentação

20...250 V AC/DC

Tipo de saída

Normalmente aberta, 2 fios

Conexão

Cabo PVC de 10 m

Frequência de comutação

25 Hz em AC / 50 Hz em DC

Montagem mecânica

Invólucro cilíndrico, Ø 34 mm x 82 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Condições com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IB0012, 20 mm, não embutido, 2 fios, saída normalmente aberta, cabo PVC de 10 m

O IFM IB0012 é um sensor indutivo cilíndrico para detecção de objetos metálicos em aplicações de automação industrial. Possui alcance nominal de detecção de 20 mm, saída normalmente aberta de 2 fios e alimentação de 20 a 250 V AC/DC. A conexão é feita por cabo PVC de 10 m, e o invólucro tem proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo cilíndrico
Código	IB0012
Alcance de detecção	20 mm; montagem não embutida
Saída	Normalmente aberta, 2 fios
Alimentação	20...250 V AC/DC
Conexão elétrica	Cabo PVC de 10 m; 2 x 0,5 mm²
Dimensões	Ø 34 mm / comprimento 82 mm
Proteção do invólucro	IP67
Temperatura ambiente	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações industriais, respeitando o alcance e as condições elétricas e ambientais indicadas na ficha.
Instalações que aceitem sensor de montagem não embutida, alimentação de 20...250 V AC/DC e saída normalmente aberta de 2 fios.
Aplicações em que o cabo PVC de 10 m seja adequado ao percurso de ligação e a frequência de comutação requerida não exceda 25 Hz em AC ou 50 Hz em DC.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir montagem embutida: o IB0012 é especificado como não embutido.
Não selecionar para alimentação abaixo de 20 V ou acima de 250 V, ou para frequência de comutação superior a 25 Hz em AC ou 50 Hz em DC.
Não presumir proteção contra sobrecarga, curto-circuito ou inversão de polaridade: esses recursos são indicados como não disponíveis.

APLICAÇÕES E USO

Aplicação declarada: detecção indutiva em automação e aplicações industriais. A ficha identifica o uso industrial, mas não detalha uma máquina ou processo específico.
Possibilidade de aplicação: detecção de presença ou aproximação de objetos metálicos em uma instalação que aceite montagem não embutida, alimentação de 20...250 V AC/DC e os limites de comutação declarados; validar o material do alvo e o alcance efetivo pelos fatores de correção.
Limites a considerar na aplicação: temperatura ambiente de -25...80 °C, proteção IP67, distância de trabalho informada de 0...16,2 mm e frequência de comutação de 25 Hz em AC ou 50 Hz em DC. A ficha não especifica protocolo de comunicação.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IB0012, 20 mm, não embutido, 2 fios, saída normalmente aberta, cabo PVC de 10 m, verifique estes pontos:

Escolha o IB0012

Quando a aplicação requer detecção indutiva com alcance nominal de 20 mm, montagem não embutida, saída normalmente aberta de 2 fios e alimentação dentro de 20...250 V AC/DC. Confirme também a frequência de comutação e o espaço para o corpo cilíndrico de Ø 34 mm e 82 mm de comprimento.

Procure uma configuração diferente

Se a montagem precisar ser embutida, se a saída requerida não for normalmente aberta, se a instalação ultrapassar os limites de tensão ou frequência indicados, ou se forem necessárias proteções elétricas que este modelo não possui, selecione um produto cuja ficha declare esses requisitos. A ficha disponível não identifica um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identificação do princípio de detecção declarado.
Código do produto	IB0012	Referência do modelo.
Aplicação	Aplicações industriais / automação industrial	Aplicação informada na ficha do produto.
Saída	Normalmente aberta	Estado de saída especificado.
Montagem	Não embutido	Requisito de instalação indicado para o sensor.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação declarada.
Número de fios	2	Configuração elétrica do sensor.
Conexão elétrica	Cabo de 10 m, PVC; 2 x 0,5 mm²	Cabo integrado e seção dos condutores informados.
Cores dos fios	BN = marrom; BU = azul	Identificação dos condutores conforme a ficha.
Classe de proteção	II	Classe de proteção elétrica declarada.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Proteção externa especificada para o circuito.
Proteção contra sobrecarga	Não	A ficha não declara proteção contra sobrecarga.
Proteção contra curto-circuitos	Não	A ficha não declara proteção contra curto-circuitos.
Proteção contra inversão de polaridade	Não	A ficha não declara proteção contra inversão de polaridade.

Saída e comutação
Função de saída	Normalmente aberta	Função de comutação especificada.
Frequência de comutação AC	25 Hz	Frequência máxima declarada para operação AC.
Frequência de comutação DC	50 Hz	Frequência máxima declarada para operação DC.
Corrente de saída mínima	5 mA	Valor mínimo especificado para a saída.
Corrente residual máxima	2,5 mA (250 V AC) / 1,3 mA (110 V AC) / 0,8 mA (24 V DC)	Valores dependentes da tensão informados na ficha.
Corrente constante máxima da saída AC	250 mA; 350 mA até 50 °C	Limite de corrente declarado para a saída em AC.
Corrente constante máxima da saída DC	100 mA	Limite de corrente declarado para a saída em DC.
Corrente máxima de pico da saída de comutação	2200 mA; 20 ms / 0,5 Hz	Condição temporal associada ao valor de pico na ficha.
Queda de tensão máxima da saída AC	6,5 V	Queda de tensão declarada em AC.
Queda de tensão máxima da saída DC	6 V	Queda de tensão declarada em DC.

Detecção e desvios
Alcance de detecção	20 mm	Alcance nominal especificado; montagem não embutida.
Distância real de comutação Sr	20 ± 10 % mm	Faixa relativa do ponto real de comutação indicada.
Distância de trabalho	0...16,2 mm	Faixa de trabalho informada pelo fabricante.
Histerese	1...15 % de Sr	Histerese especificada como porcentagem da distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,4; cobre: 0,3	Fatores por material indicados na ficha; considerar ao avaliar o alcance na aplicação.

Condições ambientais e conformidade
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP67	Grau de proteção declarado para o invólucro.
EMC	EN 60947-5-2; EN 55011 classe B	Normas e classe de referência indicadas na ficha.
MTTF	610 anos	Valor de MTTF apresentado no conjunto de dados do produto; não equivale a uma garantia de vida útil.

Dados mecânicos
Invólucro	Cilíndrico	Formato mecânico declarado.
Dimensões	Ø 34 mm / comprimento 82 mm	Dimensões externas informadas.
Material do invólucro	PBT	Material declarado para o invólucro.
Material do cabo	PVC	Material declarado para o cabo de conexão.
Peso	569 g	Massa informada no conjunto de dados do produto.

Indicadores e acessórios
Display de status de chaveamento	1 LED amarelo	Indicador de estado de comutação declarado.
Material incluído	1 arruela de fixação	Acessório indicado como incluído na ficha.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
Observação após curto-circuito	Testar as funções operacionais do aparelho	Orientação registrada na ficha após ocorrência de curto-circuito.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado; a ficha descreve uma saída de comutação discreta.

Conexões

Elétrica Cabo PVC de 10 m, 2 x 0,5 mm², dois fios: BN = marrom e BU = azul. Alimentação indicada: 20...250 V AC/DC. A saída é normalmente aberta; verificar a compatibilidade elétrica com a carga e o circuito antes da ligação.

Processo Não há conexão de processo roscada especificada. A fixação mecânica e o espaço disponível devem ser verificados conforme o desenho dimensional do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito de detecção com alimentação entre 20 e 250 V AC/DC e entrada compatível com saída normalmente aberta de 2 fios	✓	A ficha especifica alimentação de 20...250 V AC/DC e saída normalmente aberta de 2 fios; confirmar os requisitos da carga e da entrada conectada.
Aplicação que exige frequência de comutação até 25 Hz em AC ou até 50 Hz em DC	✓	Esses são os valores de frequência de comutação especificados para AC e DC.
Montagem que exige sensor embutido	✗	O produto é especificado como não embutido.
Sistema que exige protocolo de comunicação, como IO-Link	✗	A ficha não especifica protocolo de comunicação; informa uma saída de comutação discreta.
Circuito que depende da proteção interna contra curto-circuito, sobrecarga ou inversão de polaridade	✗	A ficha indica que essas proteções não estão disponíveis.
Instalação em ambiente dentro da faixa de -25...80 °C e que requer invólucro IP67	✓	A temperatura ambiente e o grau de proteção declarados são, respectivamente, -25...80 °C e IP67.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IB0012, 20 mm, não embutido, 2 fios, saída normalmente aberta, cabo PVC de 10 m

Confirme que o código do sensor é IB0012 e que as dimensões e a montagem não embutida atendem ao espaço disponível.
Verifique a faixa da alimentação, o tipo de circuito AC/DC, a carga conectada e os limites elétricos da saída no datasheet antes de energizar.
Instale o sensor com o arranjo mecânico adequado à montagem não embutida e consulte o desenho dimensional do fabricante para as dimensões.
Posicione o alvo e valide a distância de detecção na aplicação, considerando a distância de trabalho e o fator de correção correspondente ao material.
Conecte os condutores conforme a identificação da ficha: BN = marrom e BU = azul; siga o esquema do fabricante para o circuito específico.
Use a proteção externa especificada e, após a ligação, verifique o chaveamento e o LED de status. Se ocorrer curto-circuito, teste as funções operacionais do aparelho antes de recolocá-lo em serviço.

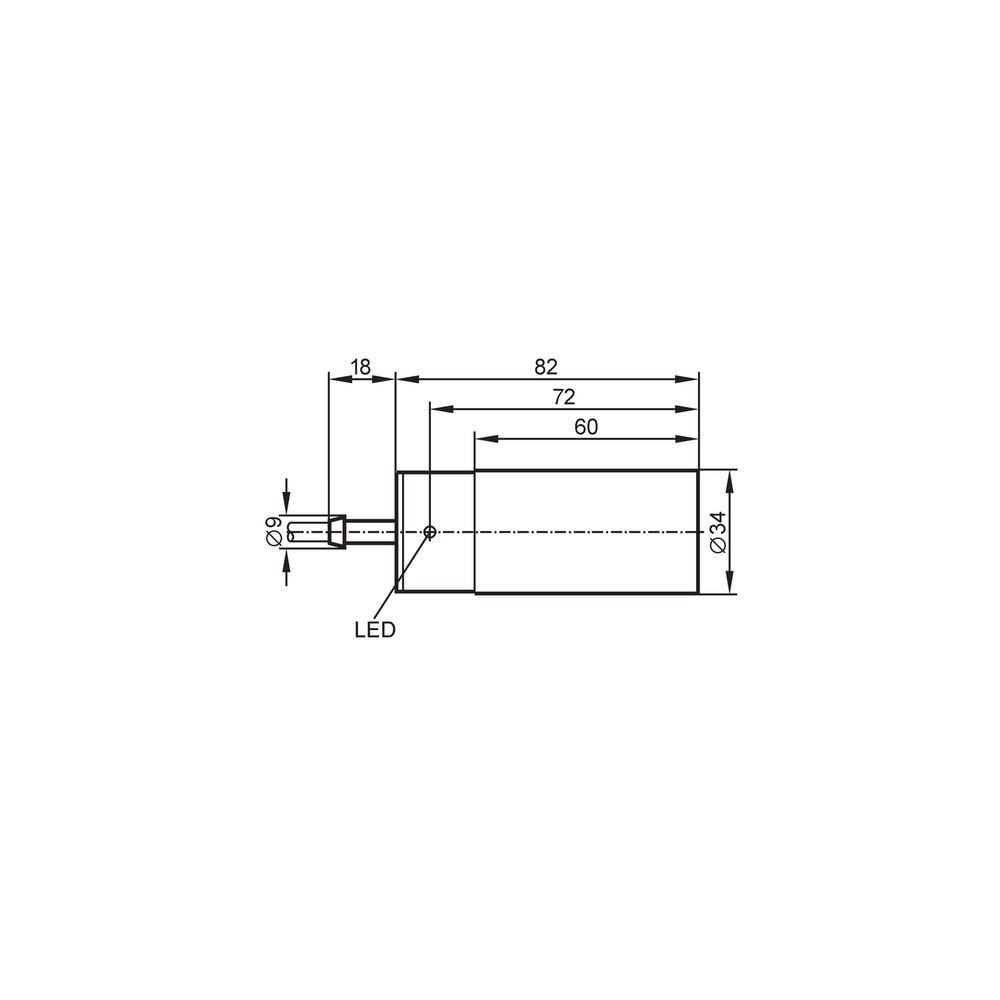

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

1 arruela de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta durante o teste.	Alimentação fora da faixa especificada, ligação inadequada ou alvo fora da distância de trabalho.	Meça a alimentação, confira o circuito com o datasheet e teste o alvo dentro da distância de trabalho indicada.
A entrada conectada permanece acionada ou apresenta comportamento inesperado quando o sensor deveria estar aberto.	A corrente residual da saída pode ser relevante para a entrada ou carga utilizada.	Compare a corrente residual especificada para a tensão de operação com os requisitos da entrada e faça a verificação do circuito conforme o fabricante do equipamento conectado.
O alcance observado é menor que o esperado.	Material do alvo com fator de correção inferior ao do aço ou posicionamento fora da distância de trabalho.	Identifique o material do alvo, consulte o fator de correção informado e meça o posicionamento em relação à distância de trabalho.
O funcionamento fica irregular após um curto-circuito.	O produto não declara proteção contra curto-circuitos; o evento pode afetar o funcionamento do aparelho ou do circuito.	Desenergize e inspecione o circuito e a carga; antes de voltar à operação, teste as funções do sensor, conforme a observação da ficha.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM IB0012 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IB0012 e para que serve?

É um sensor indutivo para aplicações industriais, indicado para detectar objetos por proximidade em automação. Sua saída é normalmente aberta e a montagem é não embutida.

Com quais tensões e frequência de comutação ele pode trabalhar?

A alimentação especificada é de 20...250 V AC/DC. A frequência de comutação indicada é 25 Hz em AC e 50 Hz em DC.

O que acompanha o produto?

A ficha informa uma arruela de fixação como material incluído e uma peça por embalagem. O sensor possui cabo PVC de 10 m.

Ele serve para uma instalação que exige montagem embutida?

Não: o IB0012 é especificado como não embutido. Para montagem embutida, selecione um sensor cuja ficha declare essa característica.

Posso usar este sensor em um circuito que precisa de proteção contra curto-circuito ou inversão de polaridade?

A ficha indica que o IB0012 não possui proteção contra curto-circuito nem contra inversão de polaridade. Se essas proteções forem requisito do circuito, confirme uma alternativa que as especifique.

O sensor parou de detectar; o que devo verificar antes de substituí-lo?

Confira primeiro a alimentação, a ligação dos fios, a distância do alvo e a compatibilidade do circuito com a saída de 2 fios. Verifique também o material do alvo e os fatores de correção indicados na ficha.

A entrada do controlador fica acionada mesmo quando o sensor parece aberto. O que pode causar isso?

Uma causa possível é a corrente residual da saída em relação aos requisitos da entrada conectada. Compare os valores especificados para a tensão utilizada com os dados do equipamento receptor antes de trocar o sensor.

Devo comprar um kit ou este sensor avulso?

A ficha especifica uma unidade por embalagem e inclui uma arruela de fixação. Não há indicação de kit; para aplicações com mais pontos de detecção, dimensione a quantidade de sensores necessária separadamente.

Como escolher entre o IB0012 e outro sensor indutivo?

Escolha o IB0012 quando os requisitos forem compatíveis com montagem não embutida, alcance nominal de 20 mm, saída normalmente aberta de 2 fios e alimentação de 20...250 V AC/DC. Para outros tipos de saída, montagem ou limites de operação, compare as respectivas fichas técnicas.

Que cuidados devo tomar na instalação elétrica?

Identifique BN como marrom e BU como azul e consulte o datasheet para o esquema de ligação adequado ao circuito. A ficha especifica fusível miniatura rápido de até 2 A conforme IEC 60127-2, folha 1, e recomenda testar as funções após um curto-circuito.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade usado para detectar objetos por princípio indutivo. (Ref.: tipo de produto: sensor indutivo.)

Montagem não embutida

Configuração de instalação declarada para o IB0012; deve ser considerada no arranjo mecânico. (Ref.: montagem: não embutido.)

Distância de trabalho

Faixa de distância de trabalho informada pelo fabricante para a detecção. (Ref.: 0...16,2 mm.)

Histerese

Diferença entre os pontos de comutação e descomutação, expressa na ficha em relação a Sr. (Ref.: 1...15 % de Sr.)

IP67

Grau de proteção declarado para o invólucro do sensor. (Ref.: proteção IP: IP67.)
