Sensor de Pressão IFM PI2897 - Display e IO-Link

Pré-visualizar: PI2897 IFM - Sensor de Pressão IFM com Display Indústria Alimentícia IO-Link -0,05 a 1 bar

PI2897 IFM - Sensor de Pressão IFM com Display Indústria Alimentícia IO-Link -0,05 a 1 bar

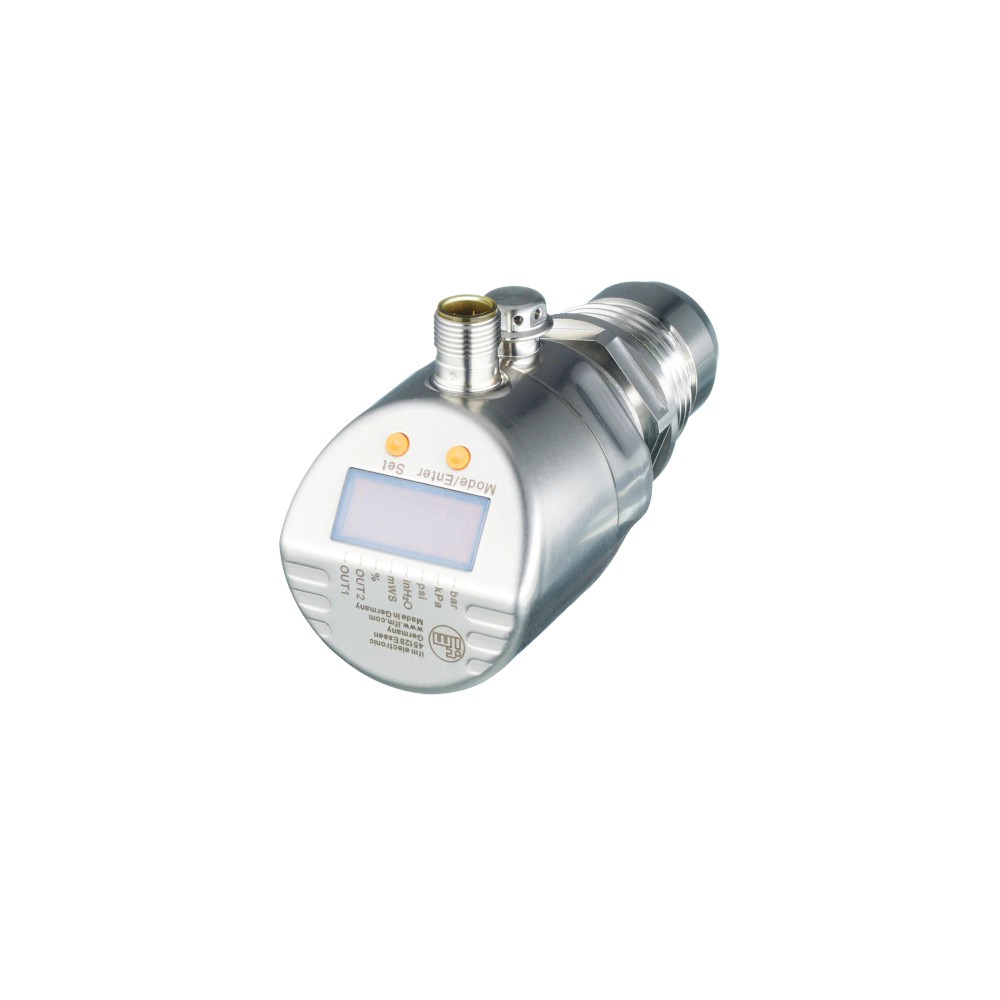

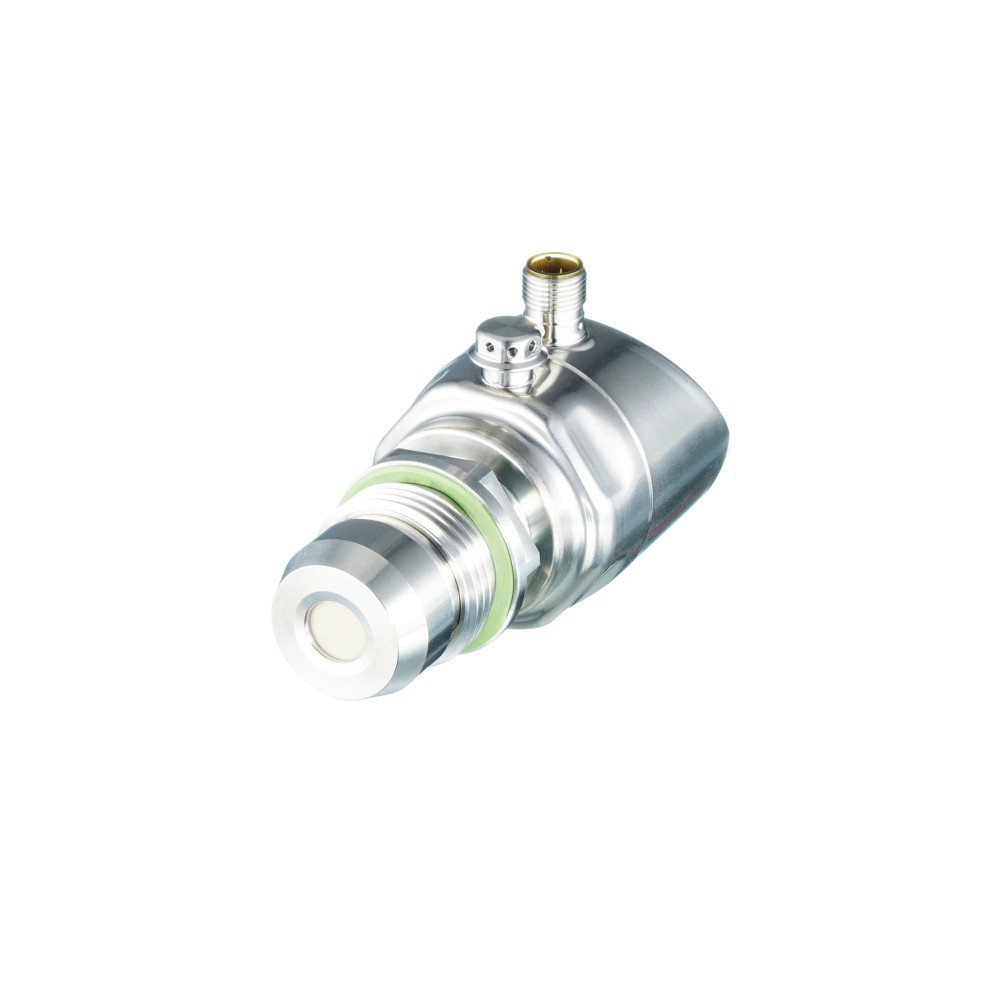

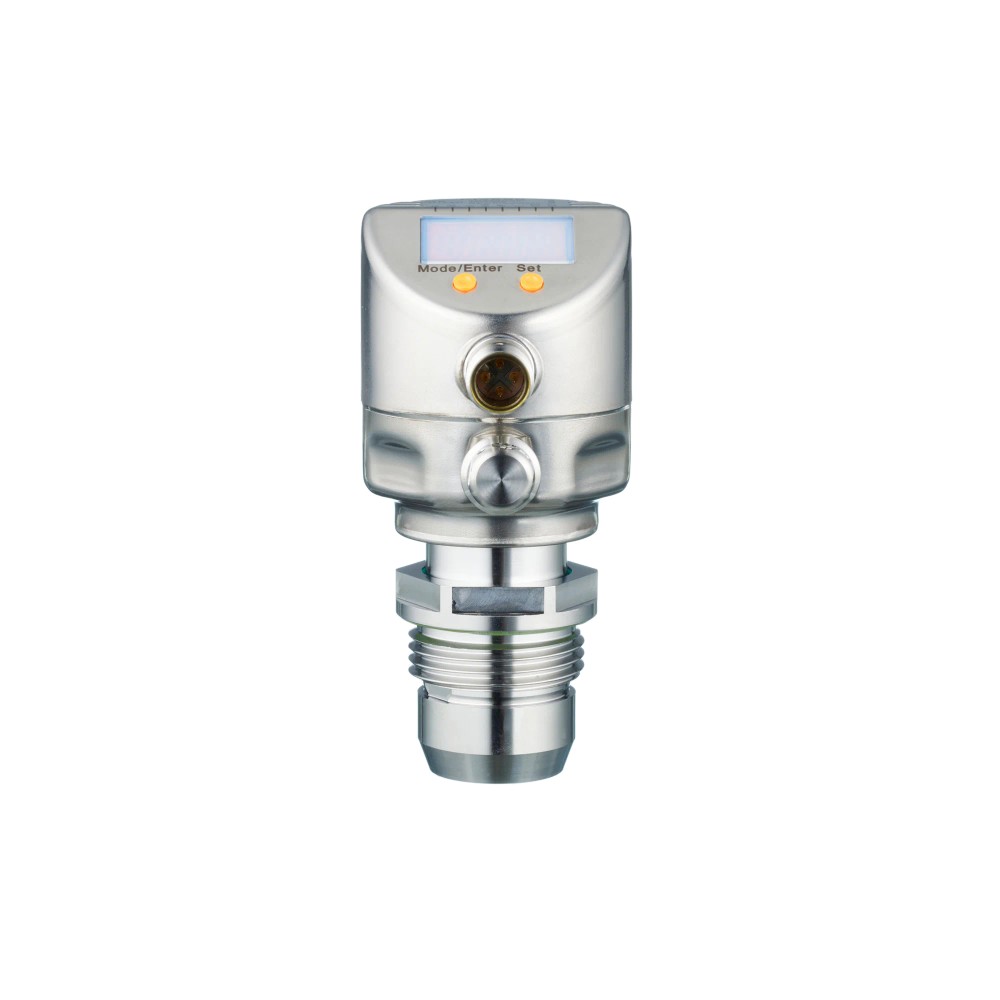

Imagem meramente ilustrativa

R$ 8.168,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI2897
EAN: 4021179267496
NCM do produto: 90262090

Destaques do Produto Faixa -0,05 a 1 bar...mais

Fechar menu

Saiba mais sobre: "PI2897 IFM - Sensor de Pressão IFM com Display Indústria Alimentícia IO-Link -0,05 a 1 bar"

Destaques do Produto

Faixa

-0,05 a 1 bar

Pressão

Relativa

Montagem

Faceada frontalmente

Processo

G 1 externa com cone de vedação

Comunicação e sinais

IO-Link, comutação e 4 a 20 mA

Display

Sim

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão IFM PI2897 com Display, IO-Link e Montagem Faceada, -0,05 a 1 bar

O IFM PI2897 é um sensor eletrônico de pressão relativa com display, destinado à montagem faceada em aplicações da indústria alimentícia e de bebidas. Mede de -0,05 a 1 bar e oferece saídas de comutação, sinal analógico de 4 a 20 mA e comunicação IO-Link. Sua conexão de processo é G 1 com rosca externa e cone de vedação; o grau de proteção informado é IP 67, IP 68 e IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PI2897
Tipo de pressão	Relativa
Faixa de medição	-0,05 a 1 bar
Conexão de processo	G 1, rosca externa com cone de vedação
Saídas	2 saídas digitais e 1 saída analógica; sinais configuráveis
Sinal analógico	4 a 20 mA, invertível e com escala ajustável
Comunicação	IO-Link, revisão 1.0
Conexão elétrica	1 conector M12, codificação A, 4 contatos dourados
Temperatura do fluido	-25 a 125 °C; até 145 °C por no máximo 1 h
Grau de proteção	IP 67, IP 68 e IP 69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em aplicações de alimentos e bebidas com montagem faceada, conforme a aplicação indicada na ficha.
Instalações que precisam de indicação local por display e de sinais de comutação, sinal analógico ou IO-Link.
Aplicações cujo fluido e temperatura estejam dentro dos limites especificados pelo fabricante.

⚠ Considere outro se precisa de:

Aplicações cuja pressão de operação exceda a resistência à pressão informada de 10 bar; não confundir esse limite com a faixa de medição de -0,05 a 1 bar.
Instalações que exijam conexão de processo diferente de G 1 externa com cone de vedação, sem adaptador ou validação mecânica apropriada.
Aplicações que excedam -25 a 125 °C continuamente no fluido ou 145 °C por mais de 1 hora.

APLICAÇÕES E USO

Aplicação indicada na ficha: medição de pressão em montagem faceada para a indústria alimentícia e de bebidas.
Pode ser avaliado em processos com meios pastosos e sólidos, bem como fluidos líquidos e gasosos, categorias de meios listadas no cadastro; confirme a compatibilidade do material com o fluido específico antes da instalação.
Para processos com fluido entre -25 e 125 °C, respeite o limite especial de 145 °C por no máximo 1 hora.
A faixa de medição é -0,05 a 1 bar. A resistência à pressão de 10 bar é um parâmetro distinto e não amplia a faixa de medição.
O grau de proteção informado é IP 67, IP 68 e IP 69K; a seleção deve considerar as condições reais de instalação e exposição.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão IFM PI2897 com Display, IO-Link e Montagem Faceada, -0,05 a 1 bar, verifique estes pontos:

Escolha o PI2897 quando

A aplicação exigir medição de pressão relativa na faixa de -0,05 a 1 bar, montagem faceada, display e uma ou mais opções entre saídas de comutação, 4 a 20 mA e IO-Link.

Avalie outra configuração quando

A faixa necessária estiver fora de -0,05 a 1 bar, a pressão exceder a resistência especificada de 10 bar, a conexão não corresponder a G 1 com cone de vedação ou a condição térmica ultrapassar os limites indicados. Confirme no datasheet a adequação ao fluido e à instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / IFM	Marca indicada no anúncio e na ficha do produto.
Modelo e SKU	PI2897	Identificação do produto.
GTIN	4021179267496	Código de identificação comercial informado.
Tipo de produto	Sensor eletrônico de pressão faceado frontalmente e com display	Descrição do tipo de produto.
Aplicação indicada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação descrita no cadastro do produto.
Substâncias indicadas	Meios pastosos e sólidos; fluidos líquidos e gasosos	Tipos de meios informados na ficha; confirme a adequação para o processo específico.

Faixa de medição e pressão
Faixa de medição	-0,05...1 bar; -50...1000 mbar; -0,73...14,5 psi; -5...100 kPa	Faixa declarada para a medição.
Tipo de pressão	Relativa	Referência de pressão indicada para a medição.
Resistência à pressão	10000 mbar / 145 psi / 1000 kPa	Valor de resistência à pressão informado; não substitui a faixa de medição.
Pressão mínima de ruptura	30000 mbar / 435 psi / 3000 kPa	Valor mínimo de pressão de ruptura indicado na ficha.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Limite de resistência a vácuo informado.
MAWP CRN	10 bar	Valor declarado na ficha como MAWP CRN.

Dados elétricos e alimentação
Tensão de operação, 2 fios	20...32 V DC	Intervalo de alimentação declarado para operação de 2 fios.
Tensão de operação, 3 fios	18...32 V DC	Intervalo de alimentação declarado para operação de 3 fios.
Consumo de corrente, 2 fios	3,6...21 mA	Consumo informado para operação de 2 fios.
Consumo de corrente, 3 fios	< 45 mA	Limite de consumo informado para operação de 3 fios.
Classe de proteção elétrica	III	Classe declarada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Condição de ensaio informada na ficha.

Saídas e sinais
Função elétrica	PNP/NPN	Configuração de saída indicada no cadastro.
Saídas digitais	2	Quantidade de saídas digitais declarada.
Saída analógica	1	Quantidade de saídas analógicas declarada.
Sinal analógico	4...20 mA, invertível e com escala ajustável	Faixa e recursos de configuração informados.
Sinais de saída	Sinal de comutação; sinal analógico; IO-Link	Sinais disponibilizados conforme configuração.
Saída de comutação	Abertura/fechamento, parametrizável	Função de saída configurável indicada.
Carga máxima, 2 fios	300 Ω	Carga máxima declarada para a configuração de 2 fios.
Carga máxima, 3 fios	(Ub - 10 V) / 20 mA	Relação de carga máxima informada para a configuração de 3 fios.
Corrente constante máxima, 3 fios	250 mA	Limite declarado para operação de 3 fios.
Queda de tensão máxima da saída de comutação DC, 3 fios	2 V	Valor máximo informado para a saída de comutação.
Frequência de comutação DC, 3 fios	125 Hz	Frequência de comutação declarada.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção contra curto-circuito informado.

Interfaces e comunicação
Interface	IO-Link	Interface de comunicação declarada.
Revisão IO-Link	1.0	Revisão indicada na ficha.
Classe de master Port exigida	A	Classe necessária para a conexão IO-Link, conforme informado.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e tipo de transferência declarados.
Device IDs suportados	Default 256	Valor informado na ficha.
Dados de processo binários	2	Quantidade declarada de dados de processo binários.
Dados de processo analógicos	1	Quantidade declarada de dados de processo analógicos.
Tempo mínimo do ciclo do processo	2,3 ms	Tempo mínimo declarado para o ciclo de processo.
Watchdog integrado	Sim	Recurso indicado na ficha.

Tempos de resposta e comutação
Retardo de prontidão, 2 fios	1 s	Tempo informado para operação de 2 fios.
Retardo de prontidão, 3 fios	0,5 s	Tempo informado para operação de 3 fios.

Condições ambientais e proteção
Temperatura de operação ambiente	-25...80 °C	Intervalo de temperatura ambiente declarado.
Temperatura do fluido	-25...125 °C; 145 °C por no máximo 1 h	Limites de temperatura do fluido informados.
Temperatura de armazenamento	-40...100 °C	Intervalo de armazenamento declarado.
Grau de proteção	IP 67; IP 68; IP 69K	Classes declaradas na ficha; a adequação depende das condições de instalação e uso.
Resistência a choques	50 g (11 ms), DIN IEC 68-2-27	Condição e referência de ensaio informadas.
Resistência a vibrações	20 g (10...2000 Hz), DIN IEC 68-2-6	Faixa e referência de ensaio informadas.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima declarada na ficha.

Dados mecânicos e conexão
Tipo de montagem	Faceado frontalmente	Configuração de montagem especificada.
Conexão de processo	G 1, rosca externa com cone de vedação; 27 mm	Tipo de conexão e dimensão indicados na ficha.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector e contatos declarados.
Dimensões	Ø 50 mm / comprimento 106 mm	Dimensões informadas no cadastro.
Invólucro	Cilíndrico	Formato declarado.
Peso	378 g	Peso informado no cadastro do produto.
Materiais do corpo	1.4404 (aço inoxidável / 316L); FKM; PTFE; PBT; PEI; PFA	Materiais listados para o produto; a ficha não detalha a distribuição de cada material por componente.
Materiais em contato com o fluido	Cerâmica (99,9 % Al2O3); 1.4435 (aço inoxidável / 316L); PTFE	Materiais de contato com o fluido declarados.
Acabamento de superfície	Ra < 0,4 µm / Rz = 4 µm	Características da superfície em contato com o fluido, conforme a ficha.

Display e elementos de operação
Display	Sim	Presença de display indicada nos dados do anúncio.

Outros dados declarados
MTTF	149 anos	Valor declarado no cadastro; não representa garantia de vida útil em qualquer condição.
Certificado UL	E174189	Identificador de certificado informado.
Modo SIO	Sim	Suporte indicado na ficha.
Quantidade por embalagem	1 peça	Quantidade informada por embalagem.
NCM	9026.20.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.0; transferência COM2 (38,4 kBaud); classe de master Port exigida A.

• Saída analógica de 4 a 20 mA, invertível e com escala ajustável.

• Sinais de comutação configuráveis; função elétrica PNP/NPN.

Conexões

Elétrica Conector M12 único, codificação A, 4 contatos dourados. Alimentação informada: 18...32 V DC em operação de 3 fios e 20...32 V DC em operação de 2 fios. Verifique a pinagem no datasheet antes da ligação; compatibilidade do conector não confirma, por si só, compatibilidade elétrica com o controlador.

Processo G 1, rosca externa com cone de vedação; montagem faceada frontalmente. A compatibilidade mecânica depende de a conexão correspondente estar disponível no ponto de instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou mestre IO-Link com classe de Port A, usando IO-Link revisão 1.0 e COM2.	✓	Esses requisitos de comunicação estão indicados na ficha do produto.
Entrada analógica compatível com sinal de 4 a 20 mA.	✓	O sensor disponibiliza sinal analógico de 4 a 20 mA, invertível e com escala ajustável; confira a compatibilidade elétrica da entrada e da alimentação.
Ponto de processo com conexão G 1 externa com cone de vedação e montagem faceada compatível.	✓	Corresponde à conexão de processo e ao tipo de montagem informados.
Ponto de instalação sem conexão correspondente a G 1 externa com cone de vedação.	✗	A conexão indicada para o sensor não corresponde à conexão do ponto; não há adaptador incluído especificado.
Processo que requer medição fora de -0,05 a 1 bar.	✗	A necessidade está fora da faixa de medição declarada para o PI2897.
Fluido acima de 125 °C continuamente ou acima de 145 °C durante uma exposição de até 1 hora.	✗	A ficha informa -25...125 °C para o fluido e 145 °C como máximo por 1 hora.

INSTALAÇÃO

Como instalar o Sensor de Pressão IFM PI2897 com Display, IO-Link e Montagem Faceada, -0,05 a 1 bar

Confirme que a faixa de pressão requerida está dentro de -0,05 a 1 bar e que a aplicação utiliza pressão relativa.
Verifique se o ponto de instalação aceita conexão G 1 externa com cone de vedação e montagem faceada.
Confira dimensões, espaço disponível e orientação de montagem no desenho dimensional do fabricante.
Verifique a compatibilidade do fluido com os materiais em contato e respeite os limites de temperatura especificados.
Selecione a ligação de 2 ou 3 fios conforme o sistema e confira alimentação, carga e esquema de conexão no datasheet antes de energizar.
Conecte o M12 e configure a saída ou IO-Link conforme a arquitetura de controle; valide a leitura e os sinais durante o comissionamento.

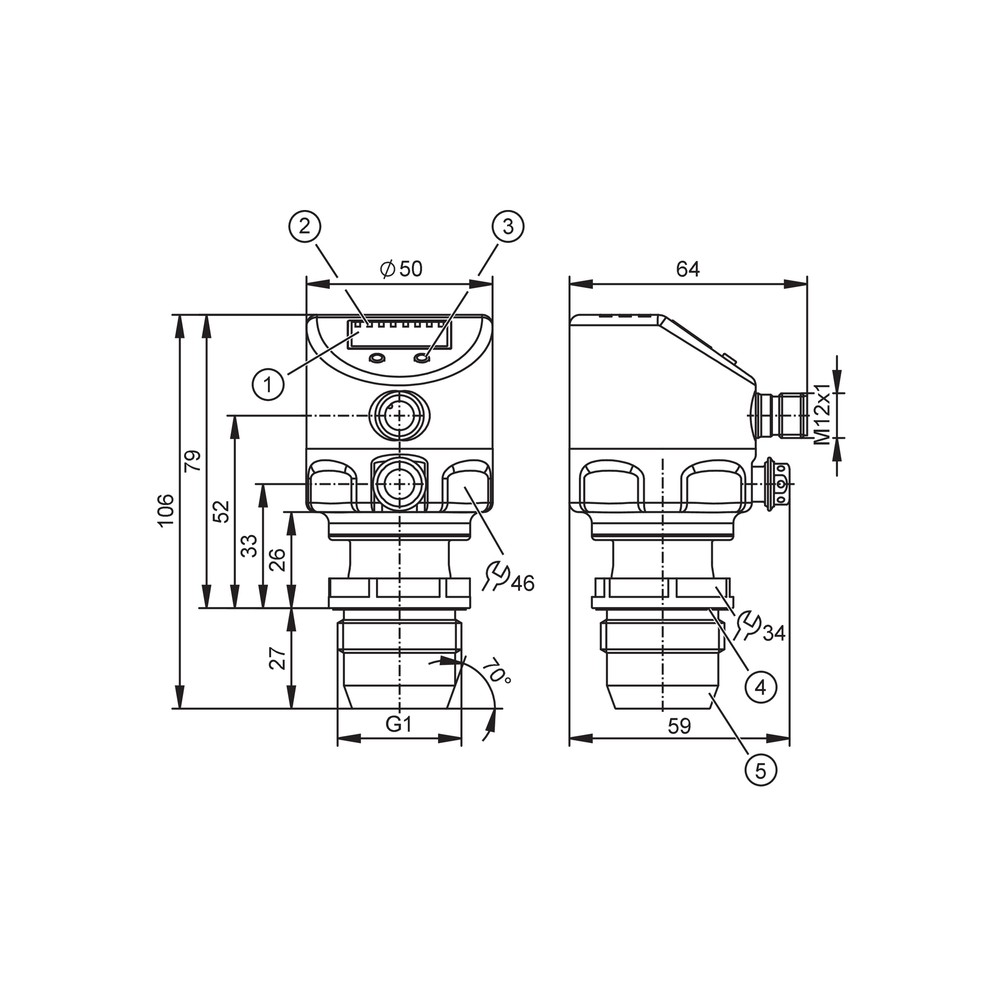

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe sinal do sensor.	Alimentação, ligação elétrica ou configuração da entrada incompatível com o modo de operação utilizado.	Meça a alimentação no conector e compare a ligação de 2 ou 3 fios, a pinagem e a configuração da entrada com o datasheet.
A leitura analógica permanece fora da escala esperada.	Escala da saída configurada de forma diferente da esperada ou incompatibilidade entre a saída e a entrada do controlador.	Confira a configuração da saída 4...20 mA e a escala ajustável; verifique se a entrada do controlador aceita o sinal utilizado.
O mestre não reconhece o sensor por IO-Link.	Classe do Port ou parâmetros de comunicação incompatíveis com os requisitos do dispositivo.	Confirme que o mestre utiliza classe de Port A e confira revisão IO-Link 1.0 e COM2 (38,4 kBaud).
Há vazamento ou a montagem não assenta corretamente no processo.	Conexão do ponto diferente de G 1 com cone de vedação ou montagem incompatível com a instalação faceada.	Compare a conexão do ponto com a especificação do sensor e consulte o desenho dimensional; não force o encaixe.

DOCUMENTAÇÃO TÉCNICA

Datasheet PI2897 em português (Datasheet) Desenho em escala do PI2897 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PI2897 e para que serve?

É um sensor eletrônico de pressão relativa com display, destinado à montagem faceada em aplicações da indústria alimentícia e de bebidas. Mede na faixa de -0,05 a 1 bar e disponibiliza sinais de comutação, analógico e IO-Link.

O PI2897 funciona com IO-Link e qual conexão elétrica utiliza?

Sim. A ficha informa IO-Link revisão 1.0, COM2 e master Port classe A; a conexão elétrica é M12, codificação A, com 4 contatos dourados.

O que acompanha o produto?

A ficha informa uma peça por embalagem, mas não especifica acessórios incluídos. Acessórios não foram listados.

Este sensor serve para medir pressões acima de 1 bar?

A faixa de medição especificada termina em 1 bar, portanto a ficha não o indica para medir valores acima dessa faixa. A resistência à pressão de 10 bar não deve ser confundida com a faixa de medição.

Posso usar o PI2897 com fluido acima de 125 °C continuamente?

Não conforme os limites informados: a temperatura do fluido é -25 a 125 °C, com 145 °C permitidos por no máximo 1 hora. A ficha não indica operação contínua acima de 125 °C.

O display acende, mas o controlador não recebe leitura: o que verifico?

Verifique a alimentação, o modo de ligação de 2 ou 3 fios, a pinagem M12 e a configuração da entrada do controlador. Para IO-Link, confira também a classe Port A e os parâmetros de comunicação requeridos.

A leitura de 4 a 20 mA está deslocada; preciso trocar o sensor?

Não necessariamente: a saída é invertível e tem escala ajustável. Confira primeiro a configuração da escala e a compatibilidade da entrada analógica do controlador.

Devo escolher o PI2897 ou um sensor com outra faixa?

Escolha o PI2897 quando a faixa necessária estiver dentro de -0,05 a 1 bar e a aplicação exigir montagem faceada, display ou as interfaces descritas. Se a faixa requerida for diferente, procure um modelo cuja faixa de medição corresponda ao processo.

O que devo conferir antes de instalar o sensor no processo?

Confirme a conexão G 1 externa com cone de vedação, o espaço de montagem, a compatibilidade do fluido e os limites de temperatura. Consulte o datasheet para a ligação elétrica e o desenho dimensional para as dimensões.

O produto inclui garantia ou há informação de procedência na ficha?

A ficha técnica fornecida não especifica condições de garantia ou procedência. Consulte os documentos e canais oficiais do fabricante para esses dados.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão de referência atmosférica, conforme o tipo de pressão declarado para o sensor.

Montagem faceada

Instalação em que a face de medição fica alinhada à conexão do processo, conforme o tipo de montagem informado.

IO-Link

Interface de comunicação industrial indicada para troca de dados entre o sensor e um master compatível.

Sinal de 4 a 20 mA

Sinal analógico de corrente utilizado para transmitir uma variável medida; neste sensor, é invertível e possui escala ajustável.

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de partículas e água, conforme as condições definidas para cada classe.

Ligações relacionadas com "PI2897 IFM - Sensor de Pressão IFM com Display Indústria Alimentícia IO-Link -0,05 a 1 bar"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PI2897 IFM - Sensor de Pressão IFM com Display Indústria Alimentícia IO-Link -0,05 a 1 bar"

Para avaliar, preencha:

Ligações relacionadas com
