Sensor Capacitivo IFM KI0024 M30 15mm AC/DC

Pré-visualizar: KI0024 IFM - Sensor Capacitivo ifm Detecção de nível M30 15mm AC/DC IP65

KI0024 IFM - Sensor Capacitivo ifm Detecção de nível M30 15mm AC/DC IP65

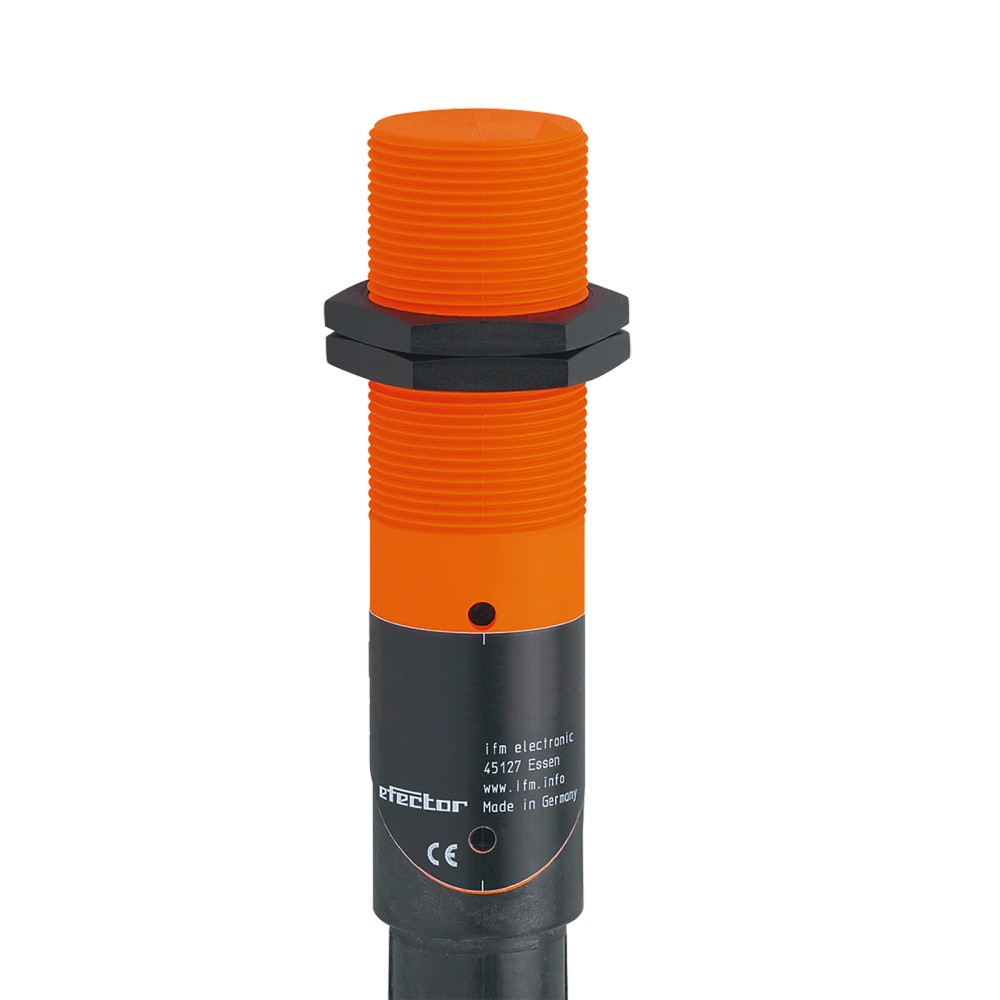

Imagem meramente ilustrativa

R$ 2.217,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI0024
EAN: 4021179146760
NCM do produto: 85365090

Destaques do Produto Tecnologia Capacitiva...mais

Fechar menu

Saiba mais sobre: "KI0024 IFM - Sensor Capacitivo ifm Detecção de nível M30 15mm AC/DC IP65"

Destaques do Produto

Tecnologia

Capacitiva

Montagem

Não embutida

Alcance nominal

15 mm

Alimentação

20...250 V AC/DC

Saída

Abertura / fechamento selecionável

Rosca

M30 x 1,5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor capacitivo ifm KI0024, M30 x 1,5, alcance de detecção de 15 mm, AC/DC, IP65

O ifm KI0024 é um sensor capacitivo para detecção de objetos ou materiais sem contato, com montagem não embutida. Possui alcance nominal de 15 mm, alimentação de 20 a 250 V AC/DC e saída de abertura ou fechamento selecionável. O invólucro roscado M30 x 1,5 e a proteção IP65 definem requisitos importantes para montagem e ambiente de uso.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Alcance de detecção	15 mm; montagem não embutida
Tensão de operação	20...250 V AC/DC
Função de saída	Abertura / fechamento selecionável
Frequência de comutação	25 Hz AC / 40 Hz DC
Conexão mecânica	Rosca M30 x 1,5; comprimento 125 mm
Proteção	IP65
Temperatura ambiente	-25...70 °C
Conexão elétrica	2 fios; terminais até 2,5 mm²
Identificação	KI0024; GTIN 4021179146760

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção capacitiva de materiais ou objetos em aplicações compatíveis com alcance nominal de 15 mm e montagem não embutida.
Instalações cuja alimentação esteja dentro de 20...250 V AC/DC e cuja carga seja compatível com a saída de 2 fios.
Montagem em rosca M30 x 1,5, dentro da faixa ambiente de -25...70 °C e com proteção IP65 adequada ao local.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir montagem embutida: a ficha especifica instalação não embutida.
Não selecionar quando a alimentação estiver fora da faixa de 20...250 V AC/DC.
Não presumir detecção garantida a 15 mm para todo material: o fator de correção depende do material, conforme dados do fabricante.

APLICAÇÕES E USO

Uso especificado: detecção capacitiva de objetos ou materiais em instalação não embutida, desde que a montagem, a distância e as condições elétricas respeitem os dados do fabricante.
Possibilidade de aplicação: detecção de materiais com diferentes fatores de correção, incluindo vidro, água, cerâmica e PVC; os fatores informados variam por material e devem ser considerados na validação da distância de comutação.
A operação é limitada à faixa ambiente de -25...70 °C e à proteção IP65. A ficha não declara aptidão para imersão ou para ambientes fora desses limites.

COMO ESCOLHER

Antes de comprar o Sensor capacitivo ifm KI0024, M30 x 1,5, alcance de detecção de 15 mm, AC/DC, IP65, verifique estes pontos:

Escolha o KI0024 quando

A aplicação exigir sensor capacitivo não embutido, com rosca M30 x 1,5, alcance nominal de 15 mm e alimentação de 20...250 V AC/DC. Confirme também a compatibilidade da carga com a saída de 2 fios.

Considere outra configuração quando

A instalação exigir montagem embutida, alimentação fora da faixa especificada ou desempenho de detecção diferente do alcance nominal. Compare os requisitos com a ficha técnica oficial antes de selecionar outro sensor.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor capacitivo	Tecnologia indicada na ficha do fabricante.
Modelo	KI0024	Código do produto e part number.
Marca	ifm	Fabricante indicado no anúncio.
GTIN	4021179146760	Identificador comercial informado.
Categoria	Sensores	Categoria do anúncio.

Detecção e saída
Alcance de detecção	15 mm; não embutido	Alcance nominal declarado; montagem não embutida.
Distância de trabalho	0...12,1 mm	Faixa de trabalho informada na ficha.
Distância real de comutação Sr	15 ± 10 % mm	Valor real de comutação declarado.
Função de saída	Abertura / fechamento, selecionável	Função de saída selecionável.
Distância de comutação ajustável	Sim	A ficha informa possibilidade de ajuste.
Configuração de fábrica da distância de comutação	15 mm	Ajuste de fábrica declarado.
Histerese	1...15 % de Sr	Faixa indicada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-15...15 % de Sr	Variação declarada em relação a Sr.
Fator de correção	Vidro: 0,4; água: 1; cerâmica: 0,2; PVC: 0,2	Fatores informados para os materiais listados; considerar ao avaliar a detecção.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação indicada na ficha técnica.
Número de fios	2 fios	Configuração elétrica do sensor.
Frequência de comutação AC	25 Hz	Frequência máxima declarada para operação AC.
Frequência de comutação DC	40 Hz	Frequência máxima declarada para operação DC.
Corrente de saída mínima	5 mA	Valor mínimo declarado; considerar na compatibilidade com a carga.
Corrente residual máxima	2,5 mA (250 V AC) / 1,7 mA (110 V AC) / 1,5 mA (24 V DC)	Valores declarados conforme tensão; relevantes para avaliar a carga em estado desligado.
Queda de tensão máxima da saída AC	10 V	Queda máxima especificada para a saída AC.
Queda de tensão máxima da saída DC	8 V	Queda máxima especificada para a saída DC.
Corrente constante máxima da saída de comutação AC	200 mA; para aplicação UL: 250 AC / 100 DC	Limites declarados na ficha; observar as condições de aplicação UL indicadas.
Corrente constante máxima da saída de comutação DC	200 mA; para aplicação UL: 250 AC / 100 DC	Limites declarados na ficha; observar as condições de aplicação UL indicadas.
Corrente máxima de pico da saída de comutação	1500 mA; 20 ms / 0,5 Hz	Valor de pico e condição temporal informados pelo fabricante.
Proteção contra sobrecarga	Não	Proteção não disponível; prever proteção adequada no circuito.
Proteção contra curto-circuitos	Não	Proteção não disponível; prever proteção adequada no circuito.
Proteção contra inversão de polaridade	Não	Proteção não disponível.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Requisito de proteção especificado pelo fabricante.
Classe de proteção	II	Classe elétrica declarada.
EMC	EN 60947-5-2	Norma indicada na ficha para compatibilidade eletromagnética.

Conexões e montagem
Designação da rosca	M30 x 1,5	Dimensão mecânica da conexão roscada.
Dimensões	M30 x 1,5 / L = 125 mm	Dimensão total informada no anúncio.
Tipo de montagem	Não embutido	Condição de montagem especificada.
Terminais	Até 2,5 mm²	Seção de condutor indicada para os terminais.
Prensa-cabo	M20 x 1,5	Designação informada nos dados do produto.
Revestimento do cabo	Ø 7...13 mm	Diâmetro indicado para o revestimento do cabo.
Material incluído	2 porcas de fixação	Acessórios incluídos conforme ficha do produto.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa de operação ambiental declarada.
Grau de proteção	IP65	Grau de proteção especificado; não implica aptidão para imersão.

Materiais e construção
Invólucro e tampa da extremidade	PBT	Materiais declarados pelo fabricante.
Porca	PC	Material declarado pelo fabricante.
Tampas	PC	Material declarado pelo fabricante.
Com potenciômetro	PPE	Material informado para a configuração com potenciômetro.

Indicadores e operação
Display de status de chaveamento	1 LED amarelo	Indicador visual de estado informado na ficha.
Ajuste de distância de comutação	Configurável	A ficha informa distância ajustável; consultar documentação para procedimento.

Dados adicionais
MTTF	468 anos	Valor informado no conjunto de dados do fabricante; não equivale a garantia de vida útil em qualquer aplicação.
Peso	137 g	Peso informado na ficha do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8536.50.90	Classificação fiscal informada no conjunto de dados.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; trata-se de uma saída de comutação.

Conexões

Elétrica Conexão por 2 fios, com terminais para condutores de até 2,5 mm². Alimentação de 20...250 V AC/DC. Verificar corrente residual, corrente mínima de saída e compatibilidade elétrica da carga na ficha técnica.

Processo Conexão mecânica roscada M30 x 1,5; montagem não embutida. O revestimento do cabo indicado é Ø 7...13 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Alimentação entre 20...250 V AC/DC e carga compatível com saída de 2 fios	✓	A faixa de alimentação e a conexão elétrica correspondem aos dados informados para o KI0024; a carga deve ser verificada considerando corrente mínima e residual.
Montagem em alojamento roscado M30 x 1,5 com instalação não embutida	✓	A rosca e o tipo de montagem correspondem às especificações do produto.
Aplicação que exige montagem embutida	✗	O produto é especificado para montagem não embutida.
Circuito que exige protocolo de comunicação digital	✗	A ficha especifica saída de comutação e não informa protocolo digital.
Ambiente entre -25 e 70 °C, com exposição compatível com IP65	✓	As condições estão dentro dos limites ambientais declarados; IP65 não deve ser interpretado como autorização para imersão.

INSTALAÇÃO

Como instalar o Sensor capacitivo ifm KI0024, M30 x 1,5, alcance de detecção de 15 mm, AC/DC, IP65

Confirme que a aplicação requer montagem não embutida e rosca M30 x 1,5.
Verifique se a temperatura ambiente e o grau de proteção declarado atendem às condições do local.
Confirme que a alimentação está entre 20...250 V AC/DC e que a carga é compatível com a saída de 2 fios.
Dimensione a proteção do circuito conforme a ficha: fusível miniatura rápido de até 2 A, conforme IEC 60127-2, folha 1.
Conecte os condutores aos terminais, respeitando a seção máxima indicada de 2,5 mm²; consulte o datasheet para o esquema elétrico específico.
Após a montagem, verifique o estado do LED amarelo e valide o ponto de comutação com o material e a distância reais da aplicação.

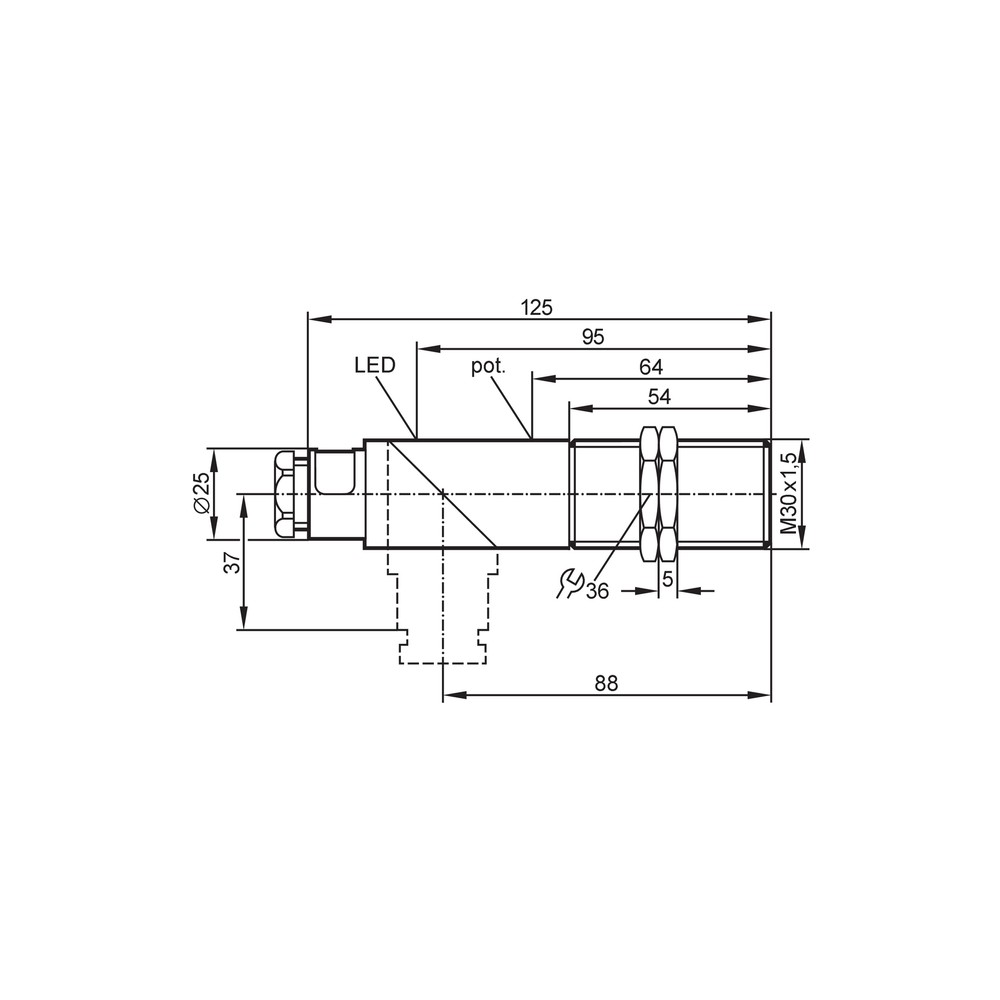

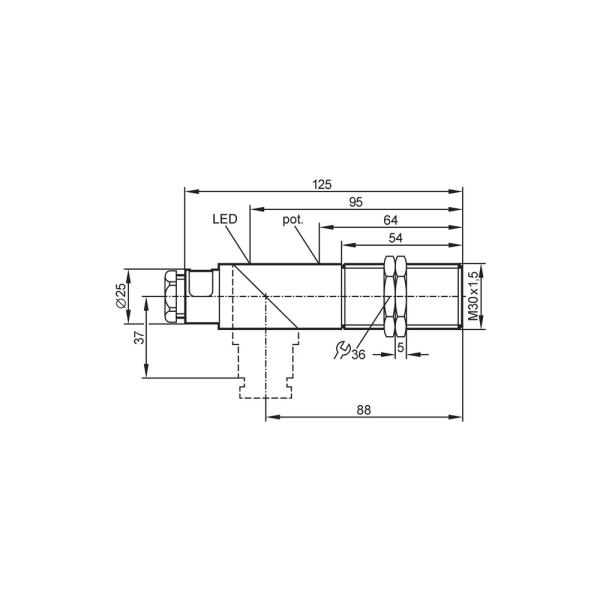

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta na distância esperada.	A distância de comutação depende do material e pode ser afetada pelo fator de correção; montagem ou ajuste também podem influenciar o ponto de operação.	Compare o material detectado com os fatores de correção da ficha, confira a distância de trabalho e valide o ajuste de comutação.
A carga permanece parcialmente acionada ou apresenta corrente quando o sensor está desligado.	A corrente residual da saída de 2 fios pode ser incompatível com a carga conectada.	Meça ou consulte a corrente residual correspondente à tensão de operação e compare-a com os requisitos da carga.
O sensor ou a carga não opera de forma estável.	Alimentação fora da faixa especificada, carga incompatível ou proteção de circuito inadequada.	Verifique tensão AC/DC, corrente mínima de saída, limites de corrente e o fusível exigido na ficha.
O sensor não indica o estado de comutação esperado.	Condição de detecção, seleção da função de saída ou ligação elétrica incorreta.	Observe o LED amarelo, confira a função de abertura/fechamento selecionada e revise a ligação conforme o esquema do datasheet.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica KI0024 em português (Datasheet) Desenho em escala do KI0024 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor KI0024 e para que serve?

É um sensor capacitivo não embutido para detecção de materiais ou objetos. A ficha especifica alcance nominal de 15 mm e saída de comutação de abertura ou fechamento selecionável.

O que acompanha o KI0024?

A ficha informa 2 porcas de fixação e embalagem com 1 peça. Outros acessórios não estão listados.

O KI0024 funciona em AC e DC?

Sim, a faixa de alimentação declarada é 20...250 V AC/DC. A compatibilidade da carga deve ser verificada para a configuração do circuito.

Este sensor serve para montagem embutida?

Não. O KI0024 é especificado para montagem não embutida.

Posso usar o KI0024 se preciso de protocolo de comunicação?

A ficha não especifica protocolo digital; informa uma saída de comutação. Para integração por protocolo, confirme os requisitos do sistema e selecione um produto cuja documentação declare essa interface.

O sensor não detecta o material na distância esperada: o que verifico antes de trocar?

Confira o material e seu fator de correção, a distância de trabalho e o ajuste da distância de comutação. A ficha informa fatores distintos para vidro, água, cerâmica e PVC.

A carga fica acionada mesmo quando o sensor deveria estar desligado; qual pode ser a causa?

Uma causa possível é a corrente residual da saída de 2 fios, que varia conforme a tensão. Compare o valor especificado para a alimentação usada com os requisitos da carga.

Como escolher entre o KI0024 e um sensor capacitivo embutido?

Escolha o KI0024 quando a montagem não embutida e a rosca M30 x 1,5 forem adequadas. Se a instalação exigir montagem embutida, procure uma versão cuja ficha declare esse tipo de montagem.

Que cuidados devo ter na instalação elétrica?

Respeite a faixa de alimentação, os terminais de até 2,5 mm² e a proteção indicada pelo fabricante. Consulte o datasheet para o esquema de ligação antes de energizar.

Como confirmar se o sensor está comutando durante o teste?

Observe o LED amarelo de status e teste a detecção com o material e a distância da aplicação. Se o estado não corresponder ao esperado, revise ajuste, função de saída e ligação conforme a ficha.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que detecta alterações capacitivas associadas à presença de um material ou objeto.

Montagem não embutida

Configuração de instalação declarada para o KI0024; deve ser respeitada no alojamento e na montagem.

Histerese

Diferença entre os pontos de comutação durante a aproximação e o afastamento do alvo.

Corrente residual

Corrente que pode permanecer na saída quando esta está no estado desligado; deve ser considerada na seleção da carga.

Grau de proteção IP65

Classificação de proteção declarada para o invólucro; não deve ser interpretada como autorização para imersão.
