Sensor Indutivo IFM216 M12 - Alta Performance

Pré-visualizar: IFM216 IFM - Sensor Indutivo IFM Aplicações Móveis M12 4mm PNP/NPN

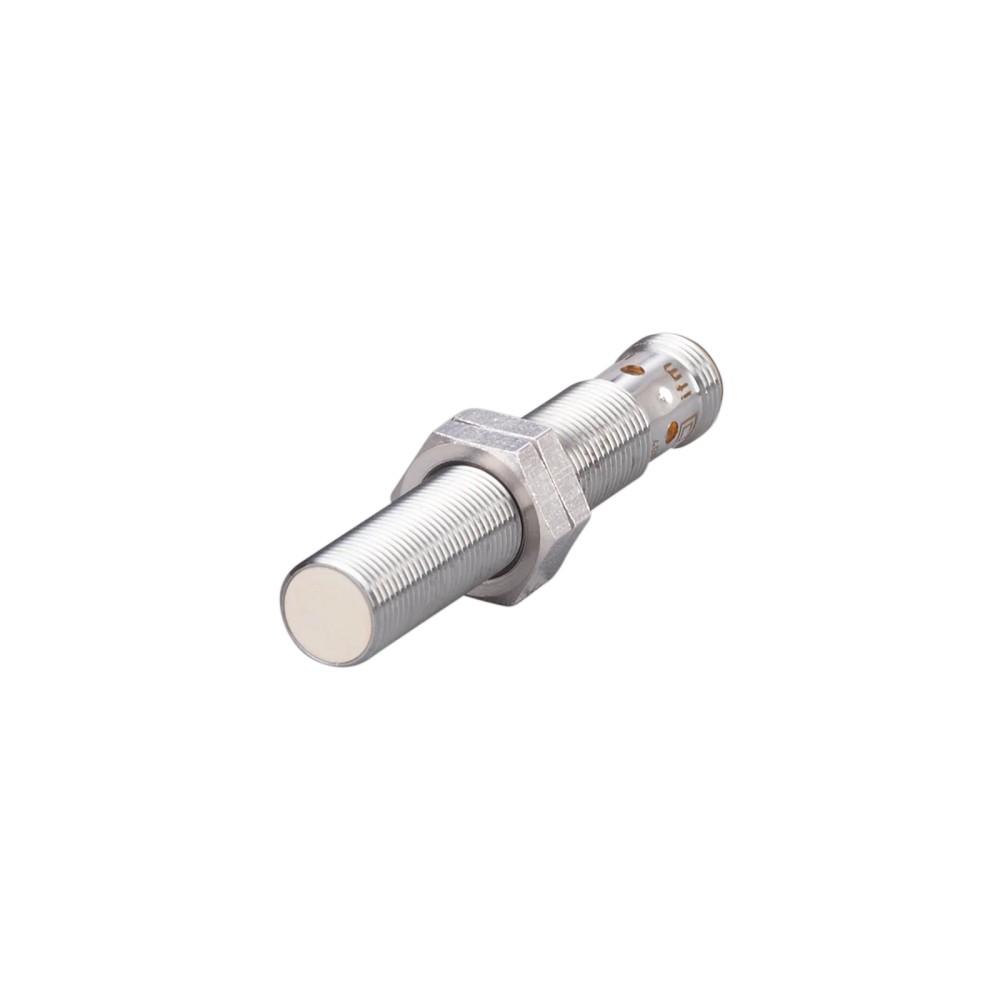

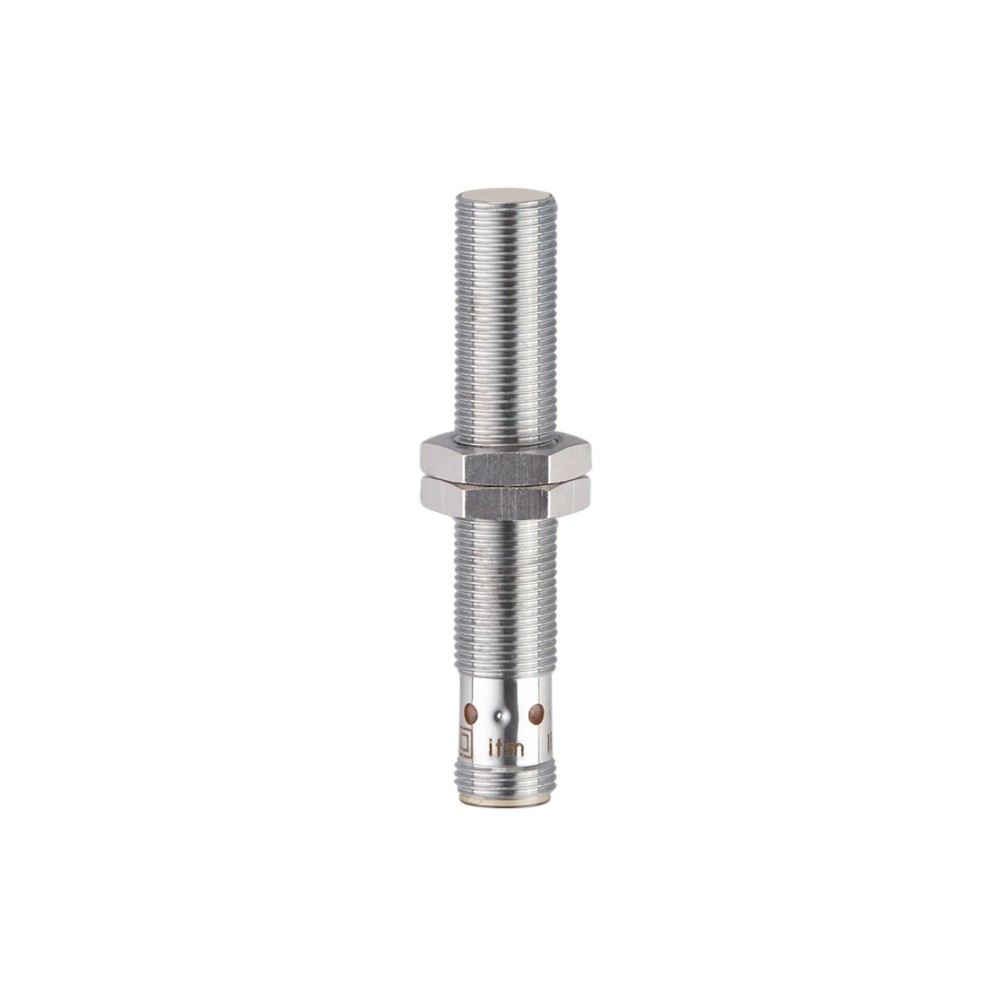

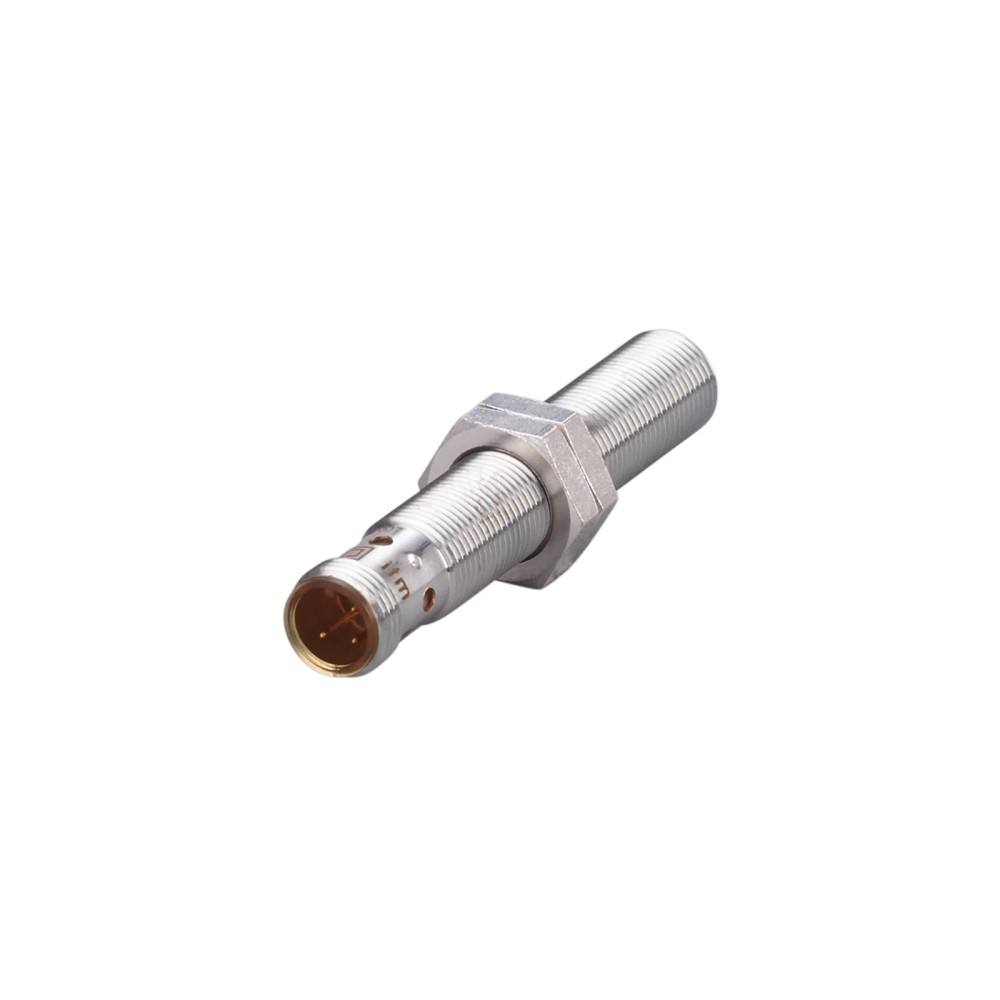

IFM216 IFM - Sensor Indutivo IFM Aplicações Móveis M12 4mm PNP/NPN

Imagem meramente ilustrativa

R$ 718,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFM216
EAN: 4021179086707
NCM do produto: 85365090

Destaques do Produto Tipo de conexão M12...mais

Fechar menu

Saiba mais sobre: "IFM216 IFM - Sensor Indutivo IFM Aplicações Móveis M12 4mm PNP/NPN"

Destaques do Produto

Tipo de conexão

M12

Rosca

M12 x 1

Alcance

4 mm

Saída

PNP/NPN

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM216 M12x1 4mm PNP/NPN

O sensor indutivo IFM216 é um componente robusto com rosca M12x1, projetado para aplicações móveis e industriais onde a detecção precisa de metais é necessária. Ele opera com saídas configuráveis PNP/NPN e suporta tensões de 10 a 60 V DC. Destaca-se por sua alta proteção IP69K e corpo em aço inoxidável 316L, garantindo durabilidade em ambientes severos.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IFM216
Alcance	4 mm
Conexão	M12
Saída	PNP/NPN
Material	Aço Inoxidável 1.4404
Proteção	IP67 / IP69K
Temp. Operação	-40 a 85 °C
Montagem	Embutida

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações móveis (maquinário agrícola, construção)
Ambientes industriais com alta umidade ou lavagem (IP69K)
Sistemas de automação que exigem detecção de precisão em metais
Painéis elétricos com alimentação DC de 10 a 60 V

⚠ Considere outro se precisa de:

Montagem não embutida em superfícies metálicas sem considerar a blindagem
Ambientes com temperaturas operacionais fora da faixa de -40 a 85 °C
Uso para detecção de alvos não metálicos
Aperto das porcas superior a 15 Nm

APLICAÇÕES E USO

Detecção de fim de curso em máquinas móveis.
Monitoramento de presença em esteiras de transporte industrial.
Aplicações expostas a lavagens frequentes com alta pressão.
Posicionamento de componentes em sistemas de automação de baixa complexidade.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM216 M12x1 4mm PNP/NPN, verifique estes pontos:

Quando escolher este sensor

Ideal para ambientes que exigem alta durabilidade química e mecânica, com proteção IP69K e compatibilidade com tensões DC amplas (10-60V).

Quando buscar alternativas

Considere sensores de outros modelos caso precise de distâncias de detecção superiores a 4 mm ou conexão física diferente de M12.

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos
Material do invólucro	1.4404 (Aço inoxidável 316L)	Material de alta resistência à corrosão
Grau de proteção	IP67 / IP69K	Resistência a submersão e lavagem de alta pressão

Dados elétricos
Tensão de operação	10...60 V DC	Faixa de alimentação admissível
Configuração de saída	PNP/NPN, normalmente fechado	Tipo de sinal de chaveamento
Corrente de saída	200 mA	Capacidade de carga da saída

Dados de detecção
Alcance de detecção	4 mm	Distância nominal de detecção
Frequência de comutação	400 Hz	Velocidade máxima de operação

COMPATIBILIDADE

Comunicação

• Saída discreta (sinal on/off)

Conexões

Elétrica Conector M12 A-coded

Processo Rosca M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com lavagem de alta pressão	✓	Possui certificação IP69K, resistente a jatos de alta pressão e temperatura.
Alvos não metálicos (plástico, madeira)	✗	Sensores indutivos operam exclusivamente por indução eletromagnética em materiais metálicos.
Sistemas de 24V DC	✓	A faixa operacional de 10...60 V DC abrange o padrão de 24V industrial.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM216 M12x1 4mm PNP/NPN

Certifique-se de que a rosca do local de montagem esteja limpa.
Rosqueie o sensor manualmente até a posição desejada.
Utilize as porcas de fixação para travar o sensor, aplicando torque máximo de 15 Nm.
Conecte o conector M12 verificando o alinhamento dos pinos.
Conecte os cabos seguindo o diagrama elétrico do fabricante.
Verifique o acendimento do LED amarelo ao aproximar um objeto metálico.

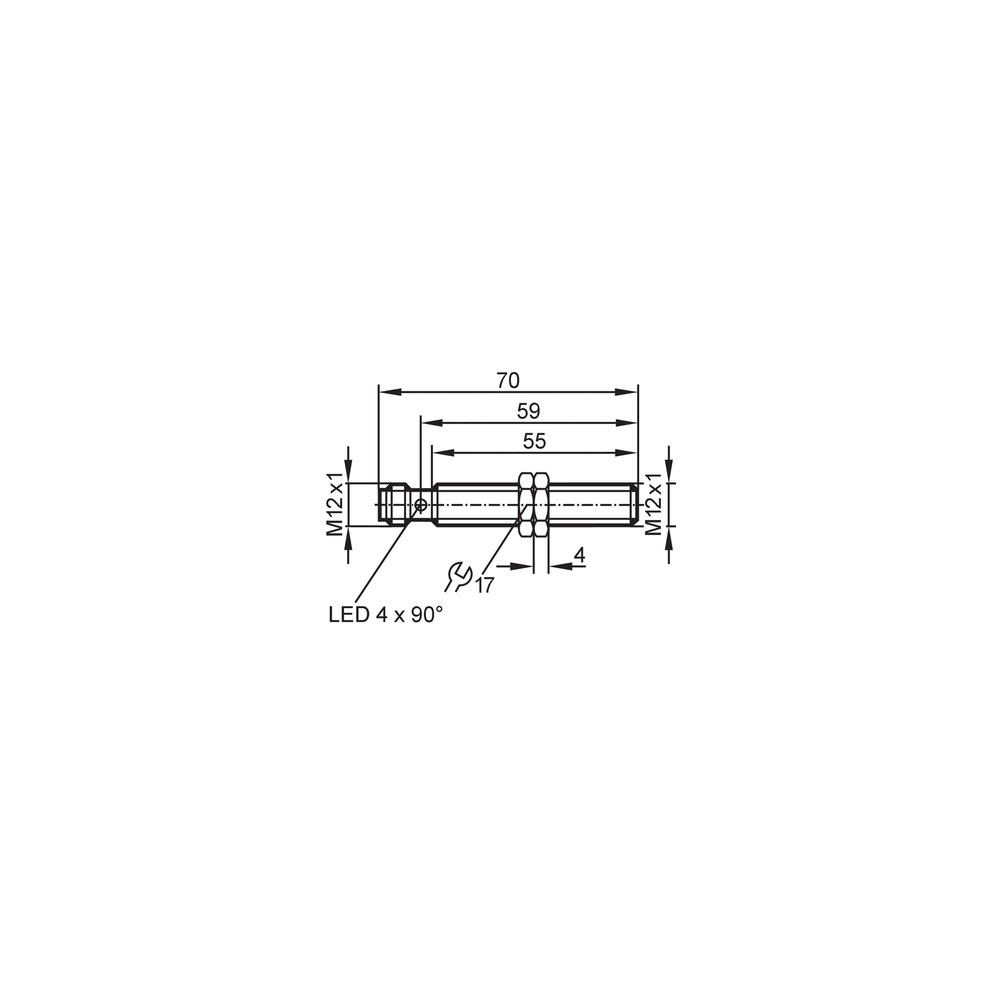

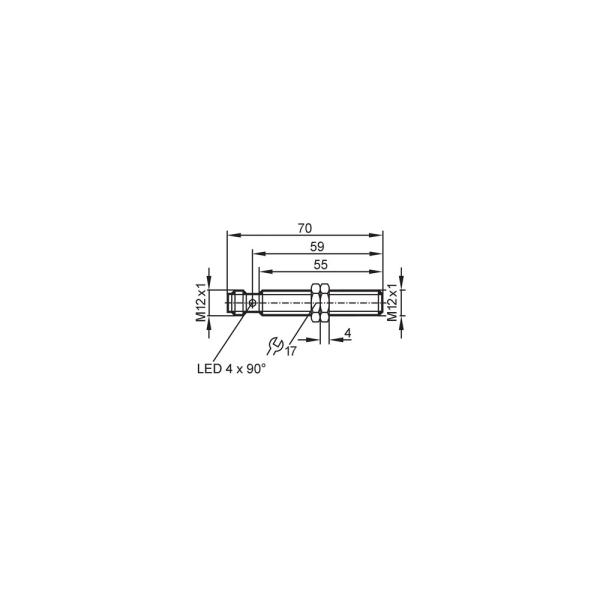

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta	Tensão fora da faixa especificada (10-60V)	Medir a tensão nos pinos de alimentação
LED de status não acende ou pisca	Curto-circuito ou sobrecarga na saída	Verificar impedância da carga e eliminar curto
Comutação errática	Acúmulo excessivo de material metálico na face	Limpar a face ativa do sensor
Detecção constante sem alvo	Instalação mecânica inadequada	Verificar se o sensor não está colidindo com estruturas metálicas adjacentes

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IFM216 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IFM216 e qual sua principal função?

O IFM216 é um sensor indutivo com rosca M12x1, projetado para detecção de metais em aplicações móveis e ambientes industriais severos.

Este sensor é compatível com entradas de controle PNP e NPN?

Sim, ele possui alcance de detecção de 4 mm (embutido) e operação PNP/NPN, sendo versátil para diversas configurações de controle.

Para quais aplicações o sensor IFM216 NÃO é indicado?

Ele não é recomendado para detecção de materiais não metálicos ou objetos que excedam a distância de trabalho de 3,24 mm.

Existem limitações de ambiente para o uso deste sensor?

O sensor não deve ser utilizado em ambientes com temperaturas superiores a 85 °C ou submerso em fluidos químicos incompatíveis com aço inox 1.4404 e LCP.

O que verificar se o sensor IFM216 parar de comutar?

Verifique a continuidade do cabo e se a tensão de alimentação está na faixa de 10...60 V DC; o LED amarelo indica status de chaveamento.

Como diagnosticar uma falha de sinal no sensor?

Sintomas de falha podem ser causados por danos na face ativa, curto-circuito na carga ou sobretensão, verifique se a proteção contra curto-circuito está ativa.

Por que escolher o IFM216 em vez de sensores M12 padrão?

A escolha depende da necessidade de alcance e robustez; o IFM216 oferece proteção IP69K e contatos banhados a ouro para alta confiabilidade em aplicações móveis.

Este sensor precisa de acessórios de montagem adicionais?

O IFM216 é uma unidade selada pronta para montagem; não requer kits adicionais, exceto as porcas de fixação que já acompanham o produto.

Qual o cuidado principal durante a instalação mecânica?

Certifique-se de não exceder o torque de aperto de 15 Nm ao fixar as porcas na carcaça M12 para evitar deformações mecânicas.

Quais certificações de segurança o IFM216 possui?

Este produto possui certificações como ECE R10 e UL, garantindo conformidade para uso em veículos e ambientes industriais controlados.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra entrada de poeira e jatos de água de alta pressão e temperatura. (Ref.: IP 67; IP 69K)

PNP/NPN

Configuração de saída que permite o sensor atuar tanto em lógica positiva quanto negativa. (Ref.: Configuração de saída)

Distância de trabalho

A faixa efetiva de 0 a 3,24 mm onde o sensor garante detecção confiável. (Ref.: 0...3,24 mm)

Material 1.4404

Designação de aço inoxidável austenítico (316L) resistente à corrosão. (Ref.: Material invólucro)

Frequência de comutação

Taxa máxima de ciclos de detecção por segundo. (Ref.: 400 Hz)
