Cabo Plano AS-Interface IFM E74416

Pré-visualizar: E74416 IFM - Cabo Plano AS-Interface IFM Automação Industrial 200m EPDM 2x2.5mm²

E74416 IFM - Cabo Plano AS-Interface IFM Automação Industrial 200m EPDM 2x2.5mm²

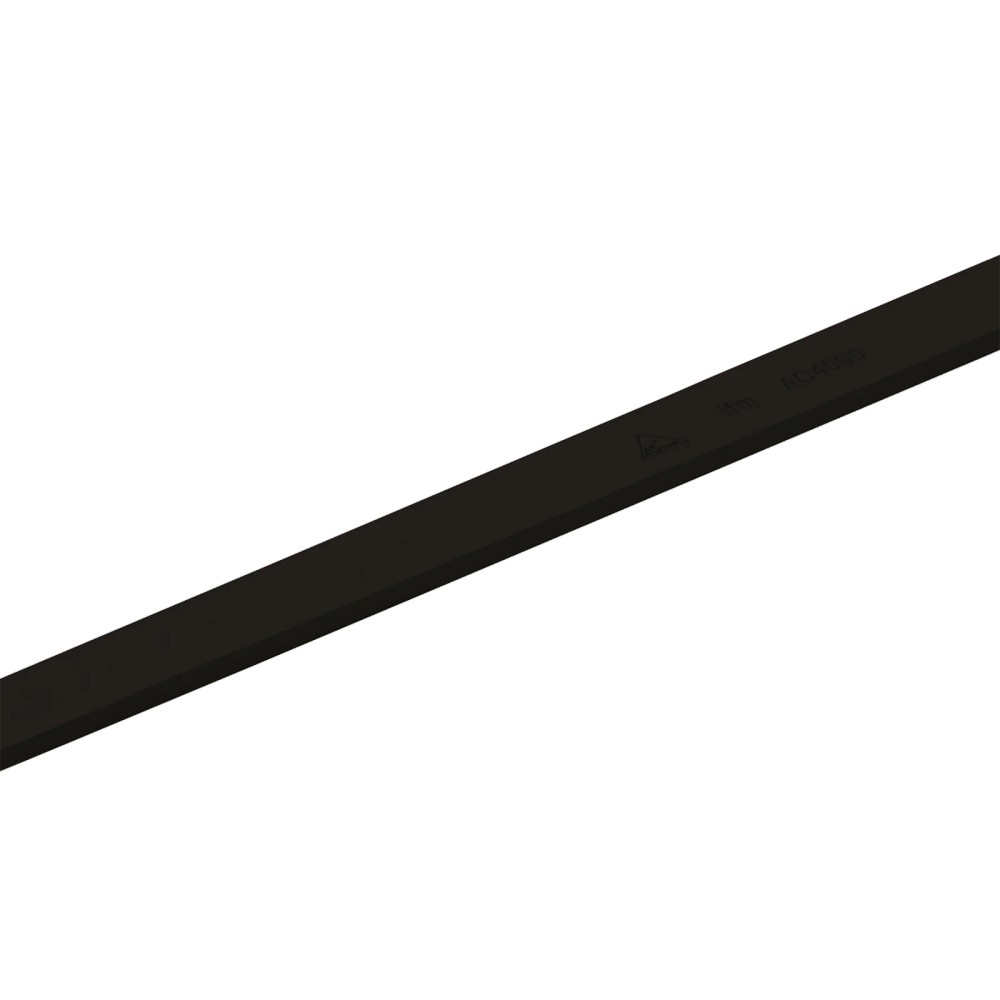

Imagem meramente ilustrativa

R$ 7.869,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E74416
EAN: 4021179277471
NCM do produto: 85444900

Destaques do Produto Tecnologia...mais

Fechar menu

Saiba mais sobre: "E74416 IFM - Cabo Plano AS-Interface IFM Automação Industrial 200m EPDM 2x2.5mm²"

Destaques do Produto

Tecnologia

AS-Interface

Comprimento

200 m

Material

EPDM

Seção

2x2.5mm²

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo Plano AS-Interface IFM E74416 - 200m EPDM 2x2.5mm²

O E74416 é um cabo plano de alto desempenho desenvolvido para a rede AS-Interface, facilitando a transmissão de dados e energia de 24 V DC. Com isolamento em EPDM, este cabo é ideal para ambientes industriais exigentes que demandam materiais sem halogênio. Oferece alta confiabilidade com seção de 2x2.5mm² e comprimento total de 200 metros para grandes infraestruturas.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E74416
Marca	IFM
Comprimento	200 m
Material	EPDM
Seção Transversal	2x2.5mm²
Temperatura	-40 a 85 °C
Sem Halogênio	Sim
NCM	8544.49.00

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação industrial AS-Interface
Ambientes fixos ou com movimentação mínima
Instalações que exigem cabos sem halogênio

⚠ Considere outro se precisa de:

Instalações expostas a solventes químicos que degradam EPDM
Aplicações com tensão superior a 24V DC
Uso em esteiras porta-cabos de alta velocidade sem raio de curvatura controlado

APLICAÇÕES E USO

Infraestrutura de automação industrial AS-Interface
Alimentação de sensores e atuadores remotos
Ambientes onde a emissão de gases tóxicos deve ser evitada (sem halogênio)
Instalações com exigência de resistência térmica estendida (-40 a 85°C)

COMO ESCOLHER

Antes de comprar o Cabo Plano AS-Interface IFM E74416 - 200m EPDM 2x2.5mm², verifique estes pontos:

Quando escolher o E74416

Ideal para instalações fixas em sistemas AS-i que requerem cabo robusto com isolamento EPDM e conformidade com normas de segurança (sem halogênio).

Quando buscar outra opção

Se a aplicação exigir flexibilidade extrema para esteiras porta-cabos (recomenda-se cabos PUR) ou resistência química específica que o EPDM não oferece.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	EPDM	Material isolante do cabo com alta resistência térmica.
Seção transversal	2x2.5mm²	Configuração dos condutores para transmissão de energia.

Dados Elétricos
Tensão de operação	24 V DC	Limite de tensão para a rede AS-Interface.
Sem halogênio	Sim	Atende a normas de segurança contra gases tóxicos.

Condições Ambientais
Temperatura ambiente	-40...85 °C	Faixa de operação para condições industriais severas.

COMPATIBILIDADE

Comunicação

• AS-Interface

Conexões

Elétrica 2x2.5mm²

Processo Conexão por perfuração (AS-i)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Redes industriais AS-i padrão	✓	Especificamente desenhado para os requisitos físicos e elétricos da rede AS-i.
Ambientes com altas temperaturas (até 85°C)	✓	O material EPDM suporta a operação contínua dentro da faixa especificada.
Submersão em óleo industrial	✗	O EPDM não é otimizado para imersão constante em óleos; cabos especiais são recomendados.

INSTALAÇÃO

Como instalar o Cabo Plano AS-Interface IFM E74416 - 200m EPDM 2x2.5mm²

Planeje o roteamento do cabo evitando raios de curvatura inferiores ao mínimo permitido.
Corte o cabo no comprimento desejado utilizando ferramentas adequadas que não danifiquem a isolação interna.
Posicione o cabo no conector de derivação AS-i.
Verifique o alinhamento correto dos contatos de perfuração.
Feche o conector de derivação, garantindo a vedação conforme especificado no manual do componente de conexão.
Teste a continuidade elétrica e a integridade da comunicação no barramento antes da ativação do sistema.

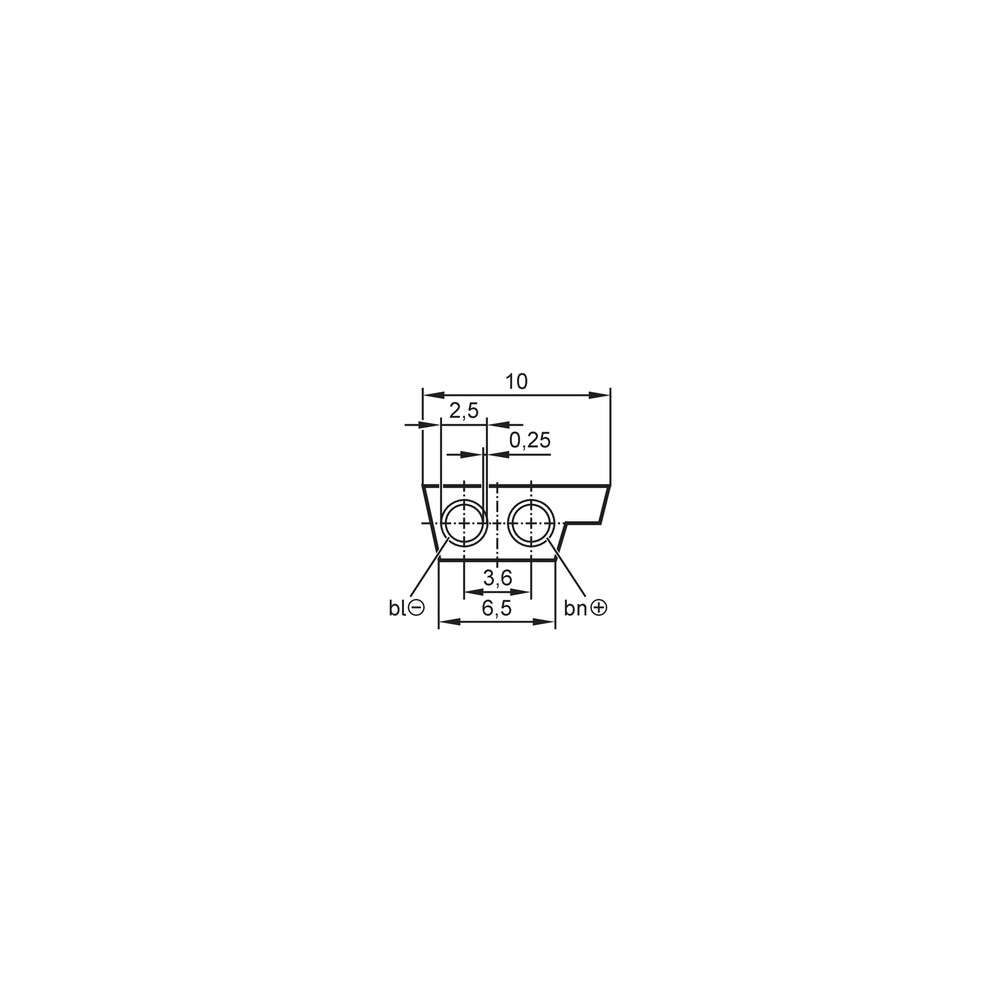

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Perda de comunicação na rede AS-i	Dano mecânico ou raio de curvatura excedido	Realizar teste de continuidade nos condutores.
Queda de tensão intermitente	Mau contato no conector perfurante	Inspecionar pontos de conexão quanto a oxidação ou folga.
Ressecamento da isolação externa	Degradação por exposição química	Verificar integridade física visual do revestimento.
Superaquecimento do cabo	Sobrecarga de corrente	Medir a corrente total do barramento e comparar com a especificação.

DOCUMENTAÇÃO TÉCNICA

Datasheet E74416 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este cabo plano da IFM e qual sua principal função?

O E74416 é um cabo plano AS-Interface projetado para sistemas de automação que exigem transmissão confiável de energia e dados em 24 V DC.

Quais são as características físicas deste cabo AS-i?

Este cabo é fornecido em um rolo de 200 metros, apresentando seção transversal de 2x2.5mm² e isolamento em material EPDM, garantindo durabilidade industrial.

Existe alguma restrição de aplicação para este cabo?

Este cabo não é adequado para aplicações de potência que excedam a capacidade de tensão de 24 V DC ou para ambientes que exijam materiais de bainha diferentes do EPDM especificado.

Para quais ambientes ou condições este cabo não é indicado?

O cabo não deve ser utilizado em instalações que requerem cabos com blindagem eletromagnética específica ou classificações de resistência química superiores às do EPDM padrão.

O que indica um problema neste cabo e como verificar?

Sintomas de falha incluem queda de tensão intermitente ou perda de comunicação no barramento. A causa pode ser o rompimento interno do condutor devido a dobramento excessivo, verificável via teste de continuidade.

Como diagnosticar falhas de comunicação no barramento?

Se houver perda de sinal, verifique primeiro se as conexões de perfuração (contato por deslocamento de isolante) estão bem assentadas e se não há oxidação nos pontos de derivação.

Devo escolher este cabo EPDM ou existe uma alternativa melhor?

Este modelo é ideal para instalações fixas em automação industrial, enquanto cabos de PVC ou PUR seriam necessários se a aplicação exigisse maior resistência a óleos ou flexibilidade para esteira porta-cabos.

Como calcular a quantidade necessária para meu projeto?

A compra deste cabo é unitária por bobina de 200m. Recomenda-se o cálculo do comprimento total necessário incluindo margens de manobra, pois não há emendas recomendadas no barramento AS-i.

Quais cuidados tomar ao instalar o cabo em canaletas?

A instalação deve garantir que o raio de curvatura mínimo seja respeitado para evitar danos ao isolamento EPDM e garantir a integridade da vedação.

O produto possui certificações de qualidade?

Este produto possui certificação CE e UKCA, garantindo conformidade com os requisitos europeus e britânicos de segurança para componentes de automação.

GLOSSÁRIO TÉCNICO

AS-Interface

Protocolo de rede industrial para sensores e atuadores. (Ref.: Tecnologia)

EPDM

Etileno-propileno-dieno, um tipo de borracha sintética com alta resistência ao calor e envelhecimento. (Ref.: Material)

Sem halogênio

Material que não libera gases tóxicos ou corrosivos em caso de incêndio. (Ref.: Característica especial)

Seção Transversal

Área do corte do condutor elétrico, medida em mm². (Ref.: 2x2.5mm²)

24 V DC

Tensão de operação padrão para alimentação de circuitos de controle e sensores. (Ref.: Tensão de operação)
