Sensor Indutivo IFM IF5492 M12 4mm NPN NA

Pré-visualizar: IF5492 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm NPN NA

IF5492 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm NPN NA

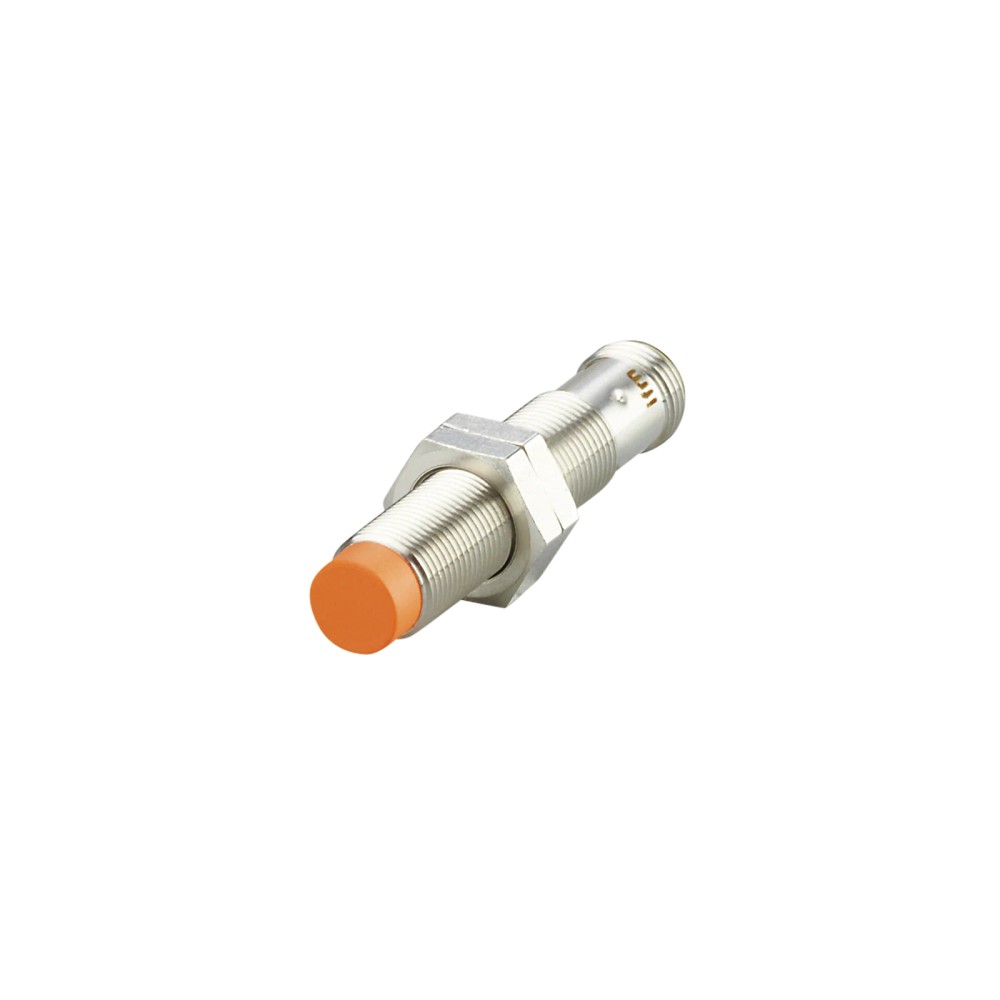

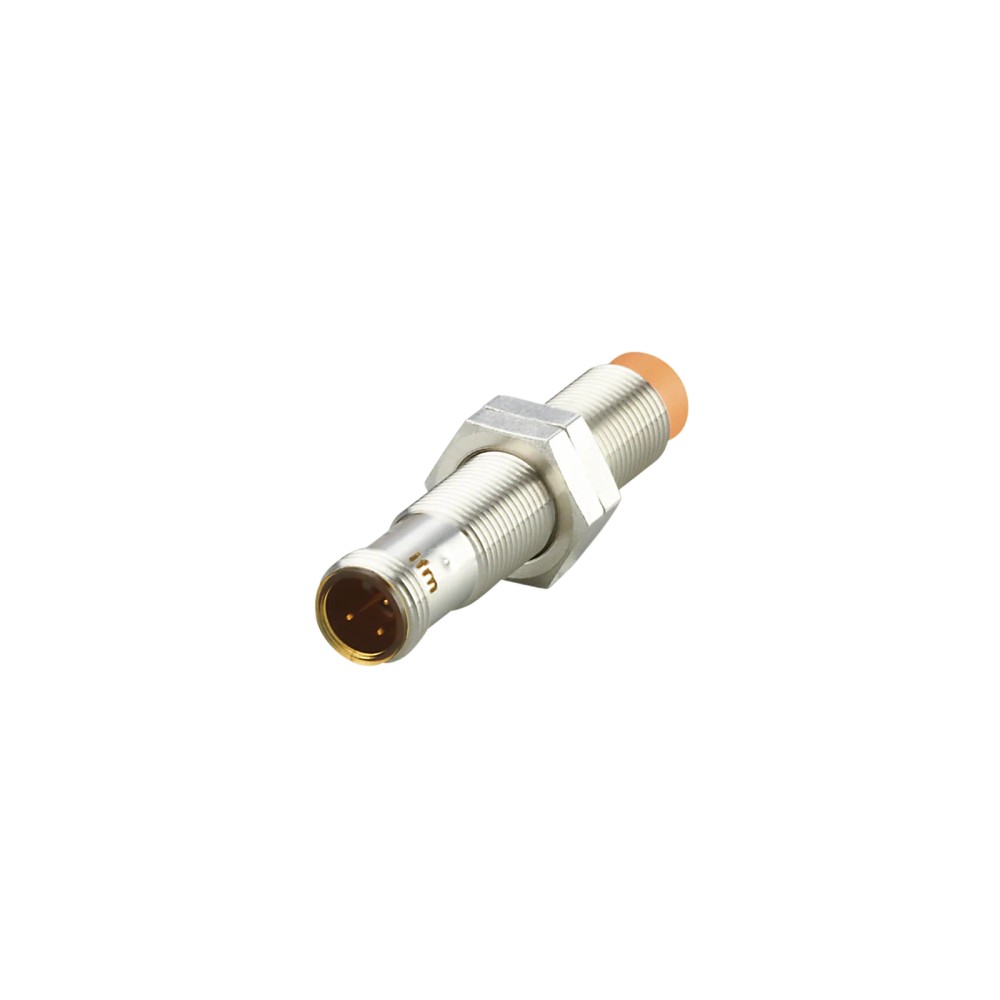

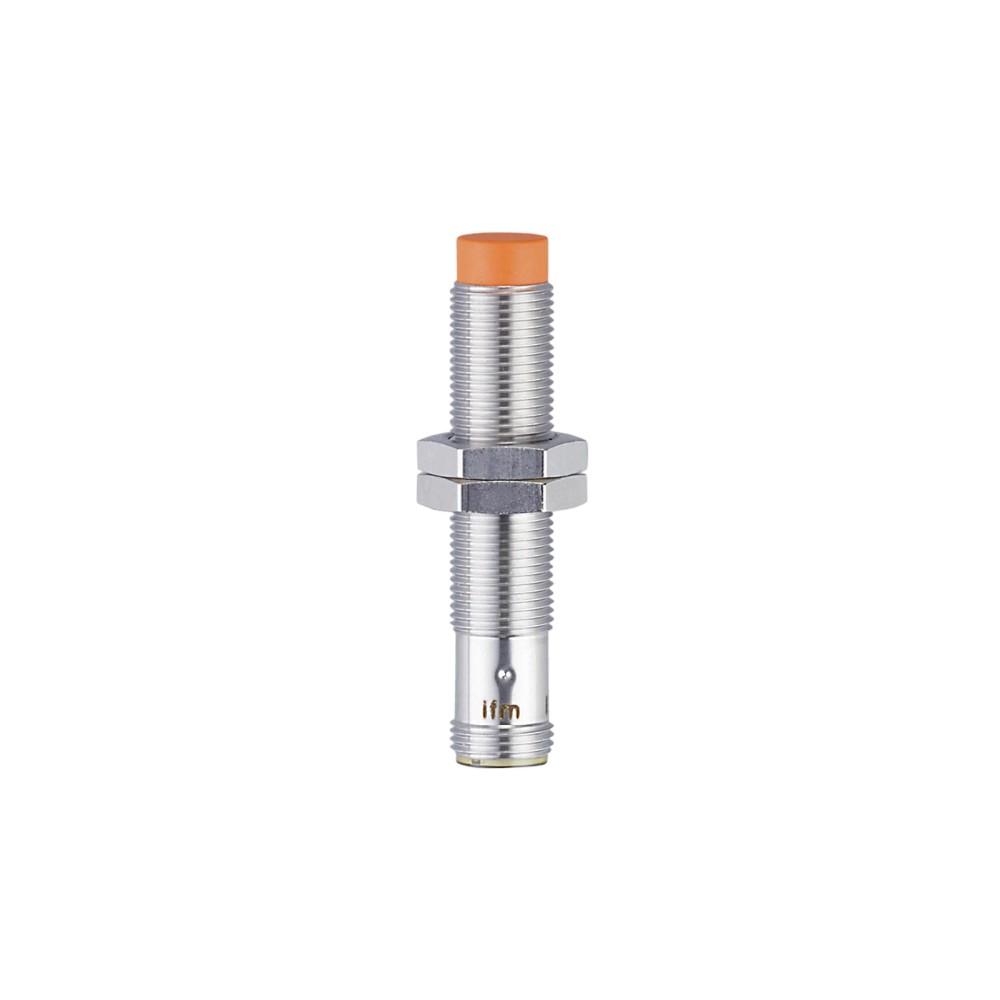

Imagem meramente ilustrativa

R$ 784,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF5492
EAN: 4021179095525
NCM do produto: 85365090

Destaques do Produto Rosca M12...mais

Fechar menu

Saiba mais sobre: "IF5492 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm NPN NA"

Destaques do Produto

Rosca

M12

Alcance

4 mm

Saída

NPN NA

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IF5492 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm NPN NA

O IF5492 é um sensor indutivo de alta performance com rosca M12, ideal para detecção sem contato de objetos metálicos em linhas de montagem. Este dispositivo opera com saída NPN normalmente aberto, oferecendo uma distância de detecção de 4 mm. Destaca-se por sua robustez industrial, contando com proteção IP67 e contatos banhados a ouro para maior longevidade.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
Tipo	Sensor Indutivo
Rosca	M12 x 1
Alcance	4 mm
Saída	NPN NA
Proteção	IP 67
Frequência	300 Hz
Temperatura	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais padrão que exigem detecção de metais
Ambientes onde contatos banhados a ouro são necessários para reduzir resistência
Sistemas de automação com entrada NPN

⚠ Considere outro se precisa de:

Montagem embutida (devido à tecnologia do sensor)
Aplicações com tensões superiores a 30V DC
Ambientes com temperaturas abaixo de -25°C ou acima de 80°C

APLICAÇÕES E USO

Detecção de presença de peças metálicas em esteiras transportadoras.
Posicionamento de dispositivos mecânicos em máquinas de embalagem.
Contagem de peças em processos automatizados com ciclo de até 300 Hz.

COMO ESCOLHER

Antes de comprar o IF5492 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm NPN NA, verifique estes pontos:

Escolha este modelo se:

Sua aplicação exige um sensor M12 não embutido com comutação de 4 mm e lógica NPN para ambientes industriais controlados.

Busque alternativa se:

A aplicação exigir montagem embutida, saída PNP, ou se o ambiente possuir restrições de montagem que impeçam o uso de sensores não embutidos.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Tipo de produto	Sensor indutivo	Identificação da categoria tecnológica
Designação da rosca	M12 x 1	Padrão de montagem mecânica

Dados Elétricos
Tensão de operação	10...30 V DC	Limite de alimentação DC
Frequência de comutação	300 Hz	Capacidade de detecção por segundo
Consumo de corrente	< 10 mA	Eficiência energética

Detecção
Alcance de detecção	4 mm	Distância nominal de detecção
Histerese	3...15 % de Sr	Zona de transição de comutação
Fator de correção	Aço: 1 / Inox: 0,7 / Latão: 0,5	Sensibilidade conforme material do alvo

COMPATIBILIDADE

Comunicação

• N/A (Sinal analógico de comutação simples)

Conexões

Elétrica Conector M12, 3 pinos, contatos dourados

Processo Rosca M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças ferrosas (aço)	✓	Fator de correção 1, detecção otimizada.
Detecção de alumínio	✓	Fator de correção 0,4, distância de detecção reduzida conforme datasheet.
Montagem embutida em metal	✗	Sensor do tipo não embutido requer zona livre para evitar acionamentos falsos.

INSTALAÇÃO

Como instalar o IF5492 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm NPN NA

Verifique a integridade do conector M12 do cabo de sinal.
Rosqueie as porcas de fixação no corpo do sensor.
Posicione o sensor a uma distância segura do objeto, respeitando os 4 mm de alcance.
Conecte o cabo M12 seguindo o esquema de pinagem do datasheet.
Aperte as porcas contra o suporte, sem exceder o torque recomendado para não danificar o corpo de latão.
Realize o teste de comutação observando o LED indicador de estado.

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta na presença do objeto	Distância do alvo superior a 4 mm ou desalinhamento	Verificar distância entre a face do sensor e o objeto alvo
Sensor inoperante ou led de erro aceso	Curto-circuito ou sobrecarga na saída	Medir continuidade da saída e consumo de corrente
LED indicador não acende	Polaridade invertida ou fios conectados incorretamente	Conferir esquema de ligação M12 conforme datasheet
Comutação errática ou sinal constante	Depósito de material ou sujeira sobre a face ativa	Limpar a face ativa e observar comportamento

DOCUMENTAÇÃO TÉCNICA

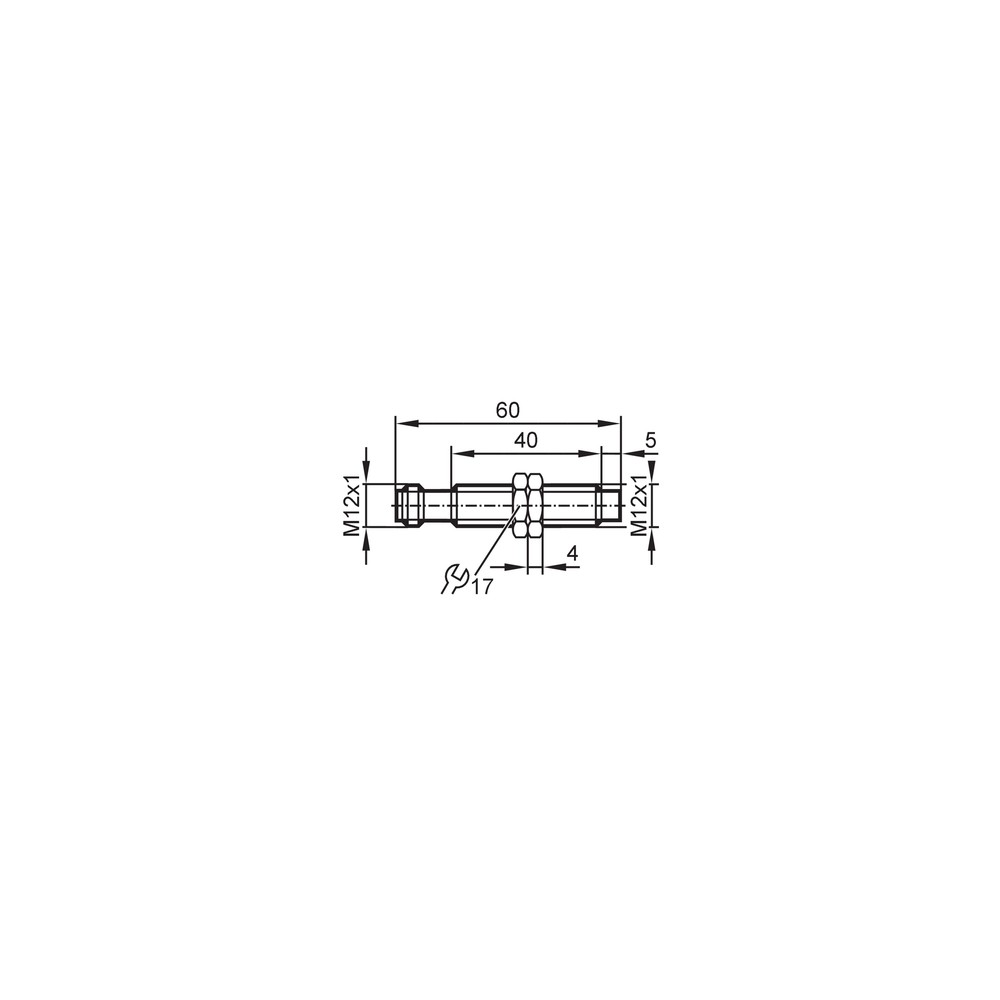

Datasheet Oficial (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IF5492 da ifm?

O IF5492 é um sensor indutivo com rosca M12 e detecção de 4 mm, projetado para automação industrial de precisão.

O que vem na embalagem do produto?

Ele acompanha duas porcas de fixação para instalação mecânica em suportes.

O sensor IF5492 pode ser montado de forma embutida?

Não deve ser utilizado em aplicações que exijam montagem embutida, pois sua detecção é projetada para instalação não embutida.

Quais as restrições de ambiente para este sensor?

Não é adequado para ambientes com alta radiação eletromagnética ou temperaturas fora da faixa especificada de -25 a 80 °C.

O que fazer se o sensor parar de comutar?

Sintomas de falha incluem a ausência de sinal de comutação ou comutação intermitente; verifique a integridade do cabo M12 e se a distância do alvo está dentro dos 4 mm especificados.

Como diagnosticar uma falha de saída NPN?

Verifique se a queda de tensão na carga está alta ou se há curto-circuito na linha de saída, o que pode ativar as proteções internas.

Devo escolher este modelo ou um PNP?

Este modelo possui saída NPN, sendo ideal para sistemas que exigem lógica negativa (comutação para o terra).

Por que escolher o IF5492 em vez de um sensor genérico?

O IF5492 é um componente robusto com contatos banhados a ouro para melhor condutividade, superando versões padrão em ambientes agressivos.

Quais cuidados ter na montagem mecânica?

A instalação deve garantir que o sensor não sofra vibrações mecânicas excessivas que alterem a distância de detecção nominal de 4 mm.

Qual a garantia de qualidade deste sensor?

A procedência é garantida pela fabricação ifm electronic, com suporte técnico especializado para integração industrial.

GLOSSÁRIO TÉCNICO

NPN

Tipo de saída de comutação que fecha o contato com o terra (0V) quando ativado. (Ref.: Tipo de saída)

Não embutido

Tipo de montagem em que o sensor requer uma zona livre ao redor da face ativa para operar corretamente. (Ref.: Tipo de montagem)

Histerese

Diferença entre o ponto de comutação (ligar) e desativação (desligar), crucial para evitar instabilidade. (Ref.: Histerese 3...15 % de Sr)

MTTF

Tempo médio até a falha, indicando a confiabilidade esperada do componente ao longo do tempo. (Ref.: 1600 anos)

IP 67

Grau de proteção contra entrada de poeira e imersão temporária em água. (Ref.: Proteção IP)
