Sensor Indutivo IFM IFS286 M12 10mm PNP NA

Pré-visualizar: IFS286 IFM - Sensor Indutivo IFM Automação Industrial M12 10mm PNP NA

IFS286 IFM - Sensor Indutivo IFM Automação Industrial M12 10mm PNP NA

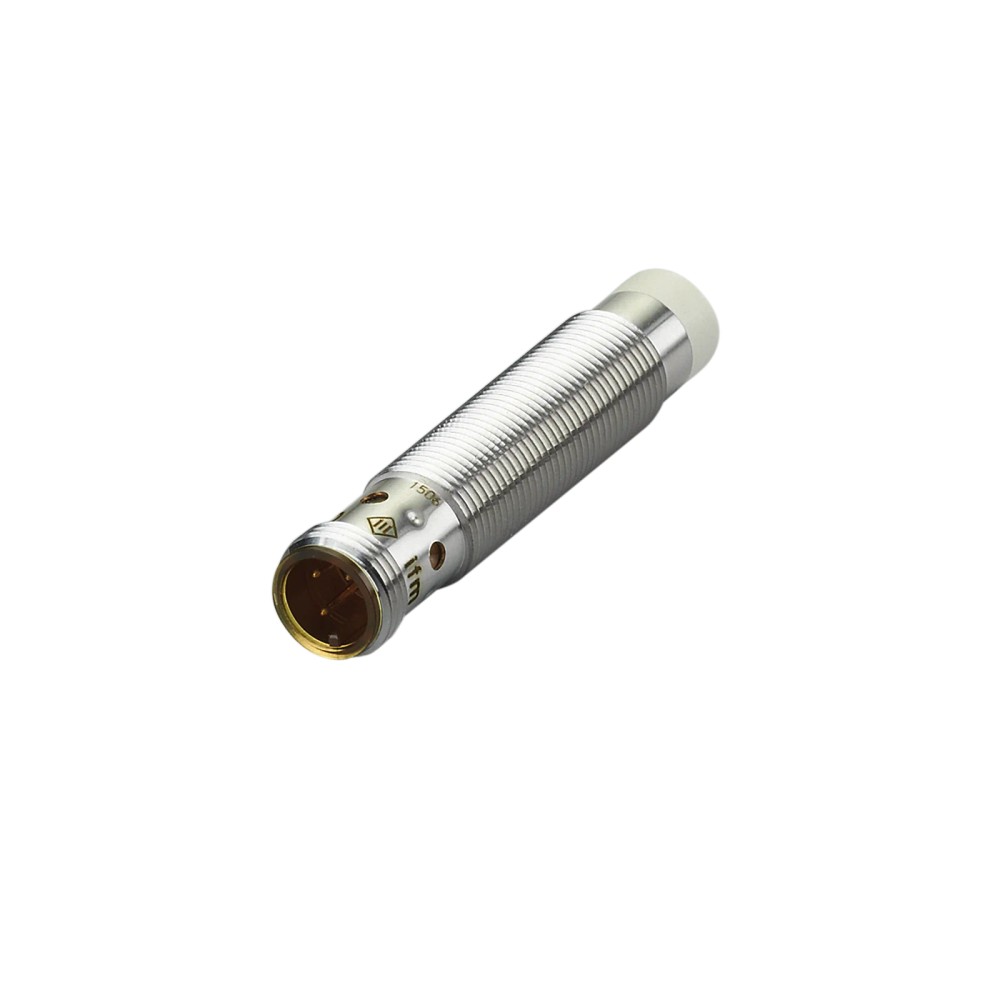

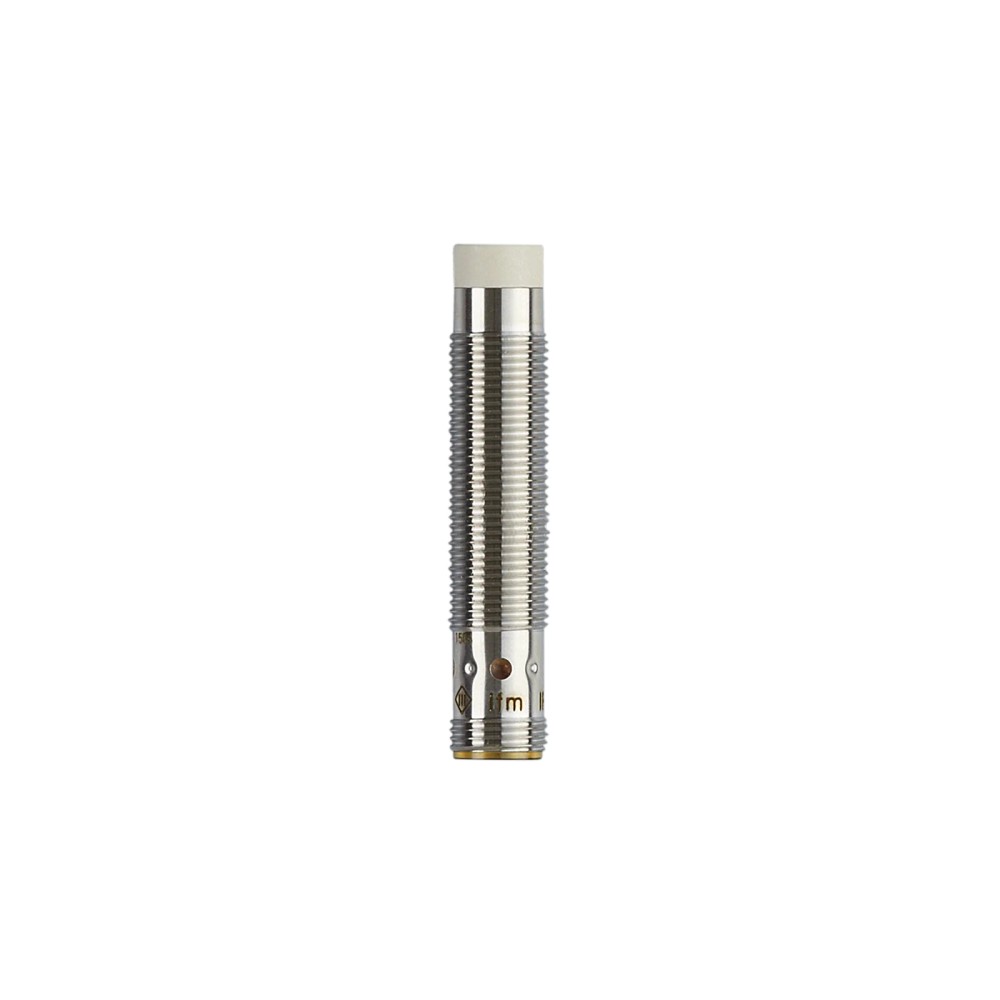

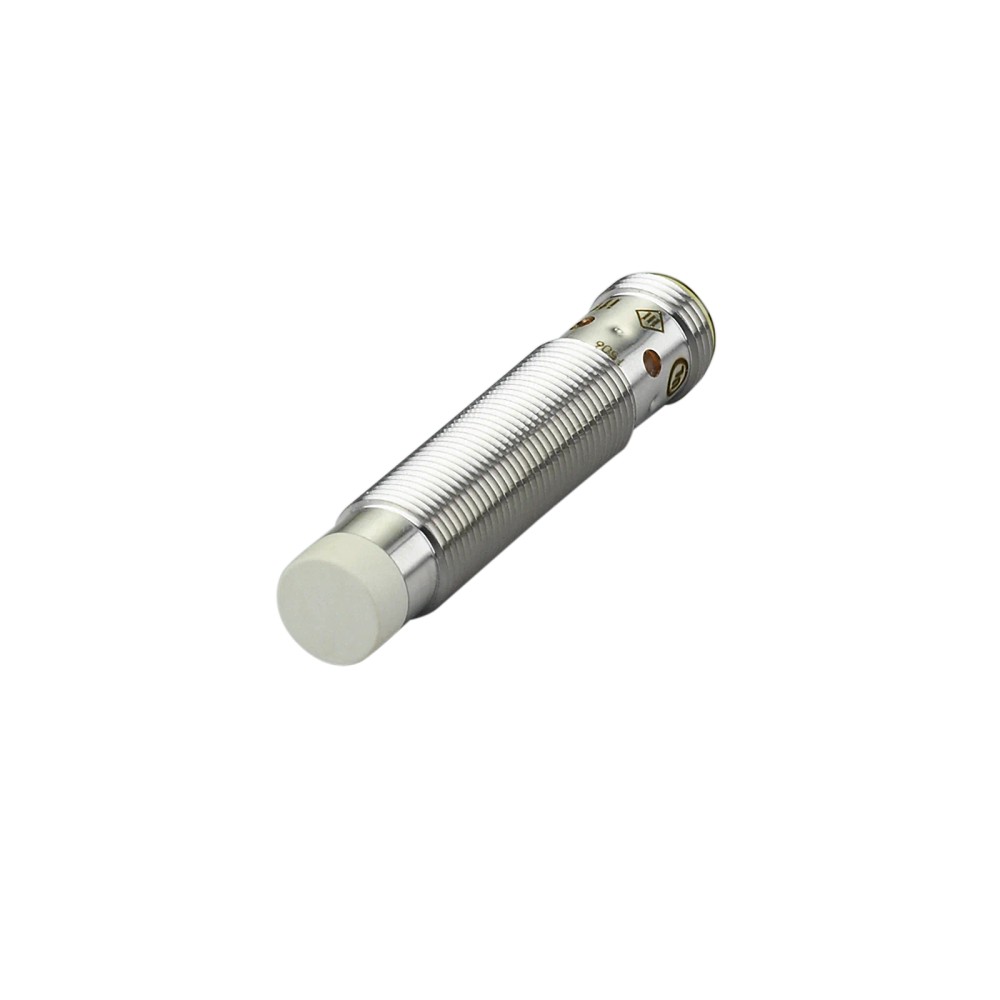

Imagem meramente ilustrativa

R$ 607,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS286
EAN: 4021179288507
NCM do produto: 85365090

Destaques do Produto Distância nominal de detecção...mais

Fechar menu

Saiba mais sobre: "IFS286 IFM - Sensor Indutivo IFM Automação Industrial M12 10mm PNP NA"

Destaques do Produto

Distância nominal de detecção

10 mm

Tipo de saída

PNP, normalmente aberta

Alimentação

10...30 V DC

Montagem

Não embutida

Conexão elétrica

M12, 3 contatos

Frequência de comutação

2000 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFS286, M12 x 1, 10 mm, PNP normalmente aberto

O IFM IFS286 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Possui alcance nominal de detecção de 10 mm, saída PNP normalmente aberta e alimentação de 10 a 30 V DC. Seu corpo roscado M12 x 1 é de montagem não embutida, e a conexão elétrica é M12 com três contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo	IFS286
Alcance nominal de detecção	10 mm
Montagem	Não embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 contatos
Frequência de comutação	2000 Hz
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K
Temperatura ambiente	-40...85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações de automação industrial, dentro do alcance nominal de 10 mm e respeitando a distância de trabalho indicada pelo fabricante.
Aplicações industriais móveis e ambientes com fluidos refrigerantes e lubrificantes, conforme aplicação informada na ficha.
Circuitos de entrada compatíveis com saída PNP normalmente aberta, alimentação de 10...30 V DC e corrente contínua de saída de até 100 mA.

⚠ Considere outro se precisa de:

Não selecionar para uma entrada que exija saída NPN ou contato normalmente fechado: esta versão é PNP normalmente aberta.
Não usar como sensor de detecção de materiais não metálicos; o princípio indutivo destina-se à detecção de objetos metálicos.
Não especificar para montagem embutida: o modelo é de montagem não embutida.
Não exceder a alimentação de 10...30 V DC nem a corrente máxima constante de saída de 100 mA.

APLICAÇÕES E USO

Aplicação declarada: automação industrial e aplicações industriais em geral; a escolha deve respeitar a saída PNP normalmente aberta, a alimentação DC e os limites elétricos do sensor.
Aplicação declarada: equipamentos industriais móveis que utilizam fluidos refrigerantes e lubrificantes; confirmar vedação, instalação e exposição real conforme instruções do fabricante.
Possibilidade de uso: detecção de presença ou posição de alvos metálicos em máquinas e dispositivos de automação, desde que o alvo esteja dentro da distância de trabalho e a instalação siga a condição não embutida. Esta descrição é uma aplicação inferida do princípio indutivo, não uma aplicação específica validada para uma máquina.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFS286, M12 x 1, 10 mm, PNP normalmente aberto, verifique estes pontos:

Escolha o IFS286 quando

A instalação exigir sensor indutivo M12 x 1, alcance nominal de 10 mm, montagem não embutida, saída PNP normalmente aberta e alimentação de 10...30 V DC. Considere também a frequência máxima de comutação de 2000 Hz e os limites ambientais informados.

Busque outra configuração quando

A entrada do controlador exigir NPN ou contato normalmente fechado, a montagem precisar ser embutida, a aplicação exigir detecção de materiais não metálicos ou os limites de alimentação, corrente, temperatura ou distância de trabalho do IFS286 não atenderem ao projeto. Compare os requisitos com a ficha do modelo alternativo antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e área de aplicação
Tipo de produto	Sensor indutivo	Classificação do componente.
Modelo / SKU / Part Number	IFS286	Identificação da versão do produto.
Marca	IFM / ifm electronic	Fabricante informado no anúncio e no catálogo.
GTIN	4021179288507	Identificador comercial do produto.
Aplicação informada	Aplicações industriais e automação industrial; aplicações industriais móveis com fluidos refrigerantes e lubrificantes	Usos declarados nos dados do produto; verificar as condições específicas da instalação.
Características especiais	Contatos banhados a ouro; alcance aumentado; fator de correção = 1; resistência aos campos eletromagnéticos	Características declaradas na ficha do fabricante.

Dados elétricos e alimentação
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 20 mA	Consumo informado pelo fabricante.
Classe de proteção	III	Classe de proteção elétrica declarada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção especificado.
Proteção contra sobrecarga	Sim	Recurso de proteção especificado.
Proteção contra curto-circuitos	Sim	Recurso de proteção especificado.
Imunidade máxima a campo eletromagnético	300 mT	Limite declarado para campo eletromagnético.
Resistência aos campos eletromagnéticos	Sim	Característica informada pelo fabricante.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Ensaios e classificação de compatibilidade eletromagnética declarados.

Saída e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente aberta	Estado funcional da saída conforme especificação.
Número de fios	3 fios	Configuração elétrica informada.
Frequência de comutação DC	2000 Hz	Frequência máxima de comutação especificada para DC.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo declarado para a saída de comutação.
Corrente máxima constante da saída DC	100 mA	Limite de corrente constante da saída.
Display de status de chaveamento	4 LEDs amarelos	Indicação visual de estado informada na ficha.

Detecção e faixa de medição
Alcance nominal de detecção	10 mm	Alcance especificado para o modelo; considerar as condições reais de montagem e o alvo.
Distância real de comutação Sr	10 ± 10 % mm	Tolerância da distância real de comutação indicada pelo fabricante.
Distância de trabalho	0...8,1 mm	Faixa de trabalho informada na ficha.
Montagem	Não embutido	O sensor deve ser instalado conforme a configuração não embutida.
Fator de correção	Aço: 1; aço inoxidável: 1; latão: 1; alumínio: 1; cobre: 1	Fatores declarados para os materiais listados.
Histerese	3...15 % de Sr	Faixa de histerese relativa à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.

Conexões elétricas
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Tipo de conector e contatos especificados; consultar o datasheet para a atribuição dos pinos.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente declarada.
Grau de proteção	IP65; IP66; IP67; IP68; IP69K	Graus de proteção declarados pelo fabricante; observar as condições de instalação correspondentes.
Alteração rápida da temperatura	EN 60068-2-14 Na; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 = < 10 s; 50 ciclos	Condições de ensaio de variação rápida de temperatura especificadas.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de teste	Ensaio de névoa salina declarado.
Resistência a choques	EN 60068-2-27 Ea, 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio especificada.
Resistência duradoura ao choque	EN 60068-2-27, 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos	Condição de ensaio de choque duradouro especificada.
Estabilidade de vibração	EN 60068-2-6 Fc, 20 g (10...3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio de vibração declarada.

Dados mecânicos e materiais
Designação da rosca	M12 x 1	Rosca do invólucro.
Dimensões	M12 x 1 / comprimento L = 60 mm	Dimensão mecânica informada.
Invólucro	Forma construtiva de roscas	Descrição construtiva do corpo.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: LCP branco; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais declarados para os componentes indicados.
Peso	26,3 g	Massa indicada no catálogo.
Porcas de fixação	2 unidades	Acessórios incluídos conforme a ficha.

Dados de confiabilidade e conformidade
MTTF	474 anos	Valor de MTTF declarado no catálogo; não equivale a vida útil garantida.
Certificado UL	Ta -25...70 °C; enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A005; arquivo UL E174191	Dados de certificação UL fornecidos na ficha; observar a faixa Ta específica desta certificação.
Software Embedded incluído	Sim	Campo informado na ficha do catálogo.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
NCM	8536.50.90	Código fiscal informado no cadastro.

COMPATIBILIDADE

Comunicação

• Saída de comutação discreta PNP normalmente aberta; não há protocolo de comunicação de dados especificado na ficha.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados; sensor DC de 3 fios; alimentação de 10...30 V DC; saída PNP normalmente aberta, corrente máxima constante de 100 mA. Confirmar o pinout e a atribuição dos condutores no datasheet antes da ligação.

Processo Corpo roscado M12 x 1, comprimento de 60 mm. Montagem não embutida; não é informada conexão de processo para tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou módulo de entrada compatível com sinal PNP normalmente aberto e alimentação de 10...30 V DC	✓	A ficha especifica saída PNP normalmente aberta e tensão de operação de 10...30 V DC; respeitar o limite de 100 mA na saída.
Entrada que requer saída NPN ou normalmente fechada	✗	A configuração desta versão é PNP normalmente aberta.
Instalação que exige sensor embutido no metal	✗	A ficha identifica o modelo como não embutido.
Detecção indutiva de objeto metálico dentro da distância de trabalho e das condições ambientais especificadas	✓	O produto é um sensor indutivo; a distância de trabalho indicada é 0...8,1 mm e a distância real de comutação nominal é 10 ± 10 % mm. A aplicação deve considerar o alvo e as condições de montagem.
Aplicação que exige corrente contínua de saída acima de 100 mA	✗	A corrente máxima constante da saída de comutação DC é 100 mA.
Instalação em ambiente dentro do grau de proteção listado e da temperatura ambiente de -40...85 °C	✓	A ficha declara IP65, IP66, IP67, IP68 e IP69K e faixa de temperatura ambiente de -40...85 °C; a instalação ainda deve respeitar as condições de montagem do fabricante.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFS286, M12 x 1, 10 mm, PNP normalmente aberto

Confirme que a aplicação requer sensor indutivo não embutido e saída PNP normalmente aberta, e que a alimentação disponível está entre 10 e 30 V DC.
Verifique no desenho dimensional o espaço disponível para o corpo M12 x 1 de 60 mm e para a instalação não embutida.
Instale o sensor e ajuste a posição do alvo considerando a distância de trabalho de 0...8,1 mm; não use o alcance nominal como substituto da distância de trabalho.
Fixe o sensor com as porcas fornecidas, sem aplicar torque não especificado nesta ficha; consulte o datasheet para instruções de montagem detalhadas.
Conecte o conector M12, codificação A, de acordo com o pinout do fabricante e confirme a compatibilidade da entrada com PNP normalmente aberto e o limite de 100 mA.
Energize dentro da faixa de 10...30 V DC e valide a comutação com o alvo instalado; use os LEDs de status como indicação visual conforme o datasheet.

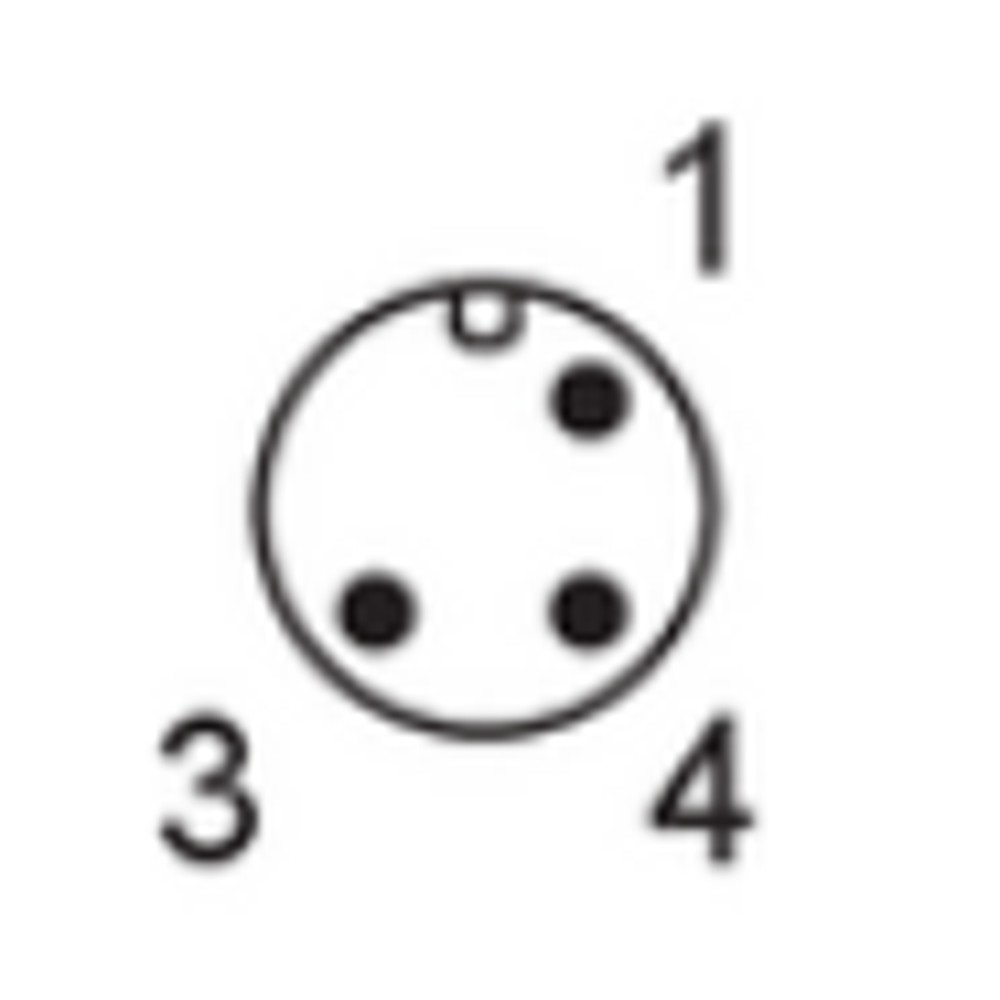

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora de 10...30 V DC, ligação incorreta ou alvo fora da distância de trabalho indicada.	Meça a tensão no conector, confira a ligação pelo datasheet e posicione um alvo metálico dentro de 0...8,1 mm.
A entrada do controlador permanece inativa apesar de o sensor indicar comutação.	Incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada, ou circuito conectado acima do limite de corrente de 100 mA.	Confirme que a entrada aceita PNP, verifique o estado do LED e meça a corrente da carga, mantendo-a dentro do limite especificado.
A comutação ocorre em distância menor que a esperada.	A distância de trabalho é menor que o alcance nominal de detecção; montagem e alvo também influenciam a detecção.	Meça a folga entre a face ativa e o alvo e compare-a com a faixa de trabalho de 0...8,1 mm e com as condições do datasheet.
A saída fica instável ou apresenta comutações não esperadas.	Posicionamento próximo ao ponto de comutação, ligação inadequada ou interferência eletromagnética na instalação.	Verifique a posição do alvo, confirme a ligação e alimentação, e compare as condições de interferência com os dados EMC e de resistência a campos eletromagnéticos do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IFS286 em português (Datasheet) Desenho em escala IFM IFS286 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFS286 e para quem ele serve?

É um sensor indutivo para detecção de objetos metálicos em automação industrial. Serve a instalações que aceitem saída PNP normalmente aberta e alimentação DC de 10...30 V.

O que acompanha o sensor?

A ficha informa 2 porcas de fixação. Não há outro acessório listado nos dados fornecidos.

O IFS286 funciona com entrada NPN ou normalmente fechada?

Não, esta versão tem saída PNP normalmente aberta. Para entradas NPN ou normalmente fechadas, selecione uma versão cuja saída corresponda ao circuito.

Posso instalar o IFS286 embutido em metal?

A ficha especifica montagem não embutida. Ela não recomenda esta versão para uma instalação que exija montagem embutida.

O sensor não detecta o alvo; o que verifico antes de trocar?

Confira primeiro a alimentação de 10...30 V DC, a ligação e a posição do alvo dentro da distância de trabalho de 0...8,1 mm. Verifique também se o alvo é metálico.

O sensor comuta, mas o CLP não recebe o sinal; qual pode ser a causa?

Uma causa provável é a entrada do CLP não ser compatível com PNP normalmente aberto ou a carga exceder 100 mA. Confirme o tipo de entrada, o estado do LED e a corrente do circuito.

Devo comprar um kit ou somente este sensor?

O produto é informado como uma unidade por embalagem e inclui 2 porcas de fixação. A ficha não descreve um kit com cabo ou outros componentes.

Como escolher entre o IFS286 e outra versão de sensor?

Escolha o IFS286 quando o projeto exigir PNP normalmente aberto, montagem não embutida e alcance nominal de 10 mm. Procure outra configuração se precisar de NPN, normalmente fechado ou montagem embutida.

Como faço a ligação elétrica do IFS286?

Use a conexão M12, codificação A, com 3 contatos, e confira a atribuição dos pinos no datasheet antes de energizar. A alimentação deve permanecer entre 10 e 30 V DC.

Há informação de garantia ou procedência técnica do fabricante?

A ficha identifica o fabricante como IFM e informa o modelo IFS286, mas não apresenta dados de garantia. Para instalação, consulte o datasheet oficial antes de definir pinagem e detalhes de montagem.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos metálicos por princípio indutivo. (Ref.: tipo de produto: sensor indutivo)

PNP

Tipo de saída de comutação especificado para este sensor; deve corresponder à entrada do circuito conectado. (Ref.: função elétrica: PNP)

Normalmente aberta

Configuração de saída indicada como normalmente aberta na ficha do produto. (Ref.: função de saída: normalmente aberta)

Montagem não embutida

Configuração de instalação declarada para o sensor, que deve ser respeitada no posicionamento mecânico. (Ref.: montagem: não embutido)

Símbolo usado na ficha para a distância real de comutação, com tolerância e histerese expressas em relação a esse valor. (Ref.: distância real de comutação Sr: 10 ± 10 % mm; histerese: 3...15 % de Sr)
