Cabo de Conexão Fêmea M12 IFM EVC086 15m PUR

Pré-visualizar: EVC086 IFM - Cabo Conexão Fêmea M12 Automação Industrial 15m PUR IP69K

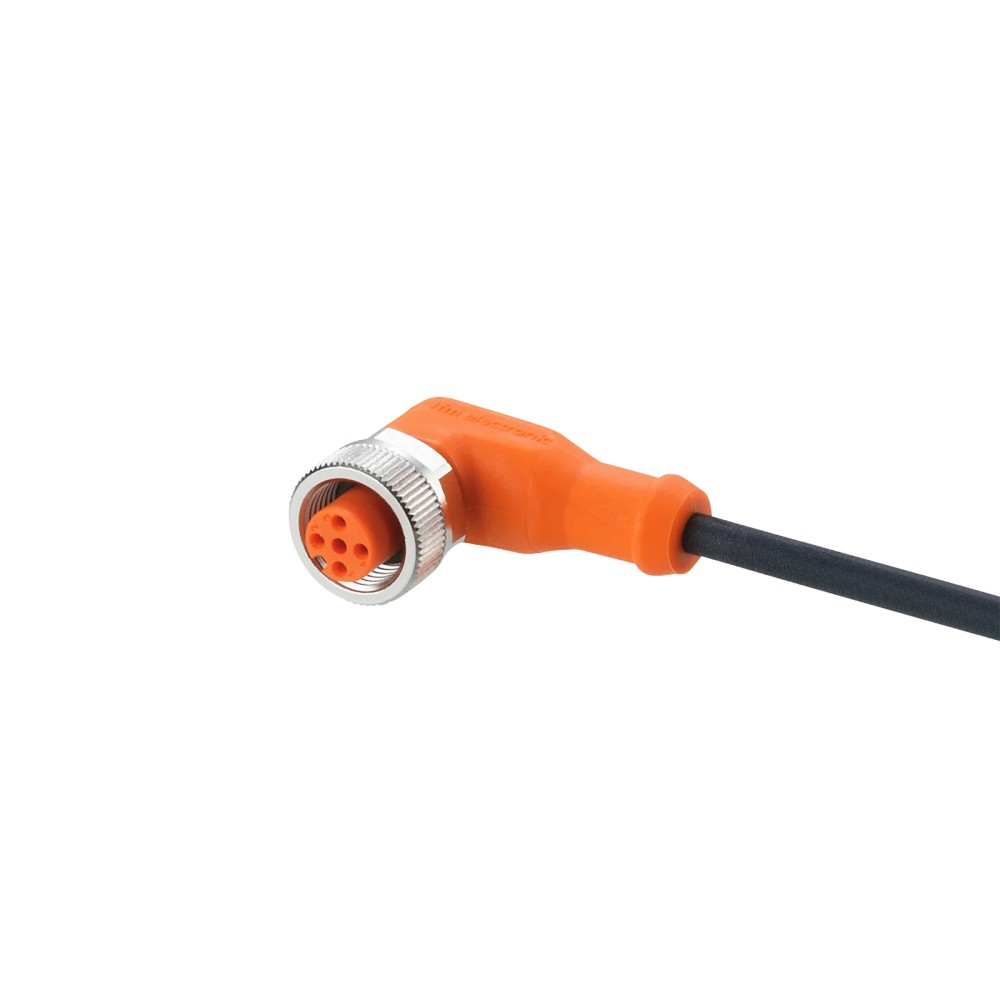

EVC086 IFM - Cabo Conexão Fêmea M12 Automação Industrial 15m PUR IP69K

Imagem meramente ilustrativa

R$ 369,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC086
EAN: 4021179226417
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "EVC086 IFM - Cabo Conexão Fêmea M12 Automação Industrial 15m PUR IP69K"

Destaques do Produto

Conector

Fêmea M12 angular, codificação A, 4 contatos

Comprimento

15 m

Revestimento do cabo

PUR

Tensão de operação

< 250 V AC

Proteção declarada

IP65, IP67, IP68 e IP69K

Corrente por contato

4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão fêmea M12 angular IFM EVC086, 4 contatos, 15 m, PUR, IP65/IP67/IP68/IP69K

O IFM EVC086 é um cabo de conexão industrial com conector fêmea M12 angular, destinado à ligação de componentes em sistemas de automação. Possui 15 m de cabo com revestimento PUR e quatro contatos banhados a ouro. O conector tem codificação A e os graus de proteção informados são IP65, IP67, IP68 e IP69K. A tensão de operação indicada é inferior a 250 V AC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVC086
Conector	Fêmea M12 angular, codificação A, 4 contatos
Comprimento do cabo	15 m
Material do cabo	PUR
Grau de proteção	IP65, IP67, IP68, IP69K
Tensão de operação	< 250 V AC
Corrente por contato	4 A
Seção e composição do cabo	4 x 0,34 mm² (42 x Ø 0,1 mm)
Faixa de temperatura ambiente móvel	-25...90 °C; cULus: até 75 °C
Peso	425,3 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de componentes industriais com interface compatível com M12 fêmea, codificação A e quatro contatos.
Instalações de automação industrial e máquinas-ferramenta; a ficha também indica aplicação com refrigerantes e lubrificantes.
Instalações que necessitem de cabo de 15 m e cujo circuito respeite os limites elétricos declarados.

⚠ Considere outro se precisa de:

Não selecionar para circuitos cuja tensão exceda o limite informado de < 250 V AC ou cuja corrente por contato seja superior a 4 A.
Não selecionar quando o equipamento exigir outro gênero de conector, codificação ou quantidade de contatos; confirme a interface do dispositivo antes da montagem.
Não presumir compatibilidade com protocolos ou pinagens específicos: a ficha não declara protocolo de comunicação nem identifica um dispositivo de destino.

APLICAÇÕES E USO

Aplicação declarada: conexão elétrica em sistemas de automação industrial e máquinas-ferramenta.
Aplicação declarada: instalações associadas a refrigerantes e lubrificantes; confirme que as condições específicas do fluido e da montagem estão cobertas pela documentação do fabricante.
Possibilidade de uso móvel: a ficha informa faixa ambiente móvel de -25...90 °C e velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m com aceleração máxima de 5 m/s²; não extrapole esses valores para outras condições.
Em instalações flexíveis, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo. A ficha não declara uma aplicação ou compatibilidade para protocolos específicos.

COMO ESCOLHER

Antes de comprar o Cabo de conexão fêmea M12 angular IFM EVC086, 4 contatos, 15 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC086 quando

A aplicação exigir cabo de conexão de 15 m, conector fêmea M12 angular codificado A com quatro contatos e operação dentro dos limites elétricos e ambientais declarados.

Verifique outra configuração quando

O equipamento exigir conector reto, outro gênero, outra codificação ou número de contatos diferente. A ficha também não confirma compatibilidade com pinagens ou protocolos particulares; confira os dados do equipamento conectado.

Avalie as condições de instalação

Para uso móvel, considere a faixa ambiente móvel de -25...90 °C, a velocidade declarada de até 3,3 m/s na condição especificada e o raio mínimo de curvatura de 10 vezes o diâmetro do cabo em aplicação flexível.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de conexão com conector fêmea	Descrição do tipo de produto.
Marca	IFM	Fabricante indicado no anúncio.
Modelo / SKU	EVC086	Identificação do produto.
GTIN	4021179226417	Código de identificação comercial informado.
NCM	8544.42.00	Classificação fiscal informada.
Aplicações declaradas	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Cenários de aplicação descritos na ficha.

Conexão elétrica
Conector	1 x M12, fêmea, angular	Configuração do soquete informada pelo fabricante.
Codificação	A	Codificação declarada para o conector.
Número de contatos	4	Quantidade de contatos do soquete.
Material do corpo do conector	TPU, laranja	Material e cor indicados para o corpo do conector.
Contatos	Banhados a ouro	Acabamento indicado para os contatos.
Material do bloqueio	Latão niquelado	Material informado para o mecanismo de bloqueio.
Material da vedação	FKM	Material indicado para a vedação.
Torque de aperto	0,6...1,5 Nm	Faixa de torque informada; aplicar conforme a conexão e as instruções do fabricante.

Dados elétricos
Tensão de operação AC	< 250 V AC	Limite de operação declarado.
Tensão máxima DC	< 300 V DC	Valor máximo informado na ficha do produto.
Corrente por contato	4 A	Limite informado por contato.
Classe de proteção	II	Classe de proteção indicada na ficha.

Cabo
Comprimento	15 m	Comprimento do cabo fornecido.
Material do revestimento	PUR	Material informado para o revestimento do cabo.
Cor	Preto	Cor do cabo.
Diâmetro	Ø 4,3 mm	Diâmetro declarado do cabo.
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Configuração e composição dos condutores informadas.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores dos condutores informada na ficha.
Sem silicone	Sim	Característica declarada pelo fabricante.
Sem halogênio	Sim	Característica declarada pelo fabricante.

Proteção e condições ambientais
Graus de proteção	IP65, IP67, IP68, IP69K	Classes declaradas na ficha; a adequação depende da instalação e das condições de uso correspondentes.
Temperatura ambiente móvel	-25...90 °C	Faixa indicada para uso móvel.
Limite de temperatura cULus	Até 75 °C	Limite de temperatura indicado na observação cULus.
Temperatura de armazenamento	-25...55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa de umidade informada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência climática indicada para armazenamento.
Certificações	CE, cULus, UKCA	Certificações listadas na ficha.

Instalação móvel e resistência mecânica
Raio de curvatura mínimo	10 x diâmetro do cabo	Valor mínimo indicado para aplicação flexível; não representa raio para todas as condições de instalação.
Ciclos de curvatura	> 5 milhões	Resistência declarada a ciclos de curvatura.
Esforço de torção	± 180°/m	Esforço de torção informado.
Velocidade de movimento	Máx. 3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Dados mecânicos e fornecimento
Dimensões informadas	26,5 x 15,5 x 36,5 mm	Dimensões registradas na ficha; consultar o desenho dimensional para interpretação e montagem.
Peso	425,3 g	Peso informado para o produto.
Quantidade da embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade de sinal depende da pinagem e dos requisitos elétricos dos dispositivos conectados.

Conexões

Elétrica Soquete fêmea M12 angular, codificação A, 4 contatos banhados a ouro; tensão de operação < 250 V AC, tensão DC máxima informada < 300 V e corrente por contato de 4 A. Verifique a pinagem do equipamento antes de energizar.

Processo Não há conexão de processo informada; trata-se de um cabo de conexão elétrica. A conexão mecânica especificada é um soquete fêmea M12 angular, codificação A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12 macho codificada A e quatro contatos, com pinagem e requisitos elétricos compatíveis	✓	A ficha informa soquete fêmea M12 angular, codificação A, com quatro contatos. A compatibilidade elétrica ainda depende da pinagem e dos limites do circuito.
Circuito com tensão AC inferior a 250 V e corrente de até 4 A por contato	✓	Esses valores estão dentro dos limites informados para tensão de operação e corrente por contato.
Circuito que excede 4 A por contato ou o limite de tensão declarado	✗	A ficha informa corrente de 4 A por contato e tensão de operação < 250 V AC; não há autorização para exceder esses limites.
Equipamento que exige outra codificação, outro gênero de conector ou número de contatos diferente	✗	A interface descrita é fêmea M12, codificação A, com quatro contatos; outra configuração não corresponde à especificação mecânica do cabo.
Aplicação que exige protocolo ou pinagem específica não confirmada na documentação disponível	✗	A ficha não identifica protocolo nem apresenta uma tabela de pinagem completa; a compatibilidade não pode ser confirmada sem conferir a documentação do equipamento e do fabricante.

INSTALAÇÃO

Como instalar o Cabo de conexão fêmea M12 angular IFM EVC086, 4 contatos, 15 m, PUR, IP65/IP67/IP68/IP69K

Confirme que o equipamento de destino utiliza conexão compatível com M12 macho, codificação A e quatro contatos.
Confira a pinagem e os limites elétricos do circuito no datasheet do cabo e na documentação do equipamento conectado.
Verifique o trajeto e o comprimento necessário antes de instalar; o cabo tem 15 m.
Posicione o conector angular sem forçar o cabo ou aplicar carga lateral à conexão.
Aperte o bloqueio dentro da faixa de torque informada de 0,6...1,5 Nm, respeitando as instruções do fabricante do equipamento conectado.
Em instalação móvel, respeite a faixa ambiental, o raio de curvatura e as condições de velocidade e aceleração especificadas para o cabo.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não comunica ou não apresenta sinal.	Conector incompatível, contato sem conexão ou pinagem diferente da requerida pelo equipamento.	Confirme o encaixe M12, a codificação A, o número de contatos e a pinagem dos dois dispositivos; verifique a continuidade conforme o procedimento de manutenção da instalação.
Há interrupções de sinal quando o cabo se movimenta.	Condutor ou conexão submetidos a flexão ou esforço mecânico fora das condições de instalação.	Inspecione o cabo e os conectores ao longo do trajeto; compare a montagem com o raio mínimo e as condições de movimento declaradas.
É observada umidade na conexão ou falha após lavagem.	Conector mal acoplado, vedação danificada ou instalação fora das condições associadas ao grau de proteção.	Verifique o acoplamento, a vedação e o estado do conector; confirme que a montagem e o método de limpeza correspondem às condições permitidas pelo fabricante.
A conexão ou o circuito apresenta aquecimento ou operação instável.	Corrente por contato ou tensão fora dos limites especificados, ou contato elétrico inadequado.	Meça tensão e corrente do circuito e compare com os limites da ficha; inspecione o acoplamento e os contatos antes de substituir o cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC086 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC086 e para que serve?

É um cabo de conexão industrial com soquete fêmea M12 angular, usado para conectar componentes de automação e máquinas-ferramenta. A ficha também indica aplicações com refrigerantes e lubrificantes.

O que acompanha o EVC086?

A ficha informa uma peça por embalagem: o cabo de conexão EVC086. Não há acessórios adicionais listados.

Ele serve para um equipamento que exige conector M12 com outra codificação ou quantidade de pinos?

Não corresponde à configuração descrita: o EVC086 tem conexão fêmea M12, codificação A e quatro contatos. Confira a interface do equipamento antes da compra.

Posso usar este cabo em um circuito acima de 250 V AC ou 4 A por contato?

A ficha informa tensão de operação inferior a 250 V AC e corrente de 4 A por contato. Não use esses valores como autorização para exceder os limites declarados.

O equipamento não reconhece a conexão; o que devo verificar antes de trocar o cabo?

Verifique o encaixe, a codificação, a quantidade de contatos e a pinagem exigida pelo equipamento. A ficha do EVC086 não especifica um protocolo de comunicação.

O sinal falha quando o cabo se move; o cabo está necessariamente danificado?

Não necessariamente: uma instalação com curvatura ou esforço mecânico fora das condições especificadas também pode causar falhas. Inspecione o percurso, o conector e o raio de curvatura antes de substituir a peça.

É melhor comprar este cabo ou montar a conexão com peças avulsas?

O EVC086 é fornecido como um cabo de conexão de 15 m com conector fêmea M12 angular integrado. Se a instalação exigir outro comprimento, geometria ou configuração de conector, compare a especificação necessária com outra versão adequada.

Quando devo escolher uma versão diferente do EVC086?

Escolha outra configuração se o equipamento exigir conector reto, gênero ou codificação diferente, outro número de contatos, ou limites elétricos distintos. A compatibilidade deve ser confirmada com a documentação dos dispositivos conectados.

Que cuidados devo ter ao instalar o cabo em uma aplicação móvel?

Respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e as condições de velocidade e aceleração indicadas na ficha. Evite forçar o conector angular durante a montagem.

Como confirmar a pinagem antes de ligar o cabo?

Consulte o datasheet do EVC086 e a documentação do equipamento conectado, pois a ficha disponível não apresenta uma tabela de pinagem completa. Não energize até confirmar a correspondência dos contatos.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração do conector M12 indicada para o soquete do EVC086. (Ref.: codificação A)

Grau de proteção IP

Classificação declarada para proteção do invólucro; a adequação depende das condições de montagem e uso. (Ref.: IP65, IP67, IP68 e IP69K)

PUR

Material informado para o revestimento do cabo. (Ref.: material do revestimento PUR)

Raio de curvatura

Raio mínimo de flexão indicado para aplicação flexível, calculado em relação ao diâmetro do cabo. (Ref.: mínimo de 10 x diâmetro do cabo)

Corrente por contato

Valor de corrente indicado para cada contato elétrico do conector. (Ref.: 4 A por contato)
