Módulo E/S ifm CR2042 - 8 Entradas/8 Saídas CANopen

Pré-visualizar: CR2042 IFM - Módulo E/S ifm para máquinas móveis 8 Entradas/8 Saídas CANopen

CR2042 IFM - Módulo E/S ifm para máquinas móveis 8 Entradas/8 Saídas CANopen

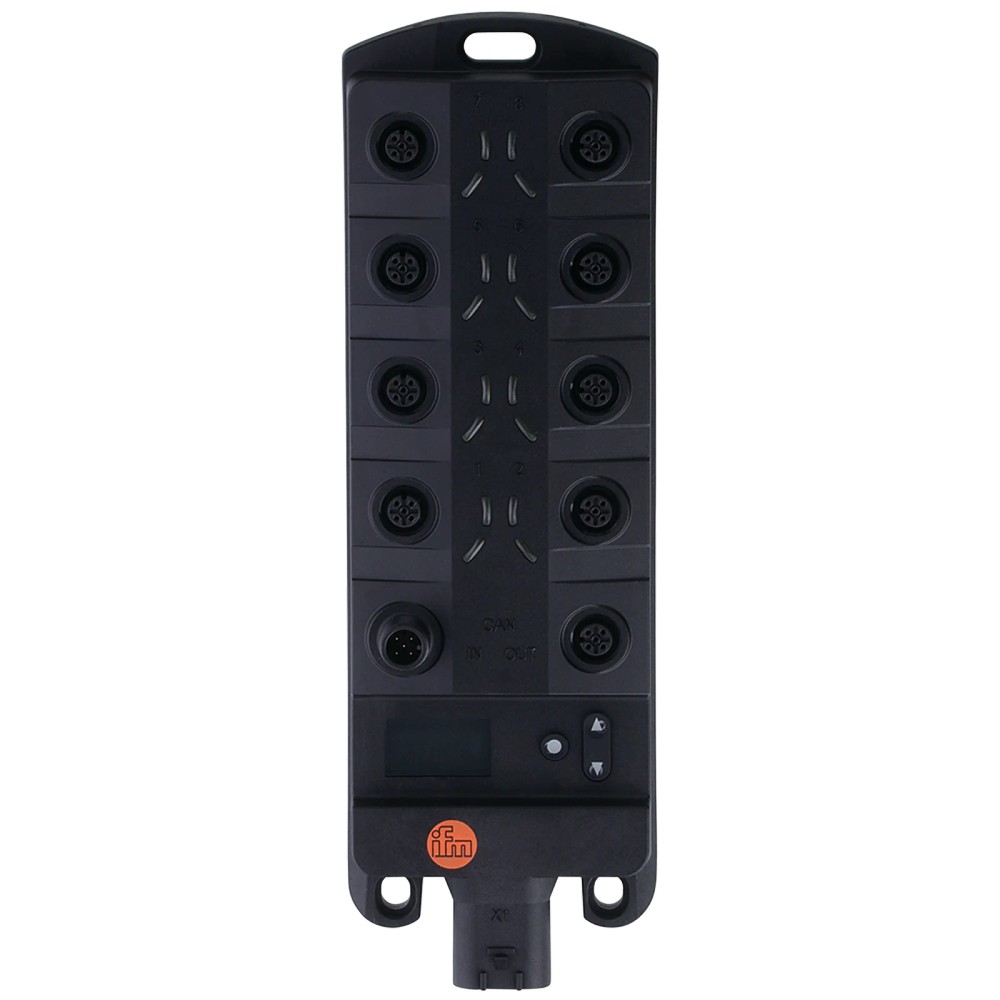

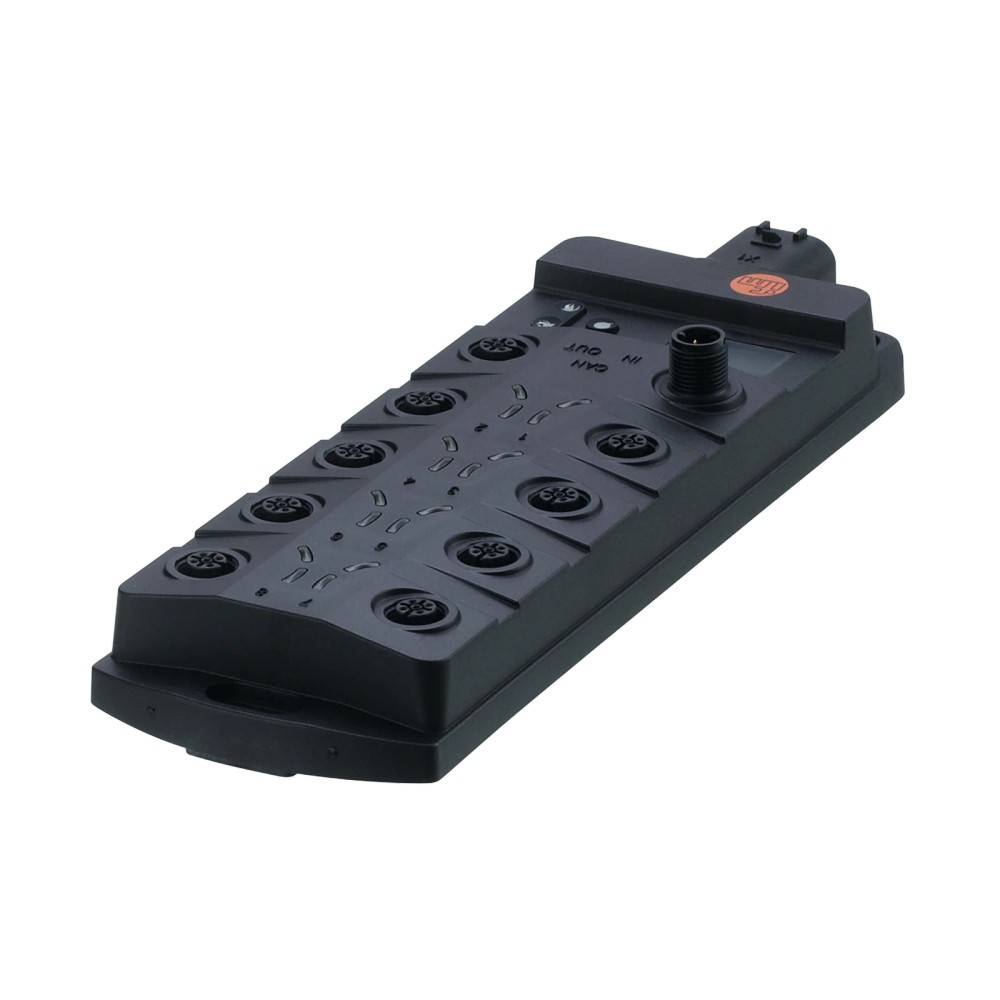

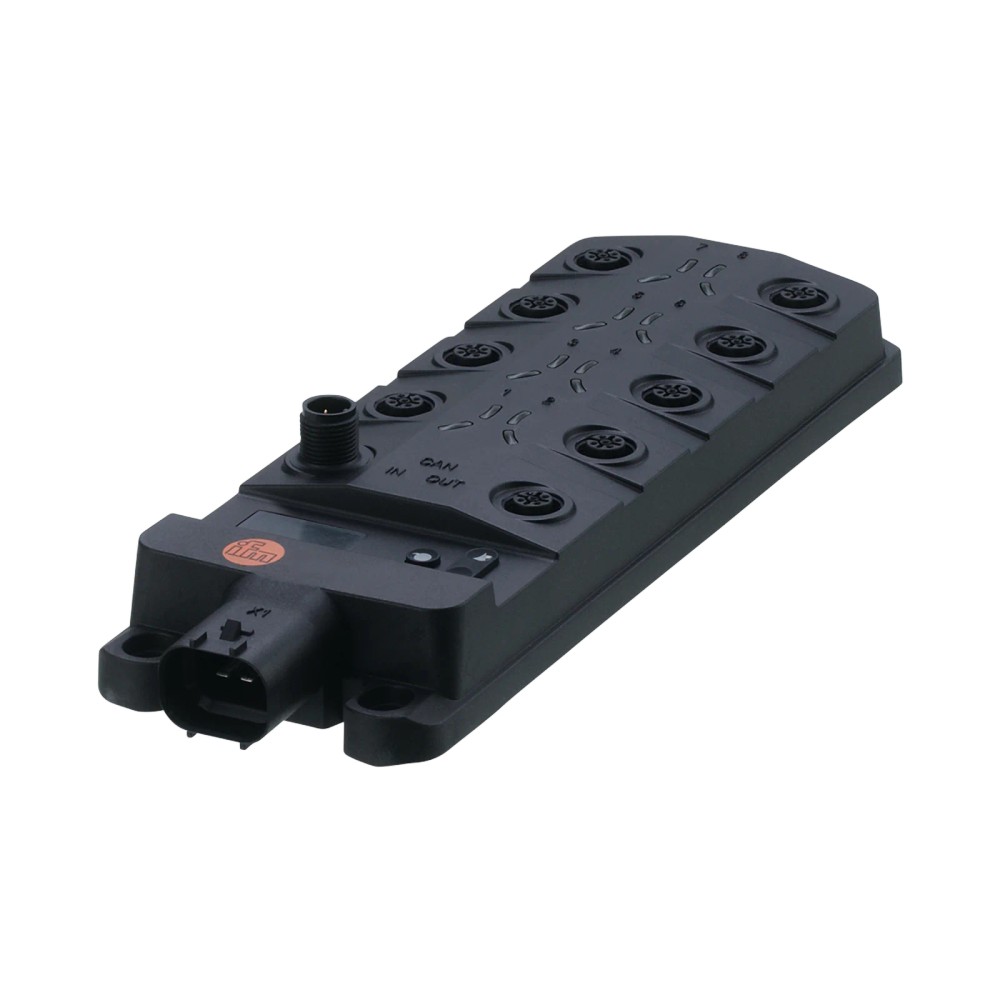

Imagem meramente ilustrativa

R$ 4.309,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: CR2042
EAN: 4021179331593
NCM do produto: 85371090

Destaques do Produto Entradas/Saídas 8/8...mais

Fechar menu

Saiba mais sobre: "CR2042 IFM - Módulo E/S ifm para máquinas móveis 8 Entradas/8 Saídas CANopen"

Destaques do Produto

Entradas/Saídas

8/8

Protocolo

CANopen/J1939

Tensão

12/24V DC

Grau de proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo E/S ifm para máquinas móveis CR2042 - 8 Entradas/8 Saídas CANopen

O CR2042 é um módulo de entrada e saída (E/S) robusto, desenvolvido especificamente para o setor de máquinas móveis. Ele atua como um nó inteligente em redes CAN, permitindo o controle de até 8 entradas e 8 saídas. Com processador Freescale PowerPC e programação em CODESYS 2.3, é a escolha ideal para integrar sistemas de automação em ambientes severos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	CR2042
Total E/S	16
Tensão	12/24V
Grau Proteção	IP65/IP67
Protocolos	CANopen, SAE J1939
Temperatura	-40 a 85 °C
Dimensões	234 x 76 x 37,2 mm
MTTF	88 Anos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Máquinas móveis agrícolas ou de construção
Sistemas baseados em CODESYS 2.3
Aplicações que exigem robustez contra vibração e choque

⚠ Considere outro se precisa de:

Instalações expostas a tensões fora de 8-32V DC
Ambientes com pressão ou umidade acima da especificada
Conexão com protocolos que não sejam CAN (como Ethernet ou Profibus)

APLICAÇÕES E USO

Sistemas de controle em máquinas agrícolas
Automação em máquinas de construção pesada
Gestão de sinais de sensores e atuadores em veículos off-road
Implementação de lógica local descentralizada em máquinas móveis

COMO ESCOLHER

Antes de comprar o Módulo E/S ifm para máquinas móveis CR2042 - 8 Entradas/8 Saídas CANopen, verifique estes pontos:

Quando escolher o CR2042

Indicado quando sua aplicação exige um módulo robusto, com grau de proteção IP67, capaz de operar em temperaturas extremas e integrado via rede CAN.

Quando buscar alternativas

Se a aplicação exigir um número maior de E/S analógicas ou digitais, ou se o protocolo de comunicação requerido for diferente de CAN (ex: Ethernet/IP, EtherCAT).

ESPECIFICAÇÕES TÉCNICAS

Entradas e Saídas
Entradas Digitais	8	Capacidade de leitura de sensores digitais
Saídas Digitais	8	Capacidade de acionamento de atuadores
Entradas Analógicas	4 (0...20 mA / 0...32 V)	Flexibilidade para sensores analógicos

Dados Elétricos
Tensão de operação	8...32 DC [V]	Faixa de alimentação admissível
Consumo de corrente	188 mA (típico)	Referência de consumo em 24V

Interfaces de Comunicação
Protocolo	CANopen, SAE J1939	Protocolos de comunicação suportados
Processador	Freescale PowerPC 50 MHz	Capacidade de processamento interno

Condições Ambientais
Temperatura ambiente	-40...85 °C	Limite de operação térmica
Grau de proteção	IP 65; IP 67	Vedação contra agentes externos

COMPATIBILIDADE

Comunicação

• CANopen

• SAE J1939

Conexões

Elétrica 12/24 V DC (8-32V range)

Processo Conectores M12

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede CAN 250 kbit/s	✓	O módulo suporta nativamente a taxa de configuração de fábrica de 250 kbit/s.
Alimentação 48V DC	✗	A tensão nominal máxima é 32V DC, risco de dano ao equipamento.
Ambiente externo submerso	✗	O produto possui proteção IP67, mas não é projetado para submersão contínua.

INSTALAÇÃO

Como instalar o Módulo E/S ifm para máquinas móveis CR2042 - 8 Entradas/8 Saídas CANopen

Desenergize o sistema antes da instalação.
Fixe o módulo na parede traseira utilizando a furação especificada no desenho dimensional.
Conecte os periféricos (sensores e atuadores) aos conectores M12.
Conecte as linhas de comunicação CAN (Can High, Can Low) respeitando as normas de terminação.
Conecte a alimentação 12/24V DC.
Carregue a aplicação via software CODESYS 2.3.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Falha na comunicação CAN ou erro de nó.	Terminação de rede incorreta ou erro na taxa de transmissão.	Verificar se a resistência de 120 ohms está presente nas extremidades da rede.
Saída não aciona ou desliga intermitentemente.	Sobrecarga ou curto-circuito na saída digital.	Medir a corrente de carga e verificar o status da saída via software de diagnóstico.
Módulo não liga ou reinicia sozinho.	Tensão de alimentação fora dos limites (8-32V DC).	Utilizar multímetro para verificar a tensão estável na entrada de alimentação.
Corrosão nos pinos ou funcionamento errático.	Entrada de umidade por vedação incorreta no conector.	Inspecionar visualmente os contatos banhados a ouro quanto a oxidação.

DOCUMENTAÇÃO TÉCNICA

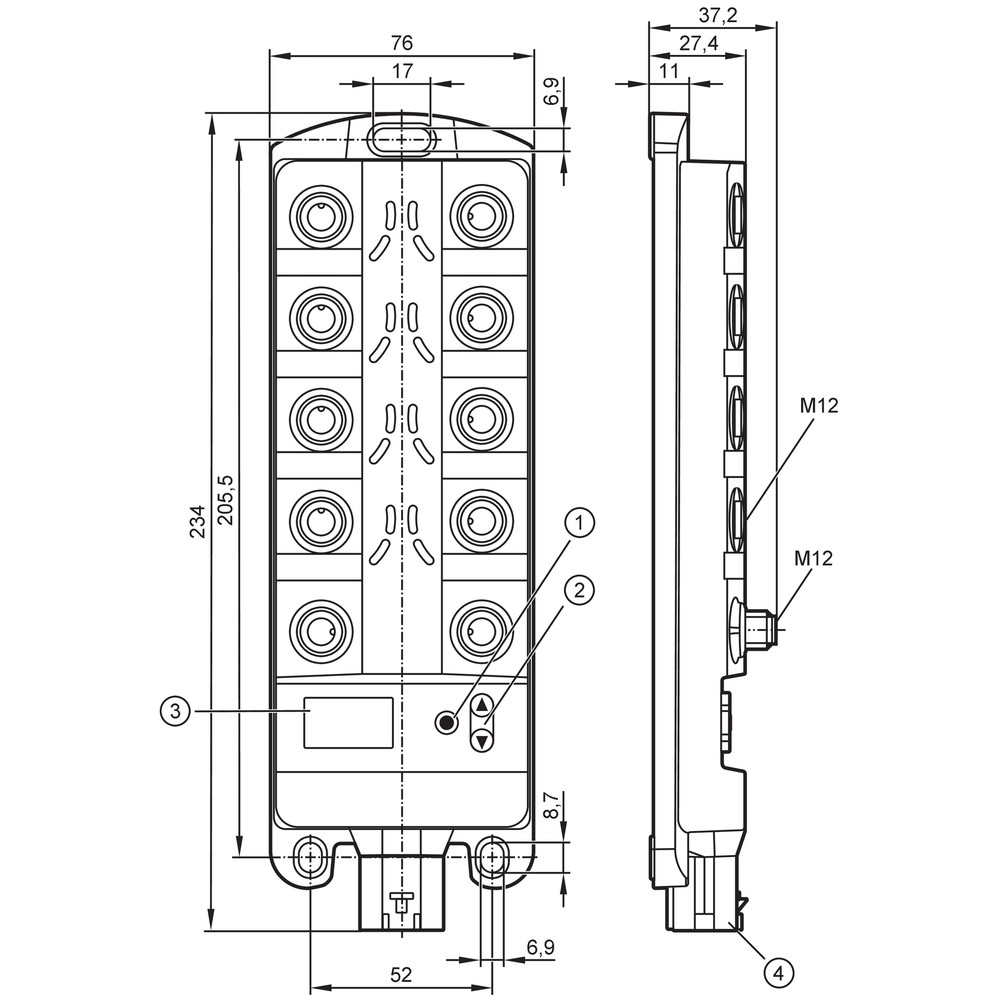

Datasheet Oficial CR2042 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o módulo CR2042 da ifm e qual sua principal função?

O CR2042 é um módulo de E/S descentralizado projetado para máquinas móveis, oferecendo 8 entradas e 8 saídas configuráveis para integração via rede CAN.

Este módulo é compatível com quais protocolos de comunicação?

Sim, ele suporta os protocolos CANopen (CiA DS 301/401) e SAE J1939, permitindo versatilidade na comunicação com controladores de máquinas móveis.

Existem restrições ambientais para o uso deste módulo?

Não deve ser aplicado em ambientes que excedam a temperatura de operação de -40 a 85 °C ou em locais que superem a altitude de 2000 metros acima do nível do mar.

Este módulo pode ser usado em qualquer sistema de automação industrial?

Não é indicado para sistemas que exijam uma tensão de alimentação fora da faixa nominal de 8 a 32 V DC ou que demandem protocolos de rede distintos de CAN.

O que fazer se o módulo não estiver comunicando na rede?

O sintoma comum é a perda de comunicação na rede CAN; verifique se a resistência de terminação está correta e se a taxa de transmissão está configurada conforme a rede.

Como diagnosticar uma falha em uma saída digital?

Verifique o LED de diagnóstico e o status da entrada/saída via código no CODESYS; a causa pode ser uma sobrecarga na saída ou curto-circuito.

Qual a diferença deste módulo para um expansor de E/S simples?

Este é um módulo de E/S programável via CODESYS 2.3, diferente de módulos de expansão remota simples que não possuem processamento local.

Devo escolher o CR2042 ou outro modelo da linha CompactModule?

Ambos são baseados na plataforma ioControl da ifm, porém o CR2042 oferece configurações específicas de entradas e saídas adequadas para máquinas móveis complexas.

Como deve ser feita a instalação física do módulo?

A instalação deve ser feita na parede traseira, utilizando os pontos de fixação do invólucro e garantindo que o grau de proteção IP65/IP67 seja mantido com conectores adequados.

Qual a confiabilidade e procedência técnica do CR2042?

O produto possui 88 anos de MTTF conforme dados do fabricante e deve ser operado em conformidade com as normas ISO 16750-3 para resistência a choques e vibrações.

GLOSSÁRIO TÉCNICO

CANopen

Protocolo de comunicação baseado na CAN bus (Ref.: CiA DS 301).

CODESYS

Ambiente de desenvolvimento para controladores lógicos programáveis conforme IEC 61131-3.

MTTF

Mean Time To Failure; indicador de confiabilidade do hardware (Ref.: 88 anos).

IP67

Grau de proteção contra entrada de poeira e imersão temporária em água.

SAE J1939

Padrão de rede de área de controle usado para comunicação em veículos pesados.
