E12282

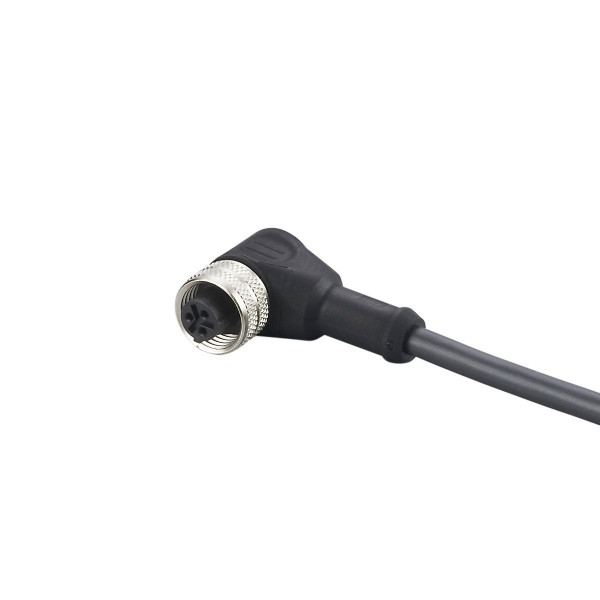

Conector , soquete , angular (90º) , 1/2'' , 3pólos , 3-fio , AC/DC , Tensão de operação: 250 V AC /

Imagem meramente ilustrativa

R$ 111,43

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12282

Destaques do Produto Tipo de Conector Fêmea Angular 90º Comprimento 2 metros...mais

Saiba mais sobre: "Conector , soquete , angular (90º) , 1/2'' , 3pólos , 3-fio , AC/DC , Tensão de operação: 250 V AC /"

Destaques do Produto

Tipo de Conector

Fêmea Angular 90º

Comprimento

2 metros

Grau de Proteção

IP67

Conexão

1/2"

ESPECIFICAÇÕES TÉCNICAS

Elétrico

Tensão de operação AC < 250 V AC

Tensão de operação DC < 300 V DC

Quantidade de polos 3

Quantidade de fios 3

Mecânico

Tipo de conector Fêmea, angular 90º

Bitola/Conexão 1/2"

Material do invólucro TPU

Material da porca Latão, niquelado

Torque de aperto 0,6 Nm

Ambiental

Grau de proteção IP 67

Faixa de temperatura -25...90 °C

Material do revestimento PUR

Sem halogênio Sim

Performance do Cabo

Comprimento do cabo 2 m

Diâmetro do cabo 5,2 mm

Ciclos de curvatura > 2 milhões

Velocidade de movimento Máx. 3,3 m/s

DESCRIÇÃO DO PRODUTO

O cabo de conexão E12282 é uma solução robusta projetada para ambientes de automação industrial que exigem alta performance mecânica. Com revestimento em PUR (poliuretano), este componente oferece resistência superior a ciclos de curvatura, suportando mais de 2 milhões de dobras, o que o torna ideal para aplicações dinâmicas como braços robóticos e sistemas de movimentação horizontal. O design angular de 90º facilita a instalação em espaços confinados, garantindo uma conexão segura através da rosca de 1/2".

Este modelo é classificado como sem halogênio, atendendo a normas de segurança que previnem a emissão de gases tóxicos em caso de incêndio. Com grau de proteção IP67, o conector assegura vedação eficaz contra poeira e umidade, mantendo a integridade do sinal elétrico em condições operacionais severas. A estrutura interna, composta por 3 fios de 0,5 mm², garante a transmissão estável para tensões de até 250 V AC ou 300 V DC.

DOCUMENTAÇÃO TÉCNICA

? Folha de Dados Técnicos (Datasheet) ? Desenho em Escala (Desenho Dimensional)

APLICAÇÕES E USO

Aplicações industriais
Automação industrial
Sistemas de esteiras
Braços robóticos
Ambientes com necessidade de tolerância a dobras

DIFERENCIAIS TÉCNICOS E BENEFÍCIOS

Durabilidade em Movimento

O revestimento em PUR e a capacidade de suportar mais de 2 milhões de ciclos de curvatura garantem longa vida útil em aplicações com deslocamentos constantes.

Vedação Industrial

O grau de proteção IP67 assegura que o componente mantenha sua performance mesmo em ambientes industriais com presença de poeira e umidade.

Segurança de Materiais

A construção livre de halogênio reduz os riscos associados à emissão de gases tóxicos, sendo uma escolha segura para instalações industriais modernas.

PERGUNTAS FREQUENTES

O que é o cabo de conexão E12282 da ifm electronic?

O E12282 é um cabo de conexão com conector fêmea angular (90º) de 1/2", projetado para automação industrial, possuindo 3 polos, 3 fios e revestimento em PUR.

Quais são as especificações elétricas de tensão para este conector?

Este conector suporta uma tensão de operação de até 250 V AC e 300 V DC, sendo adequado para correntes AC/DC.

Para quais aplicações este conector não é indicado?

Este produto não é indicado para aplicações que exijam conectores com codificação diferente da especificada (codificação C) ou para ambientes que excedam a faixa de temperatura de -25 a 90 °C.

Existem restrições de material ou ambiente para o uso deste cabo?

O cabo não deve ser utilizado em ambientes com presença de substâncias químicas incompatíveis com o revestimento em poliuretano (PUR) ou onde a temperatura de operação ultrapasse os limites estabelecidos.

O que verificar se o sensor conectado parar de enviar sinal?

Sintomas como falhas intermitentes de sinal ou perda de comunicação podem indicar desgaste no cabo ou oxidação nos contatos. Antes da substituição, verifique a integridade física do revestimento e o torque de aperto do conector.

Quais sinais indicam que o cabo de conexão precisa ser trocado?

Verifique se há sinais de torção excessiva ou dobras acentuadas no cabo, além de inspecionar se o torque de aperto de 0,6 Nm foi respeitado, evitando danos ao bloqueio de latão niquelado.

Devo comprar este cabo montado ou montar um conector avulso?

O E12282 é um cabo de conexão completo com conector fêmea integrado, sendo uma solução pronta para instalação, diferindo de conectores de campo que exigem montagem manual dos fios.

Este cabo é melhor que um cabo de conexão comum para robótica?

A escolha depende da necessidade de resistência mecânica; o revestimento em PUR com tolerância a dobras e deslocamentos oferece maior durabilidade em esteiras e braços robóticos do que cabos padrão em PVC.

Como realizar a instalação correta deste conector?

A instalação deve ser feita manualmente, respeitando o torque de aperto máximo de 0,6 Nm para garantir a vedação IP67 e evitar danos à rosca de 1/2".

Qual o nível de proteção deste cabo contra água e poeira?

Este cabo de conexão possui grau de proteção IP67, o que garante vedação contra poeira e imersão temporária em água, sendo ideal para ambientes industriais exigentes.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento do cabo que oferece alta resistência mecânica, flexibilidade e resistência a óleos e produtos químicos.

IP67

Grau de proteção que indica total proteção contra poeira e resistência à imersão temporária em água (até 1 metro por 30 minutos).

Sem halogênio

Característica do material que não libera gases tóxicos ou corrosivos em caso de incêndio, aumentando a segurança em ambientes industriais.

Torque de aperto

Força aplicada para fixar o conector, que no caso deste modelo é de no máximo 0,6 Nm para garantir a vedação sem danificar a rosca.

Codificação C

Padrão de geometria do conector que garante o acoplamento correto e evita a conexão em portas incompatíveis.
