Sensor de Pressão IFM PN7070 - 0-400 bar IO-Link

Pré-visualizar: PN7070 IFM - Sensor de Pressão IFM Aplicações Industriais 0-400 bar IO-Link

PN7070 IFM - Sensor de Pressão IFM Aplicações Industriais 0-400 bar IO-Link

Imagem meramente ilustrativa

R$ 4.152,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN7070
EAN: 4021179281195
NCM do produto: 90262090

Destaques do Produto Pressão relativa...mais

Fechar menu

Saiba mais sobre: "PN7070 IFM - Sensor de Pressão IFM Aplicações Industriais 0-400 bar IO-Link"

Destaques do Produto

Pressão relativa

0...400 bar

Conexão de processo

G 1/4, rosca interna

Comunicação

IO-Link 1.1; modo SIO disponível

Conexão elétrica

M12 codificação A, 4 contatos

Alimentação

18...30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PN7070 IFM — sensor de pressão eletrônico relativo com display, faixa de 0...400 bar e IO-Link

O PN7070 é um sensor eletrônico de pressão relativa para aplicações industriais com fluidos líquidos e gasosos. Mede de 0 a 400 bar e oferece duas saídas de comutação, incluindo comunicação IO-Link. Possui display alfanumérico de quatro dígitos e conexão de processo G 1/4 com rosca interna.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PN7070
Tipo de pressão	Relativa
Faixa de medição	0...400 bar; 0...5800 psi; 0...40 MPa
Conexão de processo	G 1/4, rosca interna
Saídas	2 saídas digitais; OUT1 com IO-Link e saída de comutação, OUT2 saída de comutação
Conexão elétrica	1 x M12, codificação A, 4 contatos
Alimentação	18...30 V DC, SELV/PELV
Temperatura de operação	-25...80 °C
Grau de proteção	IP 65; IP 67
Display	Alfanumérico de 4 dígitos, vermelho/verde

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais com fluidos líquidos ou gasosos, pressão relativa dentro da faixa de 0...400 bar e temperatura do fluido de -25...80 °C.
Sistemas que utilizem conexão de processo G 1/4 com rosca interna e conexão elétrica M12 codificação A, 4 contatos.
Instalações que necessitem de saídas de comutação e/ou comunicação IO-Link 1.1.

⚠ Considere outro se precisa de:

Aplicações cuja pressão normal de medição ultrapasse 400 bar; a resistência à pressão informada é 800 bar e não amplia a faixa de medição.
Aplicações fora da faixa de temperatura do fluido de -25...80 °C.
Instalações cujo ponto de conexão não corresponda à rosca interna G 1/4, sem adaptador compatível validado para o processo.

APLICAÇÕES E USO

COMO ESCOLHER

Antes de comprar o PN7070 IFM — sensor de pressão eletrônico relativo com display, faixa de 0...400 bar e IO-Link, verifique estes pontos:

Escolha o PN7070 quando

O processo exigir medição de pressão relativa até 400 bar, fluido líquido ou gasoso, conexão G 1/4 fêmea e saída de comutação ou integração IO-Link.

Avalie outra faixa ou interface quando

A pressão de operação necessária exceder 400 bar, a temperatura do fluido estiver fora de -25...80 °C ou a conexão de processo e a interface elétrica requeridas forem diferentes. Confirme a compatibilidade de qualquer adaptador ou sistema de controle antes da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PN7070	Código do produto.
Tipo de produto	Sensor de pressão com display; pressostato eletrônico	Descrição do equipamento.
Tipo de pressão	Pressão relativa	Referência de medição indicada na ficha.
Aplicação	Aplicações industriais	Uso declarado pelo fabricante.
Substâncias	Fluidos líquidos e gasosos	Meios indicados para aplicação.
Marca	ifm electronic	Fabricante indicado no cadastro.
SKU	PN7070	Identificação comercial.
GTIN	4021179281195	Identificação global do produto.
Part number	PN7070	Código de peça.
NCM	9026.20.90	Classificação fiscal informada.

Faixa de medição e pressão
Faixa de medição	0...400 bar / 0...5800 psi / 0...40 MPa	Faixa nominal de medição.
Resistência à pressão	800 bar / 11580 psi / 80 MPa	Limite de resistência à pressão; não equivale à faixa de medição.
Pressão mínima de ruptura	1700 bar / 24650 psi / 170 MPa	Valor de ruptura informado na ficha.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Valor de resistência a vácuo indicado.
Proteção contra sobrecarga	Sim	Recurso informado; não altera a faixa nominal.

Conexões e materiais
Conexão de processo	G 1/4, rosca interna	Interface mecânica com o processo.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Interface elétrica do sensor.
Materiais em contato com o fluido	1.4542 (17-4 PH / 630)	Material especificado para partes molhadas.
Materiais do equipamento	1.4542 (17-4 PH / 630); 1.4404 (aço inoxidável / 316L); PBT+PC-GF30; PBT-GF20; PC	Materiais listados na ficha; a distribuição por componente deve ser confirmada no datasheet.
Corpo	Aço inoxidável	Material do corpo indicado nos dados básicos.
Invólucro	Cilíndrico	Formato declarado do invólucro.

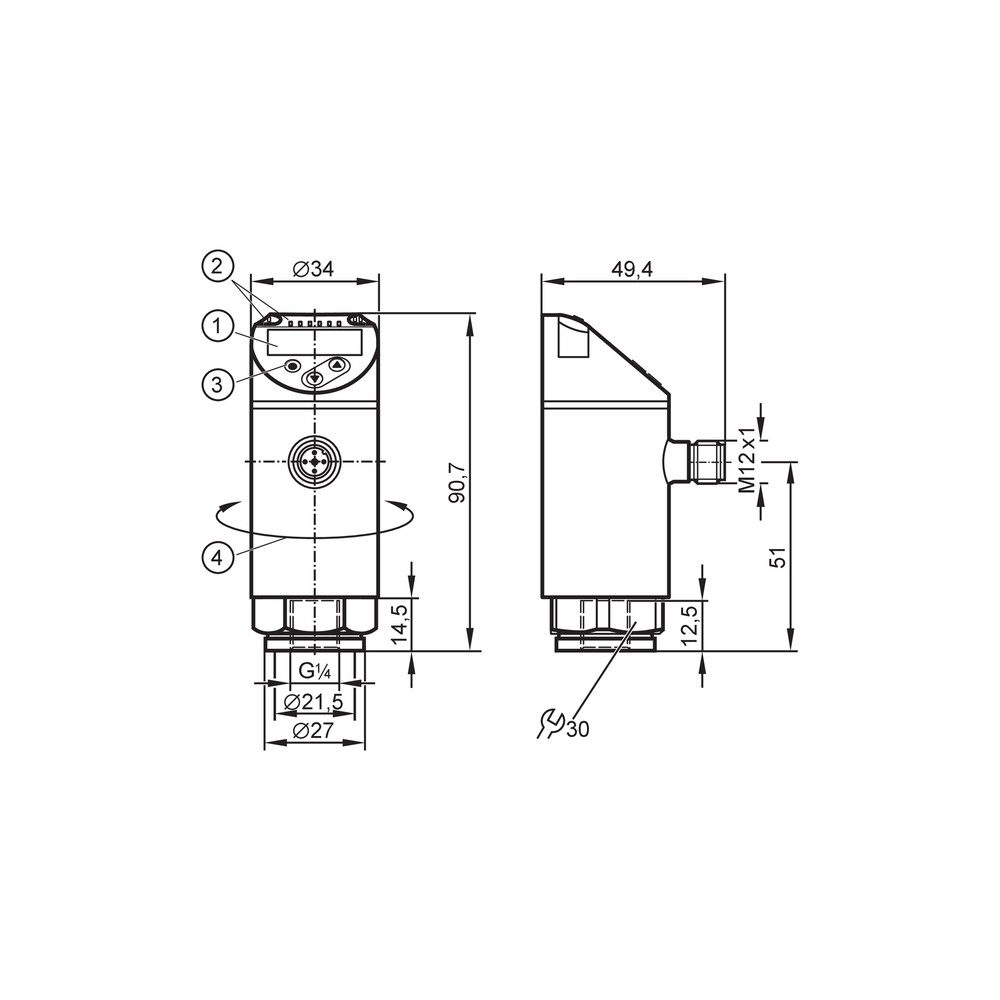

Dimensões	Ø 34 mm; comprimento 90,7 mm	Dimensões informadas no cadastro técnico.
Peso	240 g	Massa do produto.
Torque recomendado	25...35 Nm	Depende de lubrificação, vedação e nível de pressão; consultar instrução do fabricante para montagem.

Dados elétricos e alimentação
Tensão de operação	18...30 V DC	Alimentação para SELV/PELV.
Consumo de corrente	< 35 mA	Consumo especificado.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção elétrica.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio indicada.
Contatos	Banhados a ouro	Característica dos contatos indicada na ficha.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas de referência declaradas.

Entradas, saídas e funções de comutação
Função elétrica	PNP/NPN	Configuração/função elétrica indicada na ficha.
Quantidade de saídas digitais	2	Número de saídas informado.
Saídas de comutação	OUT1: saída de comutação IO-Link; OUT2: saída de comutação	Funções das saídas conforme ficha.
Saída	Abertura/fechamento parametrizável	Configuração de saída informada.
Corrente constante máxima da saída DC	150 mA; 200 mA até 60 °C; 250 mA até 40 °C	Limites informados para a saída de comutação DC; observar a dependência de temperatura.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado.
Frequência de comutação DC	< 170 Hz	Limite de frequência indicado.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção declarado.
Parâmetros ajustáveis	Histerese/janela; abertura/fechamento; lógica de comutação; atraso de comutação/desligamento; amortecimento; unidade do display	Opções de parametrização informadas.
Atraso programável dS, dr	0...50 s	Intervalo de ajuste indicado.

Precisão e desvios
Repetibilidade	< ±0,1 % da duração, nas variações de temperatura < 10 K	Condição de variação de temperatura especificada.
Desvio de histerese	< ±0,25 % da duração	Valor de desvio informado.
Desvio de características	< ±0,25 % BFSL / < ±0,5 % LS	Valores conforme referências BFSL e LS.
Precisão do ponto de ajuste	< ±0,5 % da duração	Valor especificado para o ponto de ajuste.
Estabilidade ao longo do tempo	< ±0,05 % da duração por 6 meses	Período de referência informado.
Coeficiente de temperatura da amplitude	0,2 % da duração / 10 K, entre -25...80 °C	Condição térmica especificada.
Coeficiente de temperatura do ponto zero	0,2 % da duração / 10 K, entre -25...80 °C	Condição térmica especificada.

Tempos de reação
Tempo de resposta	< 3 ms	Tempo informado na ficha.
Retardo de prontidão	< 0,3 s	Tempo até prontidão indicado.
Tempo mínimo do ciclo do processo	2,3 ms no ajuste de fábrica; 3 ms em Status_B High Resolution	Valores conforme modo de resolução indicado.

Interfaces e dados IO-Link
Interface de comunicação	IO-Link	Interface digital do equipamento.
Revisão IO-Link	1.1	Revisão declarada.
Padrão SDCI	IEC 61131-9	Norma indicada para a interface.
Tipo de transferência	COM2, 38,4 kBaud	Taxa/modo de transferência especificado.
Modo SIO	Sim	Operação em modo SIO indicada.
Classe de master port	A; classe B se o pino 2 não estiver conectado	Requisito de conexão conforme ficha.
Dados de processo binários	2	Quantidade informada.
Dados de processo analógicos	1	Quantidade informada.
Resolução IO-Link de pressão	1 bar / 0,1 MPa no ajuste de fábrica	Resolução no ajuste de fábrica.
Resolução IO-Link de pressão em alta resolução	0,2 bar / 0,02 MPa em Status_B High Resolution	Resolução no modo indicado.
DeviceID suportado	399 no ajuste de fábrica, CMPT = 2; 597 em Status_B High Resolution, CMPT = 3	Identificadores conforme configuração indicada.
Watchdog integrado	Sim	Recurso declarado.

Displays e elementos de operação
Display de medição	Alfanumérico de 4 dígitos, vermelho/verde	Indicação dos valores de medição.
Unidades no display	3 LEDs verdes: bar, psi, MPa	Indicação de unidade informada.
Status de chaveamento	2 LEDs amarelos	Indicação de estado das saídas.
Botões de interface	Três botões circulares laranjas	Elementos de operação conforme dados básicos.
Parte superior do invólucro	Girável a 345°	Ajuste de orientação descrito no cadastro do produto.

Condições ambientais e proteção
Temperatura de operação	-25...80 °C	Faixa de operação especificada.
Temperatura do fluido	-25...80 °C	Faixa especificada para o fluido.
Temperatura de armazenamento	-40...100 °C	Limites de armazenamento informados.
Grau de proteção	IP 65; IP 67	Classificações declaradas; observar condições de instalação do fabricante.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Norma e condição de ensaio informadas.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10...2000 Hz)	Norma e condição de ensaio informadas.
Ciclos de pressão mínimos	100 milhões	Valor declarado na ficha; condições de ensaio devem ser consultadas no datasheet.
Elemento de estrangulamento	Não disponível para instalação posterior	Indicação explícita do fabricante.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; utilizável para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição/regra informada na ficha.
Certificado UL	Número de aprovação UL J003	Identificação de aprovação indicada.
MTTF	214 anos	Valor informado no cadastro; não representa garantia de vida útil.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, transferência COM2 a 38,4 kBaud; padrão SDCI IEC 61131-9.

• Modo SIO disponível.

• OUT1: saída de comutação com IO-Link; OUT2: saída de comutação.

Conexões

Elétrica 1 conexão M12 circular, codificação A, 4 contatos. Alimentação de 18...30 V DC para SELV/PELV. Função elétrica PNP/NPN conforme configuração indicada na ficha. Classe de master port exigida: A; pode ser B se o pino 2 não estiver conectado.

Processo Conexão de processo G 1/4 com rosca interna. Compatibilidade mecânica depende de uma conexão correspondente no processo; não confundir com a conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de controle com IO-Link 1.1 e master port classe A, ou classe B quando o pino 2 não está conectado.	✓	A ficha informa IO-Link 1.1 e a classe de master port requerida.
Operação em modo SIO com entrada compatível com a saída de comutação configurada.	✓	A ficha indica modo SIO disponível e saídas de comutação.
Processo com conexão G 1/4 fêmea correspondente e fluido dentro das condições de pressão e temperatura especificadas.	✓	A conexão de processo é G 1/4 interna; faixa de medição de 0...400 bar e temperatura do fluido de -25...80 °C.
Aplicação que requer faixa de medição superior a 400 bar.	✗	A faixa nominal de medição termina em 400 bar. A resistência à pressão de 800 bar não representa faixa de medição.
Instalação que requer outra conexão de processo, sem adaptador validado.	✗	A conexão especificada é G 1/4 com rosca interna; outra interface mecânica não está indicada.
Alimentação fora de 18...30 V DC.	✗	A tensão de operação especificada é 18...30 V DC.

INSTALAÇÃO

Como instalar o PN7070 IFM — sensor de pressão eletrônico relativo com display, faixa de 0...400 bar e IO-Link

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação

DOCUMENTAÇÃO TÉCNICA

PERGUNTAS FREQUENTES

GLOSSÁRIO TÉCNICO
