Sensor de Pressão IFM PG2799 - Alinhamento Frontal

Pré-visualizar: PG2799 IFM - Sensor de Pressão ifm Alinhamento Frontal Display Analógico -1 a 1 bar

PG2799 IFM - Sensor de Pressão ifm Alinhamento Frontal Display Analógico -1 a 1 bar

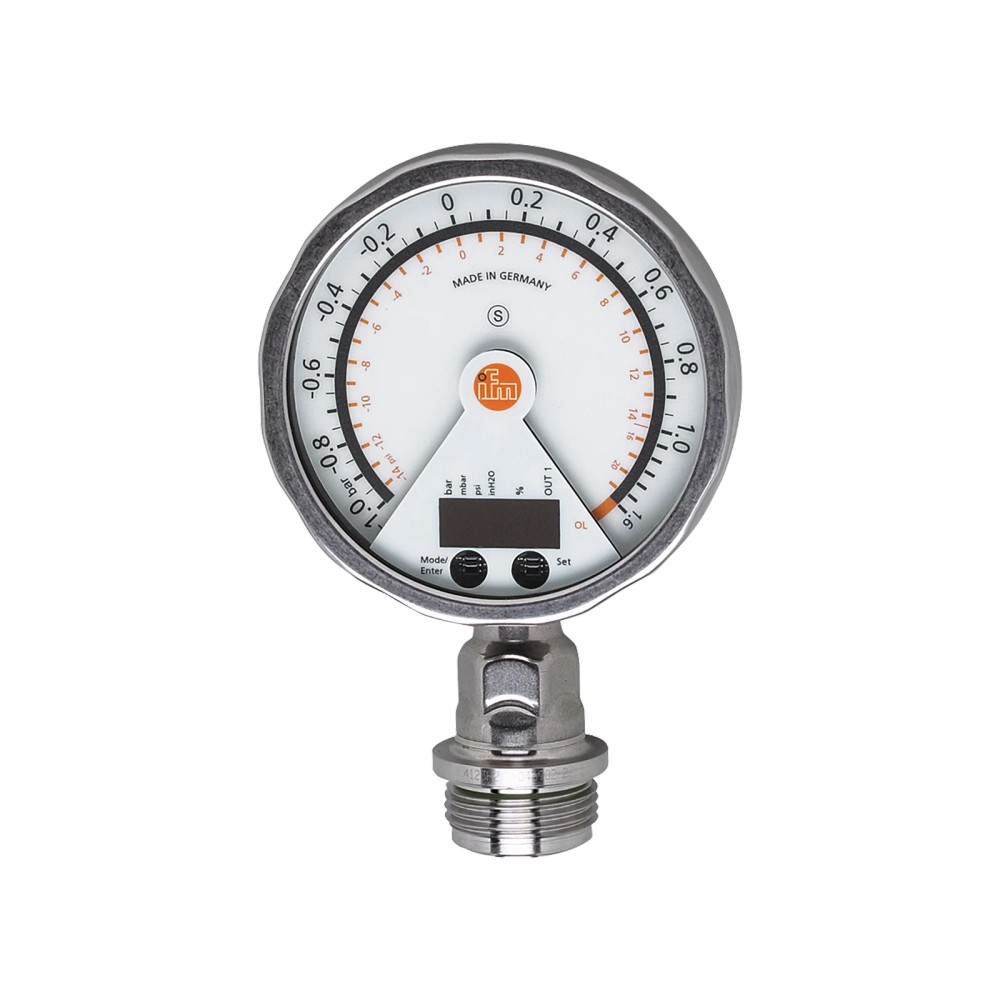

Imagem meramente ilustrativa

R$ 8.240,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PG2799
EAN: 4021179244190
NCM do produto: 90262090

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "PG2799 IFM - Sensor de Pressão ifm Alinhamento Frontal Display Analógico -1 a 1 bar"

Destaques do Produto

Faixa de medição

-1...1 bar

Montagem de processo

Faceada; G 1 externa com vedação Aseptoflex Vario

Saída analógica

4...20 mA, invertível e com escala ajustável

Alimentação

18...32 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Temperatura do fluido

-25...125 °C; 145 °C por até 1 h

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão ifm PG2799 com alinhamento frontal, display analógico e faixa de -1 a 1 bar

O ifm PG2799 é um sensor eletrônico de pressão para montagem faceada, destinado à medição de pressão relativa e vácuo. Mede de -1 a 1 bar e possui conexão de processo G 1 com cone de vedação Aseptoflex Vario. Conta com saída analógica de 4 a 20 mA, invertível e de escala ajustável, além de sinal de comutação. A ficha indica aplicação em processos da indústria alimentícia e de bebidas.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1...1 bar
Tipo de pressão	Pressão relativa e vácuo
Saída analógica	4...20 mA, invertível e de escala ajustável
Sinal de comutação	1 saída digital; função parametrizável de abertura/fechamento
Conexão de processo	G 1 externa, com cone de vedação Aseptoflex Vario
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Alimentação	18...32 V DC
Temperatura do fluido	-25...125 °C; até 145 °C por no máximo 1 h
Grau de proteção	IP 67; IP 69K
Material em contato com o fluido	Aço inoxidável 1.4435 / 316L, cerâmica 99,9% Al2O3 e PTFE

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de pressão relativa ou vácuo dentro da faixa de -1 a 1 bar.
Montagem faceada em processo com conexão G 1 externa e cone de vedação Aseptoflex Vario.
Aplicações alimentícias e de bebidas, conforme aplicação declarada para o produto.
Instalações que aceitem alimentação de 18 a 32 V DC, sinal analógico 4 a 20 mA e sinal de comutação.

⚠ Considere outro se precisa de:

Não selecionar para pressões de processo fora da faixa de medição de -1 a 1 bar.
Não presumir compatibilidade com conexões de processo diferentes de G 1 Aseptoflex Vario sem adaptador e validação mecânica.
Não aplicar temperatura do fluido acima de 125 °C em operação contínua; o limite de 145 °C é indicado por no máximo 1 hora.
Não conectar a uma entrada analógica que não aceite sinal de corrente de 4 a 20 mA sem interface adequada.

APLICAÇÕES E USO

Aplicação declarada: montagem faceada em processos da indústria alimentícia e de bebidas, com medição de pressão relativa ou vácuo na faixa de -1 a 1 bar.
A ficha lista meios pastosos e sólidos, além de fluidos líquidos e gasosos; a compatibilidade deve ser verificada considerando materiais em contato, temperatura e condições reais do processo.
Para processos com fluido entre -25 e 125 °C, respeite a faixa de temperatura declarada; 145 °C é permitido por no máximo 1 hora.
Possibilidade de integração a um sistema de controle com entrada de corrente 4 a 20 mA e alimentação compatível de 18 a 32 V DC; esta aplicação depende da compatibilidade elétrica do receptor e da configuração do circuito.

COMO ESCOLHER

Antes de comprar o Sensor de pressão ifm PG2799 com alinhamento frontal, display analógico e faixa de -1 a 1 bar, verifique estes pontos:

Escolha o PG2799 quando

A aplicação exigir medição de pressão relativa ou vácuo entre -1 e 1 bar, montagem faceada com conexão G 1 Aseptoflex Vario e saída analógica de 4 a 20 mA, além de sinal de comutação.

Verifique a conexão de processo

Confirme que o ponto de montagem aceita a rosca externa G 1 e o cone de vedação Aseptoflex Vario. A semelhança de rosca, isoladamente, não comprova compatibilidade de vedação ou montagem faceada.

Considere outra faixa ou interface

Busque outro modelo se a faixa necessária ultrapassar -1 a 1 bar, se a conexão requerida for diferente ou se o sistema de controle não aceitar 4 a 20 mA e o sinal de comutação disponíveis.

Confira a temperatura de processo

Para operação do fluido, considere -25 a 125 °C. A ficha permite 145 °C somente por até 1 hora; confirme que o ciclo térmico do processo respeita esse limite.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Identificação do fabricante na fonte primária.
Modelo e SKU	PG2799	Código de identificação do produto.
GTIN	4021179244190	Identificador comercial informado no anúncio.
Tipo de sensor	Sensor eletrônico de pressão	Categoria funcional do produto.
Aplicação declarada	Alinhamento frontal; montagem faceada para indústria alimentícia e de bebidas	Aplicação indicada nos dados do produto.
Meios	Meios pastosos e sólidos; fluidos líquidos e gasosos	Meios declarados na ficha; confirme a adequação ao processo específico.
Status no catálogo	Artigo descontinuado	Status informado no dataset de catálogo; confirme disponibilidade e substituição com o fornecedor.

Faixa e tipo de medição
Faixa de medição	-1...1 bar; -1000...1000 mbar; -14,5...14,5 psi	Faixa nominal indicada para pressão relativa e vácuo.
Tipo de pressão	Pressão relativa; vácuo	Tipos de pressão medidos conforme ficha.
Ponto inicial do sinal analógico	-1...1,1 bar / -14,5...15,96 psi	Intervalo informado para o ponto inicial do sinal analógico.
Ponto final do sinal analógico	-0,5...1,6 bar / -7,26...23,2 psi	Intervalo informado para o ponto final do sinal analógico.
Ponto de comutação SP	-0,998...1,6 bar / -14,48...23,2 psi	Intervalo de ajuste declarado para o ponto de comutação.
Ponto de comutação e retorno RP	-1...1,598 bar / -14,5...23,18 psi	Intervalo de ajuste declarado para o ponto de retorno.

Dados elétricos e alimentação
Tensão de operação	18...32 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 70 mA; indicado também como < 70 mA a 24 V	Limite de consumo informado na ficha.
Classe de proteção elétrica	Classe III	Classificação declarada.
Watchdog integrado	Sim	Recurso indicado nos dados do produto.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção declarado.
Queda de tensão máxima DC	2 V	Valor máximo informado para a saída DC.
Corrente máxima DC	250 mA	Limite indicado nos dados do produto; respeite as condições do datasheet.
Carga máxima	(Ub - 10 V) / 20 mA	Relação de carga informada para a saída; Ub representa a tensão de alimentação.

Saídas e sinais
Quantidade total de saídas	2	Quantidade total indicada no dataset de catálogo.
Saída digital	1	Quantidade de saídas digitais informada.
Saída analógica	1	Quantidade de saídas analógicas informada.
Sinal analógico	4...20 mA, invertível e de escala ajustável	Sinal de corrente e opções de configuração indicadas.
Sinal de comutação	Sinal de comutação; função de saída abertura/fechamento parametrizável	Função configurável descrita na ficha.
Função elétrica	PNP/NPN	Tipo de função elétrica informado no dataset.
Frequência de comutação DC	50 Hz	Frequência de comutação especificada.
Intensidade máxima da saída DC	250 mA	Limite de corrente indicado; observar condições de carga.

Precisão e desvios
Repetibilidade	< ±0,1%	Valor de repetibilidade informado na ficha.
Desvio de histerese	< ±0,15%	Desvio declarado.
Desvio de linearidade	< ±0,15%	Desvio declarado.
Precisão do ponto de ajuste	< ±0,5% (turn down 1:1)	Precisão indicada para o ponto de ajuste na condição de turn down 1:1.
Desvio de características	< ±0,5%	Desvio de características declarado.
Estabilidade ao longo do tempo	< ±0,1% por ano	Variação anual informada.

Tempos de reação
Tempo de resposta	< 10 ms	Tempo de resposta declarado.
Retardo de prontidão	6 s	Tempo indicado até a prontidão do dispositivo.

Conexões e interface elétrica
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector e contatos especificados.
Protocolo de comunicação	Não informado	A ficha apresenta sinais analógico e de comutação; não declara protocolo digital.

Conexão de processo e materiais
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario	Conexão mecânica indicada para montagem de processo.
Materiais em contato com o fluido	Aço inoxidável 1.4435 / 316L, Ra < 0,4 µm / Rz = 4 µm; cerâmica 99,9% Al2O3; PTFE	Materiais e acabamento superficial informados para partes em contato com o fluido.
Material declarado no catálogo	1.4404 (aço inoxidável / 316L); PA; FKM; PTFE; visor de vidro de segurança laminado 4 mm	Materiais listados no dataset de catálogo; não confundir com a lista específica de materiais em contato com o fluido.
Característica especial	Contatos banhados a ouro	Característica de contato elétrico declarada.

Limites de pressão
Resistência à pressão	10 bar / 145 psi / 1 MPa	Valor declarado para resistência à pressão.
Pressão mínima de ruptura	30 bar / 435 psi / 3 MPa	Pressão mínima de ruptura informada; não representa faixa de medição.
MAWP segundo CRN	10 bar	Valor de pressão máxima de trabalho declarado segundo CRN.

Condições ambientais e proteção
Temperatura do fluido	-25...125 °C; 145 °C por no máximo 1 h	Limite de temperatura do fluido informado.
Temperatura ambiente	-25...80 °C	Faixa ambiente informada no catálogo.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento declarada.
Grau de proteção	IP 67; IP 69K	Graus de proteção indicados; a instalação deve preservar as condições de vedação.
Certificações e conformidades declaradas	EHEDG Certified, FCM CN, FCM JP, FDA, NSF, Reg31, ACS, CE, CRN, cULus Listed, UK CA	Relação de certificações/conformidades listada no dataset; valide escopo e aplicabilidade no documento oficial.

Display e elementos de operação
Tipo de exibição	Analógica	Tipo de exibição informado no anúncio.
Display do catálogo	Analógico e alfanumérico de 4 dígitos	Descrição do catálogo; consultar datasheet para detalhes de indicação e operação.

Dimensões e dados logísticos
Dimensões	153 x 100 x 57 mm	Dimensões informadas no dataset de catálogo.
Peso	518,75 g	Peso informado no catálogo; pode variar conforme apresentação comercial.
Quantidade por embalagem	1 peça	Quantidade indicada no dataset.
NCM	9026.20.90	Classificação fiscal informada no catálogo.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4...20 mA, invertível e de escala ajustável.

• Sinal de comutação; função de saída parametrizável como abertura ou fechamento.

• A ficha não informa protocolo digital de comunicação.

Conexões

Elétrica Conector 1 x M12, codificação A, 4 contatos dourados. Alimentação de 18...32 V DC. Saída analógica de 4...20 mA e saída de comutação; função elétrica PNP/NPN conforme dados do produto. Verifique a pinagem no datasheet antes da ligação.

Processo Rosca externa G 1 com cone de vedação Aseptoflex Vario, para montagem faceada. A compatibilidade mecânica depende de o ponto de processo e a vedação corresponderem a essa conexão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou sistema de aquisição que aceite sinal analógico de 4...20 mA e alimentação de 18...32 V DC.	✓	Essas características estão especificadas para o sensor; a pinagem e os requisitos da entrada devem ser conferidos no datasheet e no equipamento receptor.
Ponto de processo com conexão G 1 externa e vedação Aseptoflex Vario, em montagem faceada.	✓	Corresponde à conexão de processo indicada para o PG2799.
Necessidade de protocolo digital de campo ou comunicação IO-Link.	✗	A ficha disponibilizada informa sinais analógico e de comutação, mas não especifica protocolo digital ou IO-Link.
Processo com pressão requerida fora de -1 a 1 bar.	✗	A faixa de medição informada é -1...1 bar; não se deve presumir medição fora desse intervalo.
Temperatura do fluido de 145 °C em regime contínuo.	✗	A ficha limita 145 °C a no máximo 1 hora; a temperatura indicada para operação do fluido é -25...125 °C.

INSTALAÇÃO

Como instalar o Sensor de pressão ifm PG2799 com alinhamento frontal, display analógico e faixa de -1 a 1 bar

Confirme que a faixa de processo está dentro de -1 a 1 bar e que a temperatura do fluido respeita os limites especificados.
Verifique se o ponto de montagem é faceado e possui conexão G 1 externa compatível com o cone de vedação Aseptoflex Vario.
Confira os materiais em contato com o fluido em relação ao meio do processo.
Instale e vede a conexão de processo conforme as instruções do fabricante; consulte o datasheet para procedimento e torque, que não estão detalhados nos dados disponíveis.
Conecte o M12 codificação A de 4 contatos a uma alimentação de 18 a 32 V DC e ao circuito de saída adequado, seguindo a pinagem oficial.
Configure a saída analógica e o sinal de comutação de acordo com a aplicação e valide a leitura no sistema receptor antes da operação.

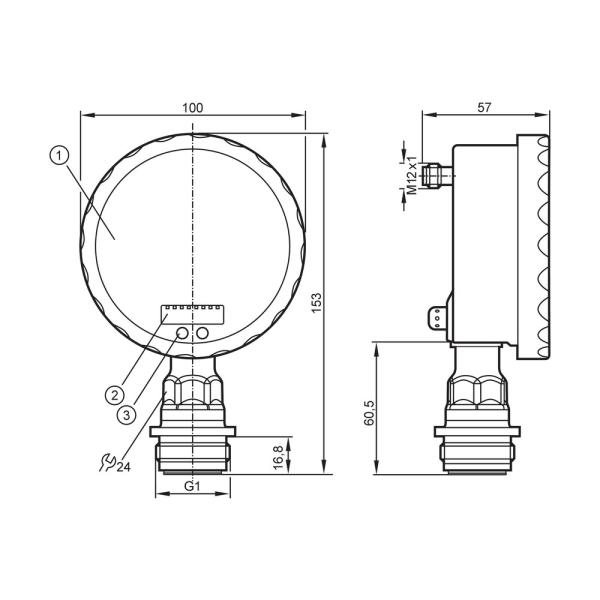

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe sinal de corrente.	Alimentação fora de 18...32 V DC, ligação incorreta no M12 ou incompatibilidade entre a saída do sensor e a entrada do controlador.	Meça a alimentação nos terminais, confira a pinagem no datasheet e valide que a entrada conectada aceita 4...20 mA.
A leitura de pressão fica fora da faixa esperada ou não acompanha o processo.	Faixa de processo fora de -1...1 bar, ponto inicial/final configurado de modo inadequado ou conexão de processo incompatível.	Compare a pressão real e os limites configurados com a faixa do sensor; confira a conexão G 1 Aseptoflex Vario e a instalação faceada.
A saída de comutação não muda no ponto esperado.	Pontos de comutação SP/RP ou função de abertura/fechamento configurados para valores diferentes dos requeridos.	Leia e confira os parâmetros SP e RP e a função de saída configurada, confrontando-os com a condição de processo.
O sinal fica instável ou há indícios de vazamento no ponto de montagem.	Vedação, assentamento ou conexão mecânica inadequados, ou exposição a condições de processo incompatíveis com os limites do sensor.	Inspecione a montagem faceada e o cone de vedação Aseptoflex Vario, procure vazamentos e confira temperatura, pressão e compatibilidade do meio.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PG2799 em português (Datasheet) Desenho em escala do PG2799 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PG2799 e para que tipo de processo ele serve?

É um sensor eletrônico de pressão de alinhamento frontal para pressão relativa e vácuo, com faixa de -1 a 1 bar. A ficha declara aplicação em montagem faceada na indústria alimentícia e de bebidas.

Qual conexão de processo e sinal de saída esse sensor usa?

A conexão é G 1 externa com cone de vedação Aseptoflex Vario. Ele fornece sinal analógico de 4 a 20 mA e sinal de comutação.

O que acompanha o produto?

Os dados disponíveis indicam uma peça por embalagem, mas não detalham acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo fornecido.

Posso usar o PG2799 se meu processo passar de 1 bar?

A faixa de medição especificada é -1 a 1 bar; portanto, não selecione o sensor para medir valores fora desse intervalo. A resistência à pressão informada não amplia a faixa de medição.

Ele serve para fluido a 145 °C continuamente?

Não para operação contínua nessa temperatura: 145 °C é permitido por no máximo 1 hora. A faixa de temperatura do fluido indicada é de -25 a 125 °C.

O sensor está ligado, mas o sinal analógico não aparece no CLP. O que verifico antes de trocar?

Confira primeiro a alimentação de 18 a 32 V DC, a pinagem do M12 e se a entrada do CLP aceita corrente de 4 a 20 mA. Verifique também continuidade da ligação e configuração do canal.

A saída de comutação não atua no valor esperado; o sensor pode estar com defeito?

Antes de substituir, confira os parâmetros SP e RP e a função configurada como abertura ou fechamento. Verifique também se a pressão do processo está dentro da faixa de medição.

Devo comprar o sensor avulso ou um kit de instalação?

A ficha informa embalagem com uma peça e não lista acessórios incluídos nem um kit. Confirme separadamente se a instalação exige componentes de conexão ou vedação adicionais.

Qual alternativa devo considerar se preciso de outra faixa de pressão?

Se a aplicação exigir valores fora de -1 a 1 bar, procure um modelo cuja faixa cubra a pressão necessária. O catálogo cita PG1709 como produto alternativo, mas não fornece dados suficientes para confirmar equivalência; compare as respectivas fichas técnicas.

Como faço a ligação elétrica do PG2799?

Use o conector M12 codificação A de 4 contatos e alimentação entre 18 e 32 V DC, seguindo a pinagem do datasheet. Confirme que o receptor aceita 4 a 20 mA e respeite a configuração da saída de comutação.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão atmosférica de referência. (Ref.: tipo de pressão: pressão relativa.)

Aseptoflex Vario

Sistema de conexão de processo indicado para a rosca externa G 1 e montagem faceada do sensor. (Ref.: conexão de processo.)

Sinal analógico 4...20 mA

Sinal de corrente usado para transmitir o valor medido ao sistema de controle. (Ref.: saída analógica 4...20 mA.)

SP e RP

Pontos de comutação e retorno usados para definir a atuação e a liberação da saída de comutação. (Ref.: ponto de comutação SP e ponto de retorno RP.)

IP 67 / IP 69K

Graus de proteção declarados para o invólucro do sensor; a adequação depende da instalação e das condições de exposição. (Ref.: grau de proteção.)

Ligações relacionadas com "PG2799 IFM - Sensor de Pressão ifm Alinhamento Frontal Display Analógico -1 a 1 bar"

Ficha Técnica

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PG2799 IFM - Sensor de Pressão ifm Alinhamento Frontal Display Analógico -1 a 1 bar"

Para avaliar, preencha:

Ligações relacionadas com

Ficha Técnica
