Cabo de Conexão Fêmea M12 IFM EVC837

Pré-visualizar: EVC837 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 4m PUR IP69K

EVC837 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 4m PUR IP69K

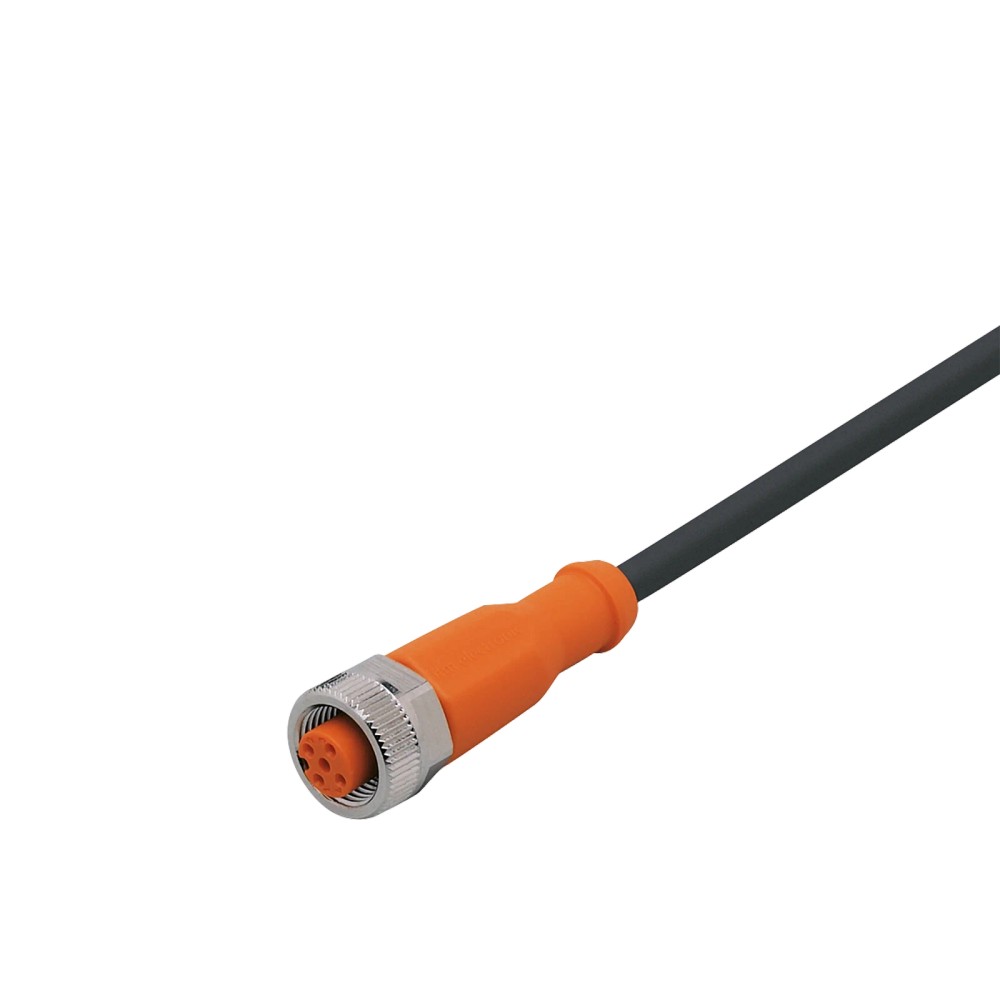

Imagem meramente ilustrativa

R$ 183,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC837
EAN: 4021179333245
NCM do produto: 85444200

Destaques do Produto Tipo Fêmea M12...mais

Fechar menu

Saiba mais sobre: "EVC837 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 4m PUR IP69K"

Destaques do Produto

Tipo

Fêmea M12

Comprimento

4 metros

Material

PUR

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC837 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 4m PUR IP69K

O cabo EVC837 é uma solução robusta para automação industrial, projetado para transmitir sinais em ambientes com lubrificantes e refrigerantes. Com 4 metros, possui revestimento em PUR e contatos banhados a ouro para alta durabilidade. Sua proteção IP69K assegura vedação completa contra líquidos e partículas em condições severas.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	EVC837
Comprimento	4 m
Conexão	M12 Fêmea
Material	PUR
Proteção	IP69K
Temperatura	-25 a 90 °C
Corrente	4 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais sujeitas a lubrificantes e fluidos refrigerantes.
Sistemas de automação móvel (uso com arrasto/esteira porta-cabos).
Ambientes que exigem alta proteção contra entrada de líquidos (lavagem de alta pressão/IP69K).
Instalações onde a ausência de silicone e halogênio é mandatória.

⚠ Considere outro se precisa de:

Ambientes com temperaturas contínuas acima de 90 °C (ou 75 °C para conformidade cULus).
Aplicações que utilizam substâncias incompatíveis com vedações em FKM.
Raio de curvatura inferior a 10 vezes o diâmetro do cabo (43 mm).
Torque de aperto fora da faixa recomendada (0,6 a 1,5 Nm).

APLICAÇÕES E USO

Aplicações industriais padrão em automação.
Equipamentos de máquinas-ferramentas.
Ambientes com presença de óleos, lubrificantes e fluidos refrigerantes.
Uso em esteiras porta-cabos devido à alta tolerância a dobras e torção.

COMO ESCOLHER

Antes de comprar o EVC837 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 4m PUR IP69K, verifique estes pontos:

Escolha este produto quando:

Necessitar de um cabo industrial resistente a óleos e fluidos, que suporte movimento contínuo (flexibilidade) e exija a mais alta vedação (IP69K).

Busque outra opção quando:

A aplicação exigir comprimento inferior ou superior a 4 metros, ou quando for necessária uma codificação de conector diferente (ex: M8 ou M12 B-coded).

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tipo de conector	Fêmea M12 reto	Configuração da interface mecânica
Comprimento	4 m	Extensão do cabo para alcance de dispositivos
Corrente máxima	4 A	Capacidade de carga total do cabo
Tensão de operação	< 250 V AC / < 300 V DC	Limites de isolação elétrica

Dados Mecânicos e Ambientais
Material do revestimento	PUR	Material externo resistente a lubrificantes
Grau de proteção	IP65, IP67, IP68, IP69K	Resistência a penetração de contaminantes
Temperatura ambiente	-25 a 90 °C	Faixa operacional recomendada
Material da porca	Latão niquelado	Elemento de fixação e travamento

COMPATIBILIDADE

Comunicação

• Sinais analógicos

• Sinais digitais binários

• Protocolos baseados em E/S (sensores comuns)

Conexões

Elétrica 4 x 0,34 mm² (42 x Ø 0,1 mm); código A

Processo M12 reto

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Uso em ambientes com lubrificantes	✓	O material PUR é resistente a óleos e fluidos industriais.
Uso em temperaturas superiores a 90 °C	✗	Excede o limite operacional do material de vedação e do cabo.
Uso em arrasto/esteira porta-cabos	✓	O cabo possui tolerâncias específicas para dobras e deslocamentos.

INSTALAÇÃO

Como instalar o EVC837 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 4m PUR IP69K

Verifique a compatibilidade do dispositivo receptor (macho M12).
Limpe os contatos se necessário, garantindo que não haja resíduos.
Insira o conector fêmea no dispositivo, alinhando a guia do conector.
Rosqueie a porca de latão manualmente até sentir resistência.
Utilize uma chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Organize o cabo de forma a evitar raios de curvatura inferiores a 10x seu diâmetro.

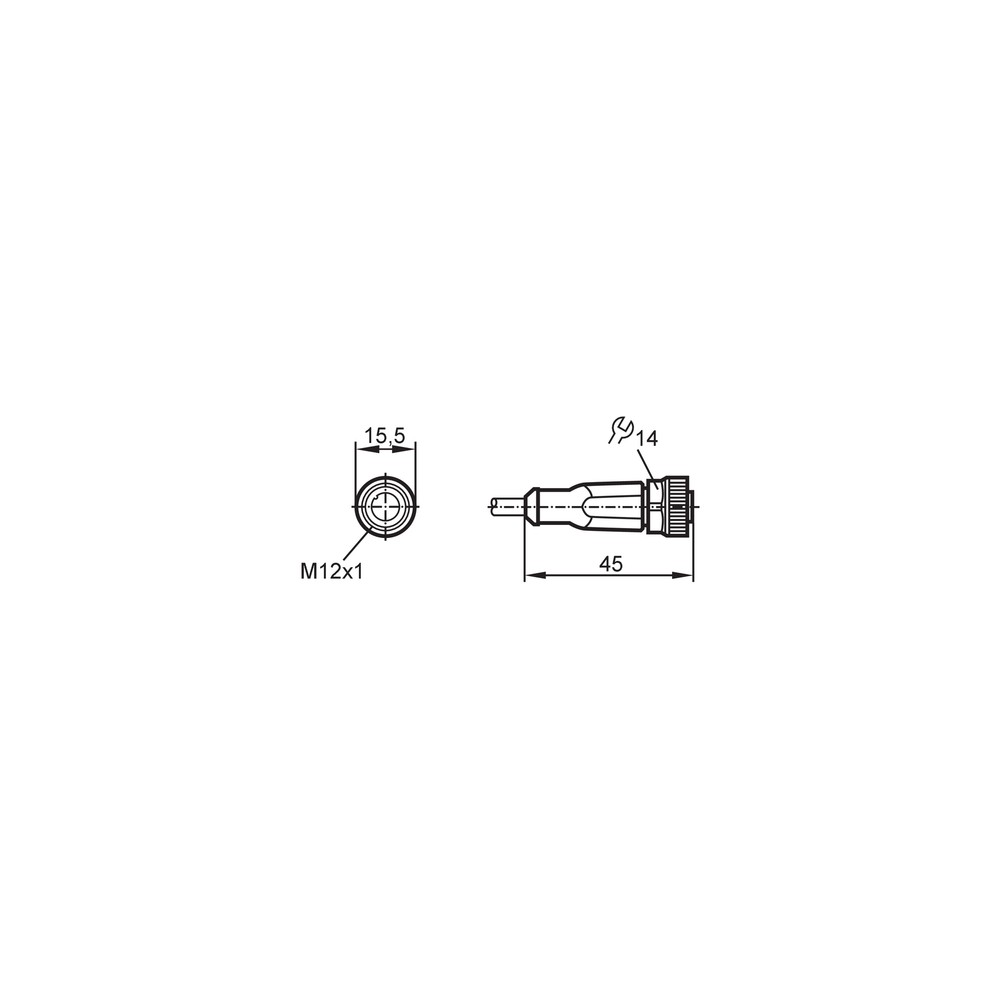

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sinal intermitente ou perda total de comunicação.	Torque de aperto insuficiente ou excessivo, falha na vedação ou oxidação interna.	Verificar se o aperto da porca M12 está entre 0,6 e 1,5 Nm e inspecionar visualmente o conector fêmea.
Rompimento interno dos fios ou falha na blindagem.	Dobramento excessivo (raio menor que 10x diâmetro) ou estresse mecânico severo.	Realizar teste de continuidade com multímetro enquanto flexiona levemente o cabo.
Endurecimento do material ou deformação do invólucro.	Exposição a temperaturas acima do limite nominal (90 °C).	Verificar se a temperatura local de operação permanece dentro da faixa especificada no datasheet.
Fuga de corrente ou ruído no sinal.	Acúmulo de sujeira metálica ou condutiva nos contatos.	Limpar os contatos banhados a ouro com solução adequada para componentes eletrônicos.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Produto (Datasheet) Desenho Técnico Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este cabo de conexão IFM e onde ele é utilizado?

O EVC837 é um cabo de conexão industrial com conector fêmea M12, projetado para transmissão de sinais e energia em sistemas de automação, máquinas-ferramentas e ambientes sujeitos a fluidos refrigerantes.

Quais são as características físicas e técnicas principais deste modelo?

O cabo possui 4 metros de comprimento, revestimento em PUR (poliuretano) e contatos banhados a ouro, garantindo alta durabilidade e integridade de sinal.

Existe alguma restrição de temperatura para a utilização do cabo?

Este cabo não deve ser utilizado em aplicações que exijam resistência a temperaturas superiores a 90 °C (ou 75 °C conforme certificação cULus) ou em ambientes com substâncias que agridam o material de vedação FKM.

Este cabo pode ser utilizado em aplicações submersas?

O produto não é adequado para aplicações submersas permanentes, embora possua classificação IP69K, que protege contra jatos de água de alta pressão e alta temperatura.

Como diagnosticar falhas de conexão no cabo EVC837?

Sintomas comuns incluem falhas de sinal ou interrupções intermitentes, geralmente causadas por dobramentos excessivos além do raio de curvatura permitido ou contaminação no conector; verifique o estado físico da capa do cabo e a integridade dos pinos.

O que verificar se o cabo apresentar mau contato após um período de operação móvel?

A causa provável é o desgaste por fadiga mecânica; verifique se o raio de curvatura respeita a norma de pelo menos 10 vezes o diâmetro do cabo (4,3 mm) durante a movimentação.

Por que escolher o cabo EVC837 em vez de cabos de PVC convencionais?

A escolha entre modelos similares depende da necessidade de comprimento e da exigência do ambiente (ex: ambientes com respingos de óleo versus áreas secas); o EVC837 é otimizado para ambientes industriais agressivos com presença de lubrificantes.

Este cabo é compatível com sistemas que já utilizam conectores M12 de outros fabricantes?

Sim, este cabo é uma excelente escolha para substituição em redes existentes que utilizam conectores M12 codificação A padrão, oferecendo maior resistência química devido ao revestimento PUR.

Qual o cuidado necessário ao realizar a conexão mecânica do conector M12?

A instalação deve ser feita manualmente ou com chave dinamométrica, respeitando o torque de aperto entre 0,6 e 1,5 Nm para assegurar a vedação IP69K sem danificar a rosca.

Qual a procedência e suporte oferecidos para este componente?

O produto é fornecido diretamente pela IFM Electronic, garantindo procedência e suporte técnico especializado para a aplicação.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e alta temperatura. (Ref.: IP 65, IP 67, IP 68, IP 69K)

PUR (Poliuretano)

Material de revestimento do cabo com alta resistência mecânica, abrasão e flexibilidade. (Ref.: Material: PUR)

Conector M12 A-Coded

Padrão industrial de conexão circular utilizado para sinais de sensores e atuadores. (Ref.: Tipo de conector: Fêmea M12)

Sem halogênio

Característica de segurança do cabo que impede a liberação de gases tóxicos em caso de incêndio. (Ref.: Característica especial: sem halogênio)

FKM

Fluoroelastômero utilizado em vedações devido à sua excelente resistência química e térmica. (Ref.: Material da vedação: FKM)
