- Referência do fabricante: PG2799
- EAN: 4021179244190
- NCM do produto: 90262090
Destaques do Produto
Por que comprar IFM na Melhor Indústria?

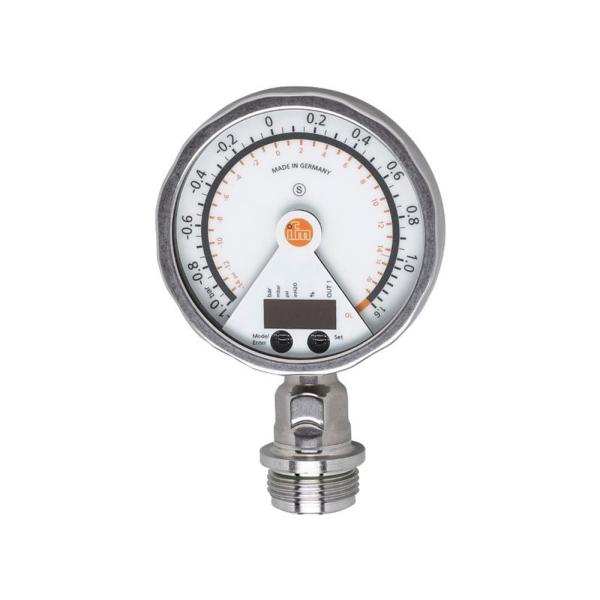

Sobre o Manômetro eletrônico sanitário IFM PG2799, -1 a 1 bar, conexão G1 Aseptoflex Vario
O IFM PG2799 é um sensor de pressão com indicação analógica e digital, destinado à medição de pressão relativa e vácuo em aplicações sanitárias. A faixa de medição é de -1 a 1 bar, com conexão de processo G1 externa Aseptoflex Vario e saída analógica de 4...20 mA, além de saída de comutação configurável. O equipamento possui partes em contato com o fluido em aço inoxidável 316L, cerâmica e PTFE, e grau de proteção IP67/IP69K. O fabricante identifica o artigo como descontinuado; consulte a disponibilidade e a documentação antes da especificação.
PRINCIPAIS ESPECIFICAÇÕES
| Código do produto | PG2799 |
| Faixa de medição | -1...1 bar |
| Tipo de pressão | Pressão relativa e vácuo |
| Conexão de processo | G 1 externa com cone de vedação Aseptoflex Vario |
| Saída analógica | 4...20 mA, invertível e com escala ajustável |
| Saída de comutação | 1 saída digital; função de abertura/fechamento parametrizável |
| Alimentação | 18...32 V DC |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos dourados |
| Proteção | IP67 e IP69K |
| Condição do artigo | Descontinuado segundo os dados do fabricante fornecidos |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Medição de pressão relativa ou vácuo em processos cuja faixa requerida esteja dentro de -1...1 bar.
- Aplicações sanitárias de alimentos e bebidas com montagem faceada, desde que a conexão G1 externa com vedação Aseptoflex Vario seja compatível com o ponto de instalação.
- Sistemas que aceitem alimentação de 18...32 V DC, sinal analógico 4...20 mA e uma saída de comutação configurável.
⚠ Considere outro se precisa de:
- Não selecionar para faixas de pressão fora de -1...1 bar sem confirmar que o ponto de operação e os limites do processo são compatíveis com os dados completos do fabricante.
- Não conectar diretamente a processo com interface mecânica diferente de G1 externa Aseptoflex Vario sem adaptador validado para a aplicação sanitária.
- Não especificar se o sistema requer protocolo de comunicação digital: a ficha informa sinais analógico e de comutação, mas não declara protocolo de comunicação.
APLICAÇÕES E USO
- Aplicação declarada pelo fabricante: montagem faceada em sistemas da indústria alimentícia e de bebidas, para medição de pressão relativa ou vácuo, respeitando a faixa de -1...1 bar e a temperatura de processo especificada.
- Possibilidade de uso indicada pelos meios listados no catálogo: medição em meios pastosos e sólidos, além de fluidos líquidos e gasosos; validar compatibilidade do meio, conexão e condições de processo antes da instalação.
- Para processos com limpeza ou exposição a jatos, considerar os graus IP67/IP69K declarados, sem interpretar essa classificação como validação de compatibilidade química ou sanitária para qualquer condição.
- O uso requer alimentação de 18...32 V DC e compatibilidade do sistema de controle com os sinais 4...20 mA e de comutação. A ficha não declara protocolo de comunicação digital.
COMO ESCOLHER
Antes de comprar o Manômetro eletrônico sanitário IFM PG2799, -1 a 1 bar, conexão G1 Aseptoflex Vario, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e estado do produto | ||
|---|---|---|
| Produto | Manômetro eletrônico sanitário IFM PG2799 | Identificação do produto no anúncio. |
| Part number | PG-1-1BREA01-MFRKG/US/ /P | Código de peça informado no anúncio. |
| SKU | PG2799 | Identificador do produto no anúncio. |
| GTIN | 4021179244190 | Identificação comercial presente no catálogo fornecido. |
| Marca | IFM / ifm electronic | Marca informada nas fontes do produto. |
| Origem | Alemanha | Origem informada nos dados básicos do anúncio. |
| Estado | Artigo descontinuado | Status registrado nos dados do catálogo; confirmar disponibilidade com o fornecedor. |
| NCM | 9026.20.90 | Classificação fiscal informada no cadastro. |
| Aplicação e meios | ||
|---|---|---|
| Aplicação declarada | Montagem faceada para indústria alimentícia e de bebidas | Aplicação indicada no catálogo do fabricante fornecido. |
| Meios | Meios pastosos e sólidos; fluidos líquidos e gasosos | Meios informados no catálogo; confirmar compatibilidade química e condições de processo. |
| Tipo de pressão | Pressão relativa; vácuo | Tipos de pressão listados para o produto. |
| Certificações e aprovações listadas | EHEDG Certified, FCM CN, FCM JP, FDA, NSF, Reg31, ACS, CE, CRN, cULus Listed, UK CA | Relação transcrita do catálogo fornecido; verificar escopo e validade no documento oficial aplicável. |
| Faixa e limites de pressão | ||
|---|---|---|
| Faixa de medição | -1...1 bar / -1000...1000 mbar / -14,5...14,5 psi | Intervalo nominal declarado para medição. |
| Resistência à pressão | 10 bar / 145 psi / 1 MPa | Valor de resistência à pressão informado no catálogo. |
| Pressão mínima de ruptura | 30 bar / 435 psi / 3 MPa | Limite de ruptura informado; não é faixa normal de operação. |
| MAWP segundo CRN | 10 bar | Pressão máxima de trabalho indicada segundo CRN no catálogo. |
| Ponto de comutação SP | -0,998...1,6 bar / -14,48...23,2 psi | Intervalo configurável de ponto de comutação informado. |
| Ponto de retorno RP | -1...1,598 bar / -14,5...23,18 psi | Intervalo de ponto de retorno informado. |
| Conexão de processo e materiais | ||
|---|---|---|
| Conexão de processo | G 1 rosca externa com cone de vedação Aseptoflex Vario | Interface mecânica de processo declarada pelo fabricante. |
| Tipo de conexão no anúncio | Rosqueada, G1 | Descrição resumida da conexão no anúncio; a especificação detalhada é G1 externa Aseptoflex Vario. |
| Material em contato com o fluido | 1.4435 (aço inoxidável / 316L), Ra < 0,4 µm / Rz = 4 µm; cerâmica (99,9% Al2O3); PTFE | Materiais e acabamento superficial informados para as partes em contato com o fluido. |
| Material adicional informado | 1.4404 (aço inoxidável / 316L); PA; FKM; PTFE; visor de vidro de segurança laminado 4 mm | Materiais listados no catálogo; a ficha fornecida não detalha a localização de cada material. |
| Material da carcaça no anúncio | Aço inoxidável | Material da carcaça informado nos dados básicos. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 18...32 V DC | Intervalo de alimentação declarado. |
| Consumo de corrente | < 70 mA (24 V) | Consumo informado com referência a 24 V. |
| Classe de proteção elétrica | Classe III | Classificação elétrica listada no catálogo. |
| Queda de tensão máxima DC | 2 V | Valor máximo informado para queda de tensão. |
| Corrente máxima DC | 250 mA | Limite de corrente indicado no catálogo; observar as condições do fabricante. |
| Proteção contra sobrecarga | Sim | Proteção declarada no catálogo. |
| Proteção contra curto-circuito | Sim, por impulso | Tipo de proteção declarado no catálogo. |
| Watchdog integrado | Sim | Função listada nos dados técnicos. |
| Conexão elétrica e saídas | ||
|---|---|---|
| Conexão elétrica | 1 x M12; codificação A; 4 contatos dourados | Conector e contatos declarados; consultar pinagem oficial para ligação. |
| Função elétrica | PNP/NPN | Configuração indicada no catálogo; confirmar versão/configuração e ligação no datasheet. |
| Número total de saídas | 2 | Total informado no catálogo. |
| Saídas analógicas | 1 | Quantidade de saídas analógicas declarada. |
| Sinal analógico | 4...20 mA, invertível, com escala ajustável | Sinal e recursos de configuração informados. |
| Saídas digitais | 1 | Quantidade de saídas digitais declarada. |
| Sinal de saída | Sinal de comutação e sinal analógico, configuráveis | Descrição dos sinais disponíveis no catálogo. |
| Função da saída de comutação | Abertura/fechamento parametrizável | Função configurável da saída de comutação. |
| Ponto inicial do sinal analógico | -1...1,1 bar / -14,5...15,96 psi | Intervalo configurável do ponto inicial informado. |
| Ponto final do sinal analógico | -0,5...1,6 bar / -7,26...23,2 psi | Intervalo configurável do ponto final informado. |
| Frequência de comutação DC | 50 Hz | Frequência declarada para comutação DC. |
| Carga máxima | (Ub - 10 V) / 20 mA | Expressão de carga máxima fornecida; observar a tensão de alimentação Ub. |
| Precisão e desvios | ||
|---|---|---|
| Repetibilidade | < ±0,1% | Valor de repetibilidade indicado no catálogo. |
| Desvio de histerese | < ±0,15% | Desvio de histerese informado. |
| Desvio de linearidade | < ±0,15% | Desvio de linearidade informado. |
| Precisão do ponto de ajuste | < ±0,5% (turn down 1:1) | Precisão informada para ponto de ajuste e condição turn down 1:1. |
| Desvio de características | < ±0,5% | Valor de desvio de características listado. |
| Estabilidade ao longo do tempo | < ±0,1% por ano | Estabilidade anual informada no catálogo. |
| Tempos de reação e prontidão | ||
|---|---|---|
| Tempo de resposta | < 10 ms | Tempo de resposta declarado. |
| Retardo de prontidão | 6 s | Tempo informado até prontidão do dispositivo. |
| Condições ambientais e temperatura | ||
|---|---|---|
| Temperatura de operação ambiente | -25...80 °C | Faixa ambiente indicada no campo de temperatura do catálogo. |
| Temperatura de armazenamento | -40...100 °C | Faixa de armazenamento informada. |
| Temperatura do fluido | -25...125 °C; máximo 145 °C por 1 h | Limites de temperatura do fluido listados; respeitar a duração indicada para 145 °C. |
| Grau de proteção | IP67; IP69K | Graus de proteção informados no anúncio e no catálogo; dependem da instalação correta. |
| Display e elementos de operação | ||
|---|---|---|
| Tipo de display | Híbrido (analógico e digital) | Descrição do display nos dados básicos do anúncio. |
| Indicação | Display analógico e alfanumérico de 4 dígitos | Descrição do catálogo fornecido. |
| Cor do mostrador | Branco | Atributo visual informado no anúncio. |
| Dados mecânicos e logísticos | ||
|---|---|---|
| Dimensões | 153 x 100 x 57 mm | Dimensões informadas no catálogo; confirmar orientação e cotas no desenho dimensional. |
| Peso | 518,75 g | Peso do produto registrado no catálogo. |
| Quantidade por embalagem | 1 peça | Quantidade de embalagem informada no catálogo. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Sistema de aquisição com entrada analógica compatível com sinal 4...20 mA e alimentação dentro de 18...32 V DC | ✓ | A ficha declara saída analógica 4...20 mA e alimentação de 18...32 V DC; verificar a carga e o cabeamento conforme datasheet. |
| Ponto de processo com conexão G1 externa e interface de vedação Aseptoflex Vario correspondente | ✓ | A conexão de processo declarada é G1 externa com cone de vedação Aseptoflex Vario. |
| Aplicação que requer protocolo digital, como IO-Link | ✗ | A ficha fornecida declara saída analógica e sinal de comutação, mas não especifica IO-Link ou outro protocolo digital. |
| Processo com faixa de medição necessária fora de -1...1 bar | ✗ | A faixa declarada do produto é -1...1 bar; não atende a uma faixa requerida fora desse intervalo conforme os dados disponíveis. |
| Instalação que exige apenas saída de comutação sem sinal analógico | ✓ | Há uma saída digital de comutação configurável; confirmar a configuração elétrica PNP/NPN e os parâmetros de comutação na documentação do fabricante. |
INSTALAÇÃO
Como instalar o Manômetro eletrônico sanitário IFM PG2799, -1 a 1 bar, conexão G1 Aseptoflex Vario
- Confirme que a faixa de processo requerida está dentro de -1...1 bar e que temperatura e meio estão dentro dos limites indicados pelo fabricante.
- Verifique se o ponto de montagem possui conexão compatível com G1 externa e cone de vedação Aseptoflex Vario; confirme a vedação adequada à aplicação.
- Instale o sensor alinhado à conexão de processo e evite aplicar esforços ou aperto incompatíveis com as instruções do fabricante.
- Conecte o cabo ao conector M12 A-coded de 4 contatos conforme a pinagem oficial; não deduza a pinagem apenas pelo número de contatos.
- Alimente com tensão DC entre 18 e 32 V e configure o sistema de controle para receber 4...20 mA e/ou o sinal de comutação necessário.
- Após a energização, aguarde o retardo de prontidão especificado, valide a indicação e confira o sinal no controlador antes de colocar o processo em operação.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O controlador não recebe sinal de pressão. | Ausência de alimentação, ligação incorreta no conector M12 ou incompatibilidade entre a saída configurada e a entrada do controlador. | Meça a alimentação nos terminais conforme o esquema oficial e verifique a configuração do sinal e a pinagem no datasheet. |
| A leitura analógica fica fixa ou fora da escala esperada. | Escala de 4...20 mA configurada de forma diferente da escala do controlador, ou ligação/carga fora das condições especificadas. | Compare os pontos inicial e final configurados no sensor com a escala do controlador e confira a carga permitida no datasheet. |
| A saída de comutação não muda de estado no ponto esperado. | Pontos SP/RP ou função de abertura/fechamento configurados incorretamente, ou configuração elétrica incompatível com a entrada do sistema. | Leia os parâmetros de comutação, confirme SP/RP e valide PNP/NPN e a entrada conectada conforme a documentação oficial. |
| Há vazamento ou leitura instável após a montagem. | Interface G1 Aseptoflex Vario ou vedação incompatível, montagem incorreta, ou condição de processo fora dos limites de pressão/temperatura. | Inspecione a conexão e a vedação, confirme o padrão da contraparte e compare pressão e temperatura do processo com os limites do fabricante. |
