Cabo Conexão Fêmea M12 IFM EVC837 4m PUR

EVC837 IFM - Cabo Conexão Fêmea M12 Automação Industrial 4m PUR 5 Polos

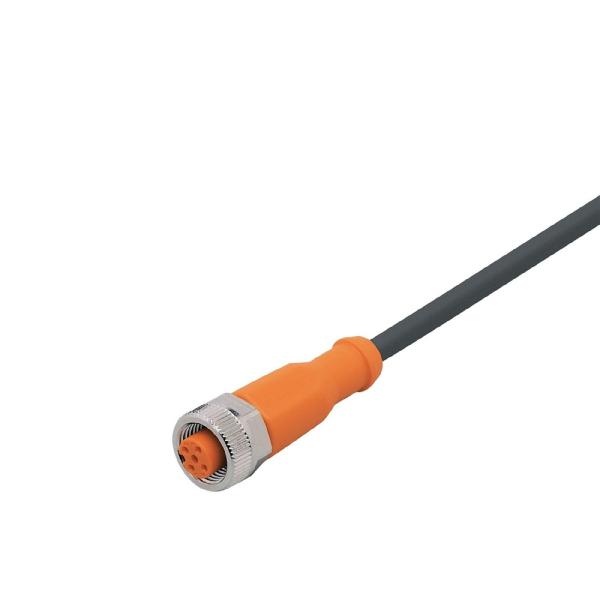

Imagem meramente ilustrativa

R$ 183,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC837
EAN: 4021179333245
NCM do produto: 85444200

Destaques do Produto Interface Conector...mais

Fechar menu

Saiba mais sobre: "EVC837 IFM - Cabo Conexão Fêmea M12 Automação Industrial 4m PUR 5 Polos"

Destaques do Produto

Interface

Conector fêmea M12 reto, codificação A

Comprimento

4 m

Polos

Tensão máxima informada

< 250 V AC / < 300 V DC

Carga total

4 A

Ambiente

-25 a 90 °C; proteção IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão fêmea M12 reto, codificação A, 5 polos, 4 m PUR IFM EVC837

O IFM EVC837 é um cabo de conexão industrial com conector fêmea M12, usado para conectar componentes em aplicações de automação industrial. Possui cabo de 4 m com revestimento PUR, conector reto com codificação A e tensão de operação inferior a 250 V AC ou 300 V DC. A ficha informa capacidade de carga total de 4 A e grau de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	EVC837
Conector	M12 fêmea, reto, codificação A
Número de polos	5
Comprimento do cabo	4 m
Revestimento do cabo	PUR, preto
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68, IP69K
Temperatura ambiente	-25 a 90 °C
Vedação e invólucro	FKM e TPU

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais e de automação que requeiram conector fêmea M12 reto com codificação A e cabo de 4 m.
Aplicações em máquinas-ferramentas e em ambientes com refrigerantes e lubrificantes, conforme aplicação indicada na ficha do produto.
Instalações cuja tensão, carga total, temperatura ambiente e requisitos de proteção estejam dentro dos limites informados.

⚠ Considere outro se precisa de:

Não selecione quando o equipamento exigir conector de outra codificação, gênero ou geometria; confirme o padrão da interface antes da instalação.
Não use se a tensão ou a carga total excederem os limites informados para o cabo.
Não selecione para comprimentos diferentes de 4 m sem confirmar se este comprimento atende à instalação.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão em sistemas de automação industrial e máquinas-ferramentas.
Aplicação indicada pelo fabricante: uso em ambientes de máquinas com refrigerantes e lubrificantes; a ficha também informa proteção IP65, IP67, IP68 e IP69K, sem detalhar condições específicas de ensaio ou instalação.
Em instalações móveis, respeite a faixa de temperatura informada e os parâmetros declarados para movimento: deslocamento horizontal de 5 m, velocidade máxima de 3,3 m/s e aceleração máxima de 5 m/s².
Antes de aplicar, valide o pinout, a tensão, a carga total e a interface do equipamento; o catálogo associado informa 4 contatos, enquanto o anúncio informa 5 polos.

COMO ESCOLHER

Antes de comprar o Cabo de conexão fêmea M12 reto, codificação A, 5 polos, 4 m PUR IFM EVC837, verifique estes pontos:

Escolha o EVC837 quando

A interface requerida for um conector fêmea M12 reto, codificação A, e o comprimento de 4 m atender ao percurso. Verifique também a tensão, a carga total e a temperatura de operação em relação aos limites informados.

Considere outra configuração quando

O equipamento exigir outro gênero, codificação, formato de conector ou comprimento. A ficha deste SKU não especifica compatibilidade com interfaces diferentes; valide o pinout e a conexão exigida pelo dispositivo no datasheet antes de substituir.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Produto	Cabo de conexão com soquete EVC837	Identificação conforme os dados básicos do anúncio.
Marca	IFM	Marca indicada no anúncio; catálogo identifica ifm electronic.
Part number / SKU	EVC837	Código do produto neste anúncio.
GTIN	4021179333245	Identificador informado no catálogo associado.
Tipo de produto	Cabo industrial; cabo de conexão com conector fêmea	Categoria e tipo registrados para o produto.
Quantidade por embalagem	1 peça	Unidade de fornecimento indicada na ficha.
NCM	85444200	Classificação fiscal informada no anúncio.

Área de aplicação
Aplicação indicada	Aplicações industriais e automação industrial; máquinas-ferramentas, refrigerantes e lubrificantes	Cenários descritos na ficha do fabricante.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites indicados pelo fabricante.
Capacidade de carga total	4 A	Capacidade nominal total informada na ficha.
Classe de proteção	II	Classe indicada nos dados técnicos do fabricante.
Seção transversal do condutor	4 x 0,34 mm²	Configuração do cabo descrita na conexão elétrica.
Estrutura do condutor	42 x Ø 0,1 mm	Construção dos condutores informada na ficha.
Contatos do conector	4, dourados	Descrição elétrica do soquete no catálogo do fabricante; difere do atributo do anúncio que informa 5 polos. Confirmar a versão e o pinout no datasheet antes da ligação.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de condutores informada no catálogo; não define por si só a função elétrica de cada contato.

Conexões
Conector	1 x M12 fêmea, reto, codificação A	Interface indicada na ficha do fabricante.
Número de polos	5 no atributo do anúncio	Atributo da fonte primária do anúncio; catálogo do fabricante associado descreve 4 contatos. Verificar o datasheet correspondente antes de especificar ou instalar.
Material do invólucro	TPU laranja	Material e cor informados para o corpo do conector.
Material da porca de bloqueio	Latão niquelado	Material informado para o bloqueio rosqueável.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa de torque indicada para o bloqueio do conector.
Material da vedação	FKM	Material da vedação indicado na ficha.

Cabo e construção
Comprimento	4 m	Comprimento nominal do cabo.
Material do revestimento	PUR	Material indicado para o revestimento do cabo.
Cor do cabo	Preto	Cor indicada no anúncio e no catálogo.
Diâmetro do cabo	4,3 mm	Dimensão informada na descrição da conexão elétrica.
Livre de silicone	Sim	Característica especial declarada na ficha.
Livre de halogênio	Sim	Característica especial declarada na ficha.
Contatos banhados a ouro	Sim	Característica indicada pelo fabricante.

Condições ambientais e proteção
Temperatura ambiente	-25 a 90 °C	Faixa operacional informada; a ficha indica limite cULus de até 75 °C.
Temperatura ambiente em aplicação móvel	-25 a 90 °C	Faixa indicada para condição móvel; observar também as condições de movimento especificadas.
Temperatura de armazenamento	-25 a 55 °C	Faixa de armazenamento informada pelo fabricante.
Umidade de armazenamento	10 a 100 %	Intervalo informado para armazenamento.
Proteção	IP65, IP67, IP68, IP69K	Graus de proteção listados no catálogo; a adequação depende da montagem correta e das condições de uso.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação de armazenamento declarada na ficha.

Dados mecânicos e movimento
Dimensões	15,5 x 15,5 x 45 mm	Dimensões informadas no catálogo para o conector.
Peso	144,1 g	Massa informada no catálogo associado.
Raio mínimo de curvatura em aplicação flexível	10 x diâmetro do cabo	Requisito declarado para aplicação flexível; considerar o diâmetro de 4,3 mm e seguir a orientação do fabricante.
Velocidade máxima de movimento	3,3 m/s	Valor declarado para deslocamento horizontal de 5 m, com aceleração máxima de 5 m/s².
Aceleração máxima declarada	5 m/s²	Condição associada à velocidade de movimento especificada.
Ciclos de curvatura	> 5 milhões	Valor informado para a característica de tolerância a dobras e deslocamentos.
Esforço de torção	± 180°/m	Limite de torção informado na ficha.

COMPATIBILIDADE

Comunicação

• Cabo passivo de conexão; não há protocolo de comunicação especificado na ficha.

• Compatibilidade depende da interface M12 codificada em A, da atribuição dos contatos e dos requisitos elétricos do dispositivo conectado.

Conexões

Elétrica Conector fêmea M12, reto, codificação A. A ficha do anúncio informa 5 polos; os dados elétricos do fabricante descrevem 4 contatos dourados. Cabo de 4 m, 4 x 0,34 mm², capacidade de carga total de 4 A e tensão de operação < 250 V AC / < 300 V DC. Confirme a atribuição dos contatos no datasheet antes de ligar.

Processo Não possui conexão de processo; trata-se de um cabo de conexão elétrica com soquete M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 macho, codificação A, geometria compatível e pinout confirmado	✓	O produto tem conector fêmea M12 reto codificado em A. A compatibilidade elétrica ainda exige conferir a atribuição dos contatos e os limites elétricos.
Equipamento que exige conector fêmea, codificação diferente de A, ou outra geometria	✗	A interface especificada para o EVC837 é fêmea M12 reta, codificação A; não corresponde aos requisitos descritos.
Aplicação dentro dos limites informados de tensão, carga total e temperatura	✓	A ficha informa < 250 V AC / < 300 V DC, capacidade de carga total de 4 A e temperatura ambiente de -25 a 90 °C.
Aplicação que excede a tensão ou carga total especificada	✗	O uso ultrapassaria os limites elétricos informados para o produto.
Instalação que requer comprimento diferente de 4 m	✗	O EVC837 descrito tem cabo de 4 m; a ficha não confirma outra extensão para este SKU.

INSTALAÇÃO

Como instalar o Cabo de conexão fêmea M12 reto, codificação A, 5 polos, 4 m PUR IFM EVC837

Confirme que a interface do equipamento é compatível com conector fêmea M12 reto, codificação A.
Confira o datasheet e a atribuição dos contatos antes de energizar; há divergência entre o anúncio, que informa 5 polos, e a descrição do fabricante associada, que informa 4 contatos.
Verifique se a tensão e a carga total do circuito permanecem dentro dos limites especificados para o cabo.
Planeje o percurso considerando o comprimento de 4 m e evite exceder o raio mínimo de curvatura informado para aplicação flexível.
Acople o conector sem forçar o alinhamento e aperte o bloqueio dentro da faixa de torque indicada pelo fabricante.
Inspecione a conexão, a vedação e o encaminhamento do cabo; confirme a instalação conforme os requisitos do equipamento conectado.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não reconhece o sinal.	Pinout incompatível, contato sem conexão ou divergência entre o número de polos esperado pelo equipamento e a configuração do cabo.	Compare a atribuição dos contatos no datasheet do EVC837 com a do dispositivo e verifique a continuidade com o circuito desenergizado.
Falha intermitente durante vibração ou movimentação do cabo.	Conector insuficientemente acoplado, condutor ou contato danificado, ou encaminhamento que excede os parâmetros de movimento informados.	Inspecione o travamento, verifique continuidade enquanto movimenta cuidadosamente o cabo e compare o percurso com os limites de curvatura, velocidade e aceleração da ficha.
Umidade ou contaminantes aparecem na interface.	Acoplamento incompleto, vedação danificada ou montagem fora das condições necessárias para manter a proteção declarada.	Verifique o estado da vedação, a limpeza das faces de acoplamento e o encaixe do conector; confirme que a aplicação e a instalação atendem aos requisitos do fabricante.
A conexão aquece ou apresenta interrupções sob carga.	Corrente ou tensão acima dos limites, contato inadequado ou ligação elétrica incorreta.	Meça tensão e corrente, confira a atribuição dos contatos e confirme que a carga total não excede 4 A e que a tensão está dentro dos limites especificados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC837 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC837 e para que serve?

É um cabo de conexão industrial com conector fêmea M12, destinado a aplicações de automação industrial. A ficha indica uso em máquinas-ferramentas e em ambientes com refrigerantes e lubrificantes.

O EVC837 é de 4 ou 5 polos?

O anúncio informa 5 polos, mas os dados de conexão do fabricante associados ao produto descrevem 4 contatos. Confirme a versão e o datasheet correspondente antes de comprar ou conectar.

O que acompanha o produto?

A ficha informa uma peça por embalagem: o cabo de conexão EVC837. Não há acessórios adicionais listados.

Este cabo serve para uma conexão M12 com codificação diferente de A?

A ficha especifica codificação A. Para uma interface com outra codificação, não considere a compatibilidade confirmada; confira o padrão exigido pelo equipamento.

Posso usar o EVC837 se o circuito exigir mais de 4 A?

Não conforme os dados disponíveis: a capacidade de carga total informada é 4 A. Verifique a corrente do circuito antes da seleção.

O cabo tem 4 m; o que verificar se o equipamento não recebe sinal?

Confira primeiro o pinout e a divergência entre 5 polos no anúncio e 4 contatos na descrição técnica associada. Com o circuito desenergizado, verifique também a continuidade e o acoplamento do conector.

O que pode causar uma falha intermitente quando o cabo se movimenta?

Uma conexão mal acoplada, dano no cabo ou percurso fora dos parâmetros de movimento pode causar interrupções. Inspecione o conector e compare curvatura, velocidade e aceleração da instalação com os limites da ficha.

Devo comprar este cabo ou procurar uma versão com outro comprimento?

Escolha o EVC837 se o comprimento de 4 m e a interface especificada atenderem à instalação. Se precisar de outra extensão, confirme outro SKU; a ficha não informa outras opções de comprimento para este modelo.

Como devo apertar o conector M12?

A ficha indica torque de aperto de 0,6 a 1,5 Nm para o bloqueio. Alinhe o conector antes de rosquear e consulte o datasheet para os detalhes de montagem.

Qual é a origem e a garantia informadas para o EVC837?

A marca indicada é IFM, e a ficha do anúncio informa garantia de 60 meses. O anúncio também descreve faturamento diretamente pelo fornecedor.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração mecânica da interface M12, que deve corresponder à codificação do equipamento conectado. (Ref.: codificação A)

PUR

Material especificado para o revestimento do cabo. (Ref.: material do revestimento PUR)

FKM

Material elastomérico indicado para a vedação do conector. (Ref.: material da vedação FKM)

Grau de proteção IP

Classificação de proteção declarada para o produto; sua aplicação depende das condições de montagem e uso. (Ref.: IP65, IP67, IP68, IP69K)

Raio de curvatura

Limite geométrico de flexão indicado para evitar curvatura abaixo do recomendado em aplicação flexível. (Ref.: raio mínimo de flexão de 10 x diâmetro do cabo)
