Sensor Óptico de Distância IFM O1D100

Pré-visualizar: O1D100 IFM - Sensor Óptico de Distância IFM Automação Industrial 0,2-10m IO-Link PNP

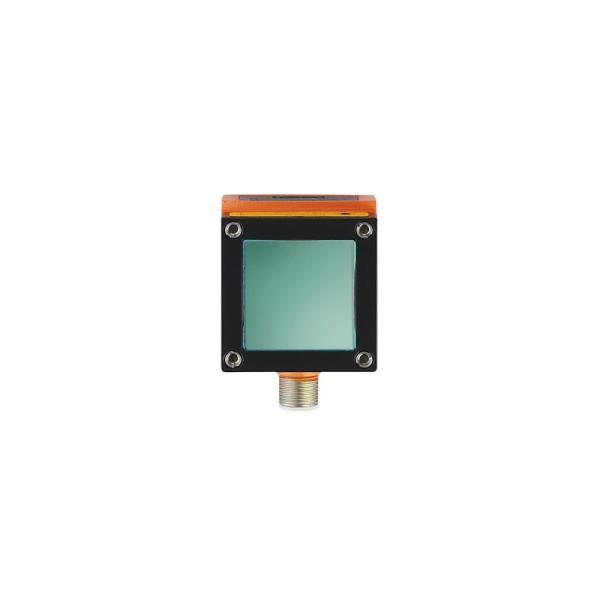

O1D100 IFM - Sensor Óptico de Distância IFM Automação Industrial 0,2-10m IO-Link PNP

Imagem meramente ilustrativa

R$ 4.380,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O1D100
EAN: 4021179182034
NCM do produto: 85365090

Destaques do Produto Alcance 0,2 - 10...mais

Fechar menu

Saiba mais sobre: "O1D100 IFM - Sensor Óptico de Distância IFM Automação Industrial 0,2-10m IO-Link PNP"

Destaques do Produto

Alcance

0,2 - 10 metros

Saída

PNP / Analógica

Conexão

M12 (5 pinos)

Comunicação

IO-Link

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o O1D100 IFM - Sensor Óptico de Distância IFM Automação Industrial 0,2-10m IO-Link PNP

O sensor óptico de distância O1D100 da IFM oferece medição precisa entre 0,2 e 10 metros, ideal para automação industrial. Equipado com interface IO-Link, o dispositivo conta com saídas analógicas e digitais PNP configuráveis. Sua construção robusta com proteção IP67 garante confiabilidade em ambientes industriais exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Alcance	0,2 a 10 metros
Tipo de Saída	PNP / Analógica
Interface	IO-Link
Conexão	M12
Tensão	18-30 V DC
Proteção	IP67
Laser	Classe 2, 650 nm
Peso	243,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de nível de sólidos
Detecção de presença e distância em esteiras transportadoras
Posicionamento de maquinário industrial
Sistemas de automação integrados com IO-Link

⚠ Considere outro se precisa de:

Superfícies altamente absorventes (ex: materiais pretos não refletivos) além de curtas distâncias
Ambientes com interferência extrema de luz ambiente direta no receptor
Aplicações que exigem grau de proteção superior a IP67

APLICAÇÕES E USO

Monitoramento de nível de preenchimento em silos ou tanques
Posicionamento preciso de peças em sistemas de esteira transportadora
Detecção de distância em máquinas de embalagem
Automação industrial geral para controle de movimentação

COMO ESCOLHER

Antes de comprar o O1D100 IFM - Sensor Óptico de Distância IFM Automação Industrial 0,2-10m IO-Link PNP, verifique estes pontos:

Escolha este modelo

Se a aplicação exige medição de distância com precisão milimétrica até 10 metros e integração via IO-Link para monitoramento de dados.

Busque alternativa

Se a aplicação envolve superfícies pretas (baixa remissão) além de 5 metros ou se necessita de um grau de proteção superior a IP67.

ESPECIFICAÇÕES TÉCNICAS

Alcance de medição
Alcance de medição	0,2...10 m	Papel branco 200 x 200 mm 90% remissão
Supressão de fundo	0...19 m	Faixa operacional de descarte de sinais externos

Dados elétricos
Tensão de operação	18-30 V DC	Alimentação necessária conforme cULus
Consumo de corrente	< 150 mA	Dreno de corrente nominal em operação
Classe de proteção	III	Isolamento elétrico de segurança

Interfaces
Interface	IO-Link	Protocolo de comunicação digital
Versão IO-Link	1.1	Protocolo padrão
Modo SIO	Sim	Compatibilidade com entradas digitais convencionais

Entradas/saídas
Saída digital	2 x PNP	Saídas comutáveis parametrizáveis
Saída analógica	4...20 mA / 0...10 V	Sinal configurável IEC 61131-2
Carga máx.	250 Ω	Impedância máxima para saída analógica

Dados mecânicos
Grau de proteção	IP67	Resistência a poeira e líquidos
Temperatura ambiente	-10 a 60 °C	Limite de operação térmica
Invólucro	Zinco moldado sob pressão	Material da carcaça
Dimensões	59 x 42 x 52 mm	Gabinete retangular

COMPATIBILIDADE

Comunicação

• IO-Link

Conexões

Elétrica 1 x M12; codificação A; 5 contatos

Processo Não aplicável (medição óptica)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com vibração industrial	✓	Invólucro robusto em zinco moldado sob pressão garante estabilidade.
Integração com CLPs antigos	✓	Compatível via saídas digitais PNP convencionais (Modo SIO).
Medição de líquidos transparentes	✗	O princípio laser de distância requer reflexão da superfície (papel 90% remissão).

INSTALAÇÃO

Como instalar o O1D100 IFM - Sensor Óptico de Distância IFM Automação Industrial 0,2-10m IO-Link PNP

Monte o sensor em um suporte estável utilizando a furação do invólucro retangular.
Conecte o cabo padrão M12 de 5 polos à porta traseira do sensor.
Verifique a tensão de alimentação (18-30 V DC) antes de energizar.
Realize o alinhamento óptico inicial utilizando o laser e o display alfanumérico para ajustar o ponto de foco.
Configure os parâmetros de chaveamento (PNP) e analógicos através da interface IO-Link ou nos botões do display.
Realize um teste de comutação passando o objeto alvo na distância desejada para confirmar o funcionamento.

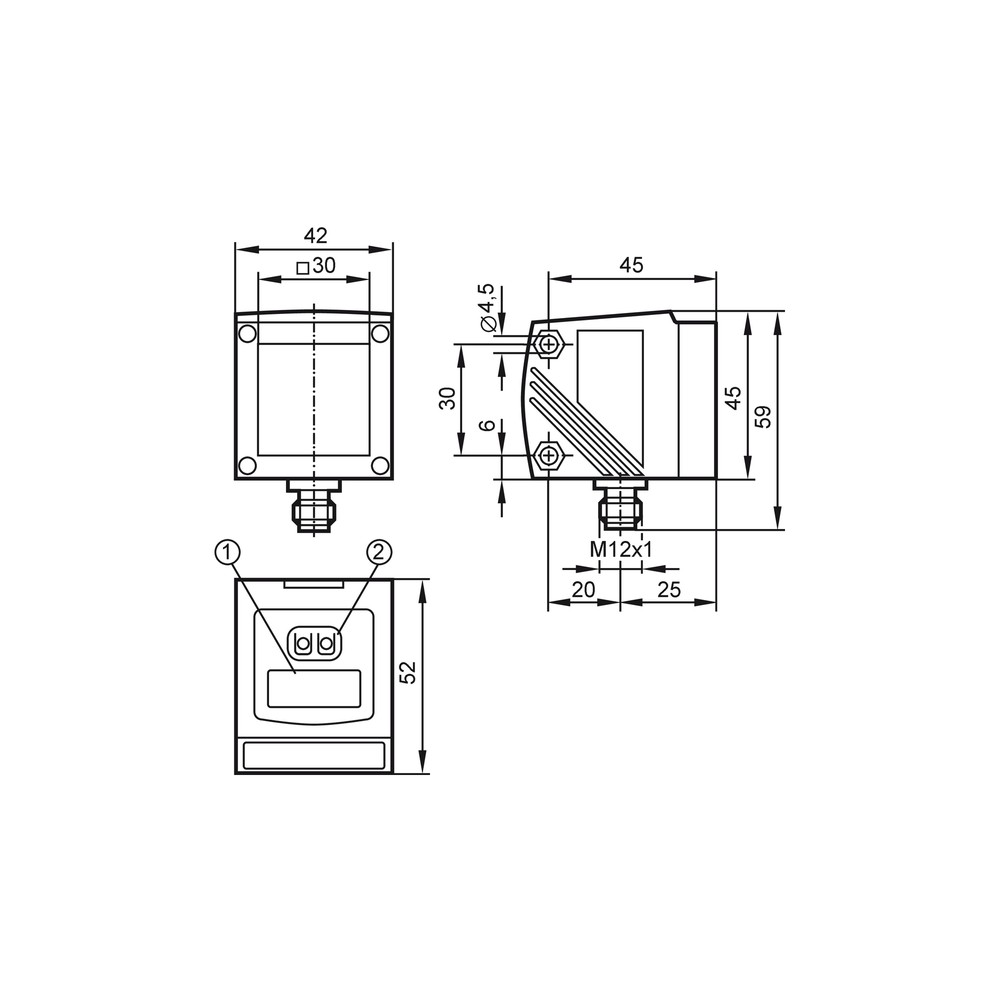

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ou exibe leituras incorretas.	Acúmulo de poeira ou sujeira na lente frontal.	Limpe a óptica com pano macio e verifique se o erro persiste no display.
Dados de telemetria não chegam ao controlador.	Falha na comunicação IO-Link ou cabeamento desconectado.	Verifique o status do LED e a integridade do conector M12 de 5 polos.
Leituras instáveis ou oscilantes.	Reflexão de fundo interferindo na medição do alvo.	Realinhe o sensor para evitar que o laser atinja superfícies refletoras próximas.
Sensor não liga ou reinicia constantemente.	Tensão de alimentação fora da faixa nominal (18-30V DC).	Meça a tensão nos terminais do conector M12 com um multímetro.

DOCUMENTAÇÃO TÉCNICA

Datasheet O1D100 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor O1D100 e qual sua principal função?

O O1D100 é um sensor óptico de distância industrial desenvolvido pela IFM, operando na faixa de 0,2 a 10 metros para medição contínua.

Este sensor possui comunicação inteligente ou IO-Link?

Sim, o sensor suporta a interface IO-Link, permitindo a comunicação digital, parametrização remota e diagnóstico avançado do dispositivo.

Posso instalar este sensor em ambientes externos?

Não, este modelo não é projetado para uso externo contínuo em condições climáticas severas, como chuva intensa ou exposição solar direta, que podem interferir na medição a laser.

Quais superfícies impedem o funcionamento correto deste sensor?

O sensor não deve ser utilizado em superfícies que absorvam excessivamente a luz infravermelha, como materiais pretos ou não refletivos, pois o alcance de 10 metros é baseado em papel branco de 200x200mm.

O que fazer se o sensor parar de detectar o objeto?

Verifique se a lente frontal está limpa e livre de poeira ou resíduos. A contaminação na óptica é a causa mais comum de perda de sinal ou leituras instáveis.

Por que o sensor exibe valores de distância oscilantes?

Valores erráticos geralmente indicam interferência na trajetória do laser ou reflexões de fundo. Verifique se o feixe está alinhado corretamente e se há objetos próximos que podem causar reflexão indesejada.

Devo escolher este modelo ou um sensor fotoelétrico comum?

Escolha o O1D100 se precisar de dados precisos e integração com sistemas de automação via IO-Link. Se a aplicação não exigir comunicação de dados e apenas um sinal de chaveamento simples for suficiente, modelos de sensores fotoelétricos básicos podem ser mais adequados.

Qual a vantagem deste sensor sobre sensores de proximidade comuns?

O O1D100 oferece saídas analógicas (4-20mA / 0-10V) além da digital, sendo ideal para sistemas que exigem feedback contínuo da posição, o que sensores digitais simples não oferecem.

Quais cuidados devo ter ao instalar o sensor?

A instalação exige um alinhamento preciso do feixe laser com o alvo. Certifique-se de que a lente esteja paralela à superfície a ser medida para evitar desvios na leitura.

Qual a procedência e garantia de qualidade deste sensor?

Este produto é fabricado e comercializado pela IFM Electronic, garantindo a procedência industrial e suporte técnico especializado conforme as normas de automação da marca.

GLOSSÁRIO TÉCNICO

IO-Link

Padrão de comunicação ponto a ponto que permite a troca de dados entre sensores e controladores industriais (Ref.: IEC 61131-9).

PNP

Tipo de saída de transistor onde a carga é comutada para o positivo da fonte de alimentação.

Supressão de Fundo

Capacidade do sensor de ignorar objetos que estão além da faixa de medição configurada (Ref.: 0...19 m).

Grau de Proteção IP67

Classificação de resistência contra entrada de poeira e imersão temporária em água (Ref.: EN 60947-5-2).

MTTF

Tempo médio até a falha, indicando a confiabilidade esperada do componente ao longo do tempo (Ref.: 182 anos).
