Cabo de Conexão Fêmea M12 ifm EVT004 5m

Pré-visualizar: EVT004 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 5m PVC IP69K

EVT004 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 5m PVC IP69K

Imagem meramente ilustrativa

R$ 235,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT004
EAN: 4021179231008
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVT004 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 5m PVC IP69K"

Destaques do Produto

Comprimento

5 m

Conector

M12 fêmea angular, codificação A, 4 contatos

Tensão de operação

< 250 V AC / < 300 V DC

Corrente máxima total

4 A

Proteção

IP65, IP67, IP68 e IP69K

Cabo

PVC, laranja, Ø 4,9 mm

Por que comprar IFM na Melhor Indústria?

Sobre o Cabo de conexão IFM EVT004, conector fêmea M12 angular, 5 m, PVC, IP69K

O IFM EVT004 é um cabo de conexão com conector fêmea M12 angular, destinado a conectar componentes em áreas úmidas e higiênicas da indústria de alimentos. Possui cabo de 5 m em PVC, quatro contatos banhados a ouro e grau de proteção informado de IP65, IP67, IP68 e IP69K. É isento de silicone e especificado para capacidade de carga total de 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	EVT004
Conector	Fêmea M12 angular, codificação A, 4 contatos
Comprimento do cabo	5 m
Material do cabo e do corpo do conector	PVC
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 100 °C; para cULus, até 50 °C
Propriedades dos contatos	Banhados a ouro
Aplicação informada	Áreas úmidas e higiênicas na indústria de alimentos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões com interface M12 macho compatível, codificação A e disposição de contatos correspondente.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, respeitando os graus de proteção especificados e a montagem adequada.
Aplicações cuja tensão e corrente estejam dentro dos limites informados para o cabo.
Instalações que demandem cabo de 5 m e conector angular.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão requerida não corresponder a M12 fêmea, codificação A, 4 contatos e geometria angular.
Não usar acima dos limites informados de tensão de operação ou capacidade de carga total.
Não presumir compatibilidade com qualquer dispositivo apenas por possuir conexão M12; confirmar codificação, contatos e requisitos elétricos do equipamento.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: conexão em áreas úmidas e higiênicas da indústria de alimentos; verificar a compatibilidade mecânica e elétrica dos dispositivos e a vedação do conjunto instalado.
Possibilidade de uso em instalação móvel: a ficha informa velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s², com temperatura ambiente móvel de 5 a 100 °C; para cULus, até 50 °C. Validar se as condições reais correspondem a esses parâmetros.
O uso em outras instalações com interface M12 A de 4 contatos é uma possibilidade condicionada à confirmação da pinagem, dos limites elétricos e das condições ambientais; não é uma aplicação adicional expressamente declarada.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVT004, conector fêmea M12 angular, 5 m, PVC, IP69K, verifique estes pontos:

Escolha o EVT004 quando

A instalação exigir cabo de 5 m com conector fêmea M12 angular, codificação A, 4 contatos, e os limites de tensão, corrente, temperatura e proteção do produto forem atendidos.

Considere outro cabo quando

O projeto exigir comprimento, tipo ou codificação de conector, número de contatos, geometria, material ou limites elétricos diferentes dos especificados para o EVT004. Confirme os requisitos do equipamento conectado antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	ifm	Fabricante informado para o produto.
Modelo / SKU	EVT004	Código de identificação do cabo.
GTIN	4021179231008	Identificador comercial informado na ficha.
Part number do anúncio	EVT004	Código indicado nos dados básicos do anúncio.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação explicitamente informada na ficha.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão indicados pelo fabricante.
Capacidade de carga total	4 A	Valor máximo informado para a carga total.
Classe de proteção elétrica	II	Classe indicada na ficha técnica.
Seção e composição dos condutores	4 x 0,34 mm²; 42 x Ø 0,1 mm por condutor	Construção informada para o cabo.

Conexão elétrica

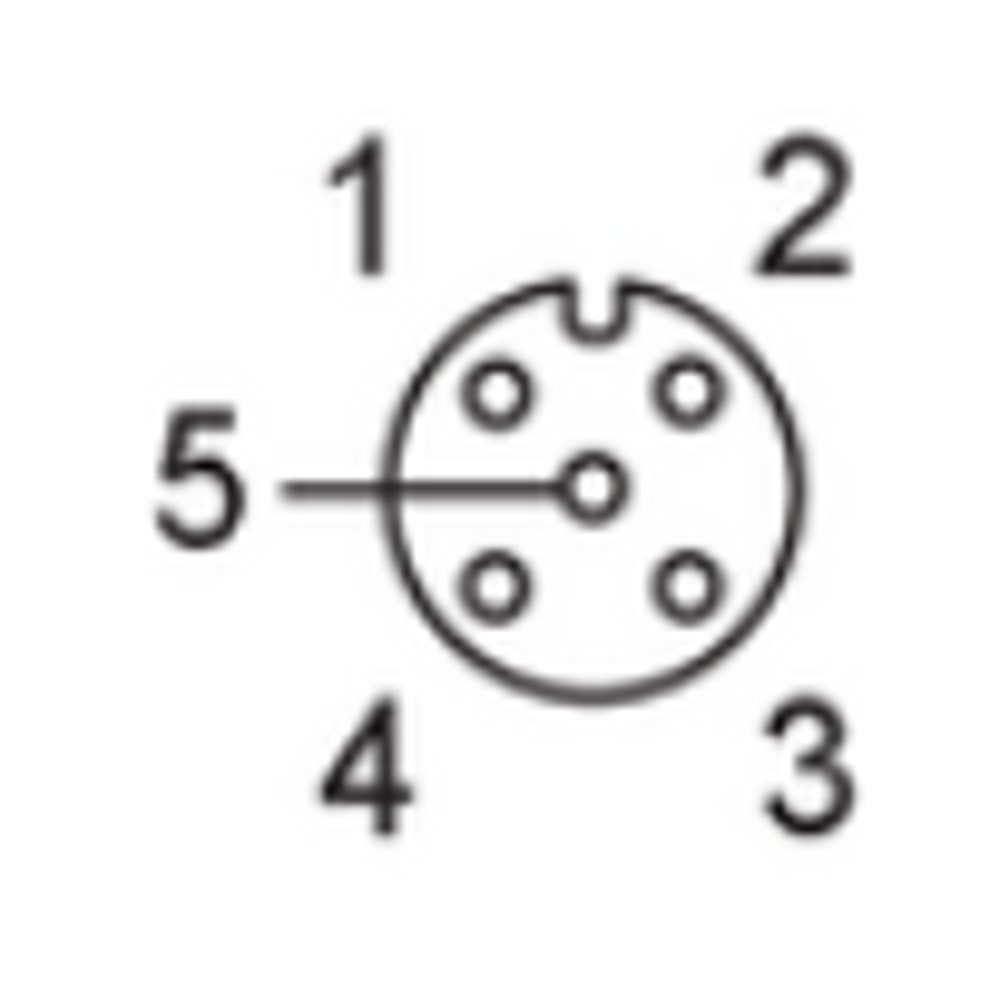

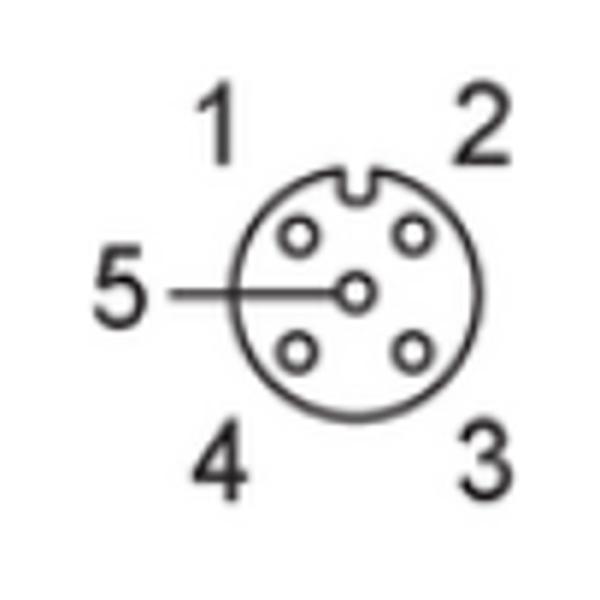

Conector	1 x M12 fêmea, angular	Tipo e geometria da conexão do soquete.
Codificação	A	Codificação indicada para a interface M12.
Contatos	4, banhados a ouro	Quantidade e acabamento dos contatos.
Cabo	5 m, PVC, laranja, Ø 4,9 mm	Comprimento, material, cor e diâmetro externo informados.

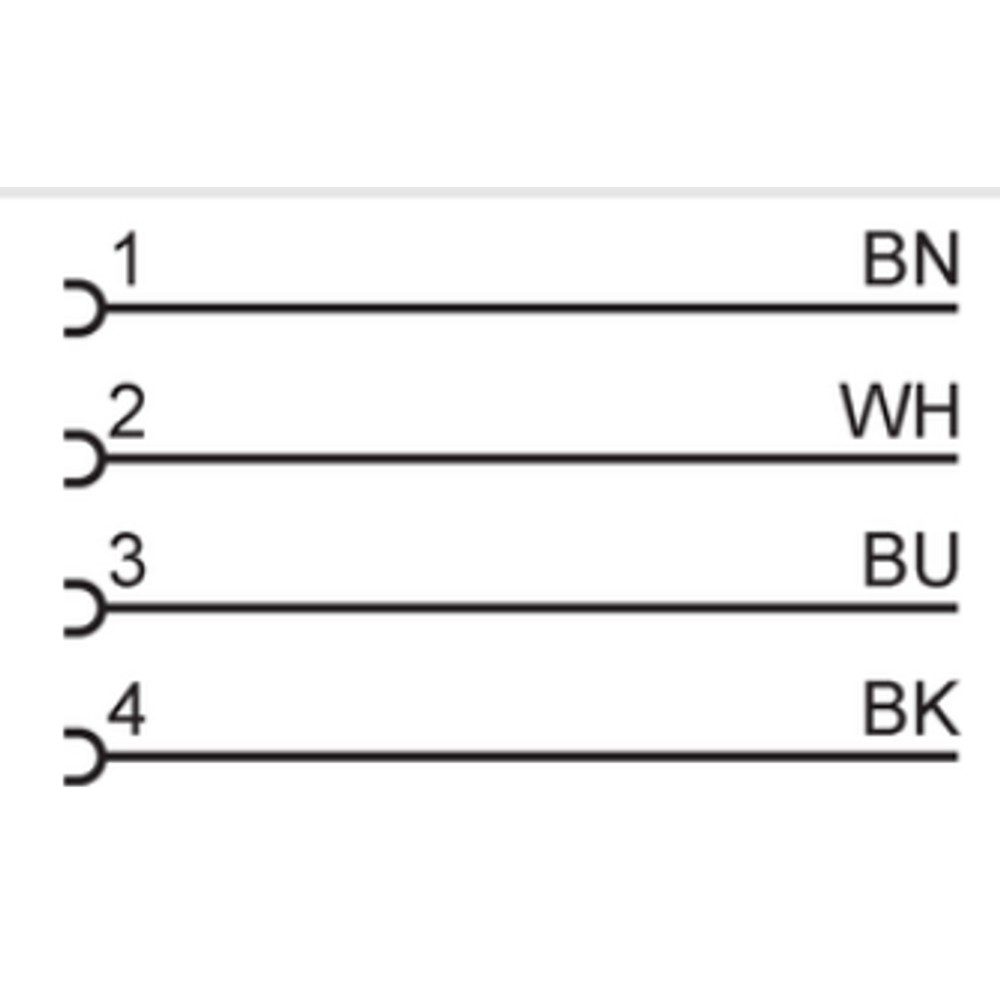

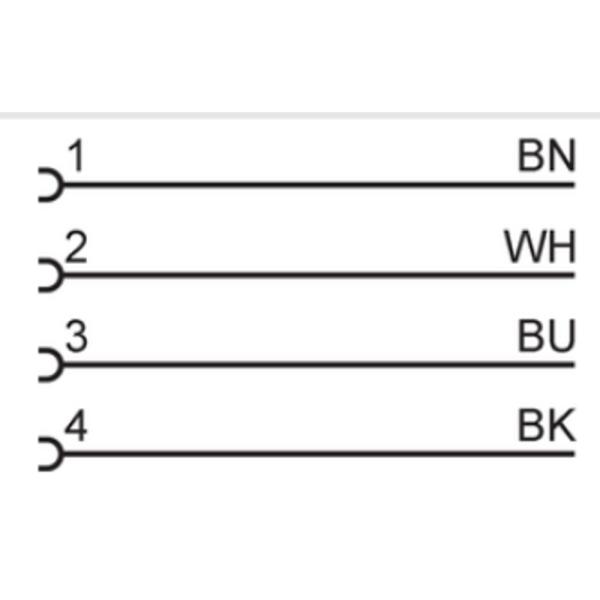

Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de condutores conforme a ficha.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa informada para o bloqueio da conexão.

Materiais e construção
Material do cabo e do corpo do conector	PVC	Material informado para o revestimento e o corpo.
Material da porca de bloqueio	Aço inoxidável 1.4404 (316L)	Material especificado para o bloqueio do conector.
Material da vedação	EPDM	Material especificado para a vedação.
Isento de silicone	Sim	Característica declarada na ficha.
Contatos banhados a ouro	Sim	Acabamento dos contatos indicado pelo fabricante.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Classes informadas na ficha; dependem da montagem e do acoplamento adequados.
Temperatura ambiente	-25 a 100 °C; cULus: até 50 °C	Faixa indicada, com limite específico para cULus.
Temperatura ambiente em aplicação móvel	5 a 100 °C; cULus: até 50 °C	Faixa informada para aplicação móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10 a 100 %	Intervalo informado para armazenamento.
Condições climáticas adicionais de armazenamento	1K22 / DIN 60721-3-1	Referência declarada para condições de armazenamento.

Dados mecânicos e movimento
Tolerância a ciclos de curvatura	> 1 milhão	Número de ciclos informado na ficha; não substitui o respeito ao raio mínimo.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Raio mínimo especificado para aplicação flexível.
Esforço de torção	± 180 °/m	Valor informado para o esforço de torção.
Velocidade de movimento	Máx. 3,3 m/s	Valor indicado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensões declaradas na ficha.
Peso	204,3 g	Peso indicado nos dados do produto.

Dados de fornecimento
Conteúdo informado	1 cabo de conexão	A ficha informa uma peça por embalagem; acessórios adicionais não são especificados.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. A compatibilidade depende da interface M12 A de 4 contatos e dos requisitos elétricos dos dispositivos conectados.

Conexões

Elétrica Cabo de 5 m, PVC, laranja, Ø 4,9 mm, 4 x 0,34 mm²; conector fêmea M12 angular, codificação A, 4 contatos dourados. Tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. Confirmar pinagem e requisitos elétricos do equipamento correspondente.

Processo Não aplicável: trata-se de um cabo de conexão elétrica, sem conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conector macho M12, codificação A, 4 contatos e requisitos elétricos compatíveis	✓	A interface do cabo é um conector fêmea M12 angular, codificação A, com 4 contatos; confirme a pinagem do dispositivo.
Aplicação dentro dos limites de tensão e corrente especificados	✓	A ficha informa tensão de operação inferior a 250 V AC / 300 V DC e capacidade de carga total de 4 A.
Conexão que exige outra codificação, quantidade de contatos ou geometria de conector	✗	A ficha identifica o conector como M12 angular, codificação A, com 4 contatos; outra interface não corresponde à especificação.
Aplicação em área úmida ou higiênica da indústria de alimentos	✓	Essa aplicação é indicada na ficha; a proteção depende da instalação e do acoplamento adequados.
Aplicação que excede os limites elétricos ou de temperatura informados	✗	Exceder os limites especificados não é compatível com as condições de operação descritas.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVT004, conector fêmea M12 angular, 5 m, PVC, IP69K

Confirme que a interface do equipamento é compatível com conector M12 macho, codificação A, 4 contatos e pinagem requerida.
Verifique que tensão, corrente e temperatura de operação permanecem dentro dos limites indicados para o cabo.
Planeje o percurso considerando o comprimento de 5 m e, em aplicação flexível, mantenha raio de curvatura mínimo de 10 vezes o diâmetro do cabo.
Inspecione o conector, os contatos e a vedação antes da conexão; não conecte componentes danificados.
Alinhe os conectores e acople sem forçar os contatos; aperte o bloqueio dentro da faixa de 0,6 a 1,5 Nm.
Após a montagem, confira o acoplamento, o encaminhamento do cabo e a continuidade elétrica conforme o procedimento do equipamento conectado.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não comunica.	Conector sem acoplamento completo, pinagem incompatível ou condutor interrompido.	Confira o acoplamento e a pinagem nos documentos dos dois dispositivos; com a instalação desenergizada, verifique continuidade dos condutores.
Há aquecimento ou interrupção sob carga.	Corrente ou tensão fora dos limites especificados, conexão frouxa ou contato danificado.	Meça os valores elétricos e compare-os com os limites do cabo; inspecione os contatos e confirme o aperto do bloqueio.
O sinal ou a alimentação falha quando o cabo se movimenta.	Condutor danificado por flexão, torção ou encaminhamento abaixo do raio mínimo de curvatura.	Inspecione o percurso e as regiões de flexão; verifique continuidade enquanto movimenta cuidadosamente o cabo, com o circuito desenergizado.
Há entrada de umidade na conexão.	Acoplamento incompleto, vedação danificada ou montagem incompatível com as condições de proteção requeridas.	Inspecione a vedação e as superfícies de acoplamento; confirme a montagem e o fechamento do conector antes de atribuir a falha ao cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVT004 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT004 e para que serve?

É um cabo de conexão com conector fêmea M12 angular, destinado a interligar componentes elétricos. A aplicação informada é em áreas úmidas e higiênicas da indústria de alimentos.

Qual conector e quantos contatos o cabo tem?

O EVT004 tem um conector fêmea M12 angular, codificação A, com 4 contatos banhados a ouro. A pinagem precisa ser conferida com o equipamento conectado.

O que acompanha o produto?

A ficha informa uma peça por embalagem: o cabo de conexão. Não especifica acessórios adicionais.

Este cabo serve para uma conexão M12 com outra codificação?

A ficha especifica codificação A. Não selecione o EVT004 para outra codificação sem confirmar a compatibilidade mecânica e elétrica com os dispositivos.

Posso usar o EVT004 acima de 4 A?

Não: a capacidade de carga total indicada é 4 A. Verifique também os limites de tensão antes de conectar a carga.

O equipamento não liga; preciso trocar o cabo?

Não necessariamente. Antes de trocar, confira o acoplamento, a pinagem e a continuidade dos condutores, além de verificar se o equipamento está dentro dos limites elétricos do cabo.

A conexão falha quando o cabo se move; o que devo verificar?

Inspecione o cabo em pontos de dobra e torção e confira se o raio de curvatura em aplicação flexível respeita o mínimo especificado. Com o circuito desenergizado, verifique a continuidade dos condutores.

É melhor comprar este cabo ou montar a conexão com peças avulsas?

O EVT004 é a opção identificada para quem precisa do conjunto já especificado com 5 m de cabo e conector fêmea M12 angular A de 4 contatos. A ficha não informa componentes avulsos ou um kit alternativo.

Quando devo escolher uma versão diferente do EVT004?

Escolha outra versão se o projeto exigir comprimento, codificação, quantidade de contatos, geometria ou limites elétricos diferentes dos informados para este cabo. Compare esses requisitos com a ficha do produto alternativo.

Que cuidado devo ter ao instalar o cabo?

Evite forçar o conector e respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo em aplicação flexível. A ficha indica torque de aperto entre 0,6 e 1,5 Nm para o bloqueio.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração do conector M12 indicada para a interface do cabo (Ref.: codificação A).

Grau de proteção IP

Classificação declarada para o invólucro e a conexão, dependente da montagem adequada (Ref.: IP65, IP67, IP68 e IP69K).

Raio mínimo de flexão

Menor raio indicado para curvar o cabo em aplicação flexível (Ref.: 10 x diâmetro do cabo).

Capacidade de carga total

Limite de corrente total indicado para a conexão do cabo (Ref.: 4 A).

Esforço de torção

Faixa de torção declarada para o cabo (Ref.: ± 180 °/m).
